一、什么是气体放电管

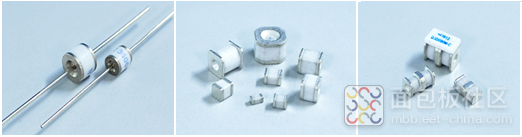

气体放电管(Gas Discharge Tube,简称GDT),是一-种陶瓷或玻璃封装,其内部充有一定量的惰性气体,管内有两个或多个电极的保护器件。
保护原理:气体放电管应用原理是气体放电,未动作时,处于高绝缘状态, 一般为GQ级别;当极间电压强度超过气体击穿电压时,弓|起间隙放电,限制极间电压大小,使与气体放电管并联的电路受到保护。
二、气体放电管主要参数
气体放电管的主要参数包括:
        直流击穿电压 DC Spark-over Voltage:又称为直流火花放电电压,是指施加缓慢升高的直流电压时,GDT火花放电时的电压,一般电压斜率为100V/s;
        脉冲击穿电压: Maximum Impulse Spark-over Voltage,亦称最大冲击火花放电电压,是指施加规定上升率和极性的冲击电压,在放电电流流过 GDT 之前,其两端子间的电压最大值,一般电压斜率为1000V/us;
        标称冲击放电电流: Nominal Impulse Discharge Current,是指给定波形的冲击电流峰值,一般为 8/20μs 的脉冲电流波形,为GDT的额定值;
        耐冲击电流寿命: Impulse Life,衡量GDT 耐受多次冲击电流的能力,在一定程度上反映了GDT的稳定性及可靠性,一般施加10/1000μs的脉冲电流若干次;

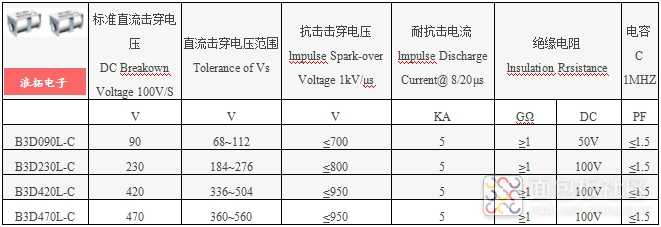

B3D230L-C 系列电性能.jpg
三、气体放电管选型
产品选型
气体放电管一般应用在信号端口、电源端口进行浪涌过压防护,主要关注工作电压、防护等级、信号速率等参数。
1、确定电路工作电压
气体放电管的直流击穿电压值须大于电路的最大工作电压。在直流电路中气体放电管的标称电压选择为工作电压的1.8倍:在交流电路中选择为工作电压有效值的2.5倍。
2、根据电路防护等级确定能量耐量
气体放电管标称电流容量应大于被保护电路的可能最大浪涌冲击容量。
3、由于气体放电管有续流,气体放电管一般不可使用在直流电路中,除非直流工作电压低于气体放电管的击穿维持电压。

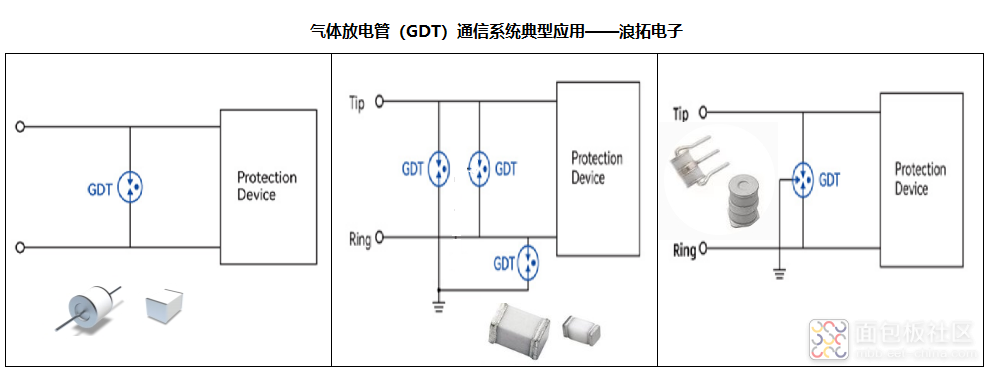

气体放电管通信系统应用 - 副本.png
浪拓电子-陶瓷气体放电管全系列.pdf (923.05 KB, 下载次数: 0)
