当较快的信号沿驱动一段较长的走线， 而走线拓扑上又没有有效的匹配时， 往往会产生过冲。过冲带来的问题主要是“1”电平高于接收端器件的输入最大电压值(VIHmax)，或“0”电平低于接收端器件的输入最小电压值(VILmin)，这样可能给器件带来潜在的累积性伤害，缩短其工作寿命，从而影响产品的长期稳定性 。
2，解决过冲的一般方法是匹配，或叫端接（ Termination）。匹配的中心思想是消灭信号路径端点的阻抗突变，归纳一下，无非可以总结为

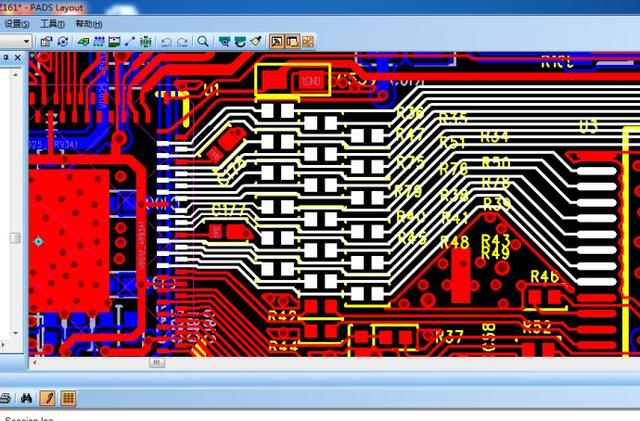

两种形式：源端的串行匹配（如下图的PCB所示），用于消灭二次反射，以及终端的并行匹配，用于消灭一次反射。不是每种匹配方式都适用于任何场合，例如， 50ohm 并行匹配一般不用于 LVTTL/LVCMOS 等电平逻辑，因为电阻上消耗的功耗大得难以接受；除了匹配之外，还有另外一种改善过冲的行之有效的方法，那就是令驱动端的信号沿变缓，使得原先的高速信号变得不那么“高速”。使信号沿变缓的最常用的手法，就是降低驱动器的驱动电流。这种手法在FPGA/CPLD设计中尤为常用。
3，振铃：过冲往往伴随有振铃，或者说，过冲是振铃的一部分。振铃产生的第一次峰值电压，就是过冲。之所以要将二者区分来讲，是因为振铃的危害除了过冲外，还有其产生的电压波动可能多次跨越逻辑电平的阈值电压，使得接收端产生误判，对于CMOS器件来说，振铃过程中还可能使得上、下MOS管同时导通的时间延长，急剧地增加功耗，影响器件寿命。既然振铃和过冲的产生机理一致，对它的处理方式也就和处理过冲无异，这里仅作简要的理论阐述。
