MT7812这个型号的芯片，它是一款专门驱动LED灯的芯片。它具有什么电路特性呢？
首先，它适合交流电驱动LED的产品项目，工作电源是我们日常的市电220V。
其次，它是非隔离LED驱动方案，在整个LED驱动电路中，可以不使用隔离的变压器。
带变压器的隔离LED驱动方案
然后，它地整个电源使用效率高达95%，这是因为在交流过零临界的时候，MT7812芯片仍能导通工作。
最后，它最大支持的LED驱动电流和功率，可以通过调节电阻的阻值来设定，自由灵活。
了解MT7812芯片的基本电路特性后，芯片哥带领小伙伴们再来进一步分析它的详细电路特性
MT7812芯片引脚定义
拿到一款新型号的芯片，第一步是要干嘛？
芯片哥认为，首先需要做的就是查看这个芯片的规格书，初步明白这个芯片是做什么用的，能具体完成什么电路功能。
OK，MT7812芯片，它是一个非隔离方案的LED驱动芯片。知道后芯片的功能后，再碰到类似于LED驱动项目开发的时候，就可以想一想，之前研究过的MT7812芯片方案是否可以用的上呢？这样就在无形之中，积累的项目的开发经验。
它的具体电路特性，可以先从MT7812芯片的引脚定义开始

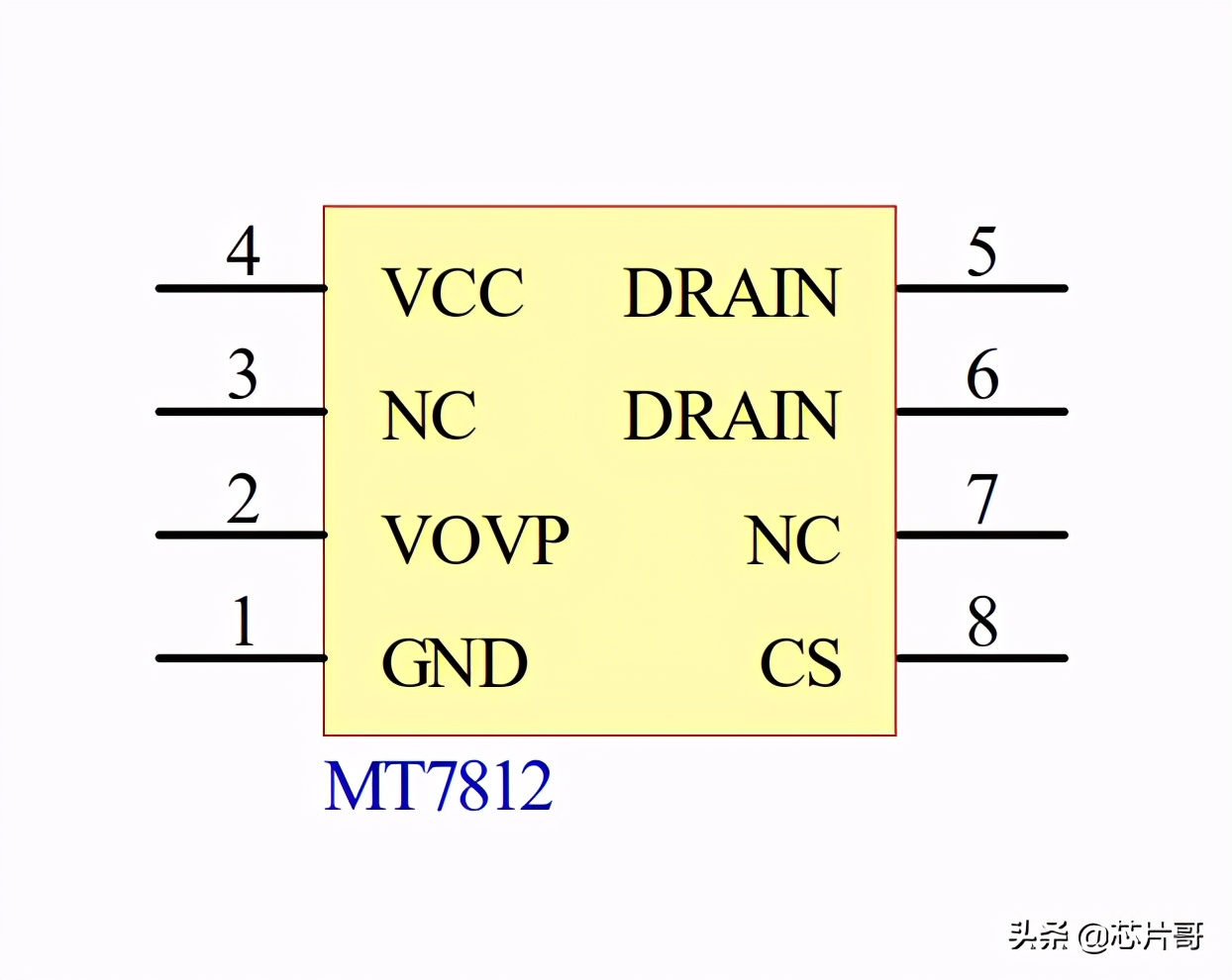

MT7812芯片引脚定义
- 电源引脚：VCC & GND
- 保护引脚：VOVP
- 驱动引脚：DRAIN
- 电流引脚：CS
为什么要介绍芯片的这些引脚工作电压范围呢？
芯片哥这是在提醒，小伙伴们在设计开发电路项目，应用MT7812芯片的时候，注意它的工作条件是否符合这些电压要求；
如果不符合，MT7812芯片的LED驱动方案，显然是不适合的。
MT7812芯片的应用电路
MT7812芯片的应用电路，是整个LED驱动方案设计的核心。我们之所以会选择这个型号的LED驱动芯片，就是想利用他的应用电路来开发我们的产品项目。
那它的应用电路是怎么样的呢？

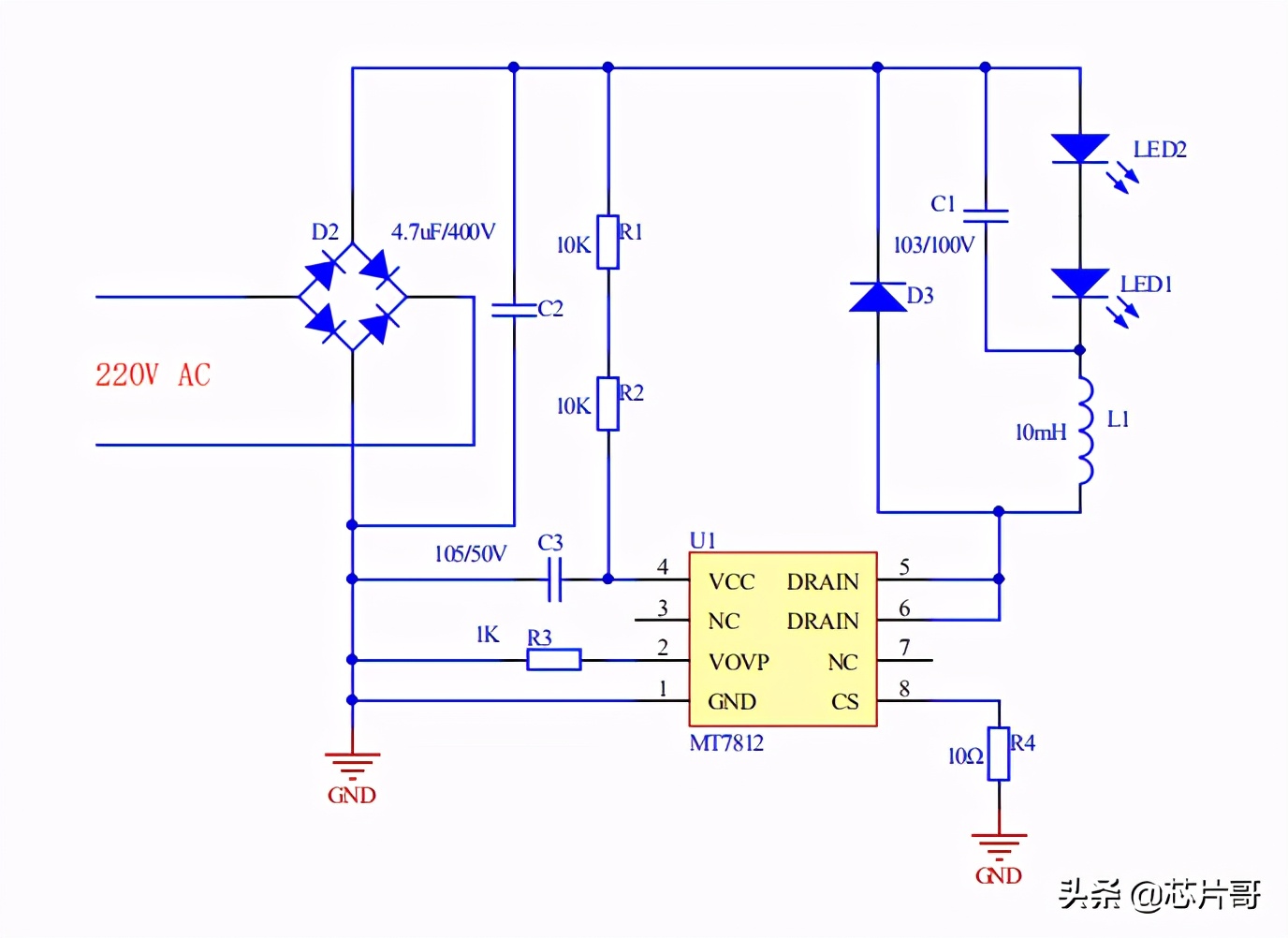

MT7812芯片应用电路图
在芯片哥整理的这个电路图中，可以很直观地看到，MT7812芯片它的外围电路是不需要MOS管的，也没有变压器；
市电220V直接通过一个整流桥D2，然后经过C2滤波后，就输入到MT7812芯片的电源引脚VCC。电阻R1和R2，它俩的作用是限流，防止高压产生的大电流冲击MT7812芯片的内部电路。
VOVP引脚和CS引脚，虽说都是直接连接一个下拉电阻接到GND。但他们的电路作用完全不一样。
就如同MT7812芯片引脚定义描述的那样，VOVP引脚是起到高压保护作用，CS引脚是起到设定LED驱动的电流值。
DRAIN引脚是MT7812芯片内部集成的功率MOS管一个引脚，它就是和LED灯珠连接在一起。
在LED电路中，为什么需要串联一个电感呢？其实就是为了使LED驱动的电流更恒定一些，这与我们设计的LED恒流驱动目标是一致的。
在LED灯珠两端并联一个电容，目的是防止LED两端的电压产生突变，破坏LED灯的恒流效果。
D3二极管的作用，是保护LED灯珠，防止MT7812内部集成的MOS管在关断瞬间产生的高压，击穿LED灯珠。
LED驱动电流
开发设计LED驱动电路，其中一个重要的参数是设定LED的驱动电流。
针对MT7812芯片，它是如何设定LED驱动的电流呢？
答案在CS引脚的电阻上。
小伙伴们可以设定电阻R4的阻值，来设定LED驱动的电流I值。具体的量化关系，可以参照
I = 400mV / （2 * R4）
400mV为芯片MT7812能检测电流最大的电压值，R4为设定LED驱动电流I值的电阻，是与CS引脚下拉到GND。
至于R4电阻的阻值选取多少合适，这个应当结合实际的开发项目案例分析。比如
X小伙伴们需要设计LED工作在恒定的20mA电流上，那么R4的电阻阻值就应当选取为10欧姆。
来源：芯片哥
