用DDS合成信号，经过DAC输出，用ADC采集信号。
使用Signal TAP在时域观察信号
使用 Matlab 在频域观察信号
操作过程：
一．生成分频和倍频锁相环

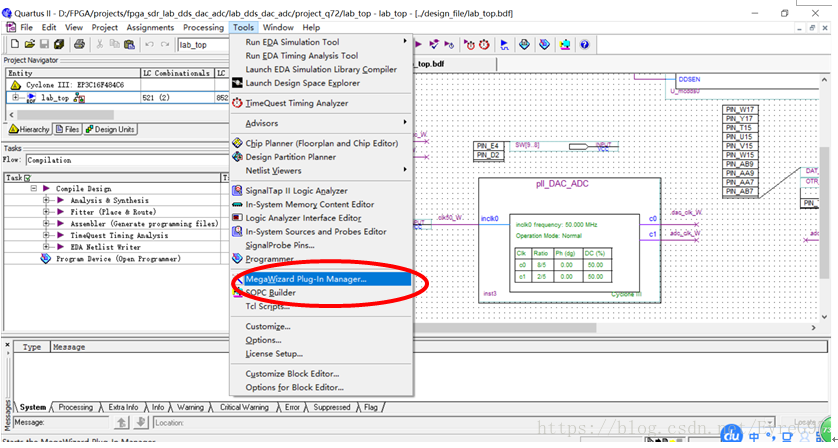

- 创建一个Megafunction。此在tools/MegaWizard Plug- In Manager,默认选第一项，点Next。

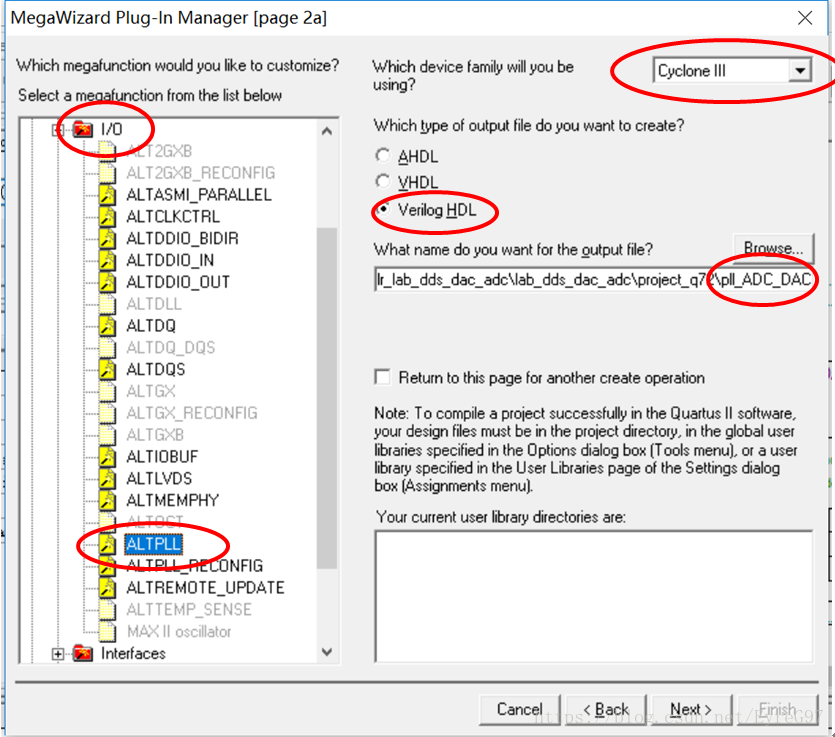

（2）创建PLL。注意以下四点：
1.左侧选择元件类型： I/O选项下ALTPLL；
2.右上方选择FPGA系列；
3.为生成的PLL选择语言，在AHDL,VHDL,Verilog中选择，（在此选择Verilog）；
4.为元件命名，此处命名为“pll_DAC_ADC”，在地址栏最后把名字加上去即可，如下：“D:\FPGA\projects\fpga_sdr_lab_dds_dac_adc\lab_dds_dac_adc\project_q72\pll_DAC_ADC"。
效果图如下：

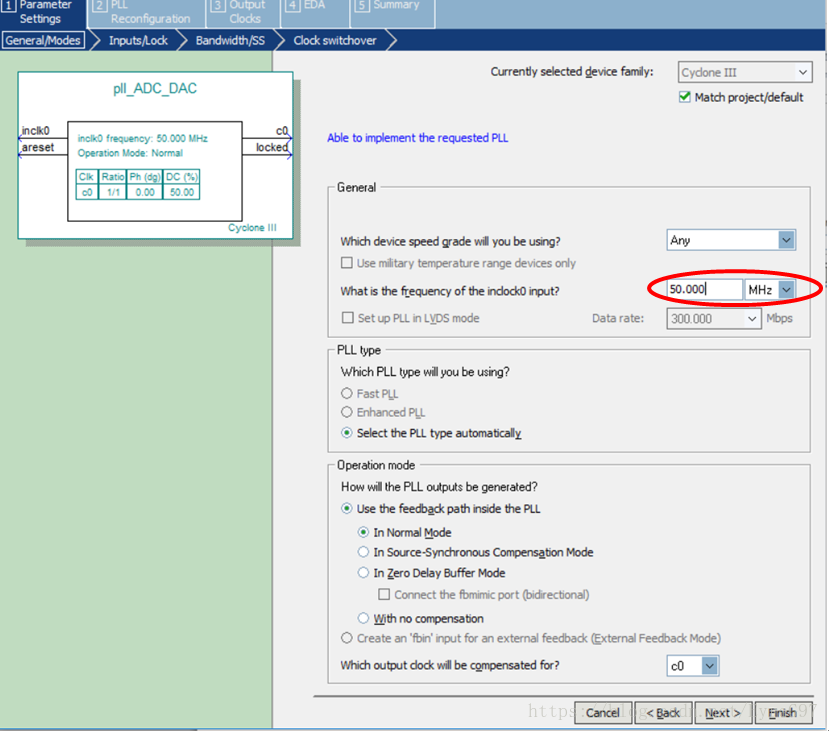

（3）定义PLL。根据自己开发板的时钟信号填写输入，如我的输入时钟是50M，如下图：

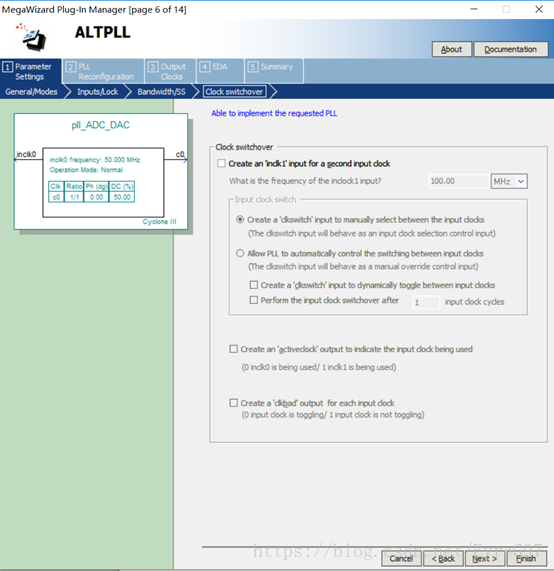

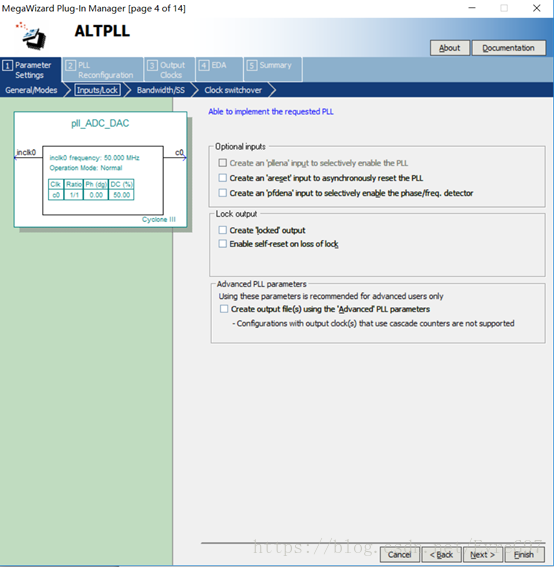

接下来将下面的选择框全部取消勾选，如下图：
然后一路next… …

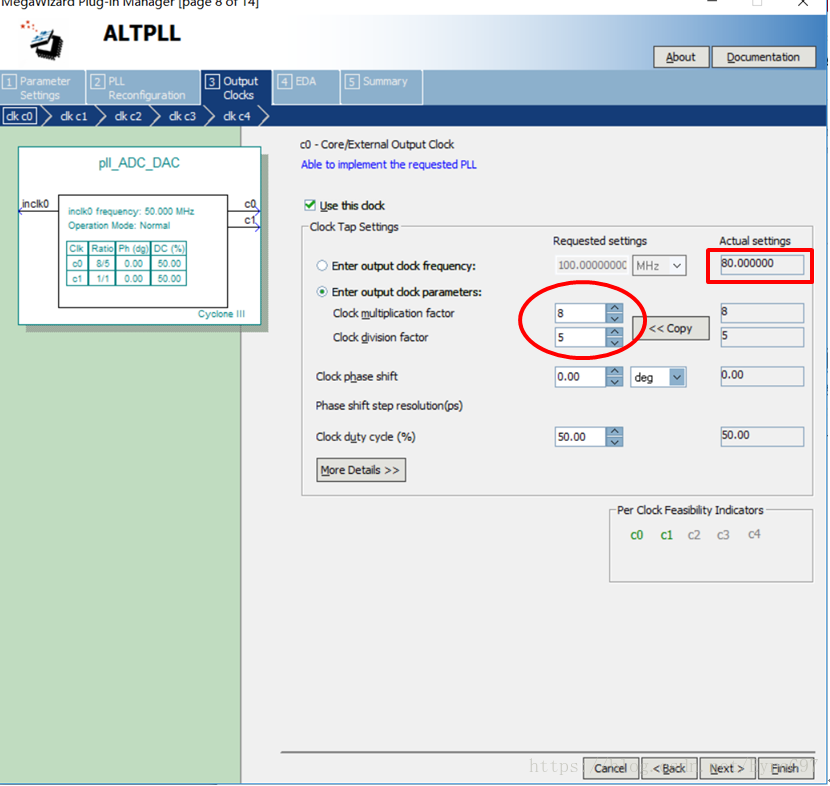

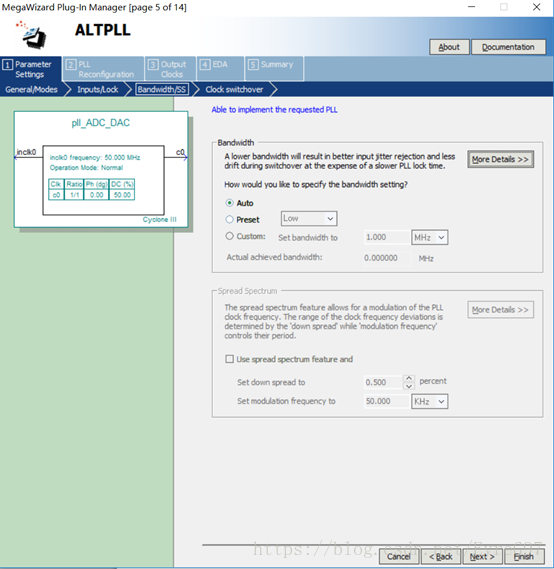

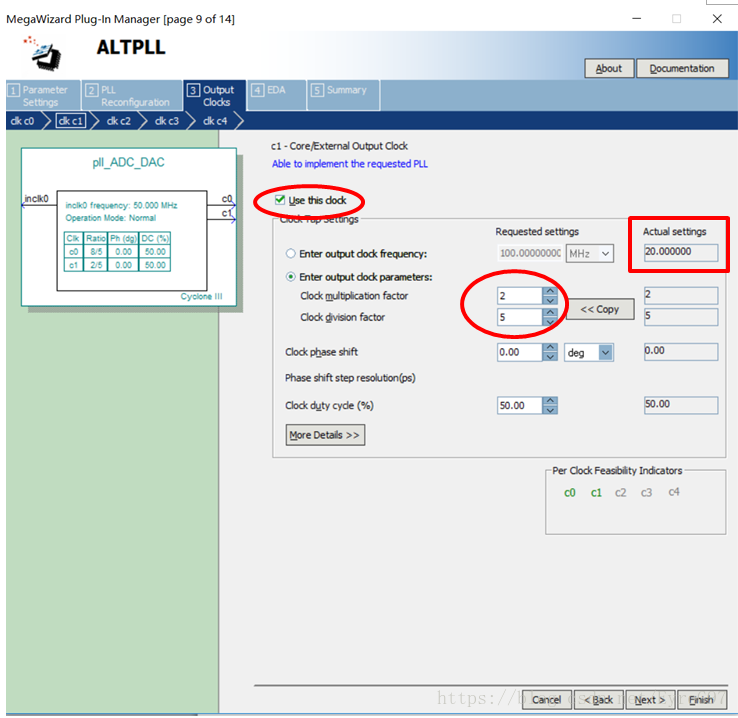

(4)直到进行到定义的关键环节。clock multiplication factor是倍频，clock division factor是分频，在这里选择不同的数值，就会输出不同的分频和倍频的数值。注意系数上限和频率上限，但如果配置不正确，系统会有提示，所以不必太担心。按照设计要求，我们需要一个80M和20M的时钟，配置如下图：
（5）finish 之后，在左侧工程和文件的目录下调出PLL的.v文件，生成symbol即可。
生成过程还可参考新浪博客 《FPGA学习笔记之嵌入式锁相环模块ALTPLL的配置和调用》http://blog.sina.com.cn/s/blog_b351f3660102w2t7.html
二．DDS发生器
理论部分可适量参考《FPGA学习笔记之DDS》，便于理解。网址如下：https://www.cnblogs.com/zhouzheng/p/5793073.html
（1）DDS发生器的module代码如下：
// mc_dds
// multi-cycle dds module
module mc_dds(
CLK , // clock posedge
RST , // reset posedge
FREQIN, // input frequency word
FREQEN, // frequency word input enable
DDSEN , // multi-cycle dds work enable
OUTVD , // dds output valid
DDSOUT); // dds output wave
input CLK ;
input RST ;
input [32-1:0] FREQIN;
input FREQEN;
input DDSEN ;
output OUTVD ;
output [7 :0] DDSOUT;
// work enable delay line
reg ddsen_R1, ddsen_R2, ddsen_R3;
reg [32-1:0] freqin_R ;
reg [32-1:0] phase_acc_R ;
reg [8-1:0] DDSOUT ;
wire [8-1:0] rom_rdW ; // rom read data
wire [7-1:0] rom_raW ; // rom read address
always @ (posedge CLK or posedge RST) begin
if(RST) begin
ddsen_R1 <= 1'b0;
ddsen_R2 <= 1'b0;
ddsen_R3 <= 1'b0;
end
else begin
ddsen_R1 <= DDSEN ;
ddsen_R2 <= ddsen_R1;
ddsen_R3 <= ddsen_R2;
end
end
assign OUTVD = ddsen_R3;
// dds working pipeline
// OUTVD
// DDSEN | ddsen_R1 |ddsen_R2 |ddsen_R3
// | phase_acc_R |
// | rom_raW | rom_rdW | DDSOUT
always @ (posedge CLK or posedge RST) begin
if(RST) begin
phase_acc_R <= 0;
freqin_R <= 0;
end
else begin
if(FREQEN) begin
freqin_R <= FREQIN;
end // if(FREQEN)
if(DDSEN) begin
phase_acc_R <= phase_acc_R + freqin_R;
end // if(DDSEN)
if(ddsen_R2) begin
DDSOUT <= rom_rdW;
end
end
end
assign rom_raW = phase_acc_R[32-1: 32-1-7+1];
sine_rom U_sine_rom(
.CLK (CLK ), // clock
.RA (rom_raW ), // read address
.RD (rom_rdW )); // read data
endmodule // mc_dds();
（关于rom的module指路上一篇博客。主要就是在正弦波上取128等分点，可用matlab计算得到。语句为：x=linspace(0,2*pi,128); y=128*sin(x)）

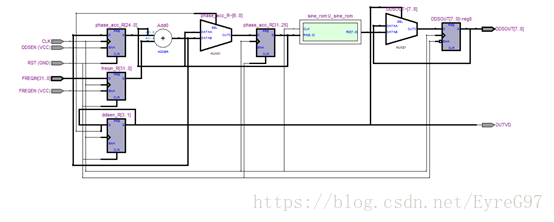

- DDS的RTL Viewer 如下：

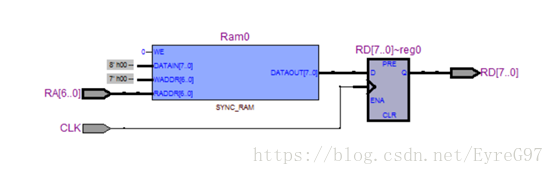

sine_rom U_sine_rom的内部RTL Viewer 如下：

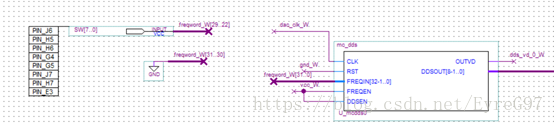

- DDS线路图连线
如图所示，1~8路开关控制发生信号频率（第23~30位），经过DDS信号发生器输出信号。具体原理见参考链接。
三．DAC接口模块
（1）DAC接口module代码如下：
DAC 接口模块 转换2补码为无符号数 /
// input is signed , output is unsigned
module DAC_interface(
CLKIN , // input clk
DATIN , // input data
SCALE , // scale factor, right shift the data
DAT2DAC ); // data to dac
input CLKIN;
input [8-1:0] DATIN ;
input [2-1:0] SCALE ;
output [12-1:0] DAT2DAC ;
reg [12-1:0] DAT2DAC ;
reg [12-1:0] datin_R1;
always @ (posedge CLKIN) begin
datin_R1 [11] <= ~ DATIN[7]; // inverse the msb to unsigned
datin_R1 [10: 4] <= DATIN[6:0];
datin_R1 [3 : 0] <= 0;
DAT2DAC <= (datin_R1 >> SCALE);
end
endmodule
（2）原理解释：
关于：
always @ (posedge CLKIN) begin
datin_R1 [11] <= ~ DATIN[7]; // inverse the msb to unsigned
datin_R1 [10: 4] <= DATIN[6:0];
datin_R1 [3 : 0] <= 0;
DAT2DAC <= (datin_R1 >> SCALE);
end

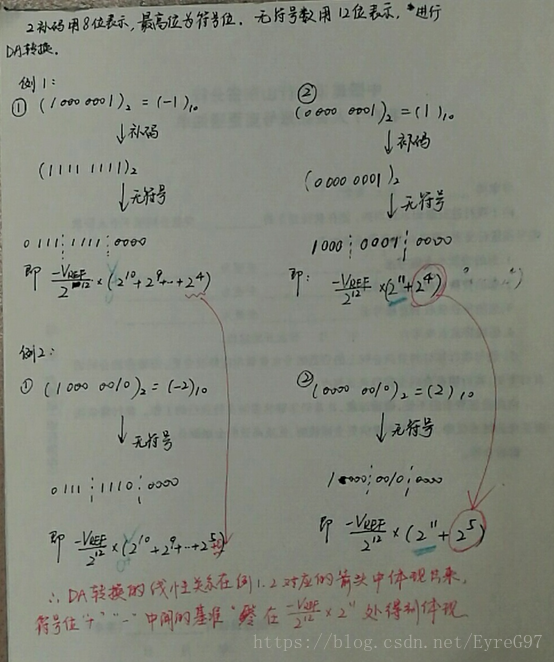

这几行代码，是进行2补码到无符号数转变。AD9762是最大电压对应MAX值、0电压对应0值的无符号DAC器件，有符号补码需要先把高位取反再送给DAC。具体原理如下图（字丑莫怪）：

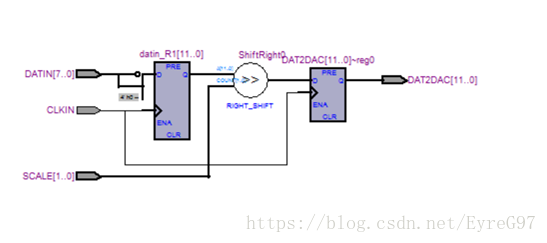

（3）接口的RTL Viewer 如下：

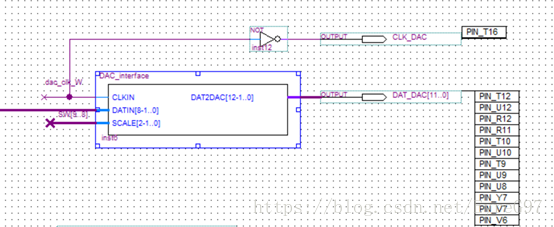

（3）BDF图及引脚分配：
DATIN接DDSOUT，SW调幅，接输入两路开关。具体引脚分配见下面链接：
DE0引脚分配信息：https://wenku.baidu.com/view/ad51386452ea551810a687bc.html
四．ADC接口模块
（1）ADC接口module代码如下：
module ADC_interface(
CLK_ADC , // adc clk
DAT_ADC , // input data, from adc
OTR_ADC , // from adc , signal out of range flag
OTR_OUT , // output otr flag
STBY_ADC , // adc stand by, set 0 make adc running
DOUT ); // data out
input CLK_ADC ;
input [9:0] DAT_ADC ;
input OTR_ADC ;
output OTR_OUT ;
output STBY_ADC ;
output [9:0] DOUT ;
reg [9:0] DOUT ;
reg OTR_OUT;
always @ (posedge CLK_ADC) begin
DOUT <= DAT_ADC ;
OTR_OUT <= OTR_ADC;
end
assign STBY_ADC = 1'b0;
endmodule

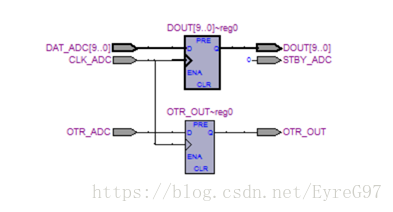

（2）接口的RTL Viewer

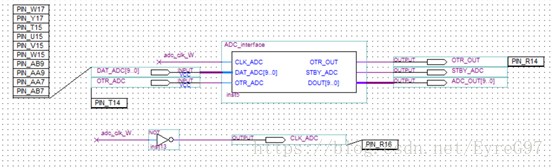

- BDF图及引脚分配
细节补充：clk信号处的非门：为了保证脉冲在数据稳定的时刻触发动作。

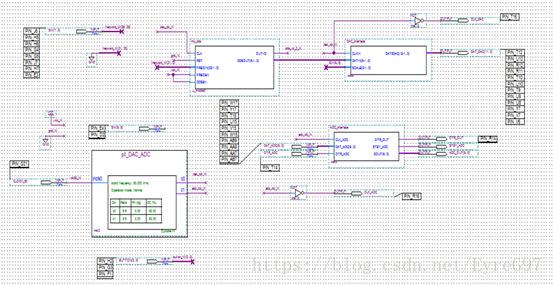

五．总图：

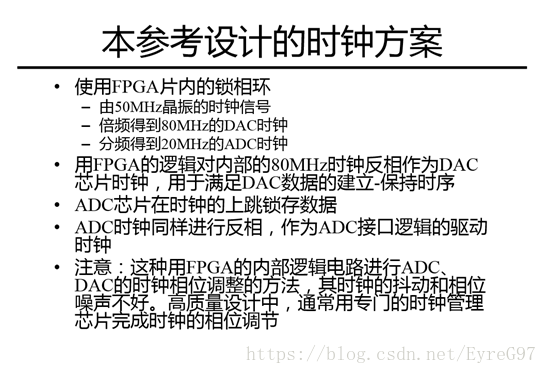

- 该设计由一个PLL从50MHz晶振生成80MHz的DAC时钟、 20MHzADC时钟
- 一个单周期的DDS生成补码正弦波，转成无符号后送至DAC
- 拨码开关SW9 SW8 用于控制DAC的输出幅度
- 其余的SW开关用于控制DDS频率字
六．编译上载
用SMA同轴电缆连接ADC和DAC，注意子卡要加一个电源（USB供电）。
拨动开关调频率字：

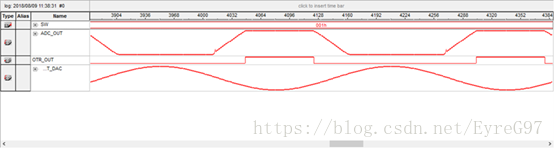

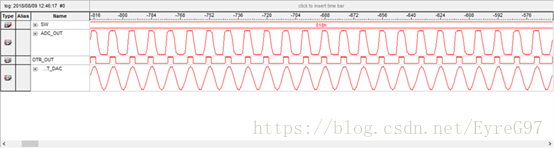

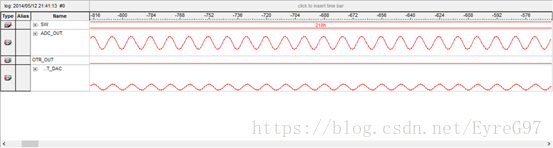

Signal tap 如下：
只开第一路开关，001h：

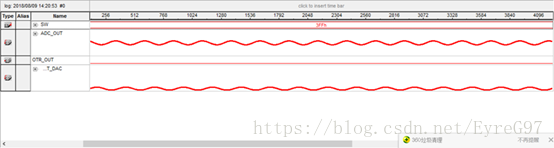

全十路开关，3FFh：
开关按照11000，018h：
开关按照1000011000，218h：
将signal tap 的数据导入matlab生成频域图像：
1） 在Quartus工程中新建Stp文件，编译，正确的在线采集FPGA内部的数据。

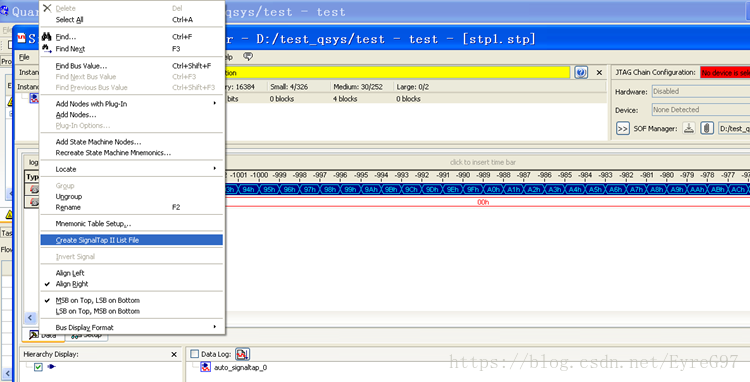

2） 如下图所示，在SignalTap窗口中的data下面，右键选择create SignalTapII List file。

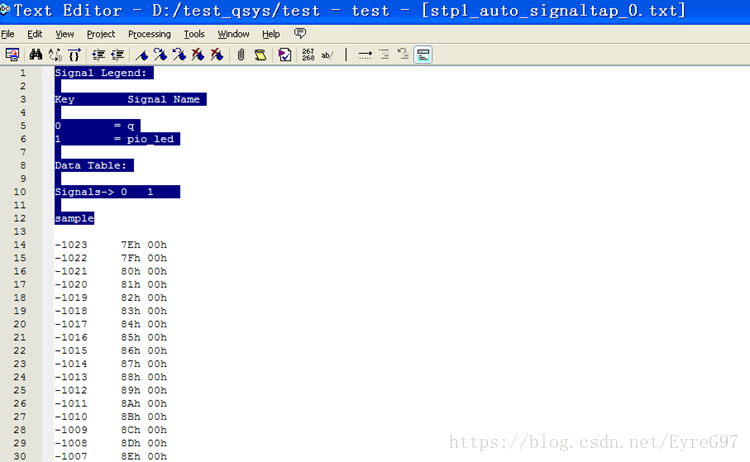

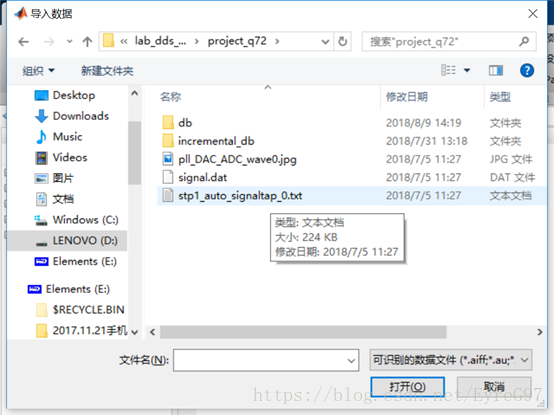

3） 经过步骤2之后，工程所在的文件夹中会生成一个my_stp_auto_singalTap_0.txt的文件。此时可以用Quartus打开，如下图所示：

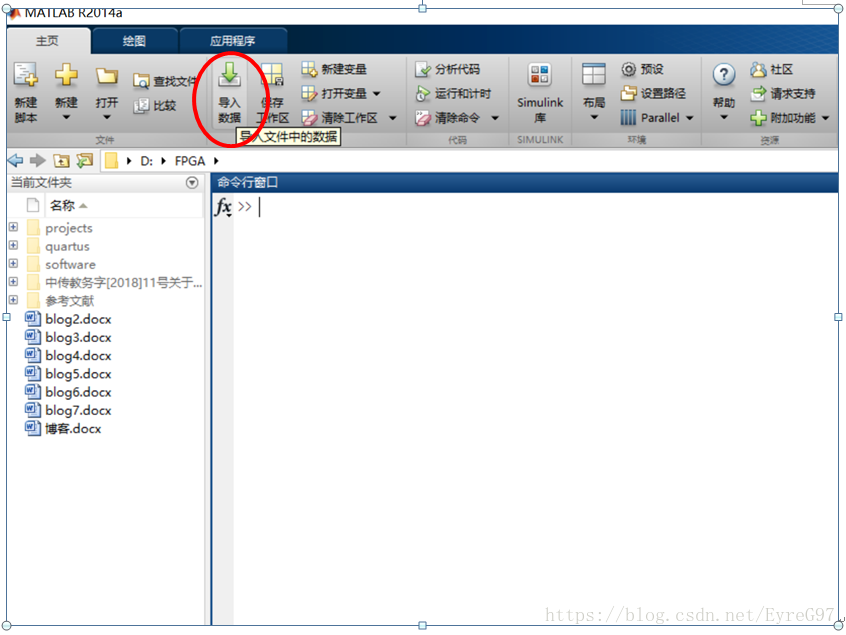

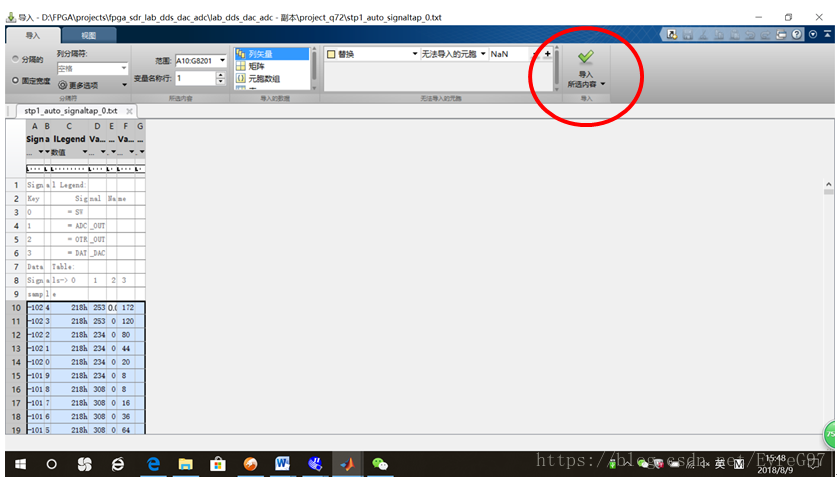

4） 在3步骤的图中，蓝色部分是数据的说明（具体表示某一列代表的某个变量），为了Matlab读取数据方便，我们可以去掉前面的说明文件，只留下感兴趣的数据，重新保存为txt文件。打开Matlab，在file下面选择Import Dta…导入.txt文件即可，效果如下图：

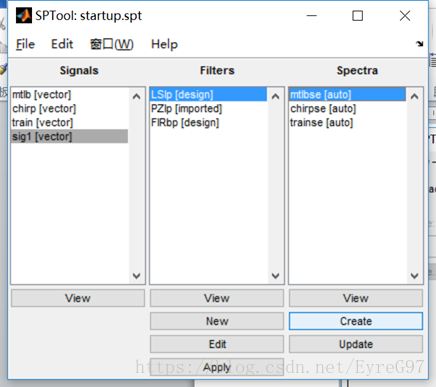

5）在matlab命令窗口手动输入sptool指令

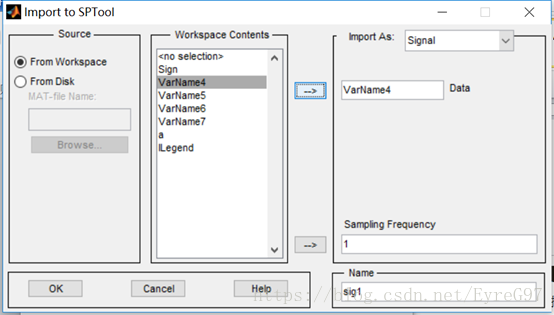

6）在跳出窗口的菜单栏file/import导入需要画图的一组数据
7）在signal里面选中刚才的数据，然后再spectra下面的mtlbse模式下点create

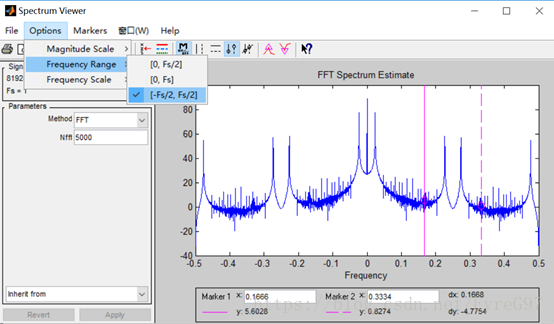

8）在弹出的窗格中， method里面选择FFT，设置上阶数，apply即可。为了方便观察，在窗格的option菜单里选择Frequency Range/[-Fs/2,Fs/2]
参考资料：
https://wenku.baidu.com/view/704ff8bc50e2524de5187eb2.html

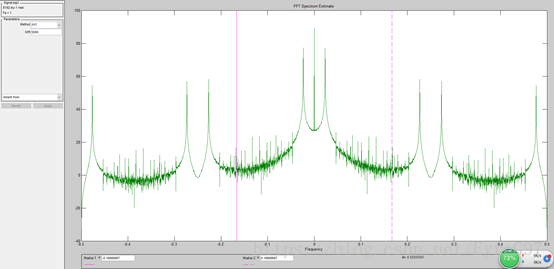

可得效果图如下：
DAC_DAT:

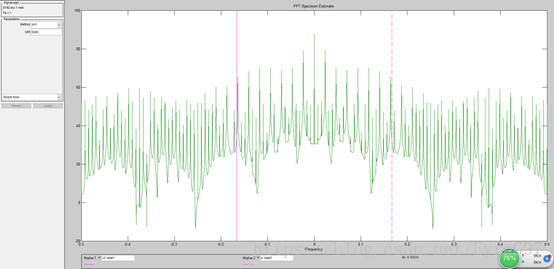

ADC_OUT:
可看出ADC底噪高于DAC输出。
/2
