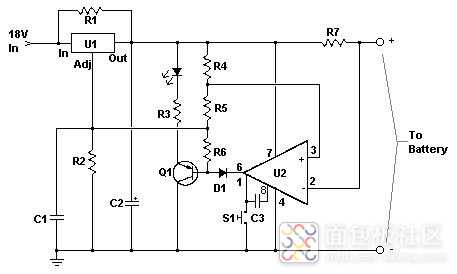

这款充电器可以快速轻松地为大多数铅酸电池充电。充电器提供全电流,直到电池消耗的电流降至 150 mA。

此时,施加较低的电压以结束并防止过度充电。当电池充满电时,电路关闭并点亮 LED,告诉您循环已完成。

    该电路本应由电源供电,这就是原理图上没有变压器、整流器或滤波电容器的原因。




    U1 需要散热器


    要使用该电路,请将其连接到电源/插入电源。然后,将要充电的电池连接到输出端子。您现在所要做的就是按下 S1(“开始”开关),然后等待电路完成。

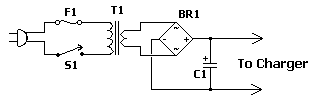

    如果想使用充电器而无需提供外接电源,可使用如下电路。




    总数量描述


    C1 1个 6800uF 25V电解电容
    T1 1个 3A 15V变压器
    BR1 1个 5A 50V桥式整流器 10A 50V 整流桥
    S1 1个 5A 单刀单掷开关
    F1 1个 4A 250V保险丝


    次使用该电路时,您应该每隔一段时间检查,以确保它工作正常并且电池没有过度充电。
