H4110是一种内置30V耐压MOS,并且能够实现精确恒压以及恒流的异步降压型DC-DC转换器;支持1A 持续输出电流,输出电压可调,最大可支持100%占空比;通过调节FB端口的分压电阻,可以输出2.5V到22V 的稳定电压。H4110 具有优秀的恒压/恒流(CC/CV)特性。

H4110 采用高端电流模式的环路控制原理,实现了快速的动态响应。H4110 工作开关频率为170kHz,具有良好的EMI 特性。

H4110采用ESOP-8 封装,芯片底部设计有功率散热焊盘与SW管脚连接,可有效的帮助芯片散热。


产品特征

l 内置30V MOS

l 输入范围5V-24V

l 可支持1A持续输出电流

l 可支持100%占空比

l 输出电压电流可设(2.5V-22V)

l 恒流精度±8%

l 恒压精度±3%

l 170KHz固定开关频率

l 短路保护(SCP),过热保护(OTP),欠压保护(UVLO)

l 高端电流检测输入端采样

l 输入端采样相对输出端采样,重载时电流检测电阻功耗更低,整体效率更高;

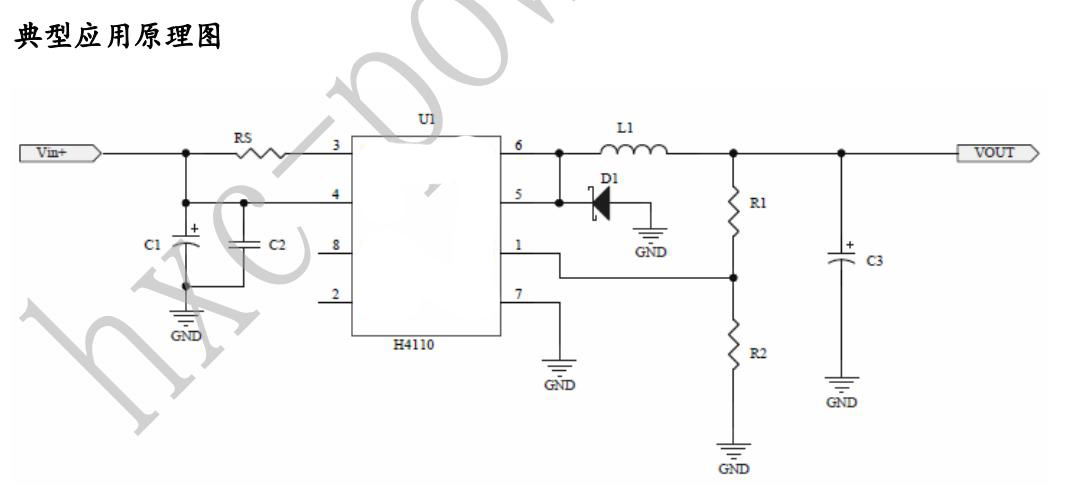

典型应用

l 汽车充电器

l 照明灯

l 便携式设备供电电源

l 电池充电器
