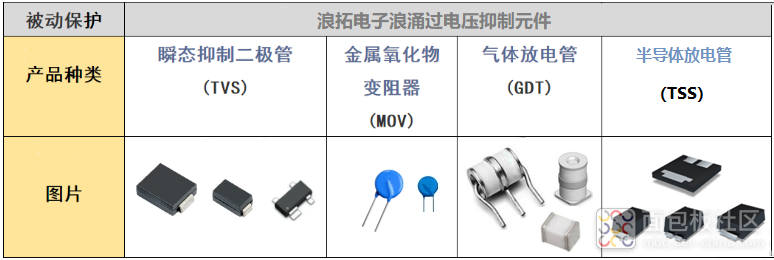

过压器件根据作用方式的不同分为钳位型和开关型。开关型过压器件就是我们熟知的防雷器件:陶瓷气体放电管、半导体放电管和玻璃放电管,另一类的钳位型过压器件有钳位型过压器件有瞬态抑制二极管、压敏电阻、片式压敏电阻和ESD放电二极管。



过压保护器件选型应注意以下四个要点:

1)关断电压Vrwm的选择。一般关断电压至少要比线路最高工作电压高10%;

2)箝位电压VC的选择。VC是指在ESD冲击状态时通过TVS的电压,它必须小于被保护电路的能承受的最大瞬态电压;

3)浪涌功率Pppm的选择。不同功率,保护的时间不同,如600w(10/1000μs);300W(8/20μs);

4)极间电容的选择。被保护元器件的工作频率越高,要求TVS的电容要越小。

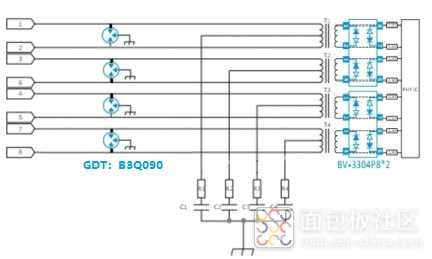

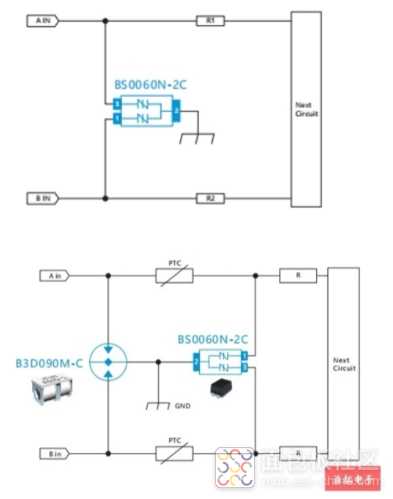

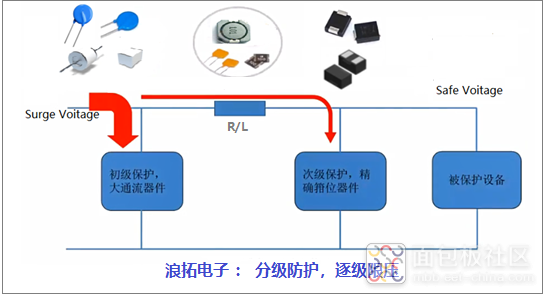

以上是浪拓防雷汇总的开关型|钳位型过压器件的选型要点。推荐典型应用防护电路如下:
