四步能量搬运术
充电阶段（Ton）
高边PMOS导通，低边NMOS关闭
电感蓄能：电流从输入端→电感→输出电容→负载
续流阶段（Toff）
高边PMOS关闭，低边NMOS导通
电感释放能量：电流经低边MOS形成回路（压损仅I×Rds(on)）
PWM精密调控
通过170kHz开关频率（如H4010）实时调节占空比（D=Vo/Vin），配合高端电流采样实现：
恒压模式：FB引脚分压网络锁定目标电压（±3%精度）
恒流模式：CS引脚检测电流阈值（±8%精度）
死区时间保护
在开关切换瞬间插入纳秒级死区，避免上下管直通短路。
产品描述
H4010是一种内置30V耐压MOS，并且能够 实现精确恒压以及恒流的同步降压型 DC-DC 转换器； 支持 1A 持续输出电流输出电压可 调，最大可支持 100%占空比；通过调节 FB 端口的分压电阻，可以输出 2.5V到 24V 的稳 定电压 。H4010 具有优秀的恒压/恒流 (CC/CV)特性。 H4010 采用高端电流模式的环路控制原 理，实现了快速的动态响应。 H4010 工作开 关频率为 170kHz，具有良好的 EMI 特性。 H4010采用ESOP-8 封装，芯片底部设计有 功率散热焊盘与SW管脚连接，可以有效的帮 助芯片散热。
产品特征l
内置30V MOS l
输入范围5V-27V l
内置120mΩ High-side PMOS l
内置80mΩ Low-side NMOS l
可支持1A持续输出电流 l
可支持100%占空比 l
输出电压电流可设（2.5V-24V） l
恒流精度±8% l
恒压精度±3% l
170KHz固定开关频率 l
短路保护(SCP)，过热保护（OTP），欠压 保护（UVLO） l
高端电流检测输入端采样l
输入端采样相对输出端采样，重载时电流检测电阻功耗更低，整体效率更高；

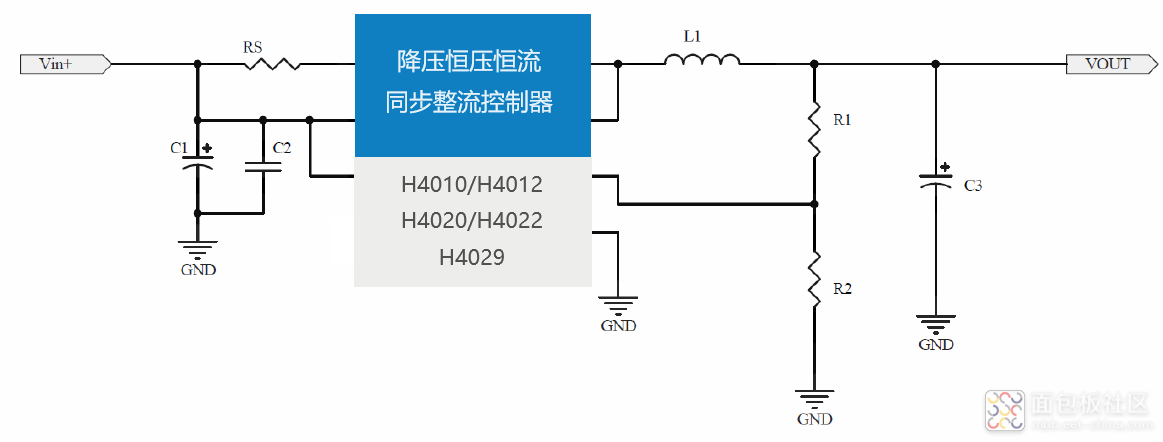

典型应用l
汽车充电器l
照明灯l
便携式设备供电电源l
电池充电器
