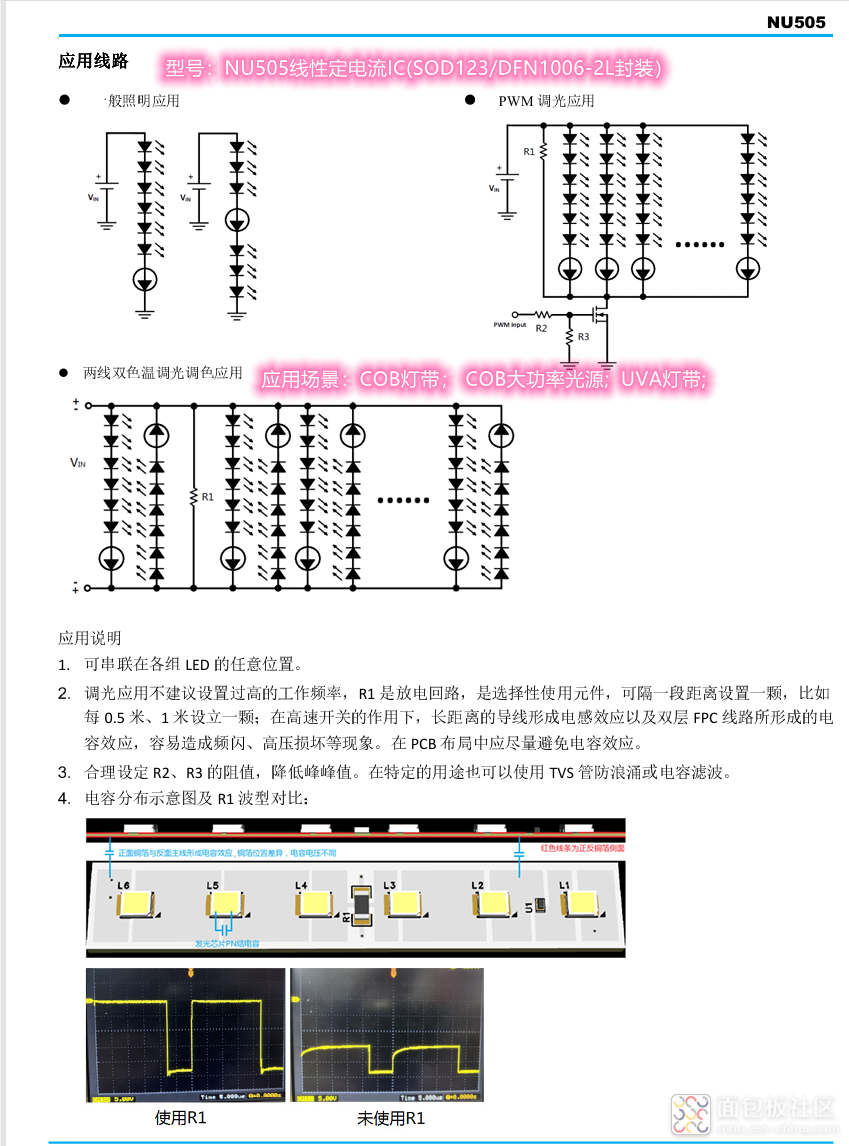

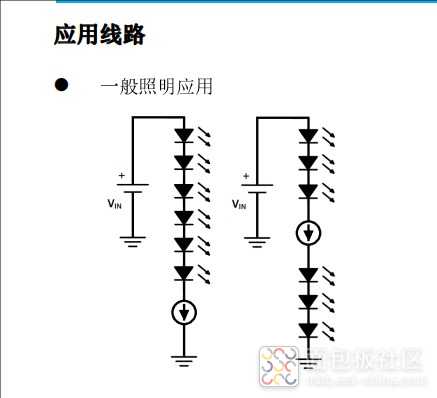

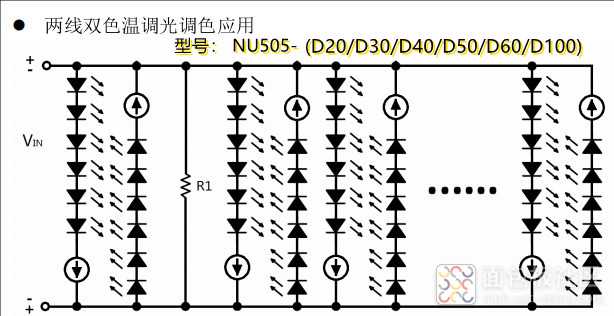

NU505（SOD123)恒流二极管应用电路图：

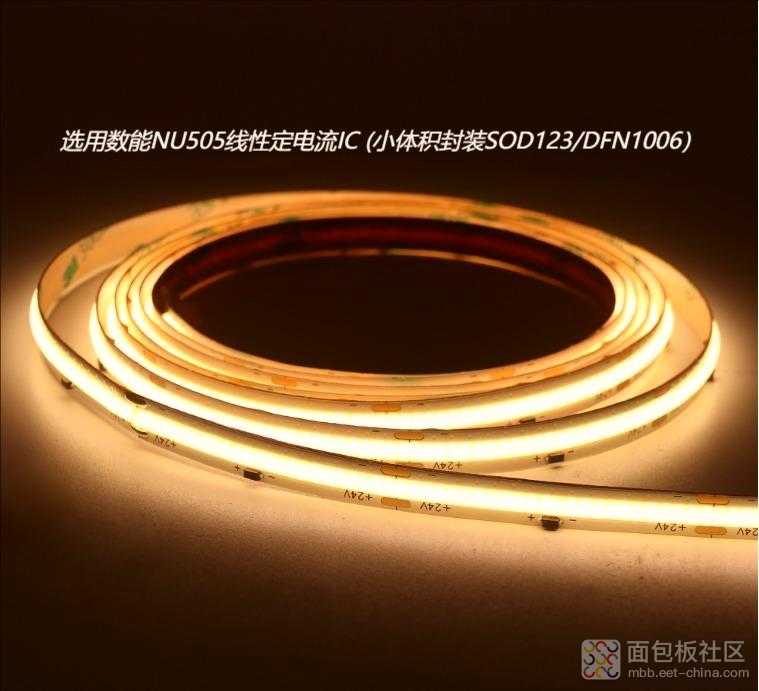

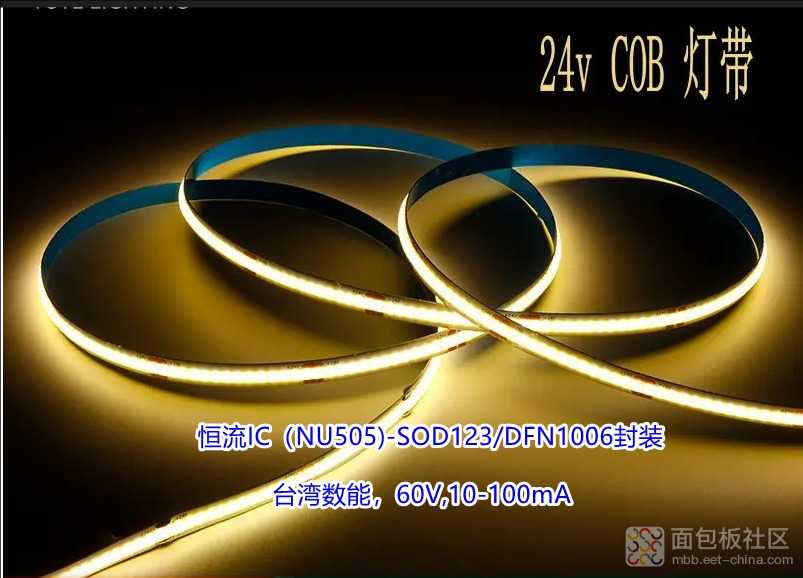

LED灯条/COB灯带/UVC光源/恒流驱动芯NU505
无需专用 PCB 设计

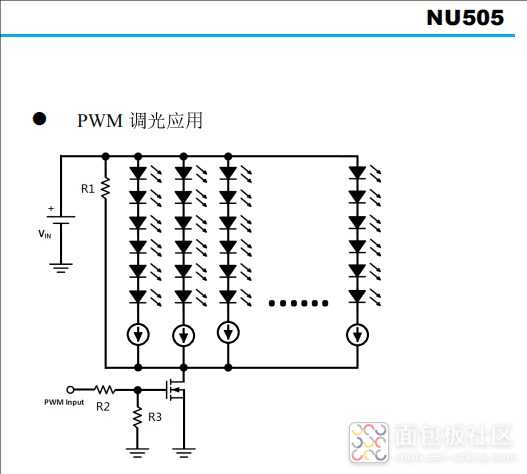

支持 PWM 调光
60V 极限耐压
小于 1%/V 电源或负载调变率
125℃ ~160℃接面温度电流缓降保护
-40℃ ~ 85℃ 环境工作温度
绿色环保封装
绿色环保封装.
产品说明
NU505 是系列产品，有丰富的电流档位可选。具有
良好的负载调变率，能适应较宽的电源电压及负载电压
波动，有效解决 LED 灯带前后亮度不一致的问题。
NU505 近似于普通电阻的特性，Vpn 只要有电压就
有电流经过，能适应各种调光应用。 0.7V 即可进入恒流
区，也接近于电路复杂的驱动芯片。NU505 双引脚设计，
在各种 LED 产品的应用中取代传统的分压电阻。采用
SOD123 封装形式，完全兼容主流 LED 灯带的分压电阻
1206 封装。无需再设计专用 PCB，应用便捷。
NU505 具有过温保护功能，其特点是电流斜坡下降。
当芯片温度在-40℃~125℃时，保持设定电流输出，125℃
时，过温保护功能激活。开始减少电流输出降低芯片功
率，160℃时输出电流降低设定电流约 70%，当温度下降
时电流提升，保持温度与电流的平衡
应用场合 :
LED 灯带
一般 LED 照明

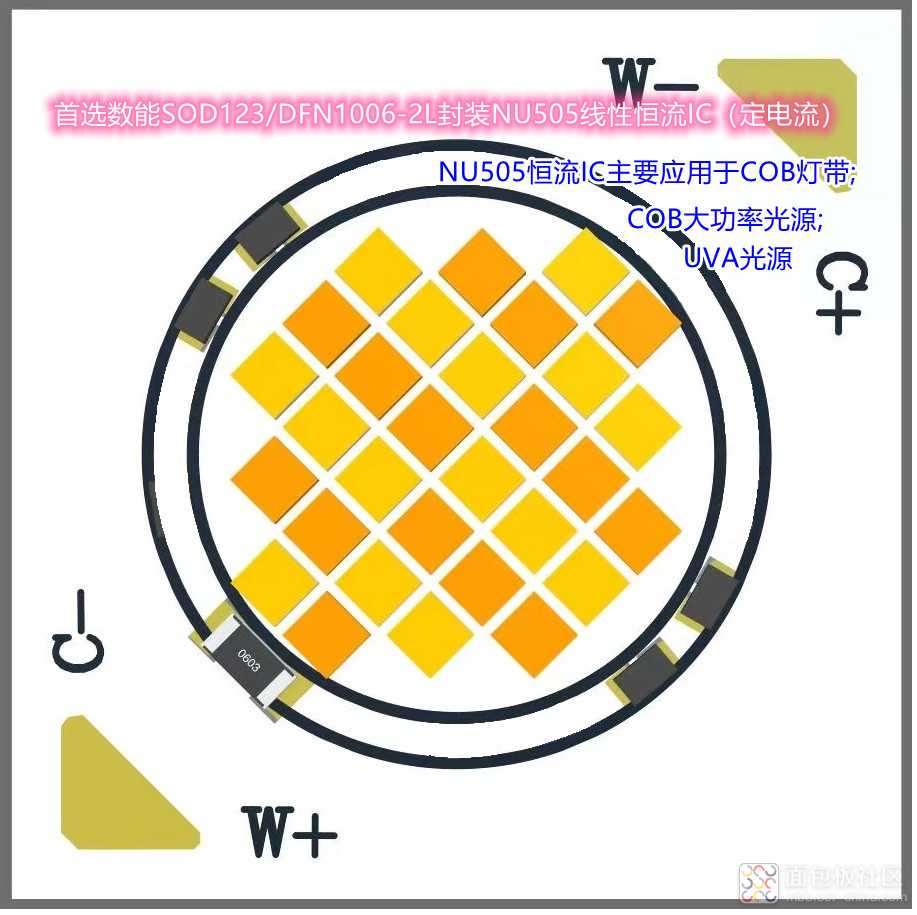

COB 大功率光源
COB 灯带
UVC 光源

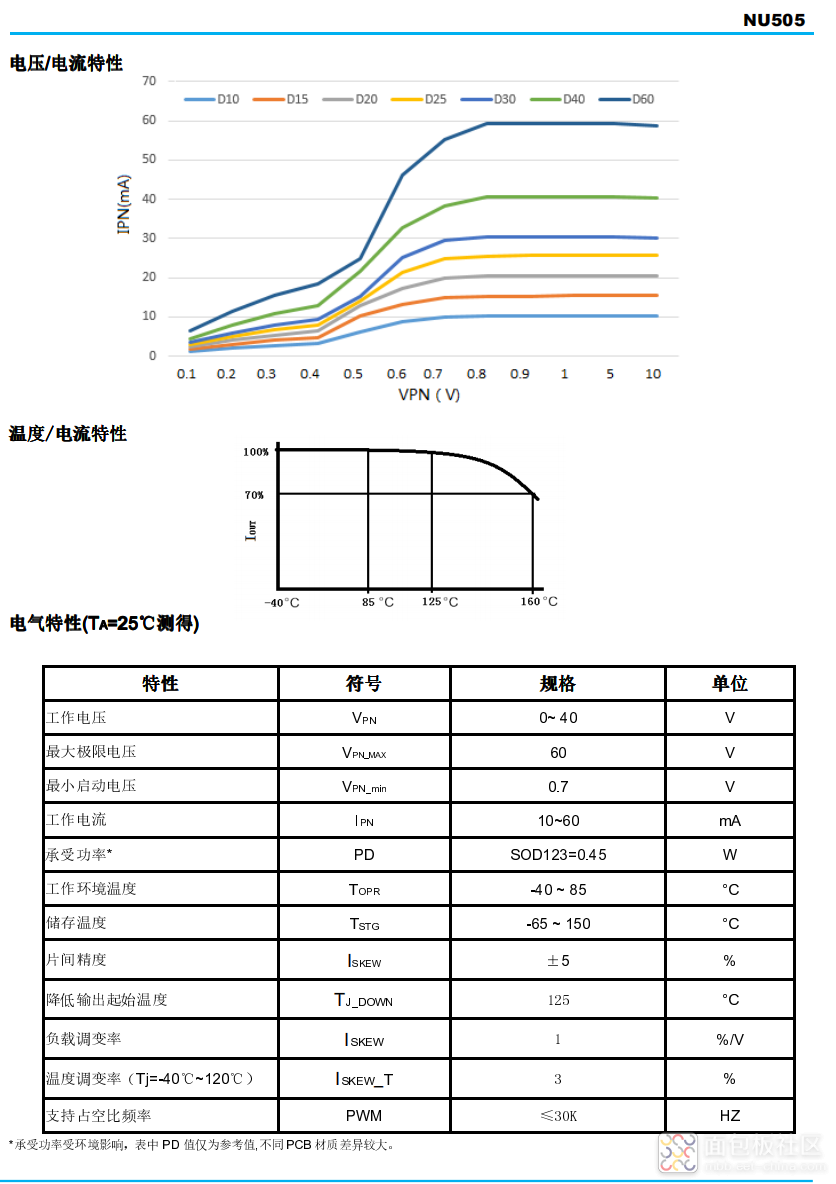

电流档位 10mA、15mA、20mA、……6mA，从10mA起每 增加5mA电流分一个档位，至60mA。

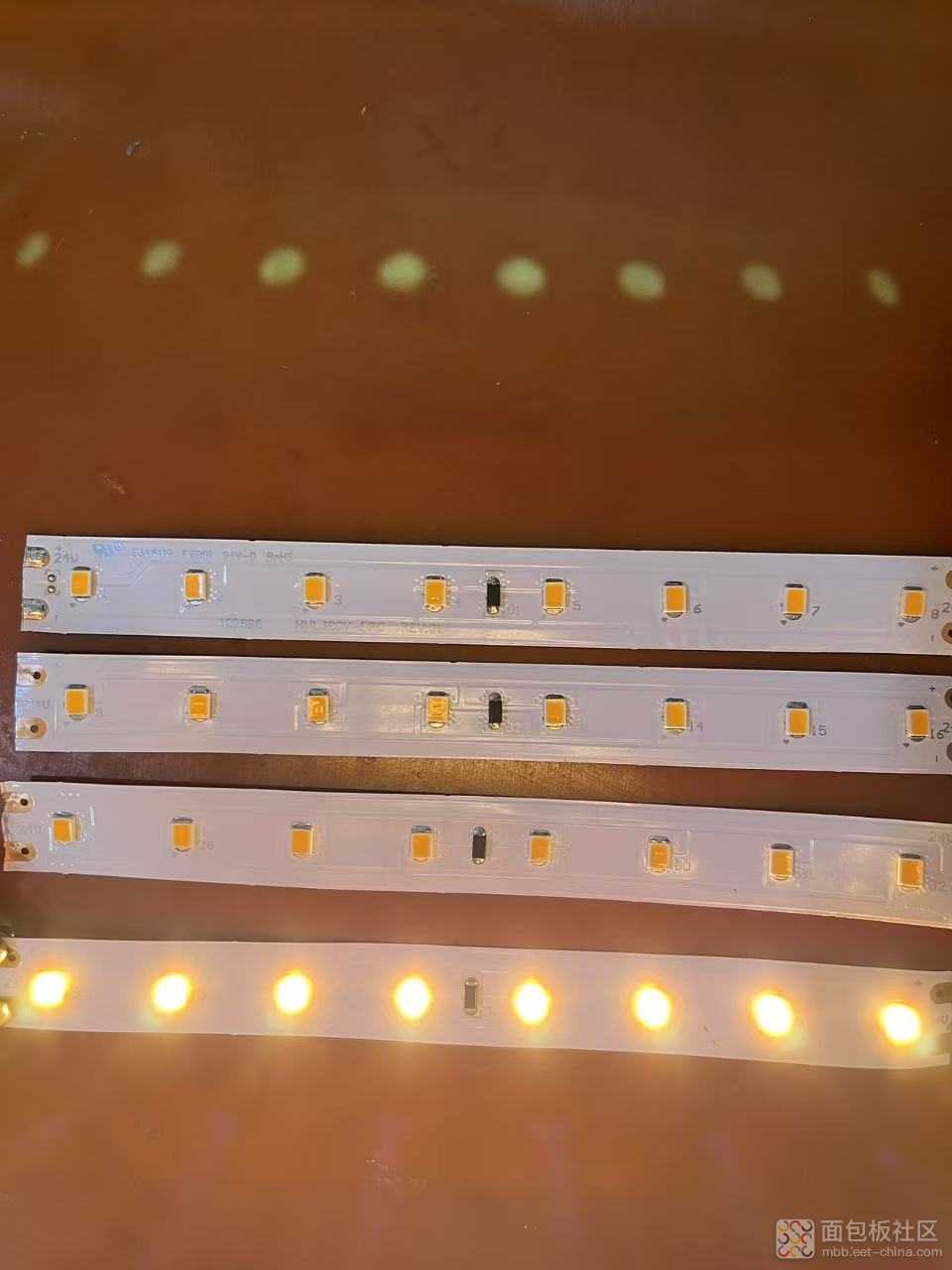

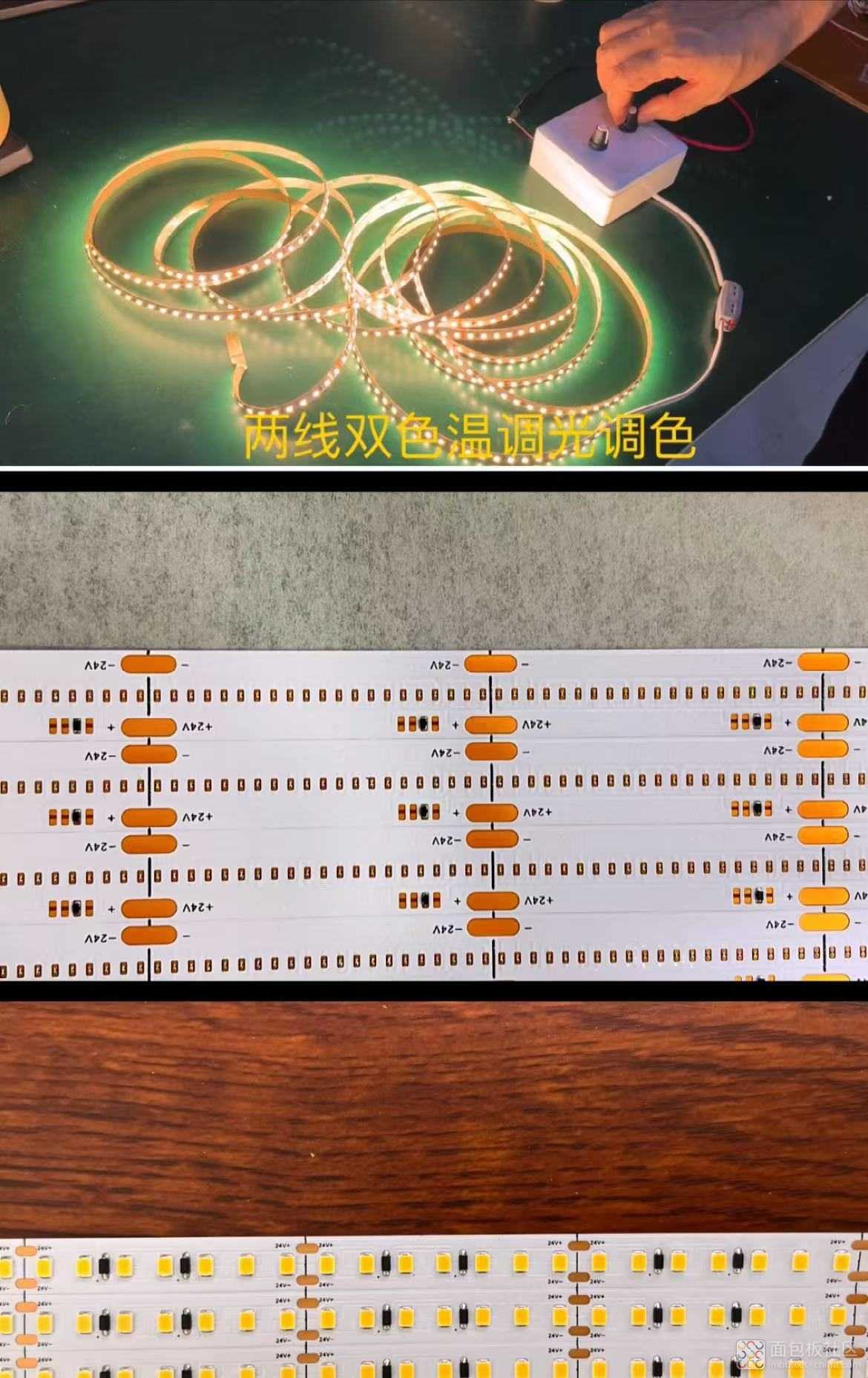

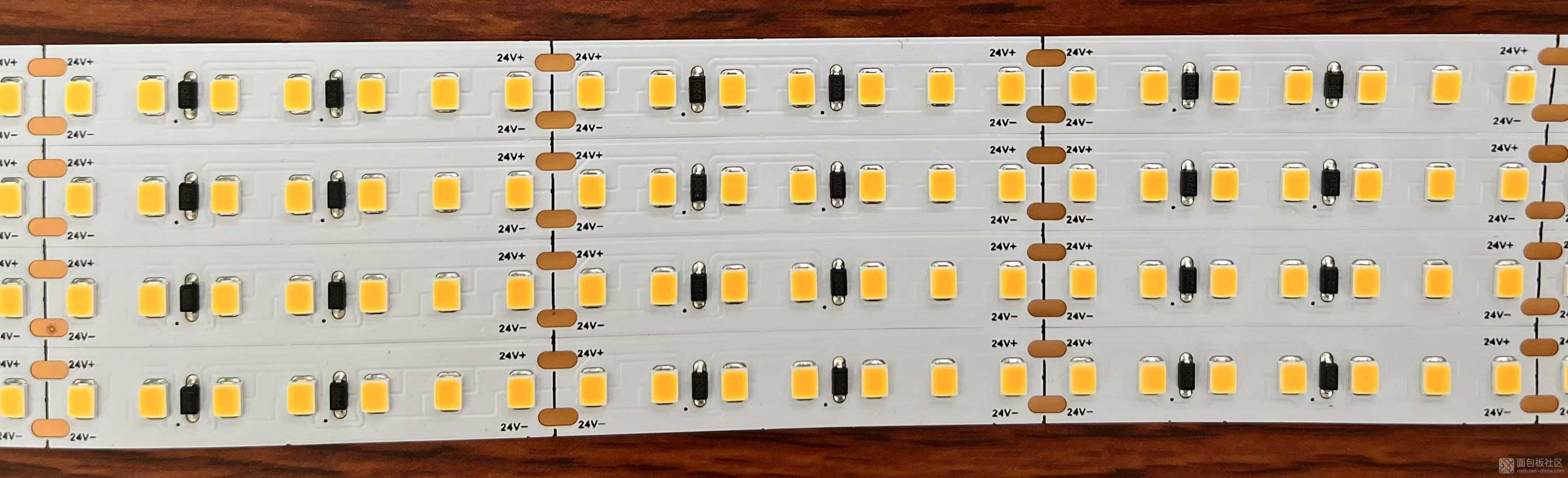

应用案例实物图:
/2
支持 PWM 调光
60V 极限耐压
小于 1%/V 电源或负载调变率
125℃ ~160℃接面温度电流缓降保护
-40℃ ~ 85℃ 环境工作温度
