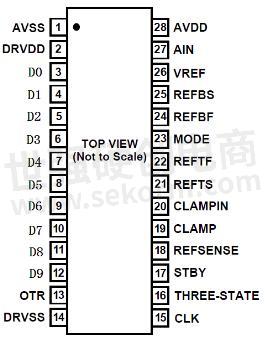

瑞盟科技MS9280是单芯片、单电源、10bit、50MSPS模数转换器；内部集成了采样保持放大器和电源基准源。MS9280使用多级差分流水线架构保证了50MSPS数据转换数率下全温度范围内无失码。

MS9280的输入适合图像视频和通信系统应用；用户可以根据实际需要选择单端输入或者差分输入，也可根据需要选择输入范围和消除失调。

MS9280内部集成的采样保持放大器，既适合复用系统又适合开关全波电压范围的连续信道，采样单信道输入频率可以超过奈奎斯特频率。交流耦合输入可以借助内部的钳位电路移位到一定的固定电平，动态性能非常完好。

MS9280内部集成了可编程基准源。根据系统需要也可以选择外部高精度基准满足系统精度的要求。单时钟输入控制内部的转换周期；数字输出二进制的数据信息。超出量化范围检测位信息表征了输入信号超过了最小和最大量化范围的信息。MS9280可工作在2.7V~5.5V单电源范围，适合高速低功耗的应用范围。MS9280适合工业温度范围（－40°C~+85°C）。

芯片特点

• 10bit 50MSPS流水线ADC

• 低功耗：90mV（3V电源下）

• 宽工作范围：＋2.7～＋5.5V

• 高线性度：DNL：0.2LSB

• 低功耗模式控制

• 三态门输出

• 量化范围检测

• 内建钳位功能

• 高精度可编程基准电源

• 中频亚采样高达135MHZ

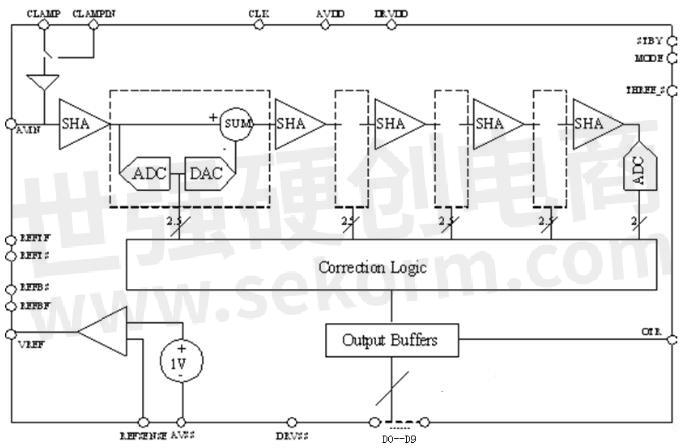

结构框图

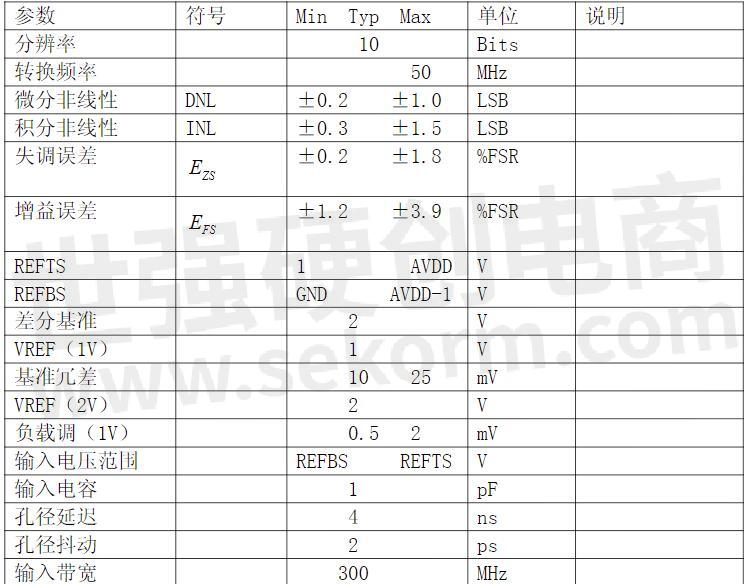

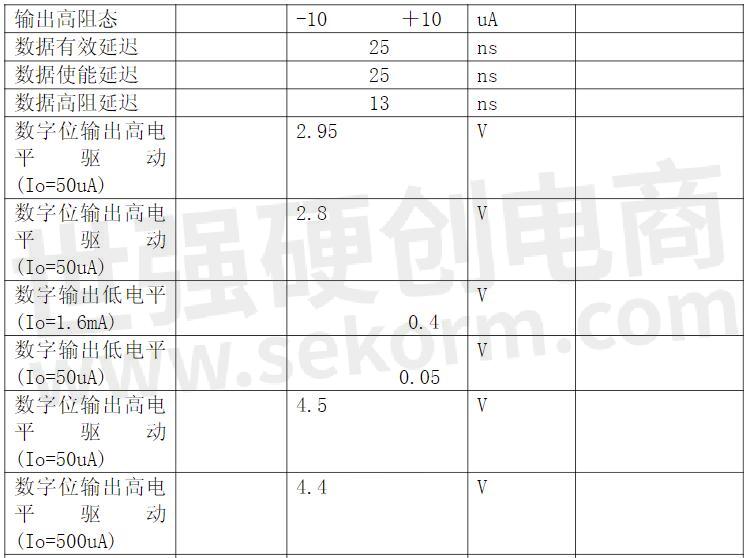

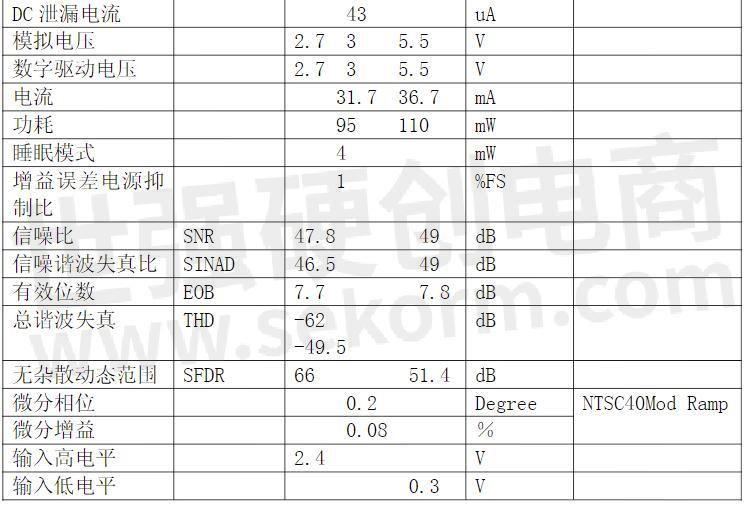

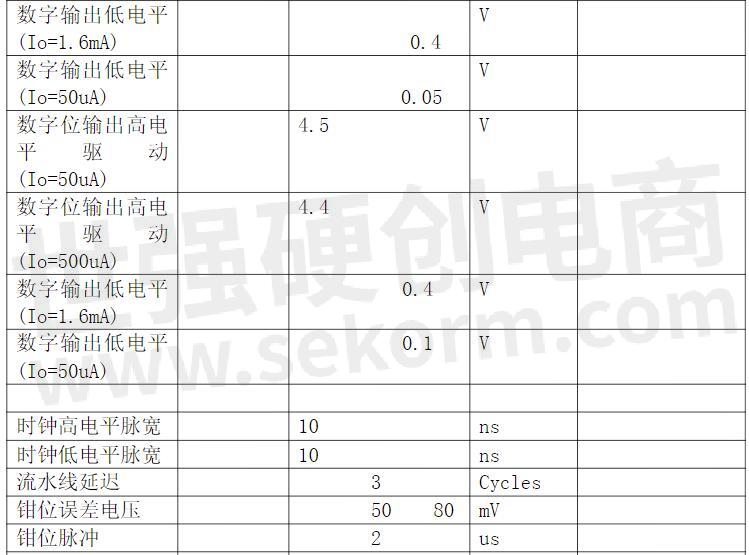

主要技术指标规范

测试条件（除特殊说明外）：AVDD=+3V，DRVDD=+3V，Fs=32MHz(50%占空比)，MODE=AVDD，2V输入范围0.5V～2.5V，外部基准
