当无叶风扇送出柔风时,内部13万转无刷电机正被MOSFET精准驱动;扫地机钻进7cm缝隙,7组电机协同完成毫米级贴边清扫;电动牙刷以31,000次/分钟振动清洁齿缝,筋膜枪在50μs内响应力度调节,而高空作业无人机正用高压水刷洗摩天幕墙——这些看似平常的设备,背后都藏着无刷电机+电子驱动的精密控制系统。
一、电机驱动的技术内核:从机械换向到电子革命
机械换向时代—有刷电机
传统有刷电机依赖碳刷与换向器的物理接触传导电流。当电流通过碳刷滑入旋转的换向片,线圈磁场与永磁体相互作用产生转矩。但电火花带来电磁干扰,机械磨损更需定期更换碳刷。优势在于结构简单、启动转矩大,至今仍用于车窗升降、儿童玩具车等场景。
电子换向时代—无刷电机
现代无刷电机颠覆了能量转换逻辑——永磁体变转子,线圈成定子。通过霍尔传感器感知转子位置,驱动电路精准切换三相电流方向。
电机应用场景
常用场景电机类型选择
当无叶风扇送出柔风时,内部13万转无刷电机正被MOSFET精准驱动;扫地机钻进7cm缝隙,7组电机协同完成毫米级贴边清扫;电动牙刷以31,000次/分钟振动清洁齿缝,筋膜枪在50μs内响应力度调节,而高空作业无人机正用高压水刷洗摩天幕墙——这些看似平常的设备,背后都藏着无刷电机+电子驱动的精密控制系统。
一、电机驱动的技术内核:从机械换向到电子革命
机械换向时代—有刷电机
传统有刷电机依赖碳刷与换向器的物理接触传导电流。当电流通过碳刷滑入旋转的换向片,线圈磁场与永磁体相互作用产生转矩。但电火花带来电磁干扰,机械磨损更需定期更换碳刷。优势在于结构简单、启动转矩大,至今仍用于车窗升降、儿童玩具车等场景。
电子换向时代—无刷电机
现代无刷电机颠覆了能量转换逻辑——永磁体变转子,线圈成定子。通过霍尔传感器感知转子位置,驱动电路精准切换三相电流方向。
电机应用场景
常用场景电机类型选择
二、无刷电机驱动 N+P型合封MOS应用原理框图

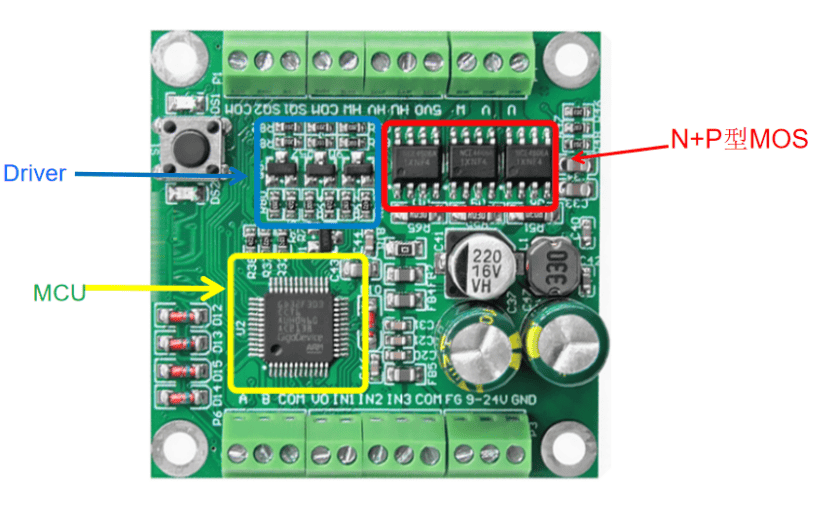

上海雷卯EMC小哥列出无刷电机框图如上。无刷电机系统主要由MCU, DRIVER和功率开关管(MOS)组成,其中功率开关管是三颗N+P型合封MOS管(Q1,Q2和Q3),控制直流电机的方向和转速。采用N+P型合封MOS管相比于适用六颗NMOS管的系统,驱动简单,电路尺寸更小,性能稳定,成本低。N+P型MOS应用 - PCBA
合封N+P型MOS 极大节省了板面空间。
三、N+P型MOS介绍
N+P型(Complementary)MOSFET产品,是以高、低边配置将N沟道与P沟道 MOSFET集成至单个封装中,极大程度上优化了产品封装结构。该类Complementary MOSFET产品不仅能够提高设计人员的设计效率,同时也能优化系统结构,提供成本更低且更加可靠的解决方案。
该类产品广泛应用于DC-DC转换、电机控制以及电池管理系统等。
上海雷卯N+P型合封MOS主要封装有以下几种:
N+P型MOSFET产品封装外形主要有:SOT23-6L、PDFN3.3*3.3、PDFN5*6、SOP-8、TO-252-4L等紧凑型封装形式。
列出部分上海雷卯N+P合封MOS 型号用于无刷电机
若您在无刷电机设计中需要MOS管选型支持,欢迎联系上海雷卯技术团队或销售人员,我们将为您提供专业选型建议。
