滑动电阻器的主要作用

2020-5-22 11:49:32 显示全部楼层

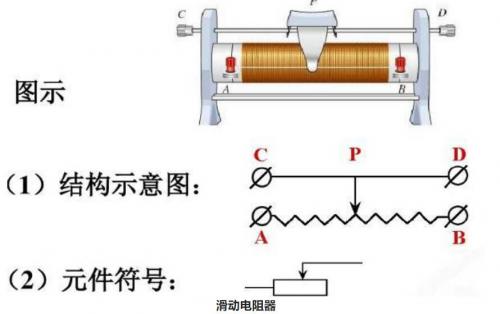

                滑动电阻器的结构示意图

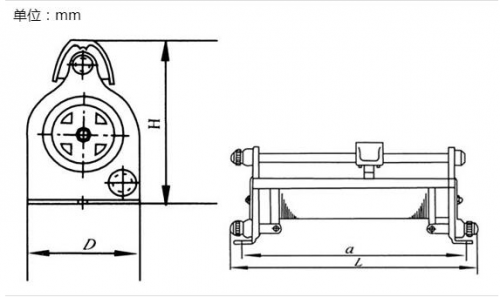

                        滑动电阻器
                        滑动电阻器主要作用
                        (1)保护电路。

                        (2)通过改变接入电路部分的电阻来改变电路中的电流的大小和方向,从而改变与之串联的导体(用电器)两端的电压。在连接滑动变阻器时,要求:“一上一下,重点在下”,金属杆和电阻丝各用一个接线柱;实际连接应根据要求选择电阻丝的两个接线柱。

                        (3)改变电压。探究欧姆定律时,起到改变与其串联的用电器两端电压的作用。

                        (4)利用伏安法测电阻,依据是欧姆定律的变形公式: R=U/I 。

                        滑动电阻器变化规律
                        变化规律有三种不同形式。

                        X型为直线型,其阻值按角度均匀变化。它适于作分压、调节电流等用。如在电视机中作场频调整。

                        Z型为指数型,其阻值按旋转角度依指数关系变化(阻值变化开始缓慢,以后变快),它普遍使用在音量调节电路里。由于人耳对声音响度的听觉特性是接近于对数关系的,当音量从零开始逐渐变大的一段过程中,人耳对音量变化的听觉最灵敏,当音量大到一定程度后,人耳听觉逐渐变迟钝。所以音量调整一般采用指数式电位器,使声音变化听起来显得平稳、舒适。

                        D型为对数型,其阻值按旋转角度依对数关系变化(即阻值变化开始快,以后缓慢),这种方式多用于仪器设备的特殊调节。在电视机中采用这种电位器调整黑白对比度,可使对比度更加适宜。

                        电路中进行一般调节时,采用价格低廉的碳膜电位器;在进行精确调节时,宜采用多圈电位器或精密电位器。


                        滑动电阻器
                        综上可知,滑动电阻器主要通过一上一下的调节,来起到保护电路的作用。
