开关电源实际布线过程中要考虑各种“地”

2020-11-24 17:38:14 显示全部楼层

在开关电源布线中,基本原则是:根据实际应用,先分清楚地线的种类,然后选择不同的接地方式;不论何种接地方式,都须遵守“低阻抗,低噪声”的原则。以下将介绍开关电源实际布线过程中要考虑各种“地”的特点及接地方式。

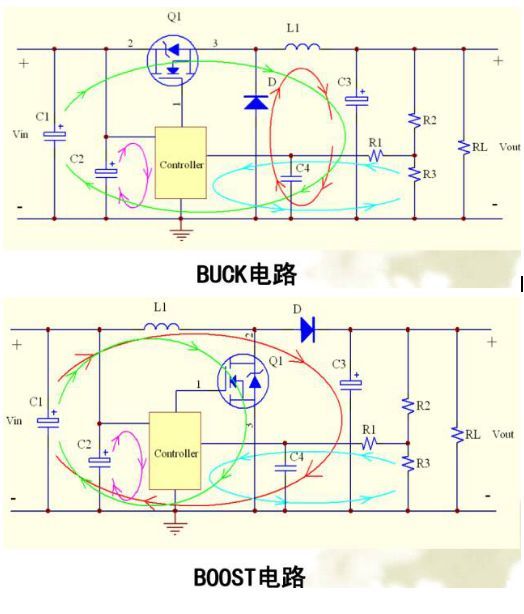

基本电路拓扑环路

功率地线功率地线由于有大电流流过,如果处理不当就会产生很大的干扰,不能带重载,甚至不能正常工作。

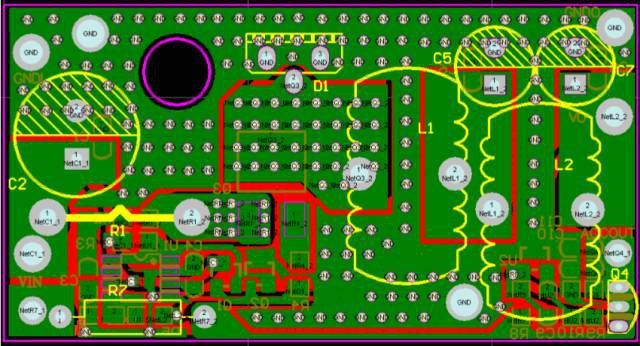

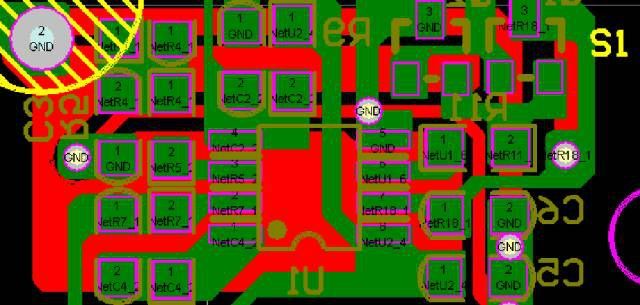

失败案例BUCK线路,由于使用大面积的铺地,导致干扰太大,不能带重载。

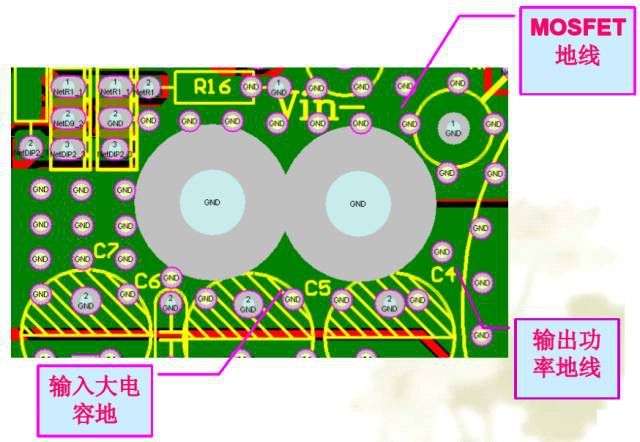

成功案例1、2KWBOOST线路

Layout需要注意的问题:
●不同的功率地线需要单独走线
●尽量不要平行走线
●尽量减少环路面积
●必须遵循“短,粗,直”的原则;因功率地线的di/dt较大,太长的线天线效应明显;太细的线会产生较大的压降;弯曲太多或90度的线会产生反射效应

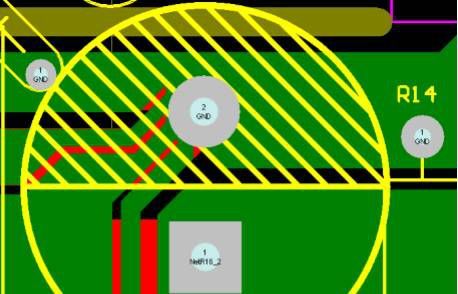

驱动地线驱动源的地线要尽量靠近被驱动器件,以便构成最小环路,减少振荡与EMI问题

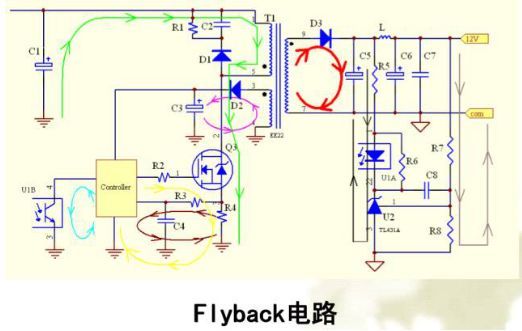

Y电容的接地点●关于“源”的概念
●“静地”是源的低端
●Y电容的连接点,讲究一个“静”,很显然上图Y电容最佳连接点事C1的负端,以及变压器T1的次级7脚。

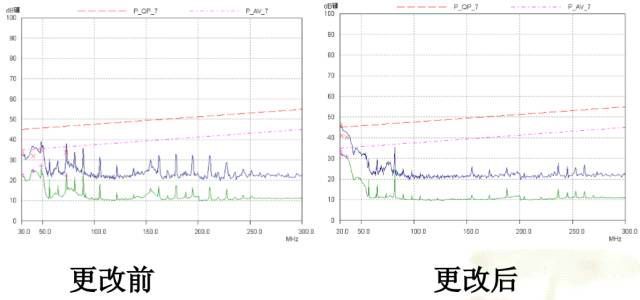

散热器接地

散热器处于地电位,有源器件处于射频电位,故散热器工作时可以等效于一个大的共模去耦电容,将RF电流接入地。

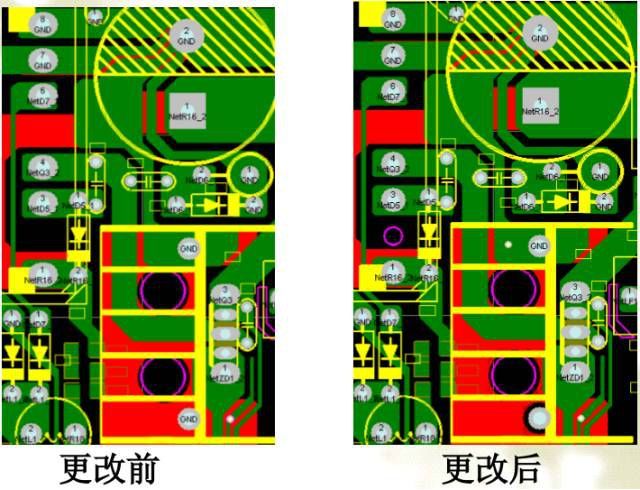

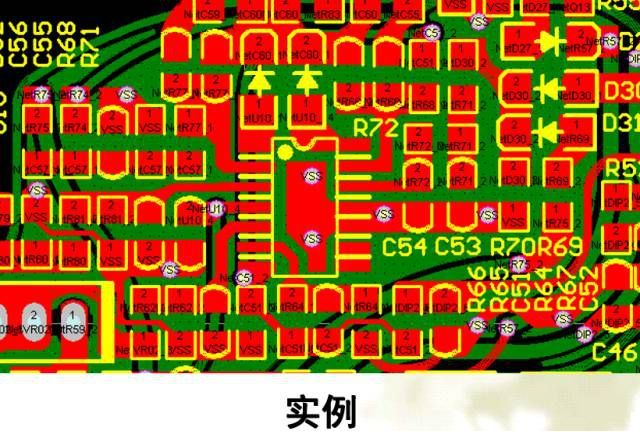

局部接地面的应用
局部接地面可以捕获器件跟振荡器内部产生的RF磁通量,在高频电路中最常见。

总结●实际布线要结合安规、EMC的要求
●关键是要理解“地”在电源中的作用,布线时需要权衡利弊得失
