**“隔离”与“非隔离的区别**

隔离:

1、AC-DC,也叫“一次电源”,人可能会碰到的应用场合,起安全保护作用;

2、为了抗干扰,通过隔离能有效隔绝干扰信号传输。

非隔离:

1、“安全特低电压(SELV)”应用,低于36V属于安全电压,即使人碰到也是安全的;

2、“二次电源”,前面已经经过AC-DC实施隔离并电压变换, 因此后面就是“安全”的;

3、人不可能会碰到的应用。


**如何区分客户应用的电源是隔离型还是非隔离呢?**

 说明隔离和非隔离电源最浅显易懂的区分地方是一个是用电感、共地;一个是用变压器、不共地。

![image.png]()


**总结隔离电源与非隔离电源**

 源特产品是隔离电源,甚至可以说是目前国内唯一一家专业做隔离DCDC电源芯片的厂家。

**隔离电源与非隔离电源的区别**

非隔离方案

○ 成本低,外围简单,效率较高;


隔离方案

○ 成本相对高,外围复杂,效率相对低;通过对比,可以了解到,如非强制隔离,隔离方案对比非隔离方案无任何优势,因此,隔离电源的应用,多数是用在产品/功能有强制隔离需求的方案上。


一般集中在:

○ 电路板内有高干扰器件,隔离干扰;

○ 存在人体直接接触的空间;

○ 远程工业通信的供电;

○ 后端负载为有高精度检测器件;

![image.png]()


**RS-485/CAN收发器为什么需要隔离?**

外部环境中复杂多变的电磁场会间接抬高总线的电势,静电、浪涌、短路等会直接作用到通信线上,轻则导致收发器损坏,重则造成主板故障。此外,隔离还能够消除总线中的接地回路。因此,与总线连接前加入隔离是十分必要的。(刚需)

![image.png]()


**隔离电源与隔离器的区别**

数字隔离器

-以实现数字信号隔离;

隔离电源

-实现模拟信号隔离(电源);

以485方案举例区别

 蓝框内为隔离电源部分实现电源隔离(5-5),输出直接给到隔离器的输出端,485芯片供电端。

 红框内为数字隔离器主要对输入的信号口(RXD/ TXD)进行0/1的数字隔离,输出口连接到485芯片的输入口。

两个隔离方案互相搭配工作,实现整 个方案的模拟隔离(电源)+信号隔离(UART)

![image.png]()

**RS-485/CAN收发器与隔离电源如何搭配使用?**

如图


能简单说明两个是产品搭配使用。

几乎所有应用中,隔离电源的原理都是这样的,通信和隔离;

 红色部分代表隔离驱动电路部分;

 蓝色部分代表隔离电源供给485部分;

 黑色部分均为隔离器的应用了,作为

数字信号隔离处理部分;

 RS-485/CAN供电需求是:4.5-5.5V/200mA

![image.png]()


**RS-485/CAN隔离供电如何实现?**

 集成度高、外围元件少

 输入电压覆盖2 .25 -30V

 输入过压保护防输入浪涌

 软启动与大容性负载不冲突

 开关速度优化

 抖频优化EMI性能(VPS8505)

 短路保护/过温保护/自恢复

工作温度 -40 - 125℃

)

****VPSC RS-485/CAN隔离供电常规方案****


0305 1W 1500V

0505 1W 1500V

方案优势:可替代模块、方案全贴片、方案成本低。

RS-485/CAN总线,可实现各节点之间自由通信、且只有2根线与外部相连,传输差分信号,可远距离传输,抗干扰能力强,广泛应用于工业控制、汽车、自动化领域。


)

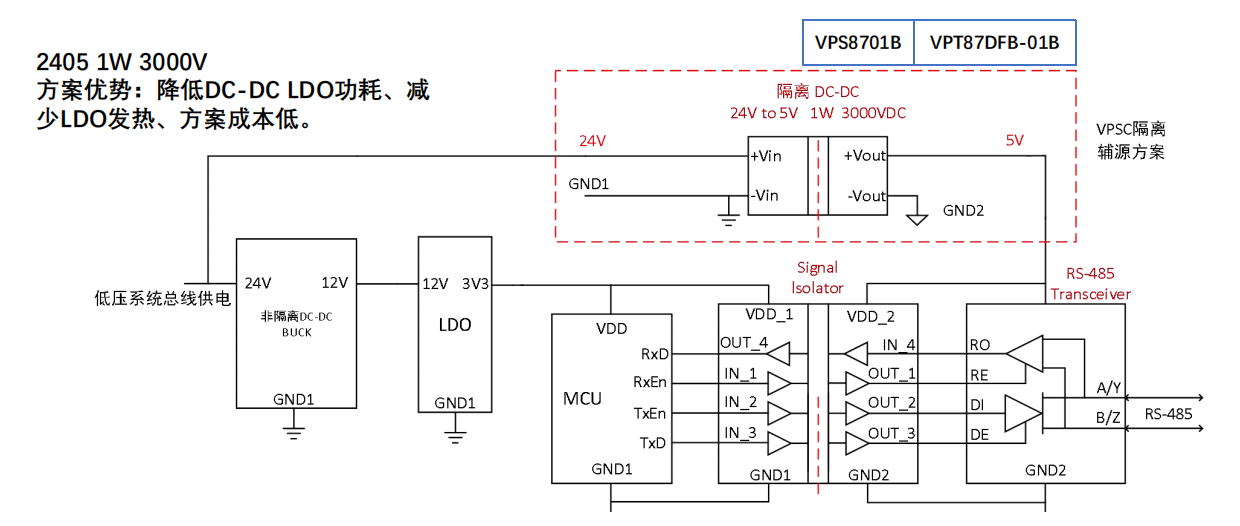

**VPSC RS-485/CAN隔离供电优势方案1**

)


**VPSC RS485/CAN隔离供电优势方案2**

**VPSC RS-485/CAN总线隔离辅源解决方案**
