DC-DC升压芯片通过开关控制结合电感储能实现升压,其核心工作原理可分为以下关键环节:

工作阶段解析

‌储能阶段(开关导通)‌

开关管导通时形成回路:输入电源→电感→开关管→GND

电感电流线性上升,储存磁能,此时二极管截止,电容向负载供电

‌释能阶段(开关关断)‌

电感产生反向电动势形成新回路:输入电源+电感→二极管→输出电容→负载

输入电压与电感电动势叠加,使输出电压高于输入电压


产品描述

H6922是一款外围电路简单的BOOST异步升压恒 压控制驱动芯片,适用于2.8-40V输入电压范 围的升压恒压电源应用领域,启动电压可以低 至2.5V。 芯片会根据负载的大小自动切换PWM,PFM和 BURST模式以提高各个负载端的电源系统效率。 本芯片可以通过EN脚实现低待机关机功能,当EN 脚接VIN的时候,系统正常工作,当EN脚位被拉低,系统关机,此时流入芯片内部的电流小于 2uA,进入低功耗待机模式。 此外芯片还可以通过ROSC脚设置系统开关频率, 当ROSC悬空,开关频率为130KHz,当ROSC拉高, 开关频率为260KHz,如果需要别的开关频率,可 以在ROSC上对地加电阻实现。 芯片支持逐周期的限流保护,输出过压保护以 及过温保护,当保护机制被触发时,芯片会及 时关闭GATE的输出,有效保护电源系统以及输 出负载。 H6922采用ESOP-8封装


产品特征l

宽输入电压:2.8-40V l

最低2.5V启动 l

内置40V的LDO供电 l

低待机功耗95% l

逐周期限流保护l

基准电压精度≤±3% l

支持PWM,PFM以及BUTST工作 l

可设定工作频率l

支持低功耗关机模式l

关机电流小于2uA l

支持输出过压保护l

支持过温保护功能


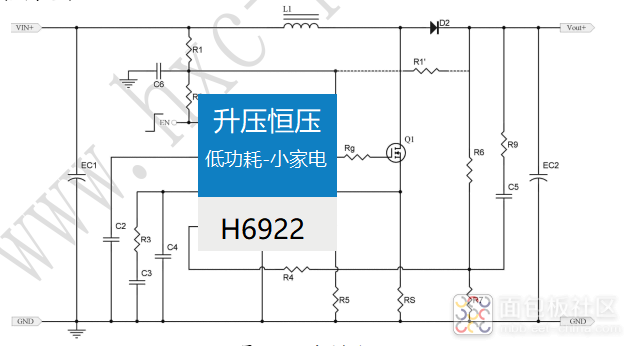

典型应用l

移动设备供电l

音频功放模块供电l

摄影灯光电源l

LCD背光显示 l

太阳能供电应用 H6922-7.3.png
