宝砾微电子 DCDC芯片

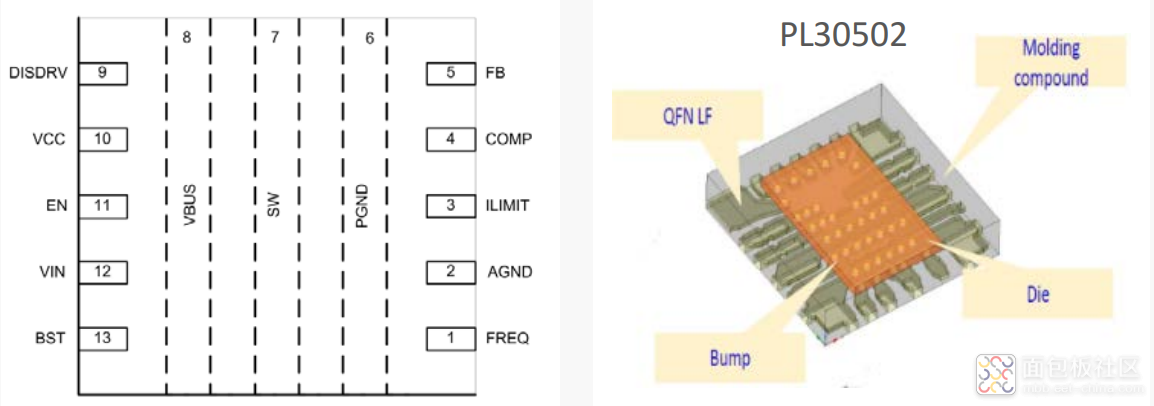

PL30502是一款18V同步升压转换器，内置栅极驱动器用于负载断开。PL30502集成了两个低导通电阻功率FET:一个7mΩ开关FET和一个7mΩ整流器FET。PL30502采用自适应恒定关断时间峰值电流模式控制。PL30502具有有助于提高轻负载效率的内部功能。当输出电流较低时，PL30502将进入DCM模式。PL30502具有可配置功能，包括可编程逐周期电流限制和可编程开关频率功能。PL30502可以在关断时将输出与输入侧隔离。一旦输出短路，它会进入打嗝模式以降低热应力，并在短路条件解除后自动恢复。此外，PL30502还具有OVP和热保护功能，以避免故障操作。PL30502采用3.0mmx3.5mm13引脚VQFN封装，具有增强的散热性能。
产品特点：
o输入电压范围：2.7-20Vo输出电压范围4.5-20V
o内置7mΩ功率MOS
o开关频率最高可达2.2M
o输出短路保护功能
o完美解决传统升压IC无短路保护功能，让系统更安全
o倒扣封装，解决打线封装带来的散热不均匀、电流不均匀、寄生参数大、稳定可靠性差等致命问题
