英集芯IP5362是一款应用于移动电源，充电宝，手机，平板电脑等支持无线充模式的22.5W双向快充移动电源方案SOC芯片,集成同步升降压转换器、锂电池充电管理、电池电量指示等功能。兼容全部快充协议，同步开关放电支持最大22.5W输出功率。多接口可选USB-C/A×1、USB-A×1，双向接口USB-C×2，任意一个接口均支持快充。支持无线充电模式、磷酸铁锂电池、I2C接口等，便于功能扩展。内置开关功率MOS，单电感实现充放电功能，外围器件极少，降低BOM成本。采用QFN48封装，体积小巧，便于集成。

      一、多接口设计，适应多样化充电场景

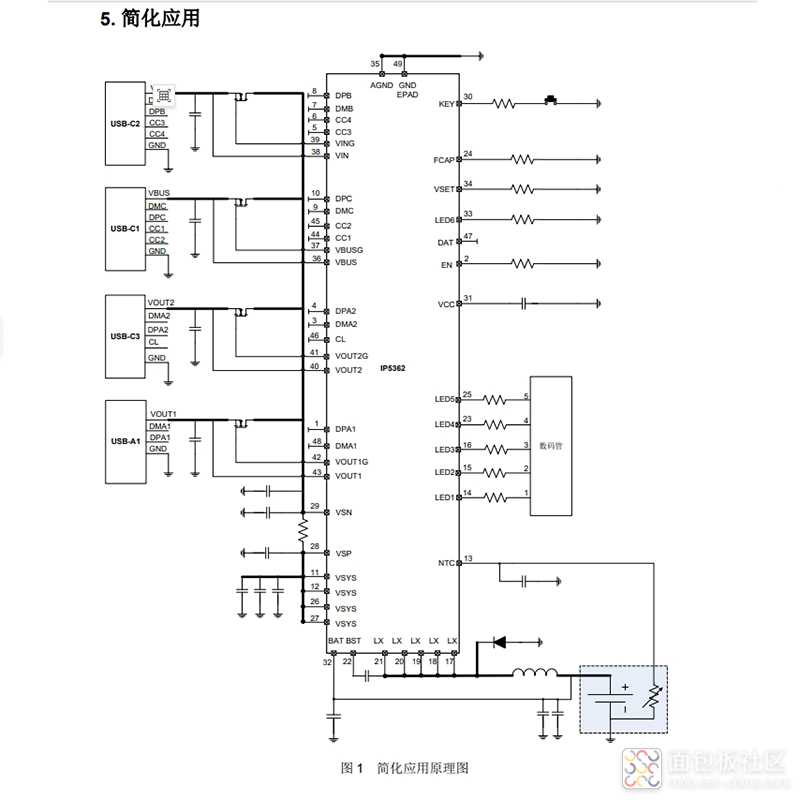

      英集芯IP5362采用多接口设计方案，支持双路USB-C和一路USB-A输出，或USB-C与USB-A组合输出，这种配置可以满足不同设备的充电需求。其USB-C接口具备双向快充功能，在输入和输出场景下都能提供较快的充电速度。

      在快充协议支持方面，IP5362兼容FCP、AFC、PD等常见快充协议，同时支持QC2.0/QC3.0、SCP等协议，能够适配多数主流品牌设备。这种协议兼容性使得IP5362可以为用户提供较为便捷的充电体验。

      二、能效优化，智能功能提升使用体验

      英集芯IP5362内置同步升/降压转换器，在5V@2A条件下同步开关放电效率达到95%左右，有助于提高能源利用率。芯片还具备线损补偿功能，可以调节输出电压，保持充电过程中的电压稳定。

      在电量管理方面，IP5362采用14-bit ADC技术测量电池电压和电流，提供相对精确的电量显示。它支持LED和数码管等多种电量显示方式。此外，IP5362还具有负载检测功能，在轻负载时可自动进入待机模式，有助于降低能耗。

      三、安全防护，多重机制保障使用安全

      英集芯IP5362设置了多种保护机制，包括输入过压、欠压保护，输出过流、过压、短路保护，以及电池过充、过放、过流保护。这些安全措施有助于确保设备在不同使用环境下的可靠性。芯片还内置温度、电压控制环路，可以调节充电电流，减少安全隐患。

      四、集成设计，简化产品开发流程

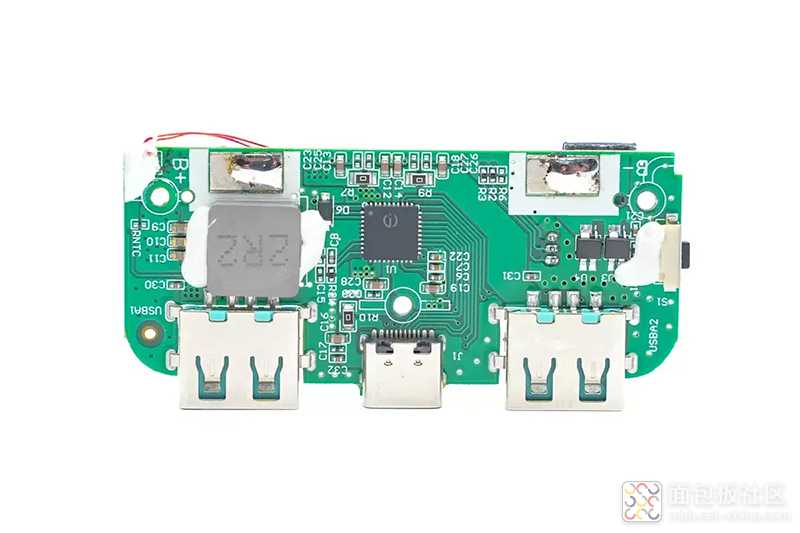

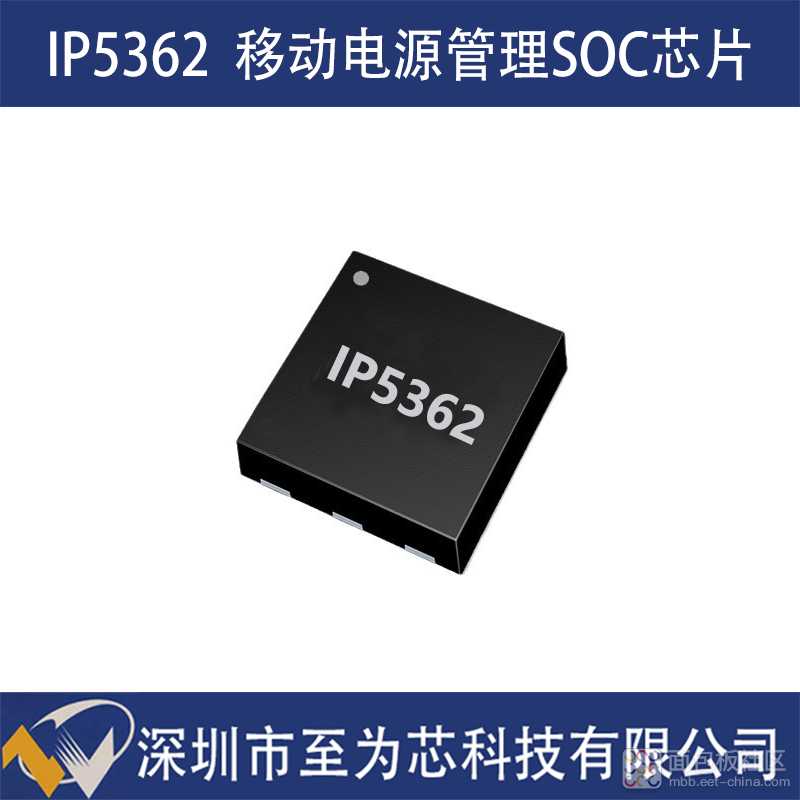

      英集芯IP5362采用QFN48封装，内置开关功率MOS，仅需单电感即可实现充放电功能，外围器件较少。这种集成设计有助于简化电路结构，降低开发难度和生产成本。

      五、应用广泛，适配多种使用场景

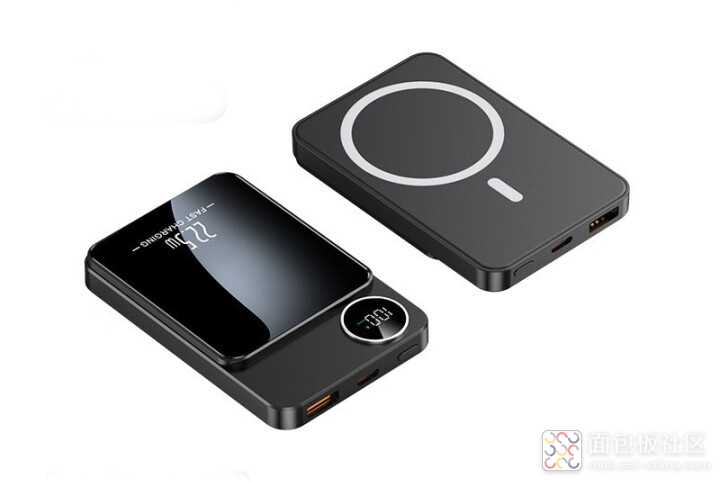

      英集芯IP5362适用于移动电源、充电宝、手机、平板电脑等便携设备。其设计兼顾了日常使用和旅行等场景的充电需求。同时，IP5362还支持无线充电模式，为无线充电设备提供了可行的解决方案。

      六、结语

      在当前快充技术不断发展的背景下，英集芯IP5362以其多接口设计、能效优化、智能管理、安全防护和集成化特点，为移动电源快充领域提供了一个值得考虑的选择。这款芯片的推出，为提升充电体验提供了新的可能。
