PCB板子左右镜像问题

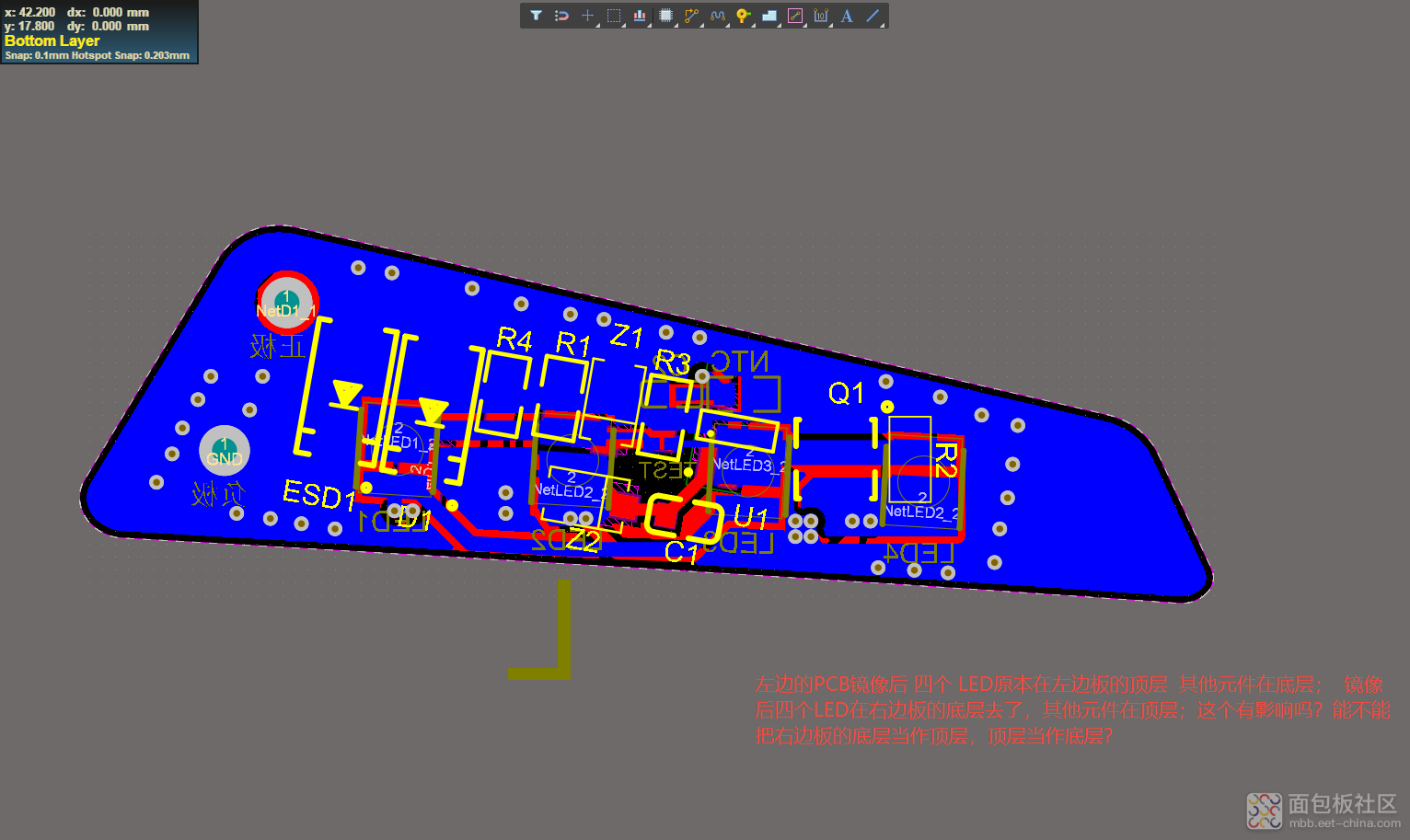

1.左边的PCB镜像后 四个 LED原本在左边板的顶层  其他元件在底层；  镜像后四个LED在右边板的底层去了，其他元件在顶层；这个有影响吗？能不能把右边板的底层当作顶层，顶层当作底层？（全选后按L，这样看起来管脚序号都错乱了，肯定不行）

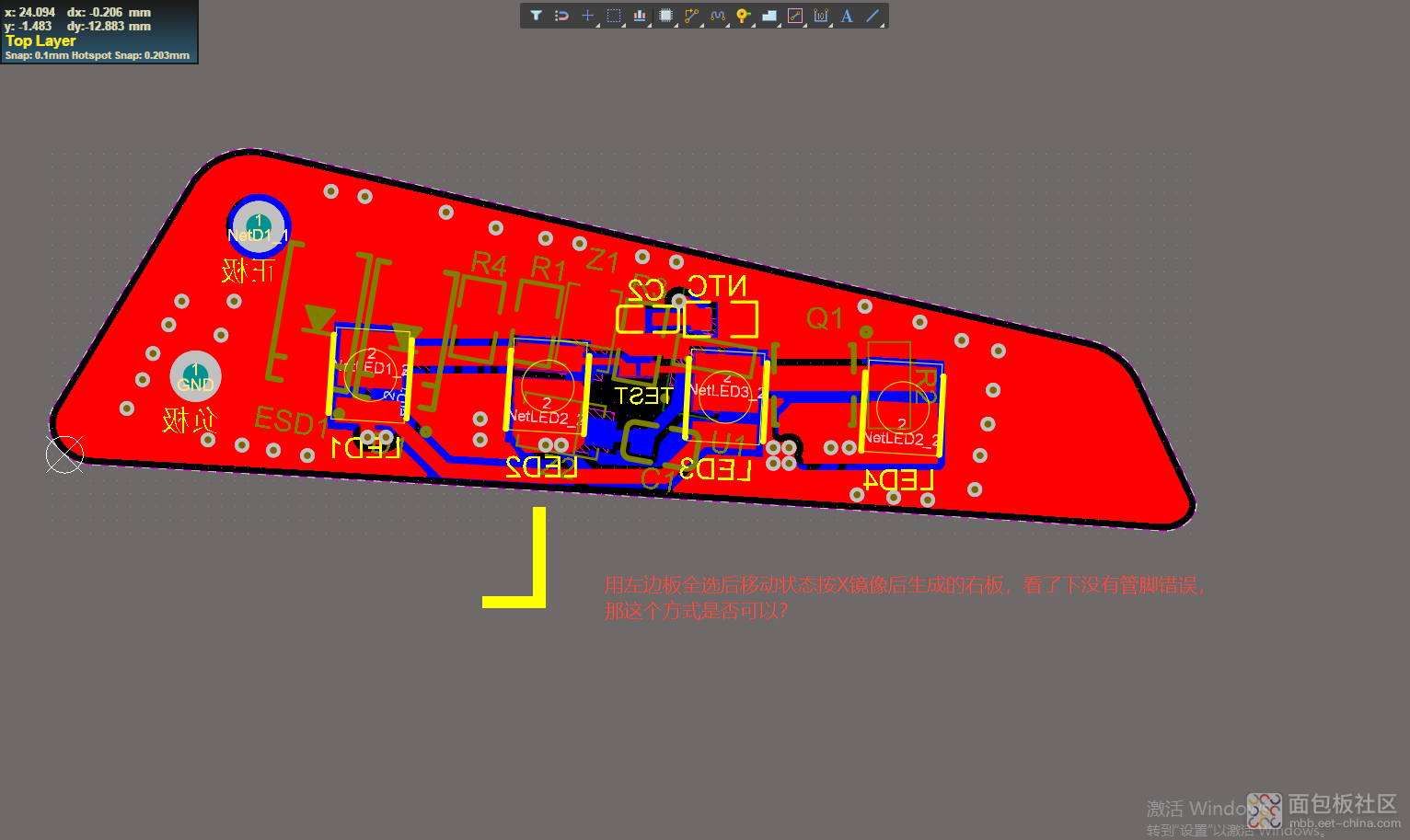

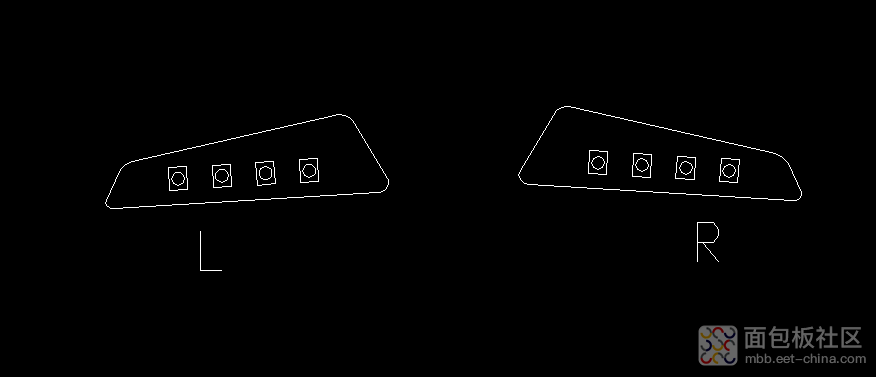

2.用左边板全选后移动状态按X镜像后生成的右板，看了下没有管脚错误，这样应该是可以的吧？ 左边的PCB镜像后 四个 LED原本在左边板的顶层 其他元件在底层； 镜像后四个LED在右.png 用左边板全选后移动状态按X镜像后生成的右板，看了下没有管脚错误，.png.png 左右板版框示意图.png 左右板.zip (2.51 MB, 下载次数: 0)
