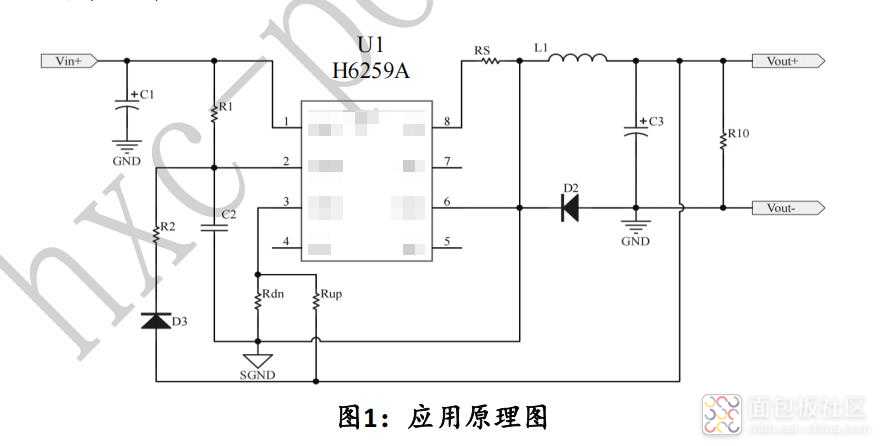

H6259A DCDC 降压恒压芯片
功能特性
高耐压与宽输入电压范围:内置 200V 耐压 MOS,支持输入高达 180V 的高压,可适应 24V、48V、60V、80V、100V、150V、200V 等多种电压输入,能满足电动车等不同设备的供电需求。
恒压输出与电压可调:支持输出恒定电压,通过调节 VFB 采样电阻,可灵活设置输出电压,最低可调节至 3.3V,可满足如电动车仪表等多种负载对不同电压的需求。
大电流输出能力:能够向负载提供 1.5A 的连续电流,可为功率需求较大的负载稳定供电。
电流限制功能:支持最大电流限制,可通过修改 CS 采样电阻来设置输出电流最大值,有效保护芯片和负载免受过流损坏。
工作模式
固定开关频率:典型开关频率为 130KHz,设计有最小开关频率 5KHz,确保良好的输出动态响应,使芯片在不同负载条件下都能稳定工作。
轻载高效模式:在轻型负载下,H6259A 将进入 PWM+PFM 模式,以获得较高的转换效率,减少电能损耗。
保护机制
多种保护功能:内部集成了热保护、输出短路保护、输出电流限制等功能,提供可靠的容错操作,确保芯片在各种异常情况下的安全运行。
软启动功能:集成软启动功能,可以大幅度减弱热拔插产生的浪涌对芯片的损坏及输出电压过冲,延长芯片和其他电路元件的使用寿命。

封装形式:采用 ESOP-8 封装,芯片底部设计有散热片,能有效将芯片工作时产生的热量散发出去,保证芯片的稳定性能。
