虽然可以买到商品成品，且会比我们做出来的东西更美观，性能指标更强，但是在折腾中学习，按照自己的需求进行优化改动，享受创造的喜悦，不正是创客精神嘛。
本项目使用手头现有的硬件，旨在将树莓派Zero作为飞控图传使用，本以为会很简单，但是软件适配方面遇到一些问题，困扰了很久。
- 硬件部分
Raspberry Pi Zero v1.3
otg table & usb wifi dongle (Xiaomi wifi)
Raspberry Pi Camera Module v1.3
LattePanda With LCD Display
1.1 RPi Zero介绍

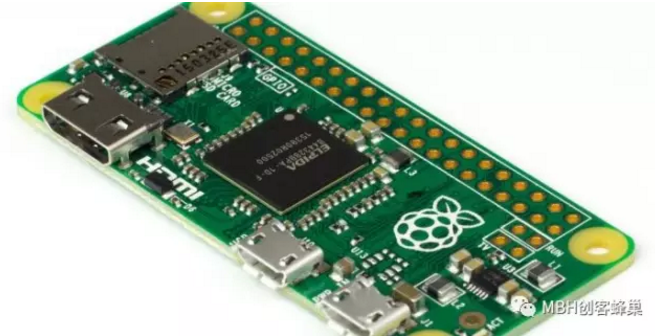

Zero体积小巧 (可以当钥匙扣)，性能足够，兼容树莓派软硬件资源，这几点让它非常适合做一些硬件相关的创意项目。如果把它当做一个小号的树莓派使用，那真是买椟还珠？我们看看它的相关配置：
1GHz单核CPU
512MB 内存
Micro-USB OTG 接口（可用于供电）
Micro-USB 电源接口
树莓派 40-pin GPIO引脚
CSI 摄像头接口 (仅支持 v1.3)
这里我们准备通过GPIO接口供电，OTG接口连接USB无线网卡与胖哒通讯，搭建Web服务器向LattePanda传输视频流。写这篇文章的时候新版的RPi Zero W(ireless)已经发布，增加了蓝牙无线模块，更加方便，但是我没有，而且很难买T_T。
1.2 Zero 供电
“要有电——《创世纪》”
虽然官方仅说明使用Micro USB PWR接口供电，但是使用过程中可以发现OTG接口和GPIO引脚也可以但是不推荐（缺少保护电路）。OTG供电可以参考我之前写的文章《一根数据线玩转树莓派Zero》，不再赘述。因为飞控上不能搞个充电宝弄根数据线，所以准备通过杜邦线连接GPIO接口进行反向供电，这里需要稳定的5v电压，否则可能有损害zero的风险！

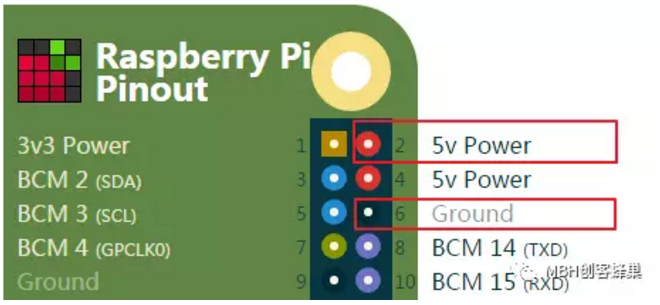

如图所示，引脚2接+5v，引脚6接地。
更多讨论与电路原理图等请移步：
How do I supply power through the GPIO?
Power Through GPIO
How do I power my Raspberry Pi?
当然也可以使用专门的供电拓展模块，比如Pimoroni Zero LiPo：
1.3 RPi Camera Module
Zero仅支持RPi Camera v1.3，彼时zero发布时并没有v2的摄像头模块。关于RPi摄像头模块的详细信息务必阅读eLinux的页面。
v1.3采用OmniVision OV5647摄像头组件，支持500万像素，实测效果还不错，比较清晰。
需要注意的是，RPi和RPi Zero CSI摄像头接口大小是不一样的，v1.3默认只有适用尺寸较大的RPi接口排线，想用在Zero上的话需要额外购买排线。还需购买亚克力支架。
1.4 Wireless Communication
因为在室外操作，信号衰减较小，这里我们的方案是otg线+小米随身wifi(采用mt7601u芯片)进行无线传输。使用小米wifi的原因是因为mt7601u功耗很小，稳定性/发热/传输速度距离都可以接受，后期可能会换用模块或者加装天线。
当然也可以选用现成的模块，比如Red Bear IoT pHAT：
- 软件部分
2.1 Zero操作系统选择
操作系统是相当于开车的司机，为zero选择一个合适、方便的系统如虎添翼。由于项目需要，我们选择headless模式进行操作，不需要图形界面，这里讲两个系统：Raspbian和DietPi。
一直以来使用的且十分推崇的树莓派操作系统，有些过相关介绍，很久没更新了，现在又增加了很多新特性。其特色包括性能优化，可以快速方便地自动安装配置各种软件，无痛学习上手树莓派，另外作者的脚本写的很棒，可以学到很多东西。
虽然DietPi支持Zero，但是对OTG 虚拟网卡支持并不好，所以最近一直在尝试进行适配，也遇到了很多问题，卡在这里很久，记录如下。
按照《一根数据线玩转树莓派Zero》的方法，分别更改boot分区下cmdline.txt和config.txt文件，启用usb gadget ether功能，并在/etc/network/interfaces里预增加usb0虚拟网卡相关设置文件。使用MicroUSB连接Host后，正常上电可以识别到LAN连接，但是
使用ssh登录zero，即使开启了网络共享zero也无法上网；
windows可以ping通zero，反向ping则无响应。
以上问题在使用Raspbian Lite时并不存在，经提醒，使用Wireshark软件进行局域网抓包分析和USB2TTL串口模块直接调试的方式寻找分析问题。结果如下：Wireshark可以捕获主机ping zero的ICMP协议包，反向无任何响应。最后尝试关闭Windows防火墙解决，怀疑是Raspbian正常使用，没有测试ping命令，所以默认为无需关闭防火墙，这里绕了很大弯路。
注意，开启网卡混淆模式进行监听数据包时，ping命令会返回(DUP!)，提示数据包重复。
此时仍然无法上网，ping www.baidu.com提示unknown host，直接ping IP地址ok，cat /etc/resolv.conf没有发现正确的DNS服务器地址。手动在interfaces文件增加dns-nameservers 114.114.114.114后解决，可以正常联网并更新系统。
注意，插拔zero后可能会无法联网，此时关闭|重新开启主机网卡网络共享稍等即可。
完成以上设置之后，安装Lighttpd网页服务器、php等之后，重启失败，串口无任何输出。如此这般，屡试不爽。长久的沉默与崩溃，遂放弃。经历阅读DietPi脚本源码，完善修改相关设置，查看了很多Gadget相关驱动说明和其他文档资料，都准备向github上提交commit了，然后又回到原点，个中滋味，百般无奈。
注意，使用otg时推荐使用Raspbian，在正式环境（GPIO供电+USB无线网卡），DietPi是没问题的。
2.1.2 Raspbian Jessie Lite
平复一下心情之后，我们回到树莓派基金会官方推荐的Raspbian Lite，无图形界面，没有预装各种Bloatware。之前的文章是以此为基础进行演示的，各方面比较完善。安装使用过程中比较顺利。
2.2 RPi Cam Web Interface
Camera 图像传输与控制首先想到的是使用RPi Cam Web Interface来管理Camera和传输图像：
Web based interface for controlling the Raspberry Pi Camera, includes motion detection, time lapse, and image and video recording。控制树莓派摄像头的网页前端，支持motion运动检测、定时拍摄以及图像、视频录制。
eLinux wiki 介绍：http://elinux.org/RPi-Cam-Web-Interface
GitHub项目主页：https://github.com/silvanmelchior/RPi_Cam_Web_Interface
相关讨论：http://www.raspberrypi.org/forums/viewtopic.php?f=43&t=63276
项目架构如下，主要包括motion——负责运动检测、raspimjpeg——图像捕获与视频流传输、Web Server (Apcahe|Ngnix|Lighttpd)——网页控制界面。受限于zero的性能，以及并不需要多少高级特性，这里Web Server选用更轻量的Lighttpd。
原本执着于DietPi就是因为可以一键安装配置好各种软件，RPi-Cam-Web-Interface也在其中。因为存在问题没解决，所以按照Daniel Knight的脚本手动操作，仍然失败。。。最终在Raspbian上按照官网的方法安装成功。
启用RPi Camera：sudo raspi-config命令
正确连接Camera：金手指朝下（LattePanda也是如此）
安装RCWI：
更新系统并安装git
sudo apt update && sudo apt dist-upgrade && sudo apt install git
下载源码并进行安装
git clone https://github.com/silvanmelchior/RPi_Cam_Web_Interface.git
cd RPi_Cam_Web_Interface
chmod u+x *.sh sudo
./install.sh
期间会跳出一个命令行对话框：
使用Backspace键删除，无法使用Del。如图所示，则可以通过在浏览器里输入 Interface，且开机自动运行。这里[url=]pi_ip[/url]填入树莓派的ip地址，我这里是192.168.137.2。
注意：
关闭camera上的红色led可以在/boot/config.txt文件增加disable_camera_led=1
只想要最简洁的图像界面可以访问[url=]pi_ip[/url]/rcam/min.php
Zero 图像传输部分
分别是a. OTG线+USB无线网卡(RT3070为例，小米WIFI没找着); b. Zero本体; c. RPi Camera + 排线; d. CH340G TTL转USB模块，可以进行调试同时通过GPIO引脚为树莓派提供5v供电。正式版仅需要两根线为Zero供电即可。
LattePanda 获取Zero实时图像（网页）

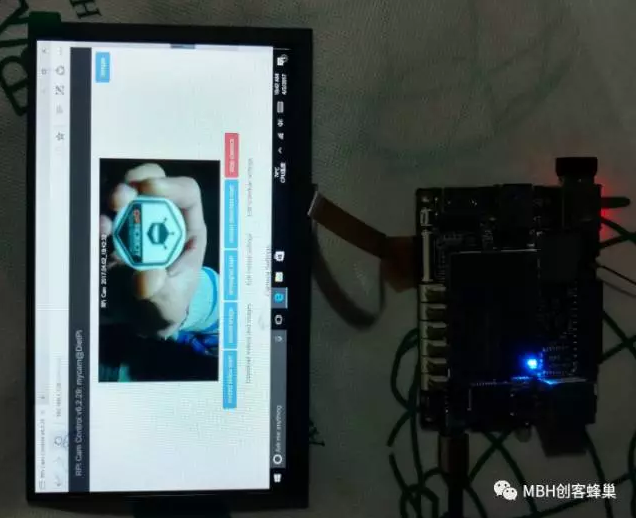

帧率和清晰度都相当可以，拍得比较糊，大家凑合着看，看不清的想象一下。只需要在LattePanda里打开网页，地址填[pi_ip/dietpicam]即可。注意在System里设置为Default Steam比MJPEG Steam流畅。
移动设备获取Zero实时图像（网页）
和PC版基本相同，注意似乎同时只支持串流到一个设备。
移动设备获取Zero实时图像（APP）
这里可以使用免费版的IP Cam Viewer Lite（支持Android和iPhone），当然你也可以购买Pro版，不过Lite版足够使用了。ICVL内置支持RPi-Cam-Web-Interface，如图添加摄像头，修改相关参数。
PC软件获取Zero实时图像（待补充）
因为RPi-Cam-Web-Interface支持视频串流，我们可以使用VLC或者自己写软件（比如QT编写的图形界面程序）直接播放视频流，由于遇到一些问题，后面再完善相关内容。
总结
以上通过多种方式获得树莓派Zero传输过来的实时图像，并且清晰度和帧率都相当不错，符合我们的项目预期。在室外可以让树莓派或者LattePanda建立无线热点，提供两者通讯的手段，当然，WiFiDirect也可以，待求证。
