去年年底，我完成了大功率开关电源主回路设计，该电路采用的是全桥拓扑经过高频变压器转换再整流，实验项目是三相进线15V/6KA输出。其中，主回路的保护设计及报警设计是必不可少的。我首先想到的是，通过单片机输出控制[url=]继电器[/url]动作，而且由于抗干扰的要求，我必须通过光耦隔离。。于是乎，光耦隔离[url=]继电器[/url]保护电路设计应需而生。

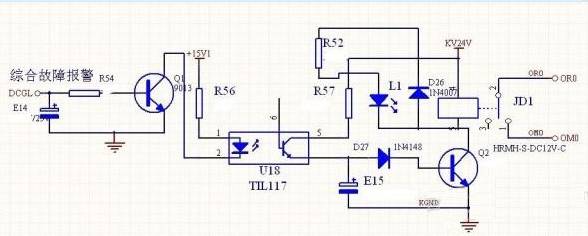

主要电路设计如下图：　

该继电保护主要隔离应用的是TI公司生产的TIL117光耦芯片。该芯片无需供电，通过光耦二极管上拉15V电源输出15mA即可正常工作，有效隔离了输出侧对主回路的电磁影响。。

另外该电路还有一个+24V供电电源，大部分[url=]继电器[/url]设计的时候都需要24V，该电源设计图如下：　

该电路主要的稳压芯片采用的是生产设计的UA7824芯片，该芯片输入电压可调范围宽，稳压性能好，功耗低价格低廉。在继电器电路设计的图纸中，稳压电源我大部分是用的这个芯片。
