关于数字电源控制中适用的８位芯片(MCU：Micro Controller Unit)、MD660x系列产品的介绍。MD660x系列具备了电源控制中必要的功能和性能的小型低消费电力的芯片，能够很容易的构造数字电源。
MD6601/6602系列

概要

MD6601/6602系列是适用于例如数字电源等功率变换用的8位MCU。搭载了8位CPU和高性能的16位的TinyDSP两种核心，特别适于与电源控制等需要高速运算的应用场合，可以实现智能化和低功耗。同时，其具有的丰富的模拟功能，高分辨率的PWN等系统支持功能，可以实现高效率和高性能的功率控制应用。

特性
●   丰富的模拟功能
     模拟功能间，模拟和外部端子间可以通过编程相连接
      A/D转换器、比较器、通用运算放大器等内置
● 高性能DSP运算
    8bitCPU和16bitTinyDSP两种核心
    运算处理由TinyDSP并行运算
● 周辺寄存器之间的自动数据传输（DSAC）
  内置周边功能的寄存器之间数据自动传输
  A/D转换器、TinyDSP、PWM间的数据自动传输和CPU的介入
  可以用反馈进行控制
  这期间，CPU集中处理异常检测和通信处理等。
● 系统支持功能
   FLASH内存、定时器、串行通信、振荡器、重置电路等

主要规格
应用
DC/DC电源、AC/DC电源、LED照明、LED标牌、电机控制、充电器等

内部电路图

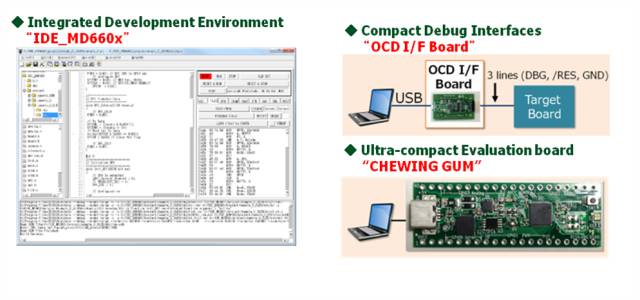

开发环境
MD6603FNV
概要
MD6603，是在原有的MD产品内置「8 bitCPU + 16 bitTinyDSP（×2   )」基础上增加了可强化新规电源的多任务处理功能的专用的核心「EPU」的数字控制电源专用控制芯片。零时间任务切换的16位处理器EPU和TinyDSP以及丰富的模拟功能，高分辨率PWM等密切协作，使得数字控制电源必要的复杂的实时处理可以实现低延迟执行。并且，丰富的模拟功能，高分辨率PWM等提供了强有力的系统支持功能，可以实现高效率高性能的功率控制应用。另外，MD6603对三垦电气所有的数字控制电源必要的经验技术各处加以加进，从而比以往产品使用更加得心应手。使用MD6603，可以期待容易实现高性能、高功能的数字控制电源。

特性
●可以实现复杂的实时处理的内核处理器CPU，TinyDSP及EPU搭载
（EPU：可以零时间任务切换处理器。基于强大的命令群，实现低延迟的复杂的实时处理）
● 丰富的模拟功能
   高速（4 MSPS）的12 bit   A/D变换器（2单元），具有参考电压的比较器、通用运算放大器等内置
● 高性能/高分辨率PWM
   可以设定最小1.04ns PWM输出分辨率
   死区时间自动设定，比较器等外部事件同步Duty Cut，Cycle   Cut可能
● 与周边功能的通信
   周边功能根据输出的事件信号，在内置周边的寄存器间自动传输数据
   A/D变换器，Tiny   DSP、EPU、PWM间的数据自动传送，不需要CPU的参与控制
   在此期间，CPU仅做通信处理和Log记录等系统专门处理
● 系统支持功能
   FLASH存储器、时钟，串行通信，内置振荡器，复位电路等。

主要规格
应用
DC / DC电源、AC /   DC电源、LED照明、LED标牌、电机控制、充电器等

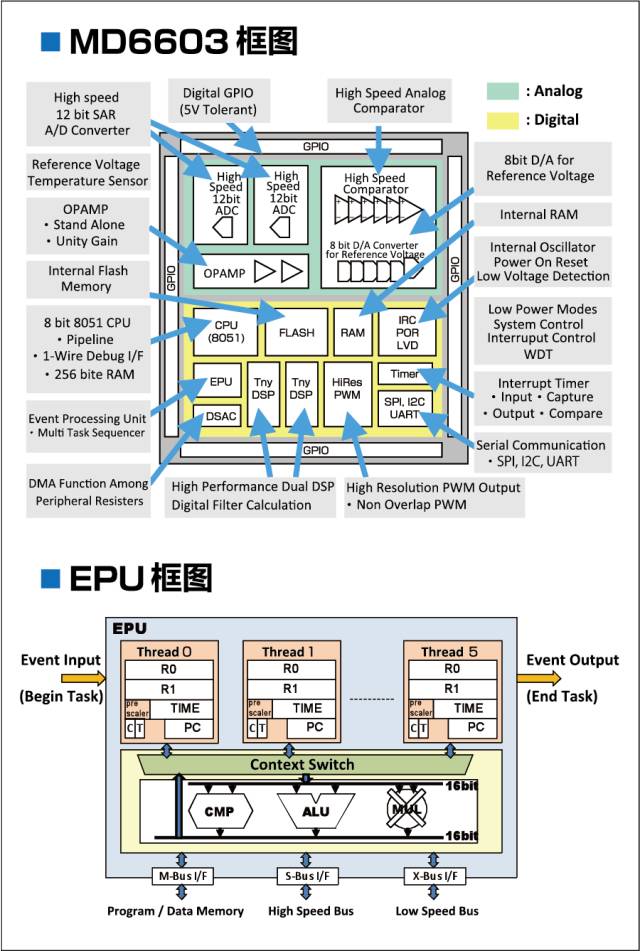

内部电路图
