一个最简单的微型FM无线话筒电路

2020-7-29 09:56:16 显示全部楼层
来源:老马识途单片机

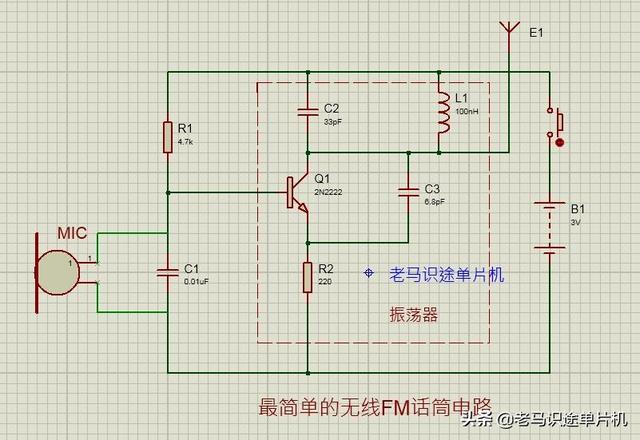

电路图如下。
图1 最简单的FM话筒电路

这个电路整个只有10来个元件,并且这些元件都很常见、价格也很低廉。电路中起主要作用的就是三极管和几个无源元件(电阻、电容、电感就是典型的无源元件)。当然,这个FM无线话筒效果可能不大好,但是从这个电路可以了解FM电路的基本结构和原理。
用这个电路做的无线话筒体积可以做到很小-一个一元硬币大小,但是别看它不起眼,它的发射距离可一点也不近--其发射距离可达50米。这个电路的发射频率范围在88~108MHz范围之内,想一想城市里的调频广播的频段是多少?对了,调频广播的的频段就是88~108MHz,那这样的话,我们拿一个带调频的收音机就能够接受到这个话筒发出的音频了。
来分析一下整个电路的工作原理。
1、首先,电阻R1和话筒MIC(话筒也是有内阻的)组成一个分压器。我们知道话筒MIC的作用是将声音信号转化为电信号。当我们对着MIC说话时,声音信号就转换为电信号进入三极管Q1的基极(b极)。我们再看图中,虚线框内的几个元件实际是一个振荡器,它的作用是产生高频载波信号。三极管同时还是一个调制器,它负责把低频有用信号(也就是话筒里面输出的信号)与高频载波进行“嫁接”-也就是FM调制。(想一想收音机里的调制和解调的目的和原理),最后形成一个载着音频信号的FM信号从天线E1发射出去。
2、电容C2和电感L1构成的储能电路形成振荡器。
3、天线E1的制作:用一根长度25cm,直径1mm的导线就可以。
4、电感L1的制作:用直径0.5mm的带绝缘表面的导线在直径为1cm的塑料骨架上绕5匝即可。调整匝距或者匝数可以改变这个无线话筒的发射频率。
5、调整L1和电容C2,就可以使用调频收音机寻找到这个无线FM话筒所发出的信号,通过收音机的解调能够还原该话筒所发出的声音。


来源:老马识途单片机
