TL335x-EVM是一款基于TI Sitara系列评估板

2020-8-7 16:38:25 显示全部楼层
评估板简介创龙TL335x-EVM是一款基于TI Sitara系列AM3352/AM3354/AM3358/AM3359 ARM Cortex-A8高性能低功耗处理器设计的评估板,由核心板和底板组成。核心板经过专业的PCB Layout和高低温测试验证,稳定可靠,可满足各种工业应用环境。
评估板接口资源丰富,引出双路千兆网口、HDMI、GPMC、CAN等接口,方便用户快速进行产品方案评估与技术预研。

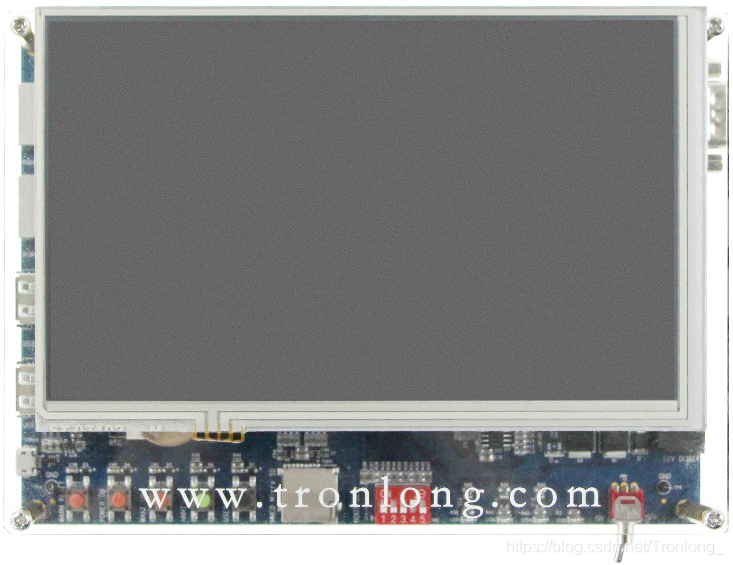

图 1 评估板正面图




图 2 评估板正面图



图 3 评估板斜视图



图 4 评估板侧视图1



图 5 评估板侧视图2



图 6 评估板侧视图3



图 7 评估板侧视图4

典型用领域
  • 通讯管理
  • 数据采集
  • 人机交互
  • 运动控制
  • 智能电力

软硬件参数硬件框图


图 8 评估板硬件框图


图 9 评估板硬件资源图解1


图 10 评估板硬件资源图解2


硬件参数

表1
CPU
CPU:TI Sitara AM3352/AM3354/AM3359
ARM Cortex-A8,主频800MHz/1GHz
1x PRU-ICSS,PRU-ICSS子系统含两个PRU(Programmable Real-time Unit)核心,支持EtherCAT等协议(仅限AM3359)
1x SGX530 3D图形加速器(仅限AM3359和AM3354)
ROM
256/512MByte NAND FLASH或4/8GByte eMMC
64Mbit SPI FLASH
4Kbit FM24CL04B-GTR FRAM
RAM
256/512MByte DDR3
SENSOR
1x TMP102AIDRLT温度传感器
B2B Connector
2x 50pin公座B2B连接器,2x 50pin母座B2B连接器,共200pin,间距0.5mm,合高3.5mm
LED
2x电源指示灯(核心板1个,底板1个)
5x用户可编程指示灯(核心板2个,底板3个)

KEY
1x电源复位按键
1x系统复位按键
1x唤醒按键
1x非屏蔽中断按键
1x用户输入按键
SD
1x Micro SD接口
USB
1x USB 2.0 DRD(Dual-Role-Device - Host or Device),Micro USB接口
4x USB 2.0 HOST接口
RTC
1x RTC座,适配纽扣电池ML2032(3V可充)、CR2032(3V不可充)
ADC
1x 8-ch 12-Bit ADC,200K Samples Per Second,2x 5pin排针方式,间距2.54mm,电压输入范围一般为0~1.8V
DISPLAY
1x HDMI OUT接口
1x LCD RES电阻触摸屏接口,40pin FFC连接器,间距0.5mm
UART
1x Debug UART,UART3,Micro USB接口
1x RS232 UART,UART0,DB9接口
1x RS485 UART,UART1,3pin 3.81mm绿色端子方式
Ethernet
2x RGMII,RJ45接口,10/100/1000M自适应
CAN
1x CAN,3pin 3.81mm绿色端子方式
IO
1x排针拓展接口,2x 12pin规格,间距2.54mm,包含GPMC、GPIO等拓展信号
1x排针拓展接口,2x 15pin规格,间距2.54mm,包含McASP、I2C、GPIO等拓展信号
JTAG
1x 14pin TI Rev B JTAG接口,间距2.54mm
BOOT SET
1x 5bit启动方式选择拨码开关
SWITCH
1x电源摇头开关
POWER
1x 12V2A直流输入DC417电源接口,外径4.4mm,内径1.65mm

软件参数

表 2
ARM端软件支持
Linux-4.9.65,Linux-RT-4.9.65
图形界面开发工具
Qt
软件开发套件提供
Processor-SDK Linux-RT
驱动支持
NAND FLASH
DDR3
SPI FLASH
eMMC
MMC/SD
UART
LED
BUTTON
RS232/RS485
TEMPERATURE SENSOR
McASP
I2C
CAN
Ethernet KSZ9031 RGMII
USB 2.0
GPIO
7in Touch Screen LCD(Res)
PWM
eQEP
RTC
eCAP
ADC
USB WIFI
USB 4G
USB Mouse


开发资料
  • 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
  • 提供系统烧写镜像、内核驱动源码、文件系统源码,以及丰富的Demo程序;
  • 提供完整的平台开发包、入门教程,节省软件整理时间,上手容易。
开发例程主要包括:
  • Linux应用开发例程
  • Qt开发例程
  • EtherCAT开发例程
电气特性工作环境

表 3
环境参数
最小值
典型值
最大值
核心板工作温度
-40°C
/
85°C
核心板工作电压
/
5V
/
评估板工作电压
/
12V
/



功耗测试

表 4
类别
工作状态
电压典型值
电流典型值
功耗典型值
评估板
空闲状态
12.0V
0.31A
3.72W
满负荷状态
12.0V
0.38A
4.56W
备注:功耗测试数据与具体应用场景有关,测试数据仅供参考。
空闲状态:无任何外设,连接RGMII到路由器(用于读取稳定状态的温度),启动Linux系统;
满负荷状态:无任何外设,连接RGMII到路由器(用于读取稳定状态的温度),启动Linux系统,运行DDR压力读写测试程序。


机械尺寸图
表 5

核心板
评估底板
PCB尺寸
58mm*35mm
180mm*130mm
PCB层数
8层
4层
板厚
1.6mm
1.6mm
安装孔数量
4个
8个


图 11 核心板机械尺寸图(顶层透视图)


图 12 评估底板机械尺寸图
