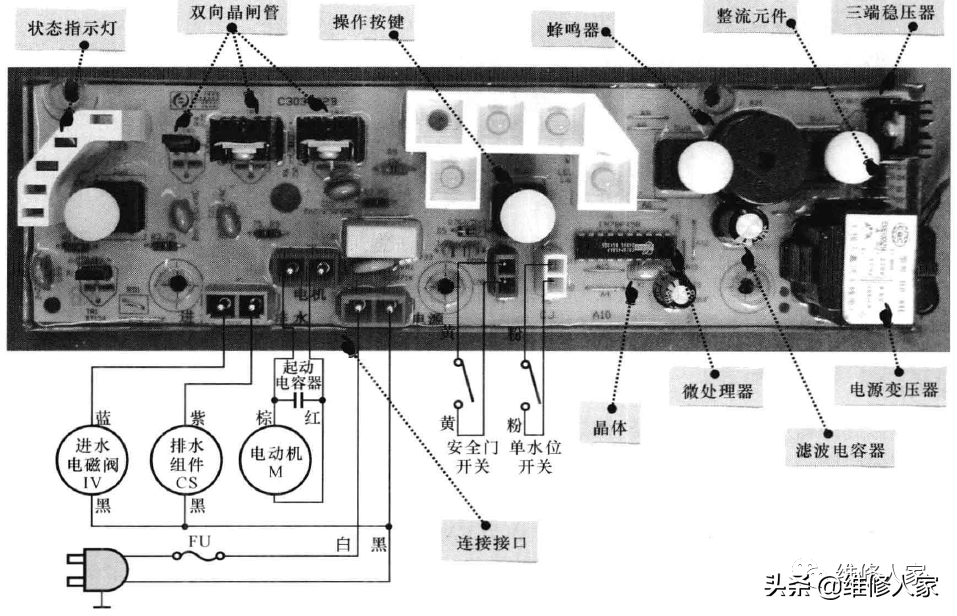

洗衣机的操作控制电路(电脑板)是由各种电子元器件组合连接而成,如下图所示。由图可知,操作控制电路是以操作控制电路板为主体,并通过操作控制电路板上的连接接口与洗衣机中各机电部件相关联,确保对各电子元器件和机电部件的供电及工作状态进行控制。这是一种复杂的控制关系,如果想了解洗衣机操作控制电路的工作原理,首先要从操作控制电路中的基本元器件入手,了解洗衣机操作控制电路的结构、特征及功能特点。

由上图可知,操作控制电路板主要是由微处理器、晶体、电源变压器、整流元件、三端稳压器、双向晶闸管、蜂鸣器及操作按键、滤波电容器、状态指示灯等构成。
这些元器件都是洗衣机操作控制电路中非常重要的电子元器件,这些电子元器件相互关联构成电路,工作时相互配合,通过操作控制电路板上提供的连接接口,与相关联的机电部件一同提供工作电压和控制信号,确保洗衣工作的顺利进行。
1.微处理器
在洗衣机的操作控制电路中,微处理器是整机的控制核心。微处理器内部程序可对输入的人工指令信号进行识别,然后输出相应的控制信号,实现对整机各功能的控制,同时还将洗衣机的工作状态信息传递给指示灯,进行显示。

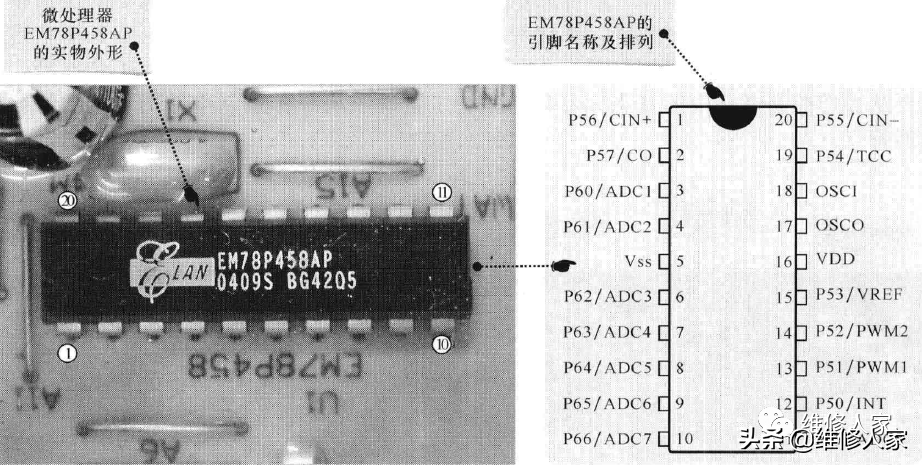

下图所示为惠而浦W14231S型波轮式洗衣机操作控制电路中微处理器的实物外形及引脚名称,洗衣机操作控制电路中的微处理器大都为多引脚的双列直插式集成电路,且外形多为黑色矩形块元件,在操作控制电路板上较为明显,比较容易识别。


2.晶体(晶振)
晶体也是构成洗衣机操作控制电路的重要元件,它与微处理器内部的电路一起构成晶体振荡器,用于为微处理器提供晶振信号,也是保证微处理器正常工作的基本条件之一。

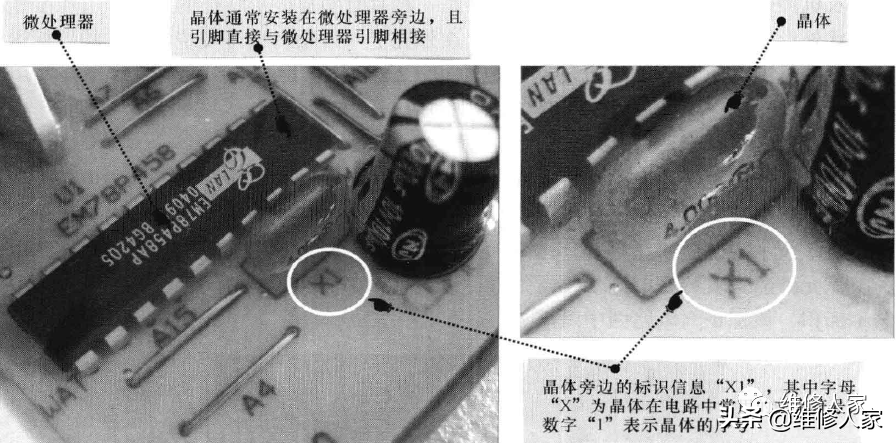

在洗衣机操作控制电路板中,晶体一般位于微处理器附近,且一般在靠近该晶体附近的印制电路板上会印有“X+数字”等信息,用以标识其名称(与电路图中对应)。
3.电源变压器
洗衣机操作控制电路中的电源变压器多为降压变压器,用于将交流供电接口送来的交流220V电压降压为交流低压,再将交流低压送往后级整流二极管、滤波电容器整流滤波后, 变为直流电压为其他元器件供电。

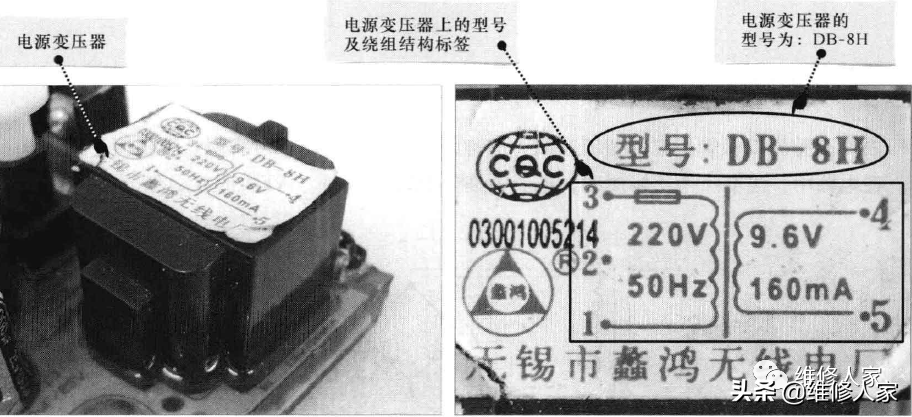

通过电源变压器标签中显示的绕组结构可知,电源变压器一次绕组侧(输入端)电压为交流220V;二次绕组侧(输岀端)电压为交流9.6V,额定输出电流为160mA。
洗衣机操作控制电路板上的电源变压器是一种具有明显外形特征的元件。电源变压器多采用块状外形,体积较其他元件大一些,且在外壳上一般贴有型号及绕组的结构等标识。另外,一般在靠近电源变压器附近的印制电路板上会印有“T+数字”等信息(有些用字母“B+数字”),用以标识其名称(与电路图中对应)。
4.整流器件

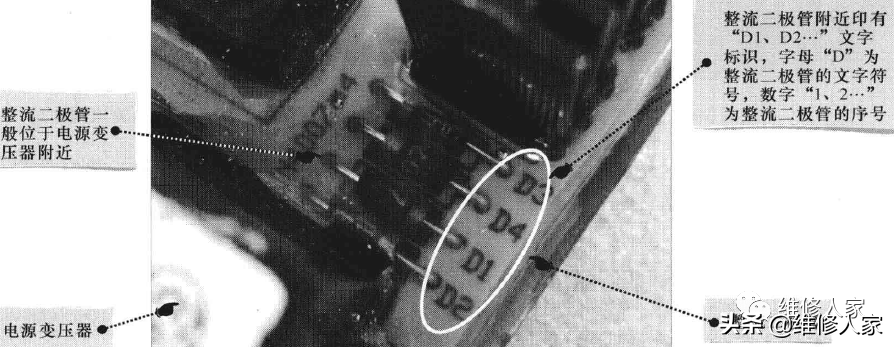

洗衣机操作控制电路中的整流器件主要是指整流二极管,其作用是将前级电源变压器送来的交流电压整流为直流电压,用于为操作控制电路板中需要直流电压的元器件供电。整流元件通常安装在电源变压器附近,该元件附近一般会印有字母“VD”或“D”作为名称标识,该标识与电路图中对应。

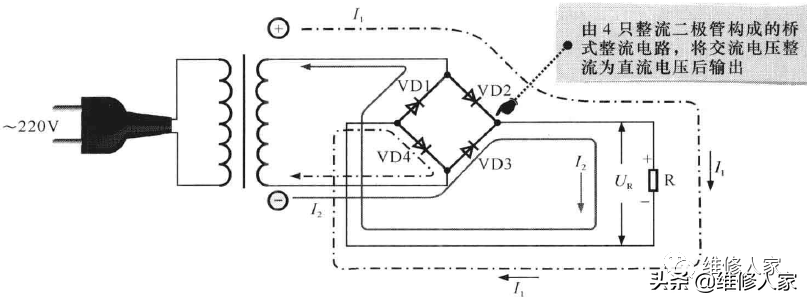

由4只整流二极管组成的整流电路一般称为桥式整流电路,可实现全波整流,如下图所示。

在电路中,当交流电正半周时,电流幻经VD2、负载R、VD4形成回路,负载上电压Ur为上正下负;当交流电负半周时,电流4经VD3、负载R、VD1形成回路,负载上电压仍为上正下负,这样整流电路输入的是交流电压,输出的是直流电压,从而实现了全波整流。
5.三端稳压器
三端稳压器是洗衣机操作控制电路中常用的稳压器件,主要用于将整流元件输出的直流电压进行稳压后,供给后级需要直流电压供电的元件,确保这些元件能够工作在稳定的直流电压条件下工作。
洗衣机操作控制电路板上的三端稳压器一般安装在散热片上,外形与普通晶体三极管相似,具有三只引脚,插装在操作控制电路板上。

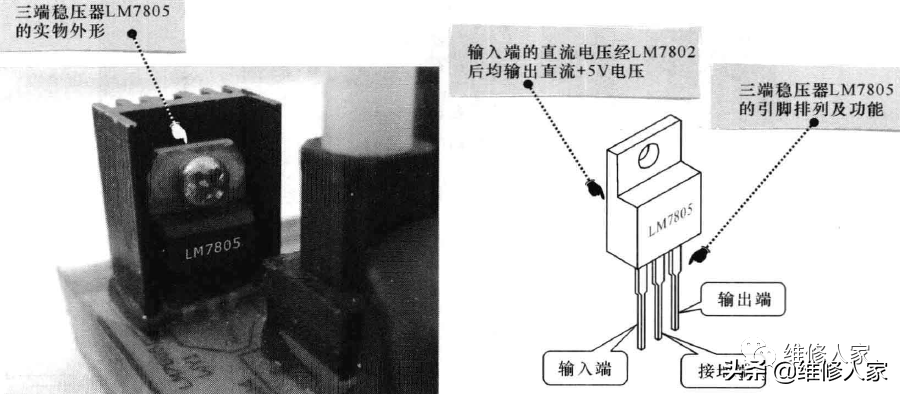

由图可知,三端稳压器的型号为LM7805,可将输入的直流电压稳定为直流5V电压输出。
6.双向晶闸管
双向晶闸管又称双向可控硅,可实现交流电的无触点控制,具有以小电流控制大电流、动作快等优点。在洗衣机操作控制电路中,主要通过其导通和截止特性来控制洗衣机电动机、进水电磁阀、排水系统等部件是否接通交流电源,使用较为广泛。

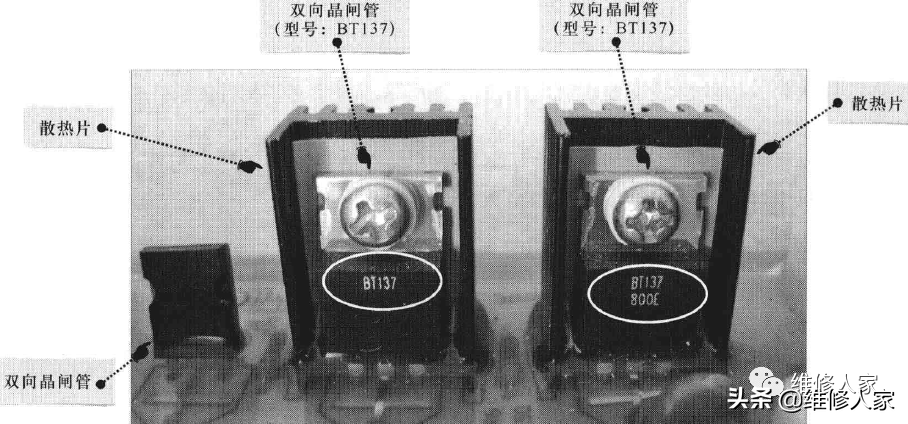

洗衣机操作控制电路板中常用的双向晶闸管与普通晶体三极管外形也很相似,具有三个引脚(门极、第一电极T1、第二电极T2),如下图所示,且由于该类器件受温度影响很大,温度过高将容易产生误动作,因此大都安装在散热片上或易于散热的位置。另外,该类器件外壳上都明确标有型号标识,可根据型号快速准确识别。

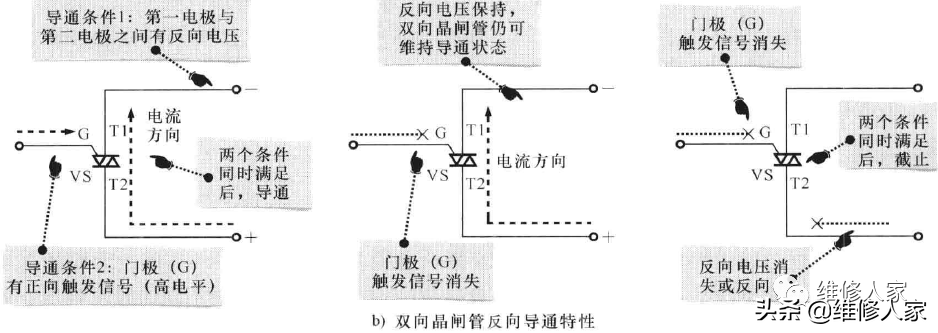

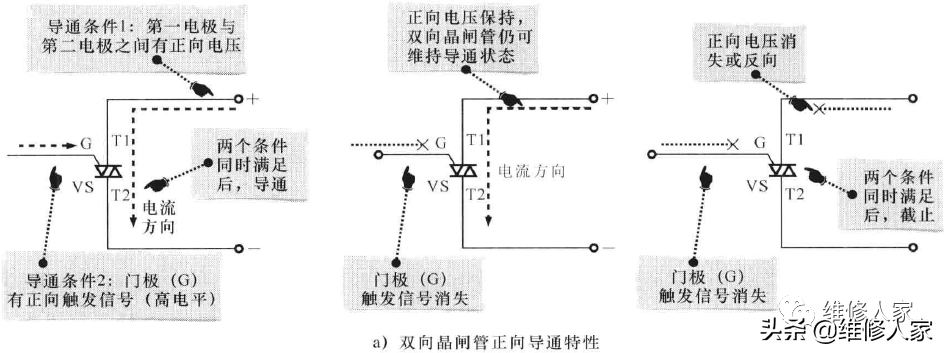

双向晶闸管可以等效为2个单向晶闸管反向并联,使其具有双向导通的特性,允许两个方向有电流流过。双向晶闸管第一电极T1与第二电极T2间,无论所加电压极性是正向还是反向,只要门极G和第一电极T1间加有正、负极性不同的触发电压,就可触发晶闸管导通,并且失去触发电压,也能继续保持导通状态。当第一电极T1、第二电极T2的电流减小至小于维持电流或Tl、T2间的电压极性改变且没有触发电压时,双向晶闸管才会截止,此时只有重新送入触发电压才可以导通。


7.操作按键及状态指示灯

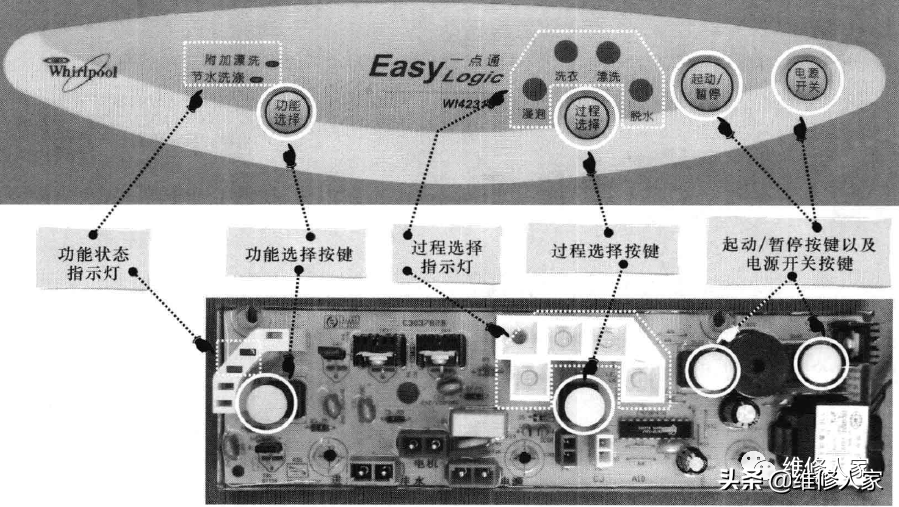

操作按键及状态指示灯是洗衣机操作控制电路中主要的指令输入和状态显示部件,也是实现人机交互的关键部件。其中,操作按键是用来输入人工指令信号,并将其送到微处理器中,对洗衣机进行控制;状态指示灯主要用来显示洗衣机当前的工作状态。

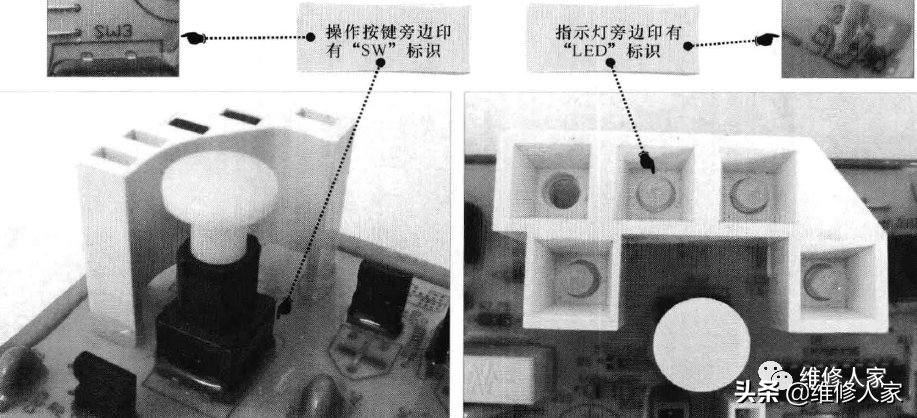

由图可知,洗衣机操作控制电路板中的操作按键多为键钮结构,通常在按键旁边印有 “SW”字母标识;状态指示灯实际上是发光二极管,用“LED”标识,大都安装在操作按 键附近,如下图所示。

8.蜂鸣器
蜂鸣器是一种电声器件,可在微处理器的控制下发出“嘀嘀”声,对洗衣机洗涤完毕的状态进行提醒或进行故障警示。

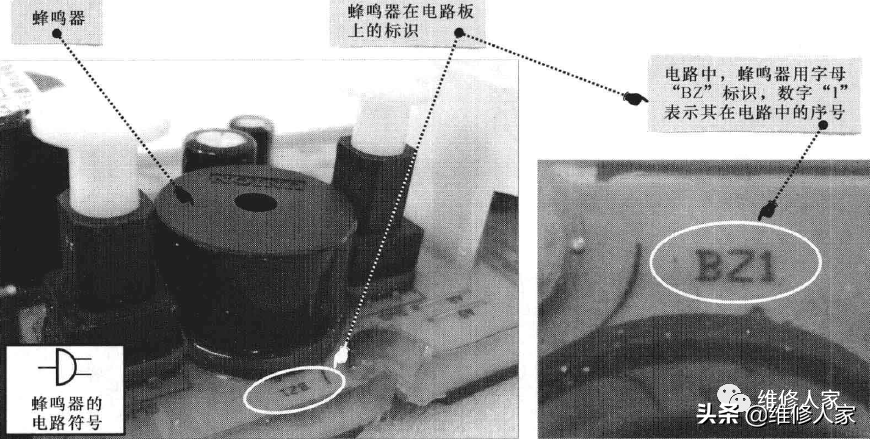

洗衣机操作控制电路板上的蜂鸣器多为黑色圆柱形器件,用字母“BZ”进行标识。
