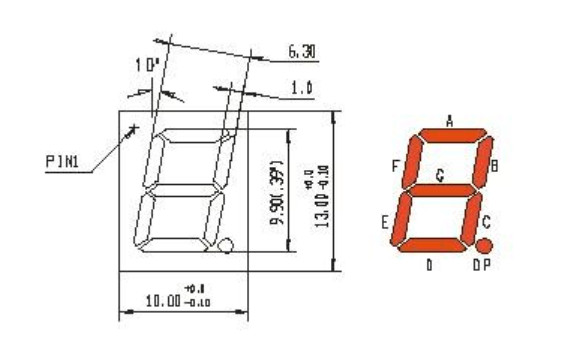

LED数码管的显示和驱动原理是电子工程师必需熟练撑握的，对于单个数码管来说，点亮不同的LED段，就能形成相对应的数字，比如下图中，点亮BC两个段就是显示的数字1，点亮abdeg这几个段就是显示数字2，这个很容易理解。
7段数码管

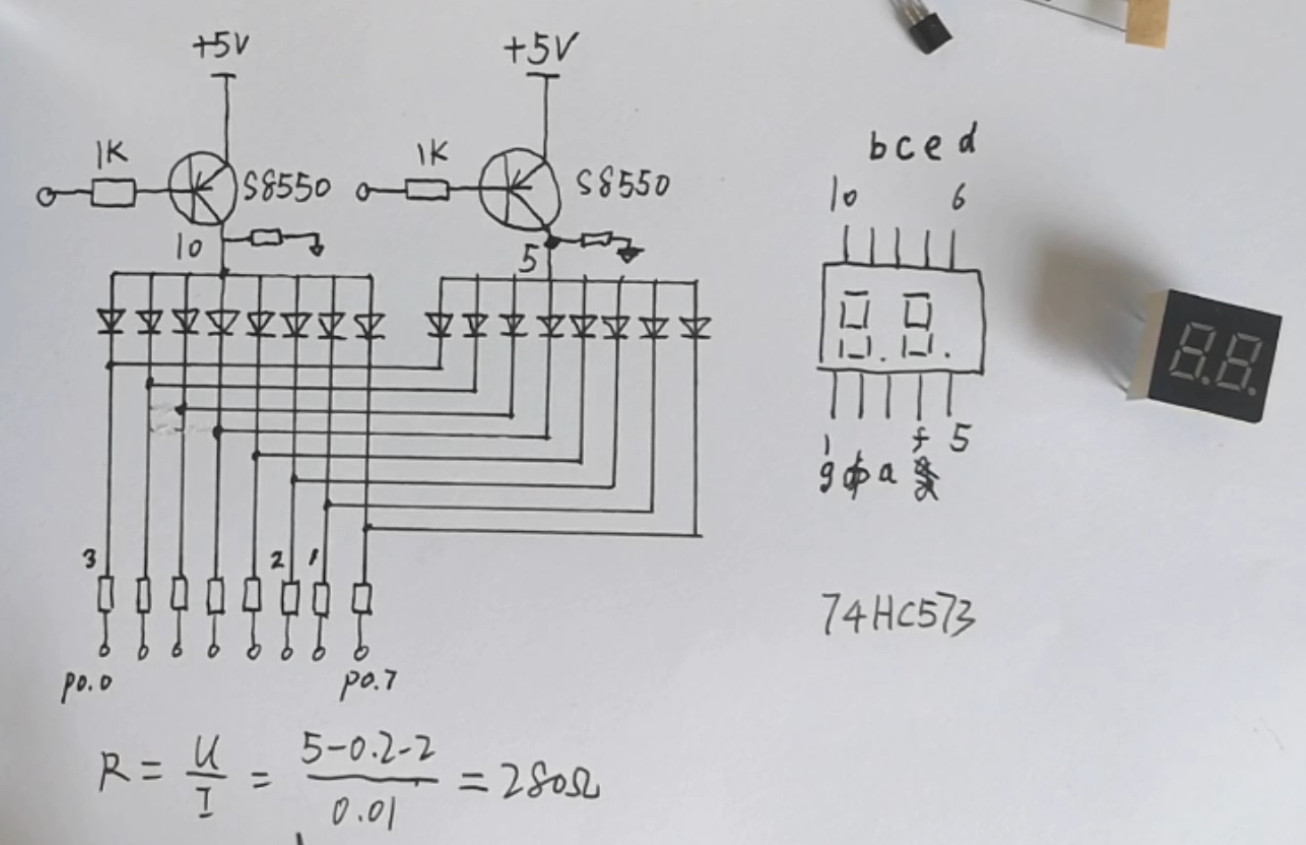

而对于两位一体的数码管有共阴和共阳之分，共阳的内部电路结构如下图所示，这种就需要控制器对这两个数码管进行不同时间段的轮流显示，而轮流显示的频率要大于人眼能感觉到的闪烁频率。

下图是proteus的电路原理图

下面是C语言程序源代码
//用AT89C52实现的两位共阳数码管显示程序
  • #include <reg52.h>
  • #include <type_def.h>
  • #include <intrins.h>
  • extern void Delay10ms(void);
  • extern void display(UINT8 number);
  • sbit SW                 = P1^7;
  • sbit LED_GREEN         = P2^3;
  • sbit BUZZER         = P2^4;
  • sbit WEI_SHI    = P2^5;
  • sbit WEI_GE     = P2^6;
  •
  • int tcount = 0;//记录经过的10ms区间段个数
  • UINT8 add_cnt = 0;
  • UINT8 num = 0;
  • UINT8 code num_table[10] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
  • void T0_INT() interrupt 1 //timer0中断, 每10ms触发一次
  • {
  •     TR0 = 0;//关闭timer0
  •     TH0 = 0xD8;
  •     TL0 = 0xF0;//65536 - 10000 = 55536
  •     if(tcount > 0)
  •     {
  •         tcount ++;
  •     }
  •     if(tcount > 11) //10ms * 10 = 100ms
  •     {
  •         tcount = 0;
  •                 BUZZER = 1;
  •                 LED_GREEN = 1;
  •     }
  •     display(num);
  •     TR0 = 1;//重新开启timer0
  • }
  • void display(UINT8 num)
  • {
  •     if (!add_cnt)
  •     {
  •         P0 = 0xff;                  //关8个段码
  •         WEI_SHI = 1;                //打开十位的数码管共阳极公共端
  •         WEI_GE = 0;
  •         P0 = num_table[num/10];     //显示的十位数字
  •         add_cnt = 1;
  •     }
  •     else
  •     {
  •         P0 = 0xff;                  //关8个段码
  •         WEI_SHI = 0;                //关十位的数码管
  •         WEI_GE = 1;                 //打开个位的数码管共阳极公共端
  •         P0 = num_table[num%10];     //显示的个位数字
  •         add_cnt = 0;
  •     }
  • }
  • void Delay10ms(void)                    //@12.000MHz
  • {
  •         unsigned char i, j;
  •         i = 20;
  •         j = 113;
  •         do
  •         {
  •                 while (--j);
  •         } while (--i);
  • }
  • main()
  • {
  •         BUZZER = 1;
  •         LED_GREEN = 1;
  •     TMOD = 0x01;
  •     TH0 = 0xD8;
  •     TL0 = 0xF0;     //65536 - 10000 = 55536
  •     IE = 0x82;      //EA + ET0 --> 1000 0010
  •     TR0 = 1;        //开启timer0
  •
  •     while(1){
  •         if(0 == SW){
  •             Delay10ms();
  •             if(0 == SW){
  •                while(0 == SW){}
  •                            BUZZER = 0;
  •                            LED_GREEN = 0;
  •                tcount = 1;
  •                num++;
  •                if (num > 99)
  •                {
  •                    num = 0;
  •                }
  •             }
  •         }
  •     }
  •     return 1;
  • }
  • 复制代码
    来源：魔道电子
