设计电路,改装一个手提灯

2021-6-16 12:08:40 显示全部楼层

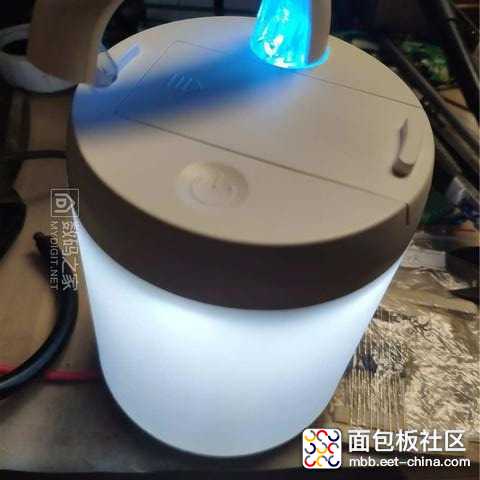

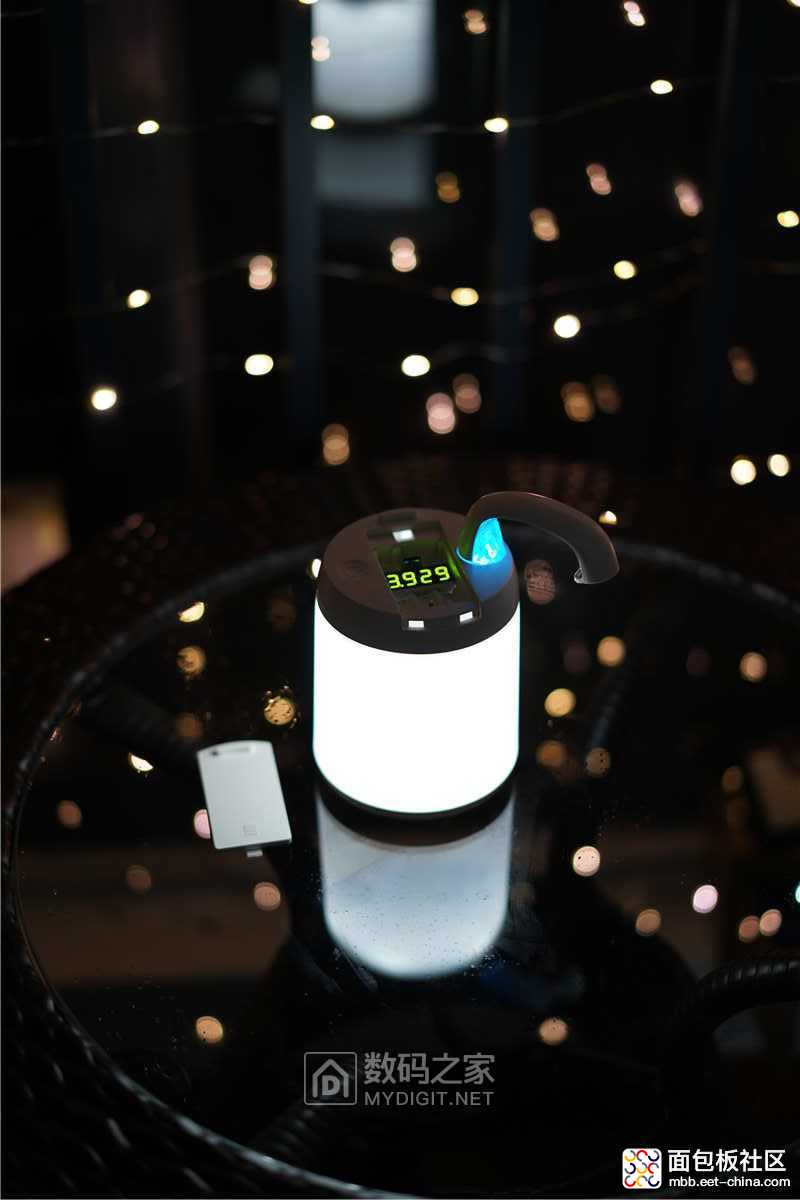

先来一张完成之后的效果图:
改好的效果
改装内容:
锂电池供电,USB-TYPE-C接口充电,FP8202XR-G充电芯片,最大充电电流电池端2A。
4位数码管显示电压,增加一个隐藏的实体按键(电池盖子打开才能按),功能切换用,比如显示电池电压。
语音功能(合成女声语音,内容有USB已插入,电已充满,正在充电 等等)
灯珠数量增加,亮度提升,全恒流驱动,调光时候也是恒流。
手柄处3色灯指示电量,3色混光,电压从低到高颜色:红,黄,绿,冰蓝,蓝

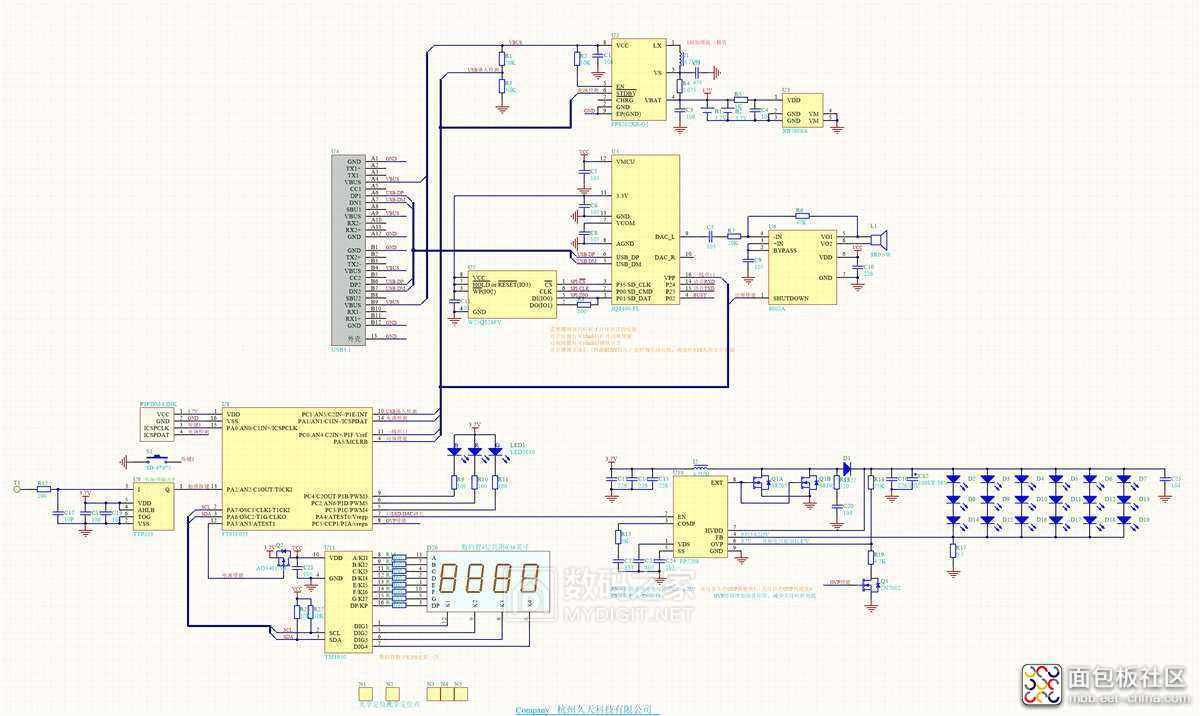

设计电路

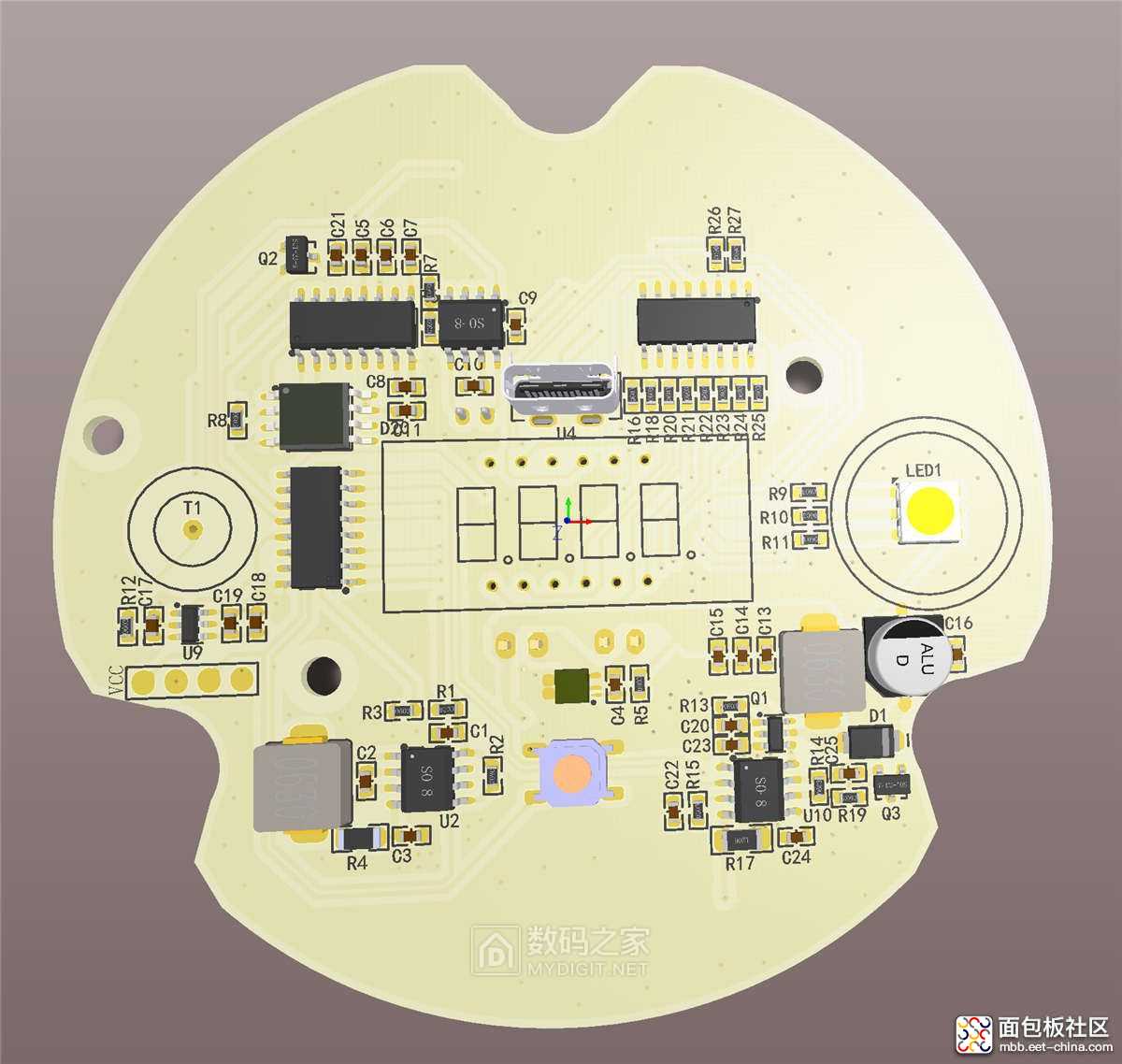

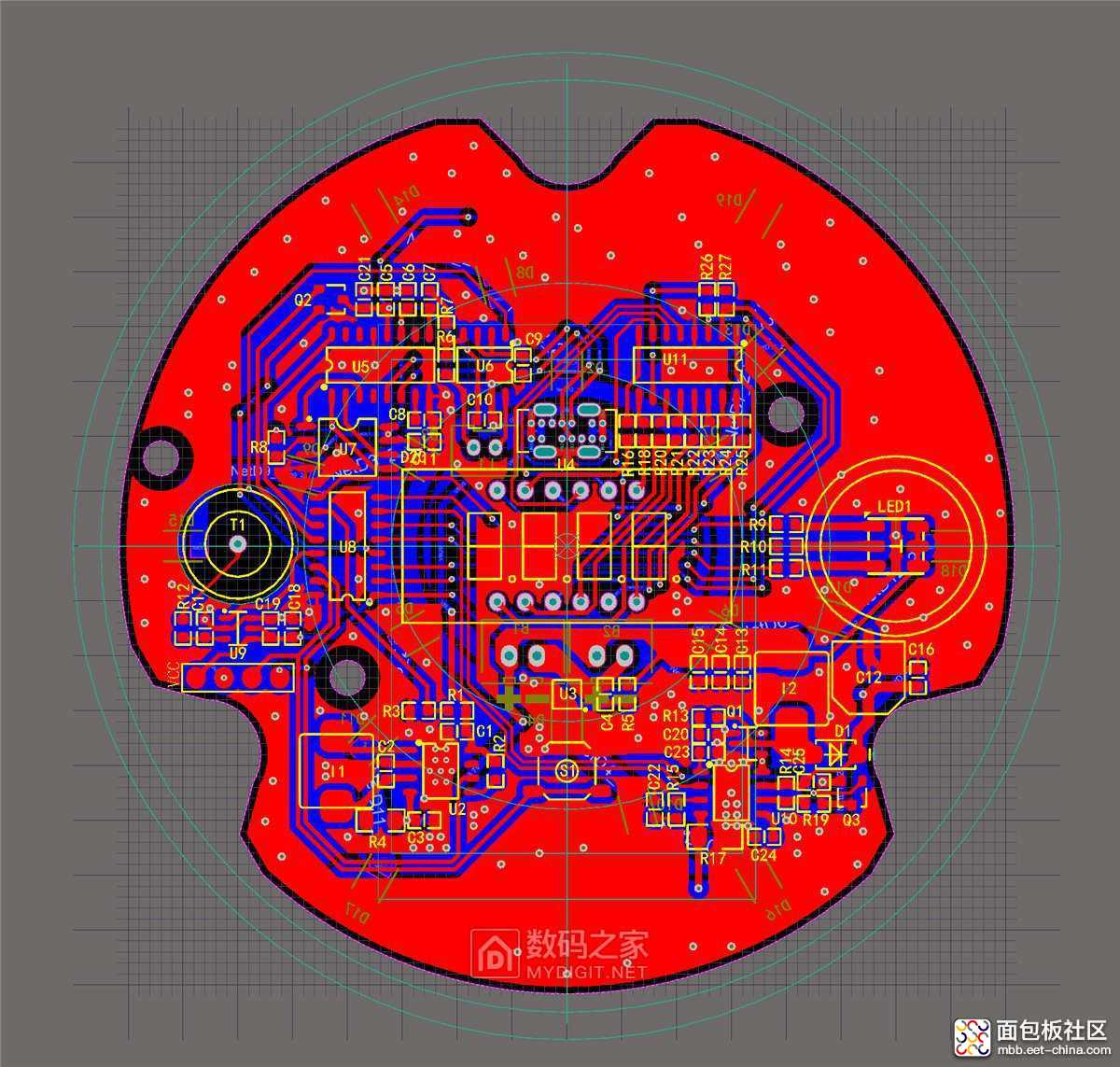

重新设计电路板,模具是圆的,这电路板也设计成圆形的
增加4位数码管显示面板
增加更多的灯柱

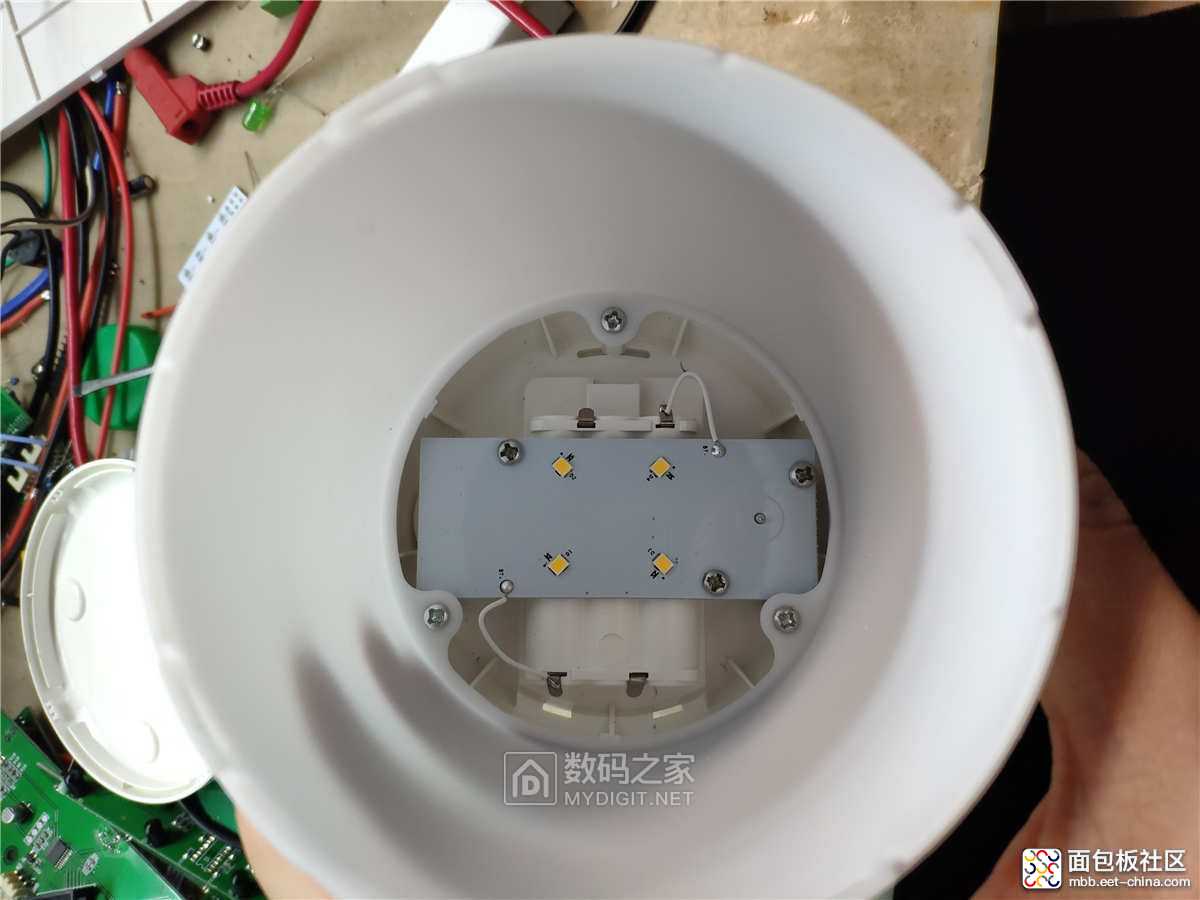

上图是原装的灯珠
原装电路板是长方形的,可以看到上面的元器件不多

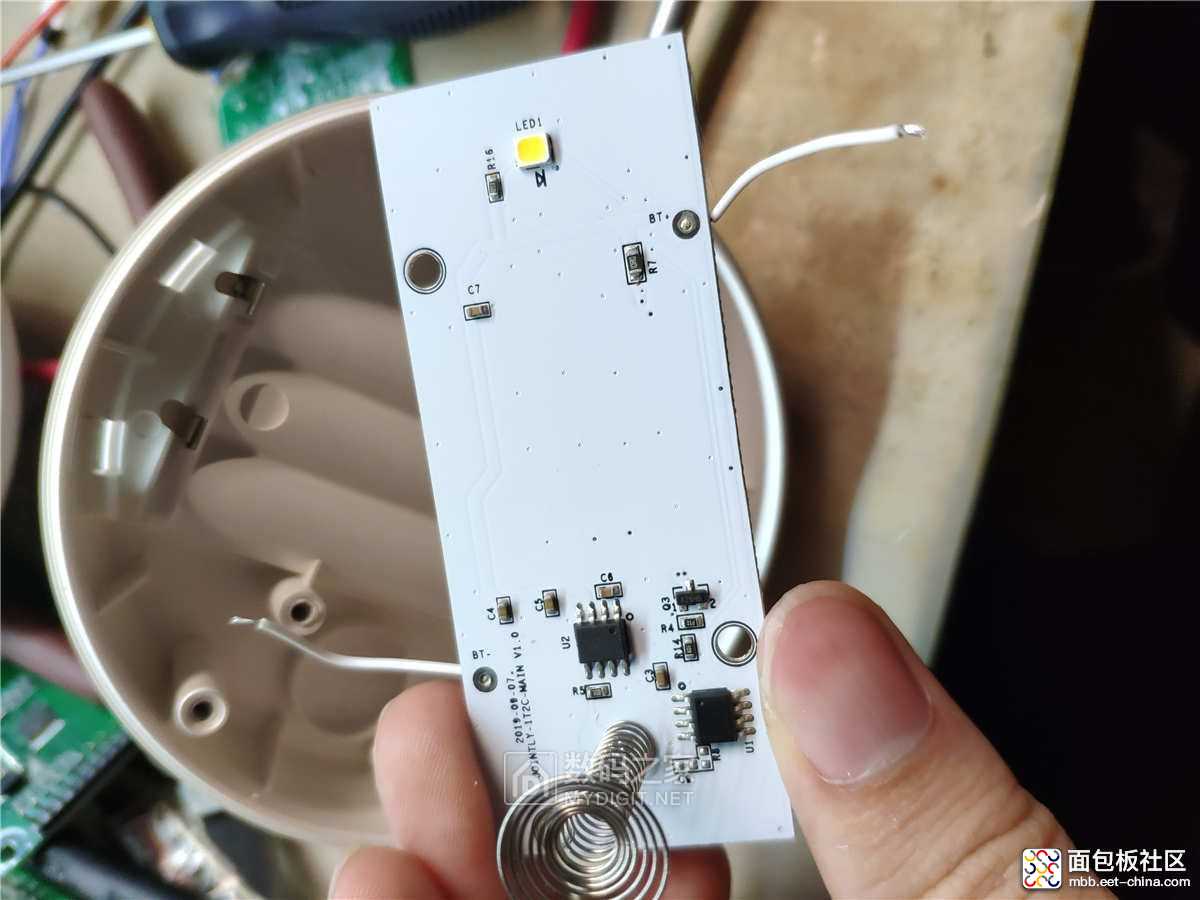

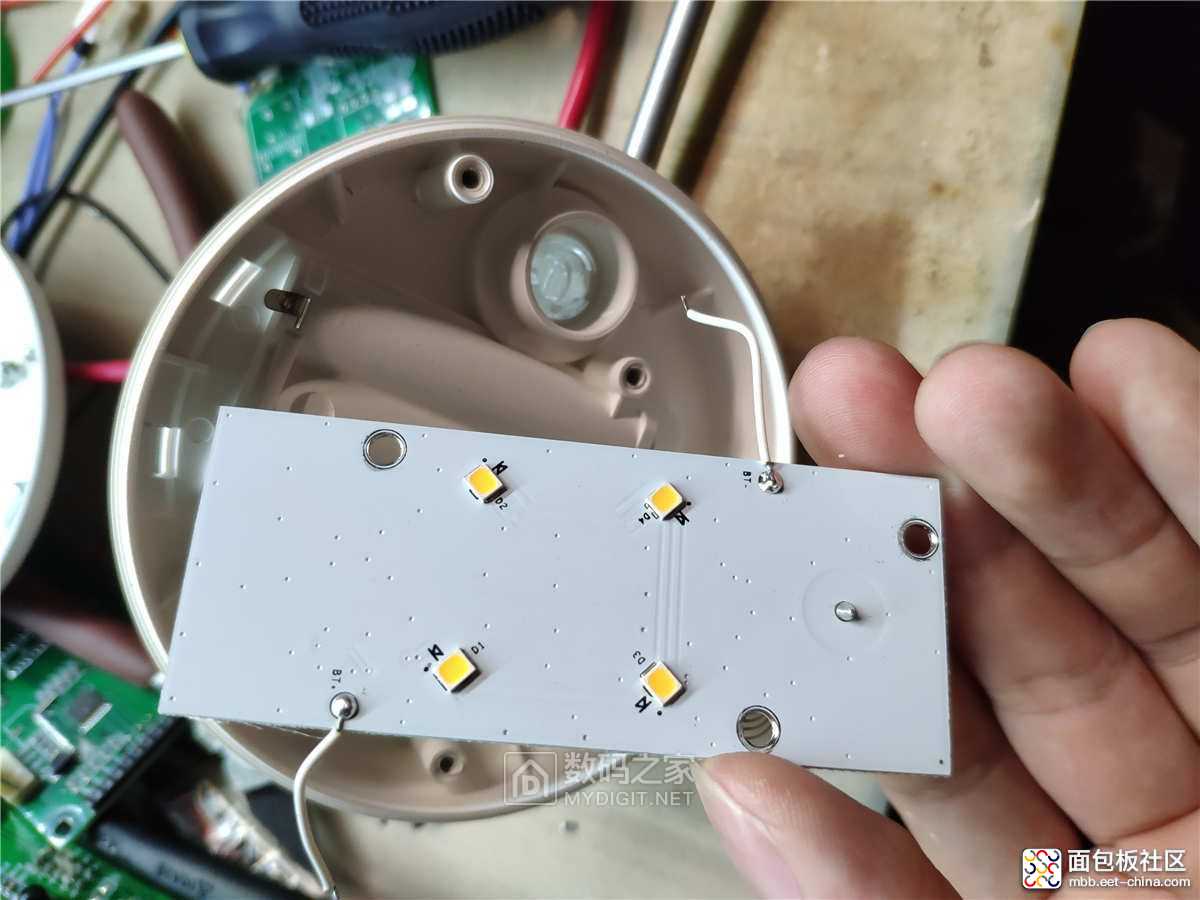

上图是原装的电路板,只有可怜的四个灯珠,拆除

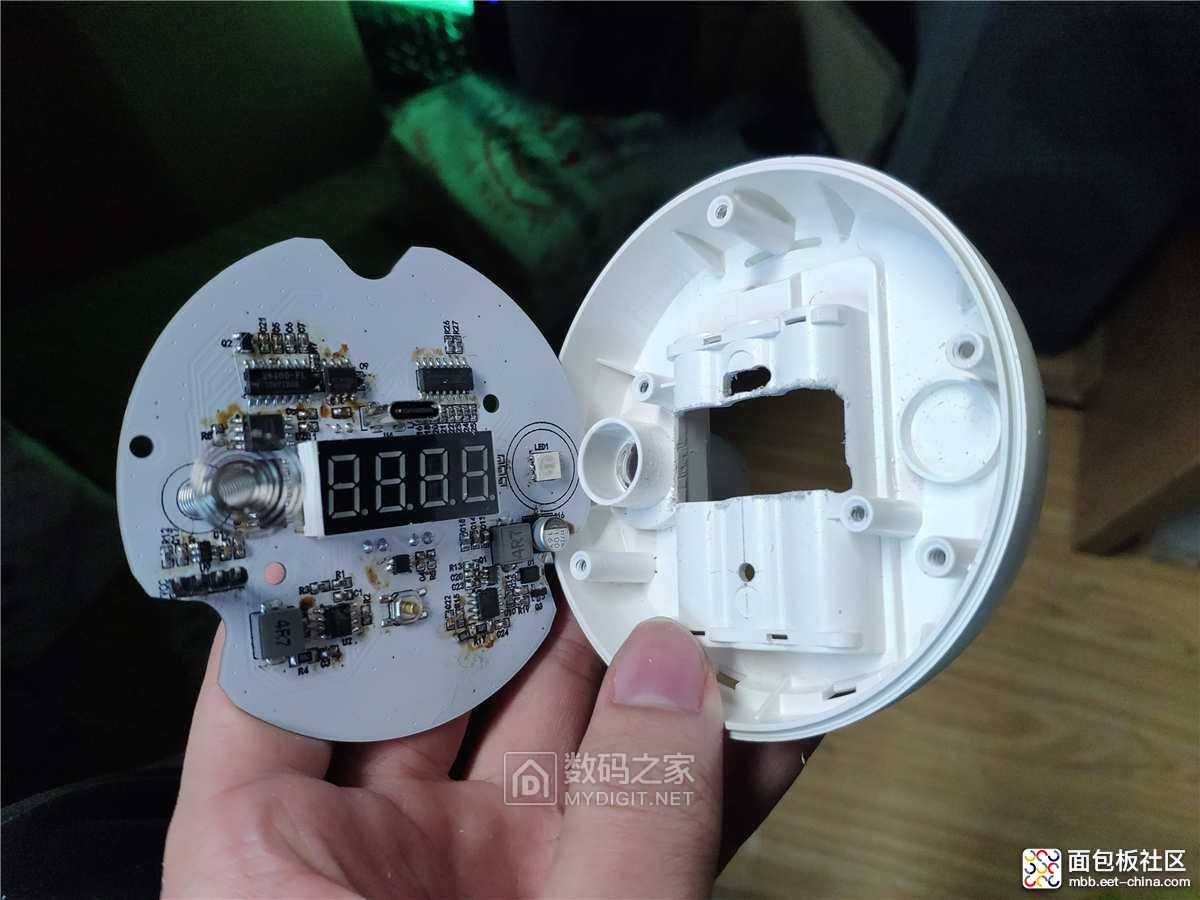

重新设计的电路板PCB到了

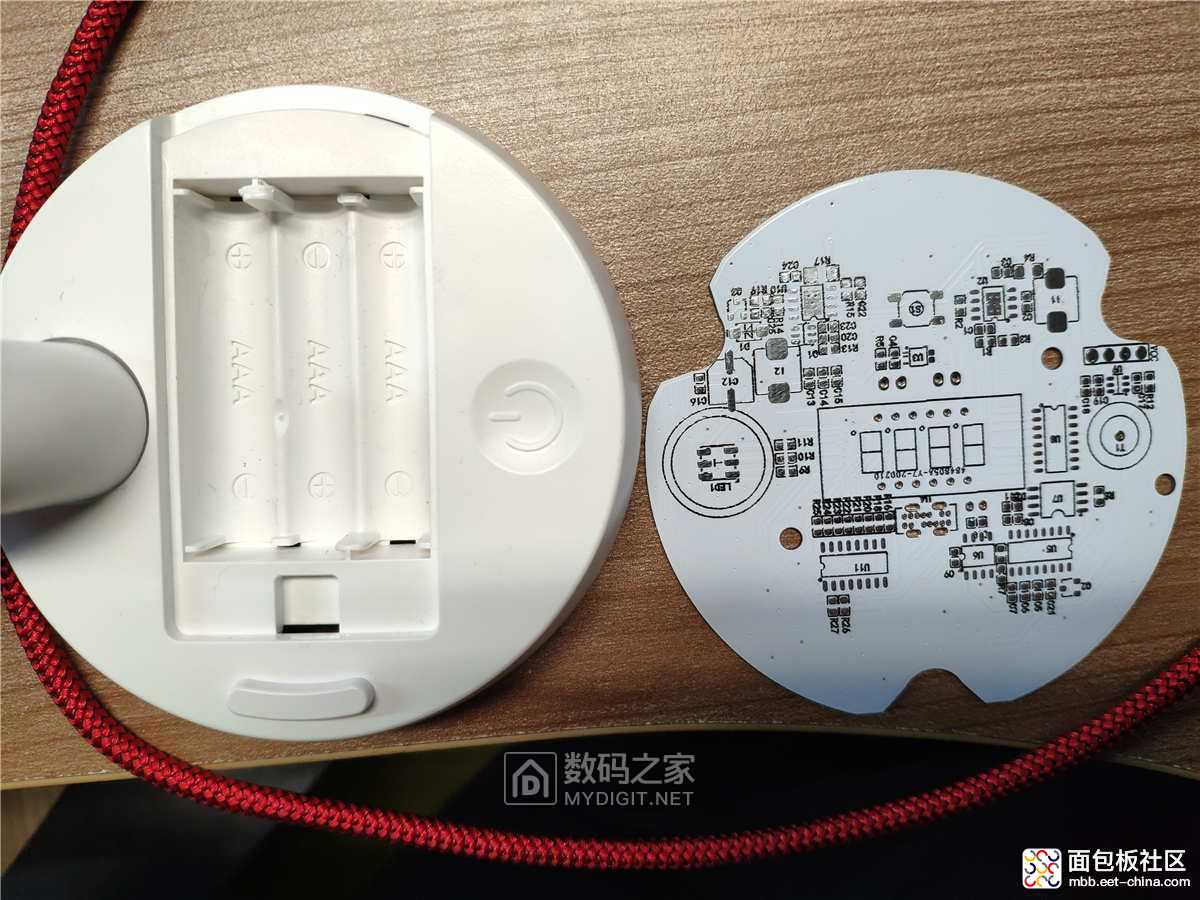

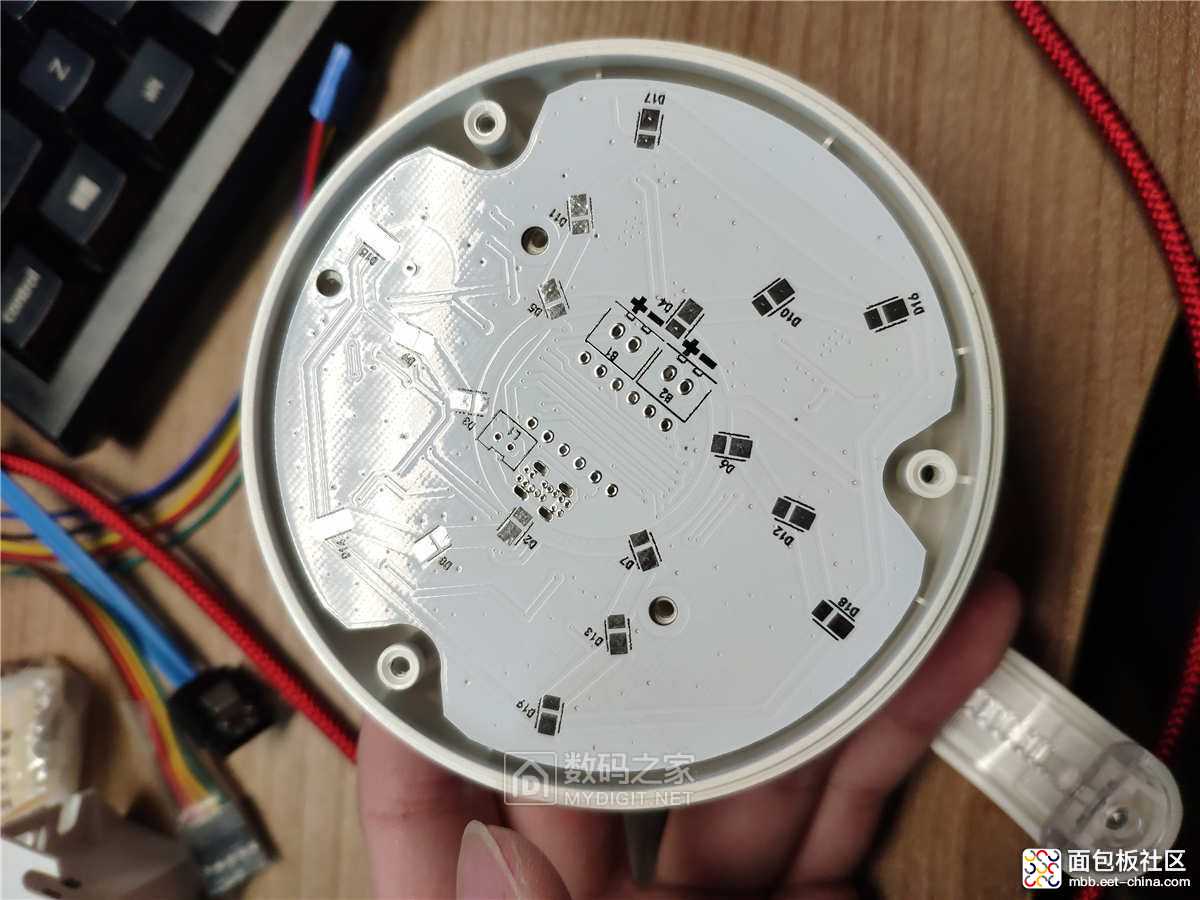

新打样的电路板和底座放一起,完美~

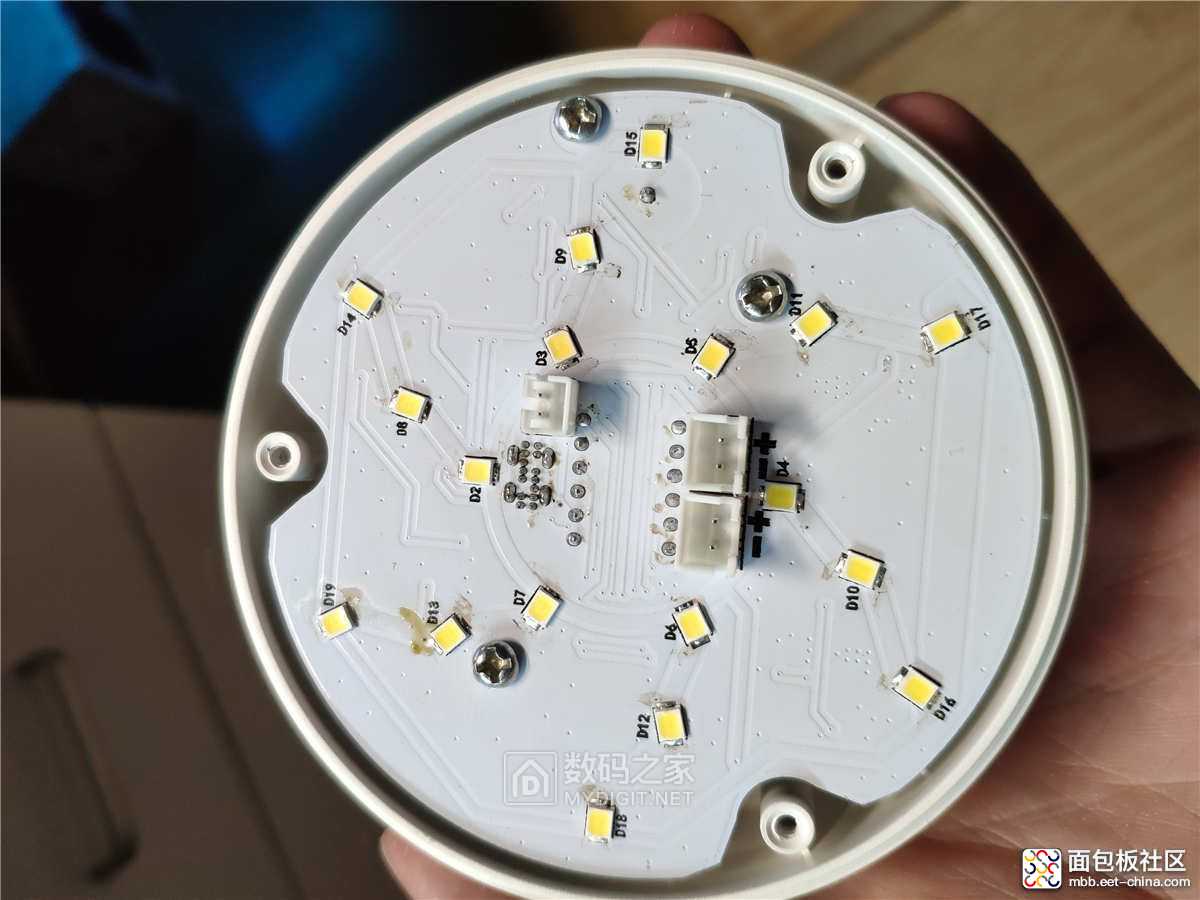

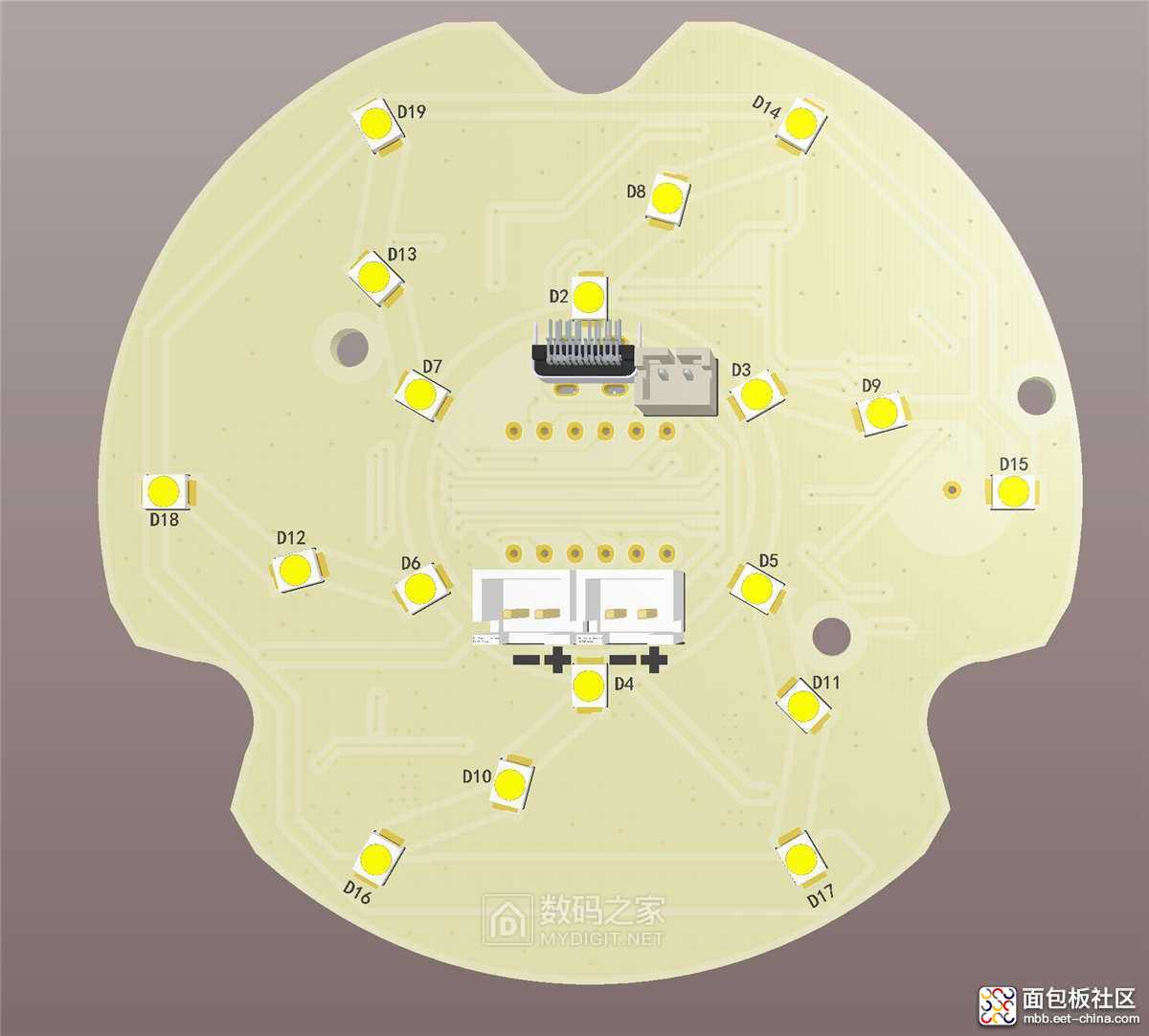

这面总共36颗灯珠

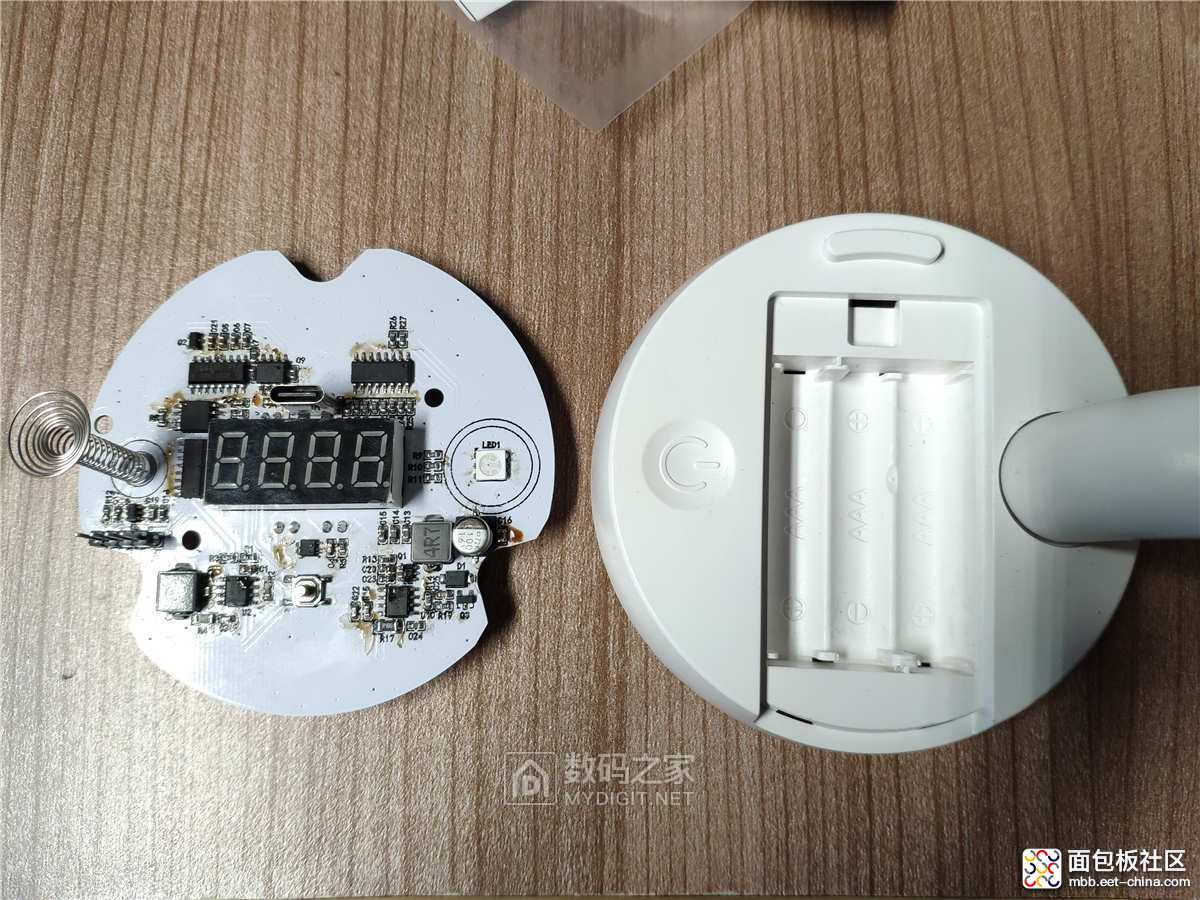

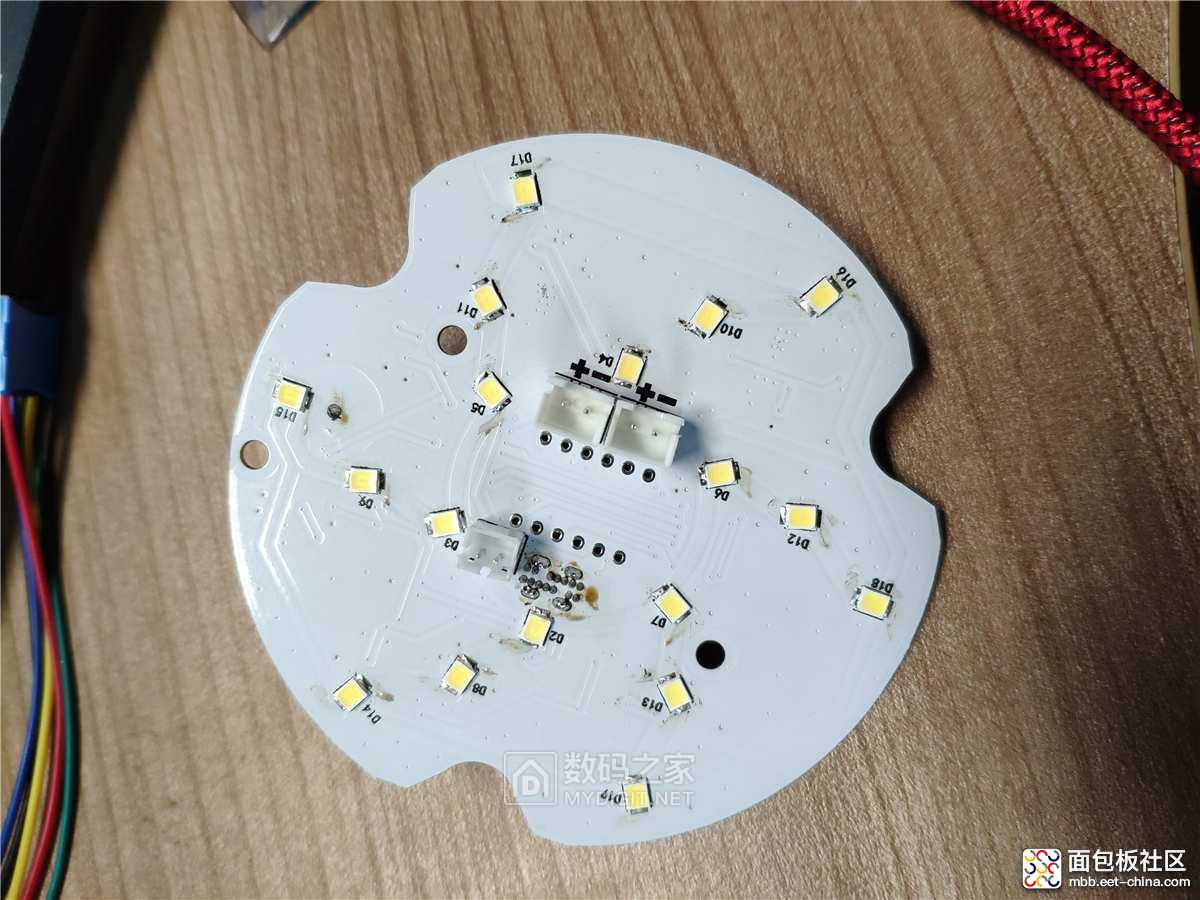

焊上元件。调好程序
外壳开孔
装入后的效果

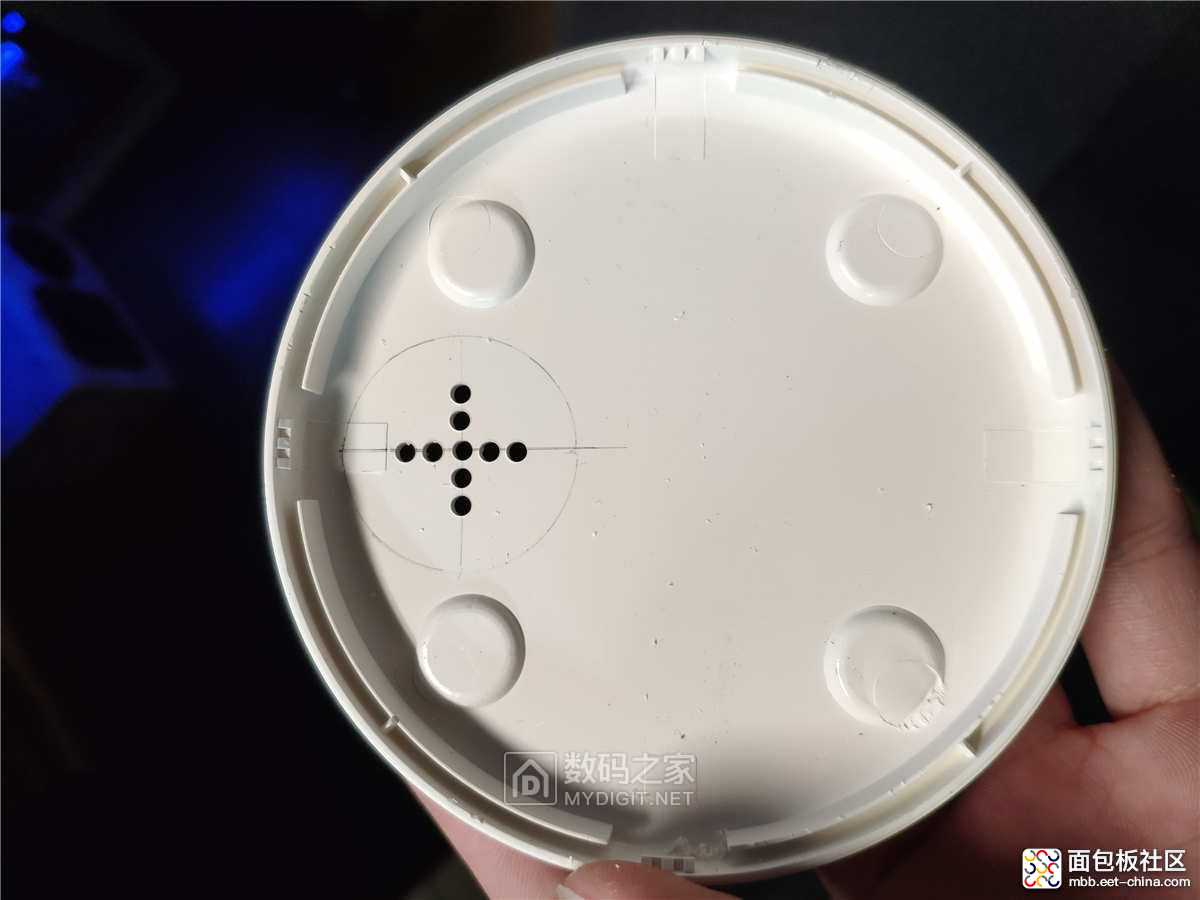

喇叭位置打孔

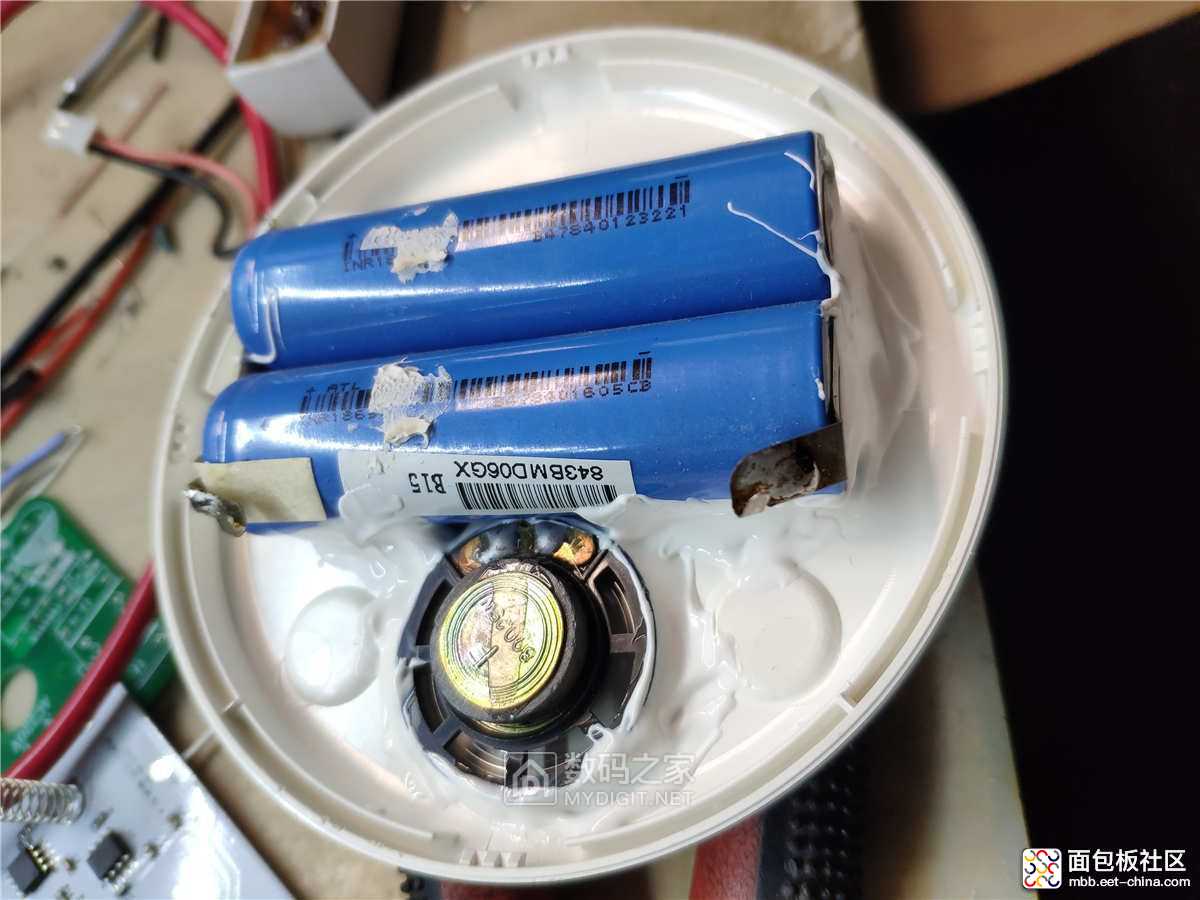

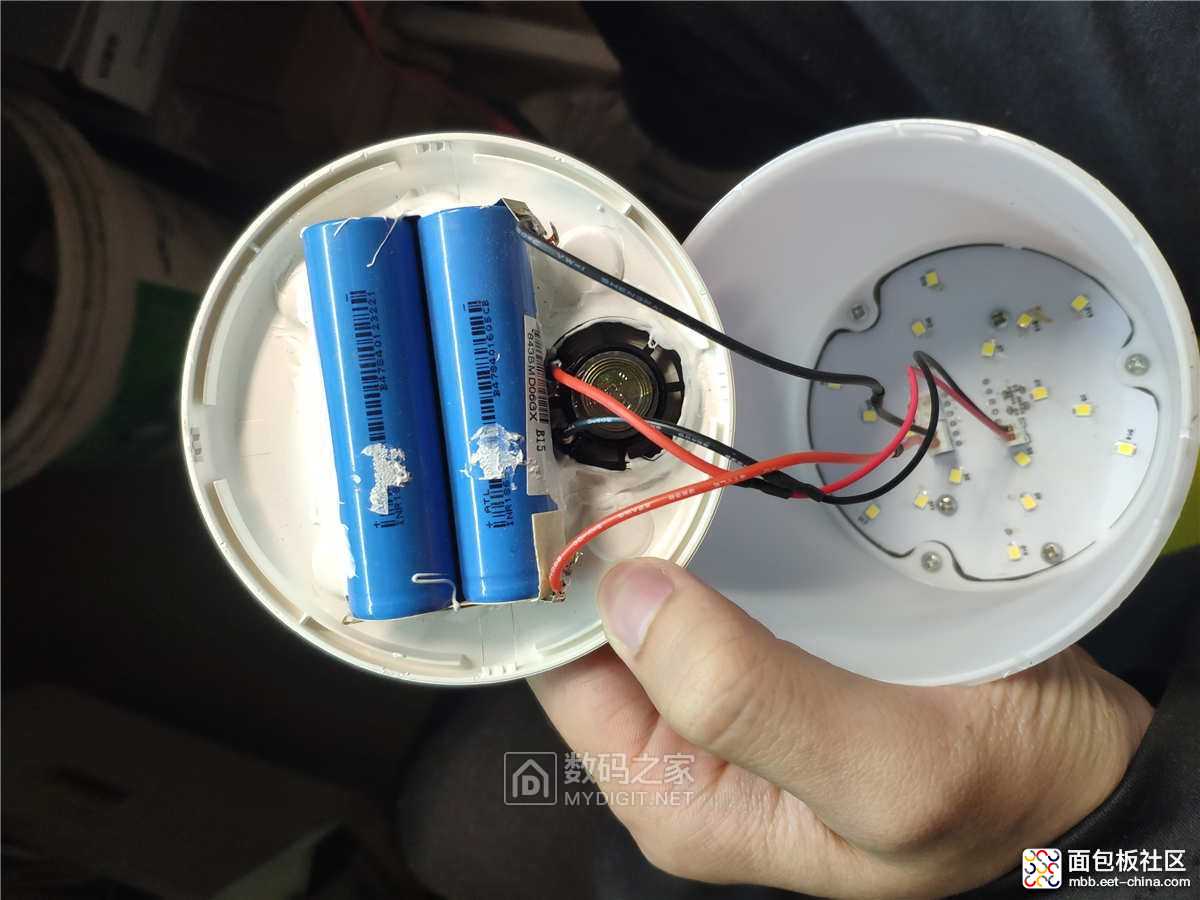

粘上喇叭和电池

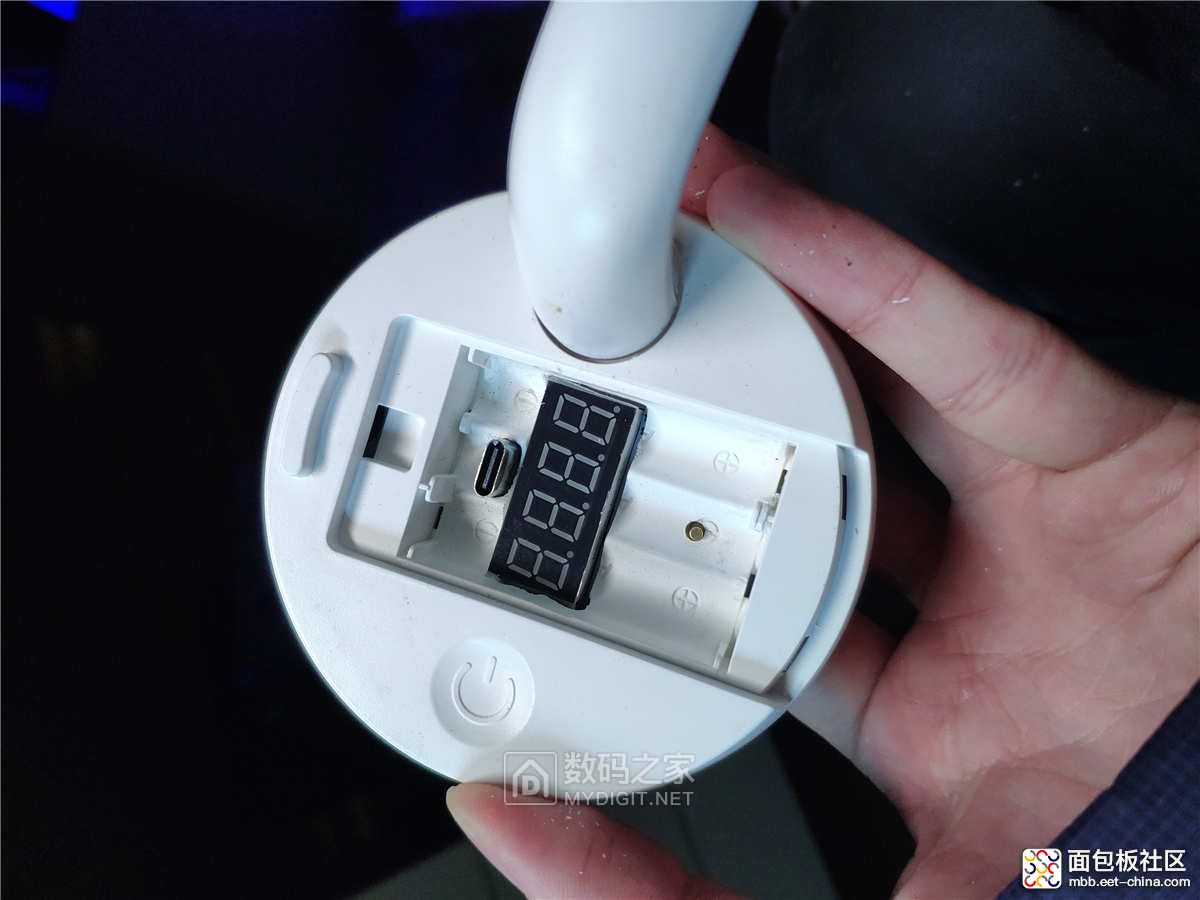

数码管放在原来的电池仓,这样盖上盖子也就看不到了,更加美观

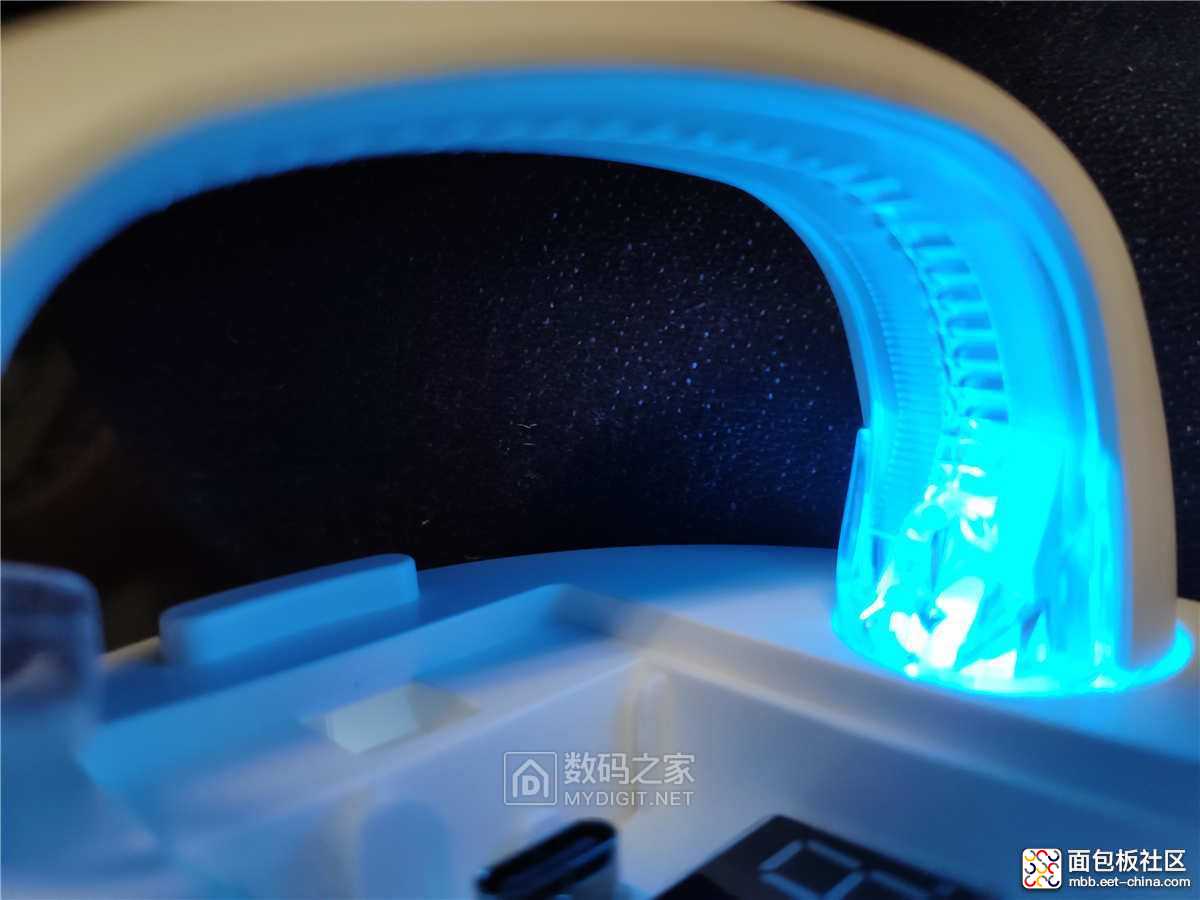

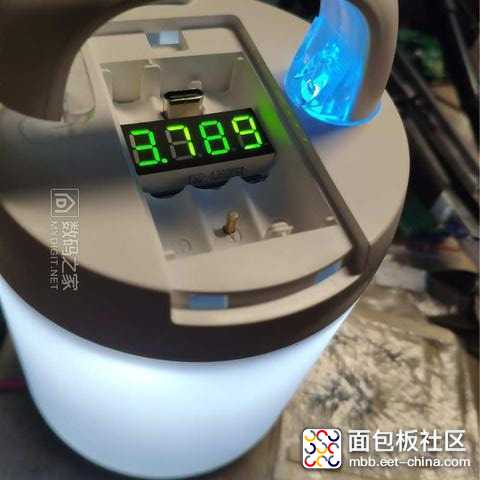

电池不同的电压,把手处的灯是不同的颜色
盖上盖子

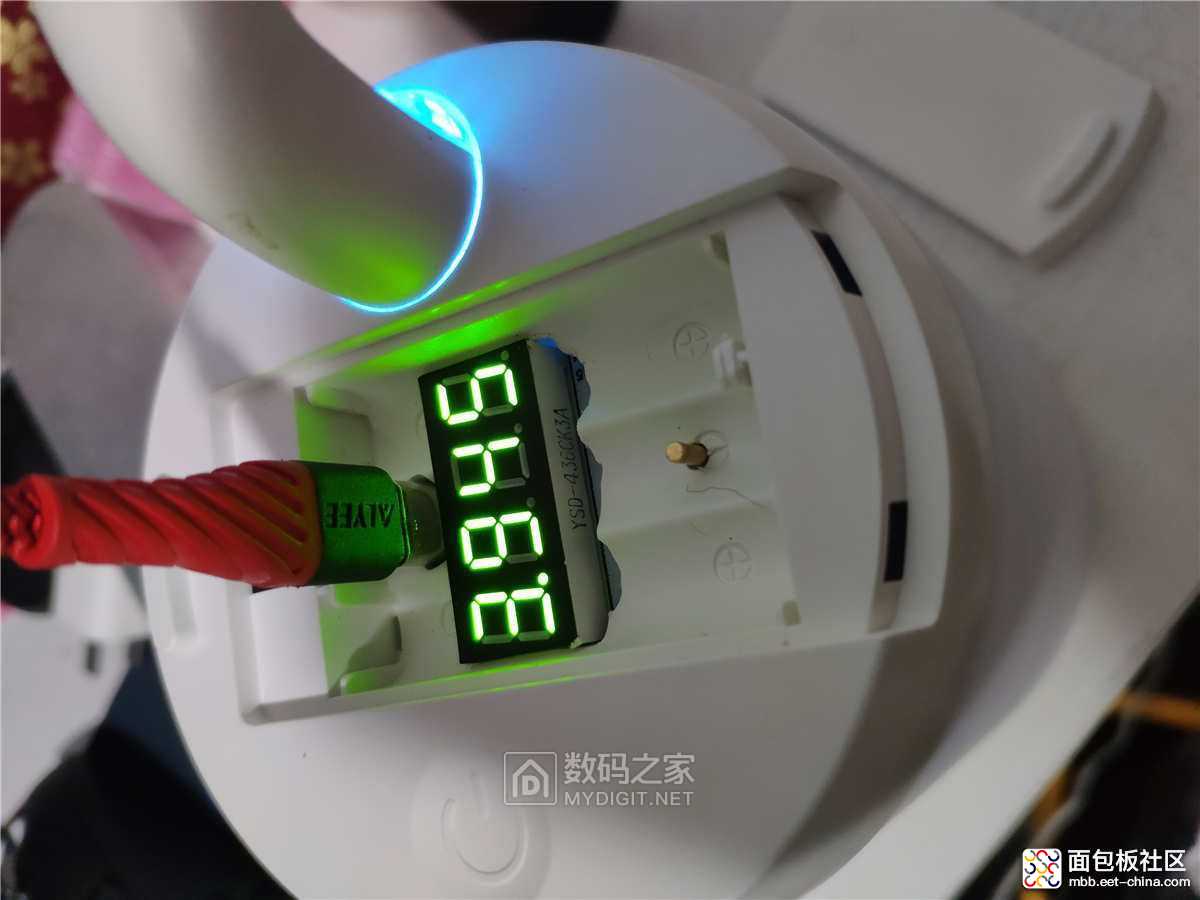

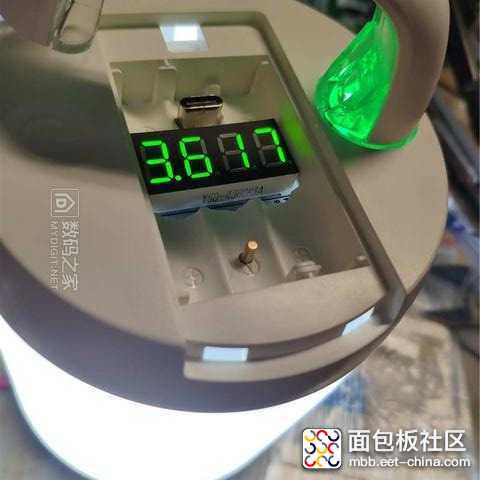

充电效果。充电时候数码管是一直显示电压的。平时要看电压按一下按键显示5秒钟。长按会一直显示电压。

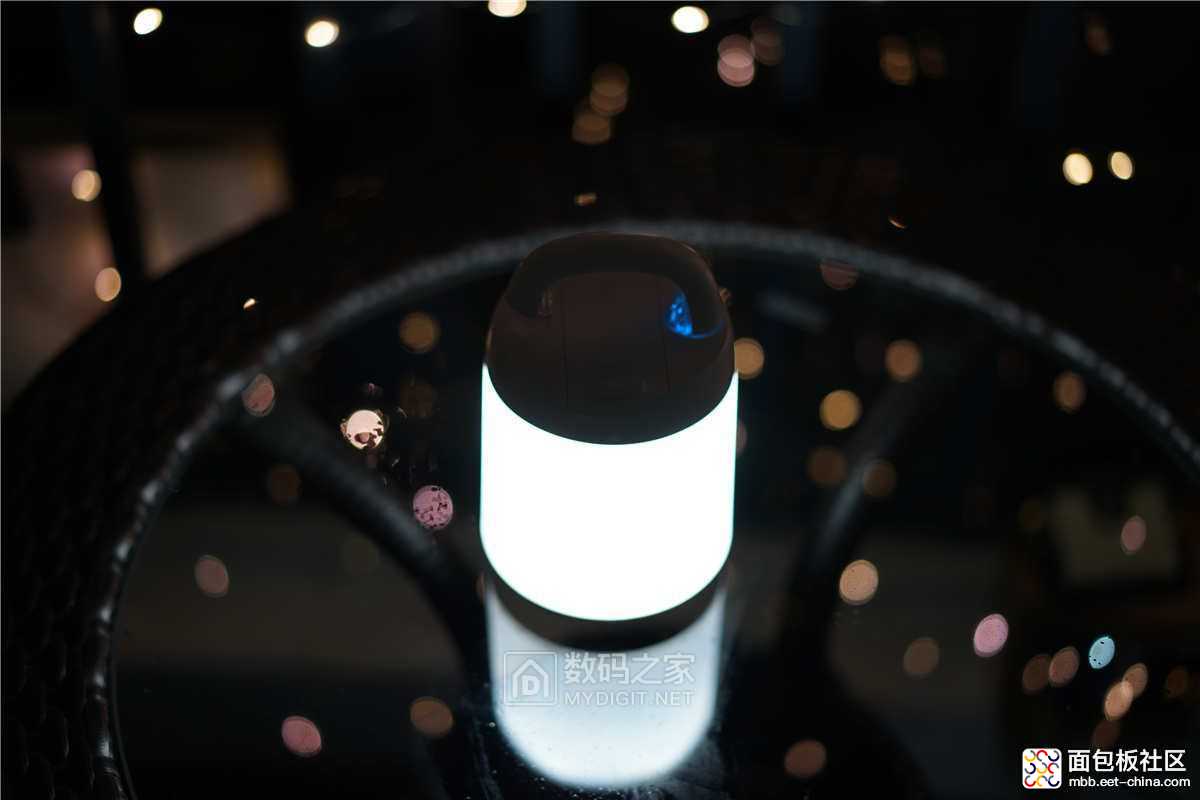

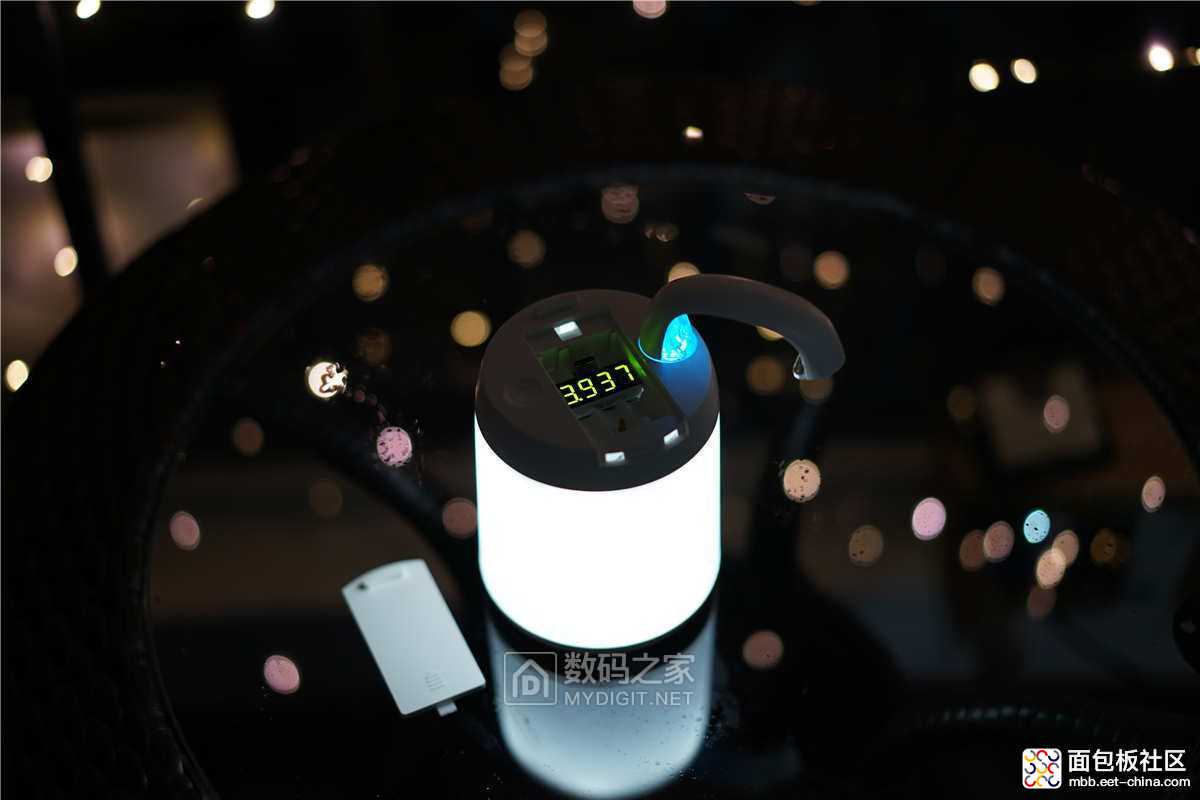

盖上盖子之后的效果图,一个炫酷的小灯完成
目前已知BUG:充电管理芯片,少了一个二极管,后续再改进改进。

技术交流请联系原作者
作者:忘情居士
本文来源:数码之家
