1、半波整流电路

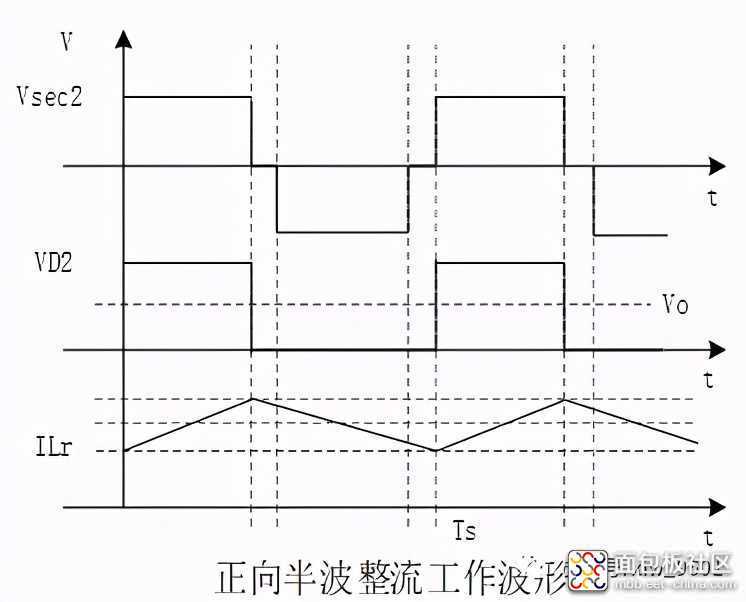

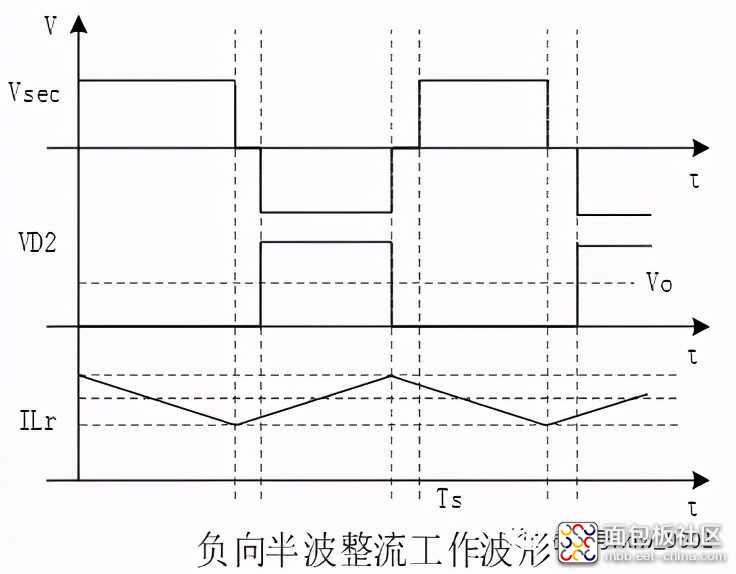

半波整流波形及工作过程

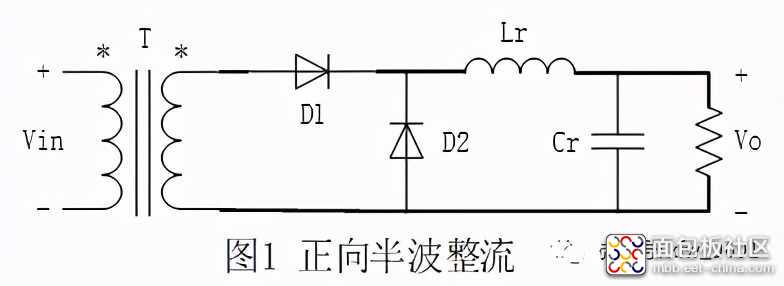

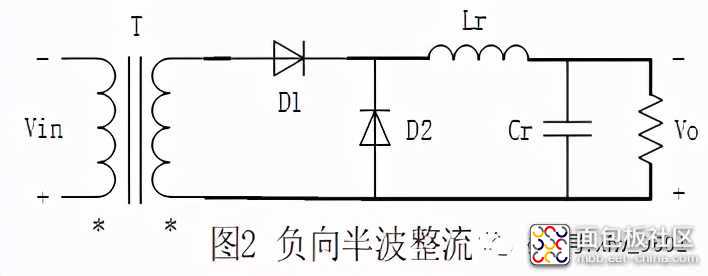

半波整流分为正向半波整流和负向半波整流，分别如图1和图2所示。
1、输出电压Vo与变压器原边电压幅值Vin_pm的关系.
Vo=DVin_pk/n
式中D为占空比，n为变压器变比。
2、二次侧电压和电感电流脉动频率等于开关频率。
3、输出整流二极管和续流二极管的电压应力均为
Vin_pk/n。

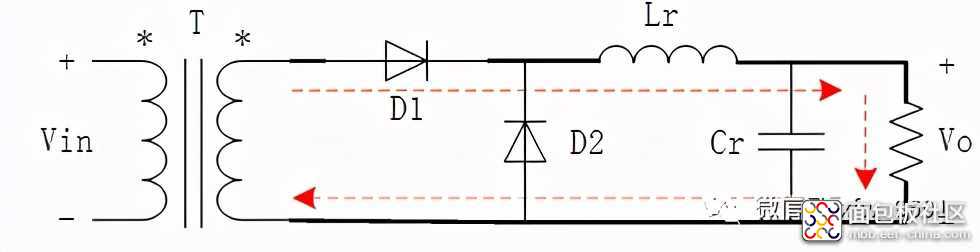

正向半波整流工作过程
状态1：变压器一次侧输入电压上正下负，变压器二次侧电压上正下负，二极管D1导通，电流流经D1、Lr和负载。续流二极管D2的电压应力为24V。

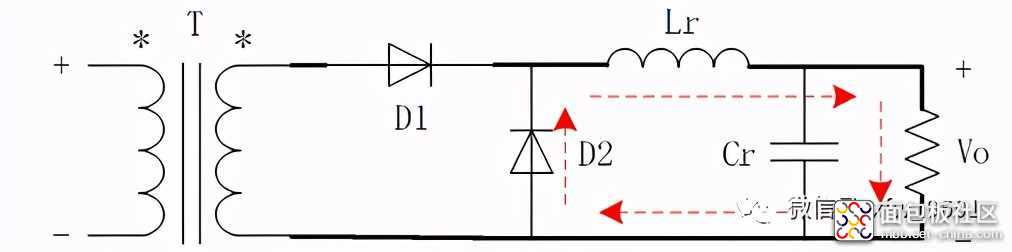

状态2：变压器一次侧开关管进入死区，变压器二次侧无电压输出，滤波电感Lr电流不能突变，滤波电感电压左负有正，电流由续流二极管D2构成通路。死区结束，输入电压进入负半周，续流二极管D2导通，直至下一周期开始。
2、全波整流电路

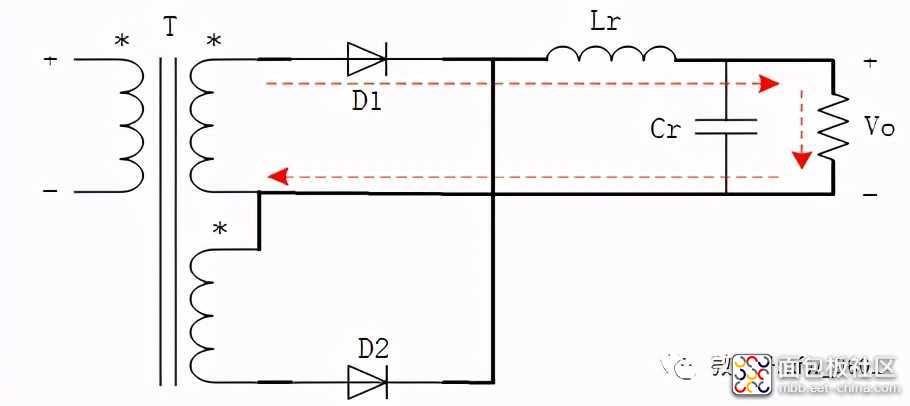

全波整流电路

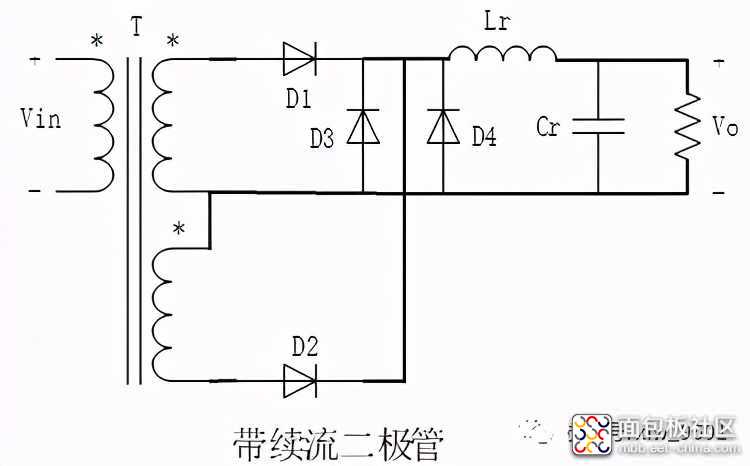

为了增高效率，将变压器正负半周期均向负载传输能量，可以把正负半周整流电路结合一起构成全波整流电路，根据半波整流分析，当时，滤波电感电流可以通过续流二极管，也可以通过整流二极管，所以续流二极管可省略。全波整流电路如图3所示。

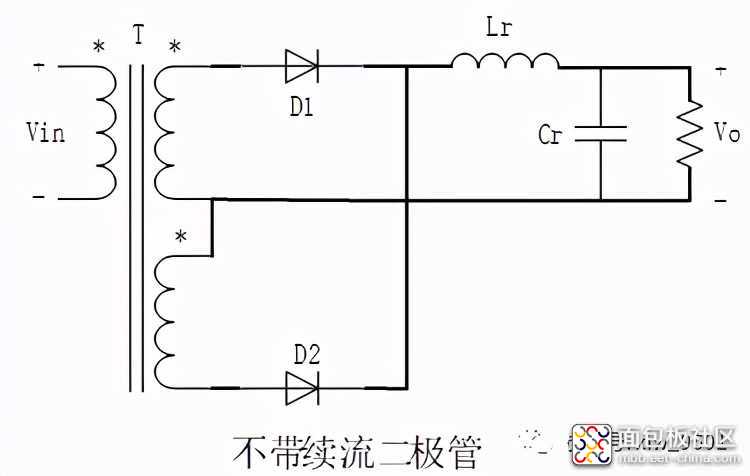

图3 全波整流电路
1、输出电压Vo与变压器原边电压幅值Vin_pm的关系.
Vo=2DVin_pk/n
式中D为占空比，n为变压器变比。

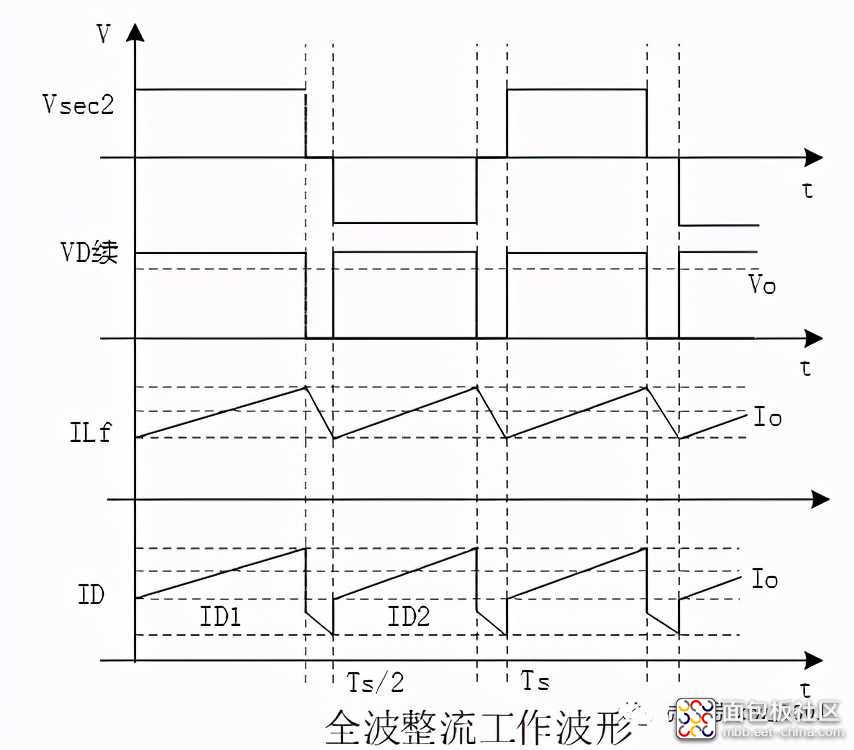

2、二次侧电压和电感电流脉动频率等于开关频率2倍。
3、输出整流二极管电压应力为2Vin_pk/n，续流二极管的电压应力均为Vin_pk/n。

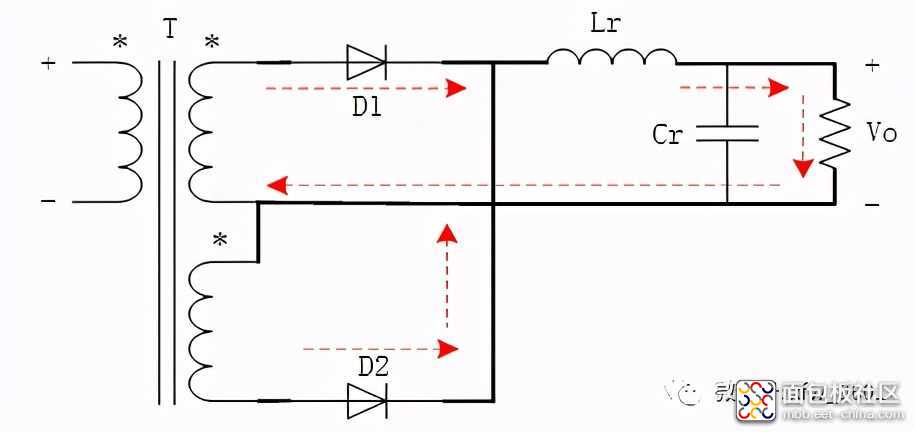

不带续流二极管的全波整流工作过程

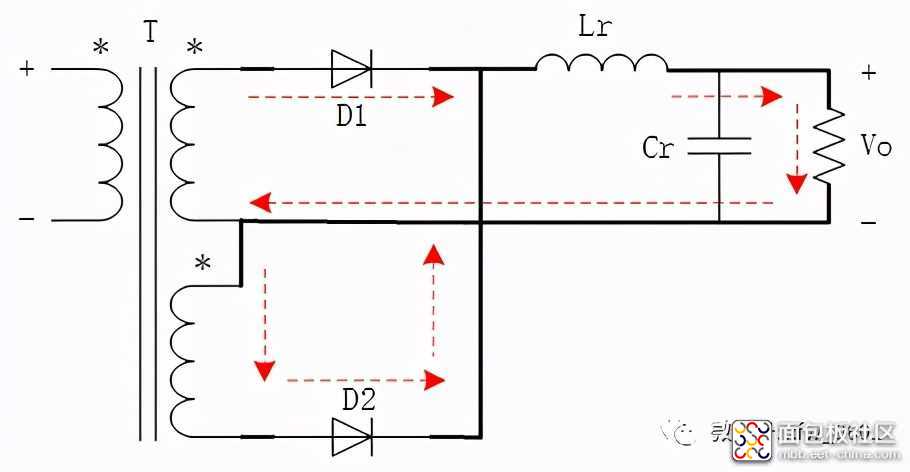

状态1：变压器一次侧输入电压上正下负，变压器二次侧电压上正下负，二极管D1导通，二极管D2截止，电流流经D1、Lr和负载。整流二极管D2的电压应力为48V。

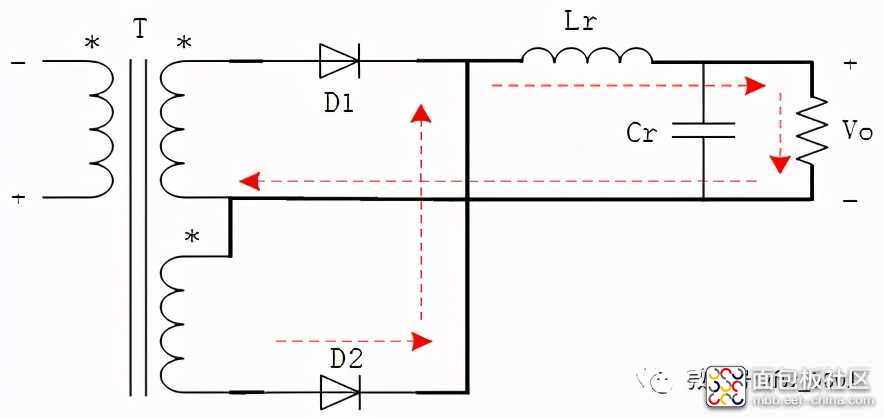

状态2：变压器一次侧开关管进入死区，变压器二次侧无电压输出，滤波电感Lr电流不能突变，电压为左负有正，整流二极管D1、D2进入续流状态。
状态3：变压器一次侧输入低压进入负半周，变压器二次侧输出下正上负，整流二极管D2导通，D1截止，二极管电压应力为48V，此过程与状态1相同。
状态4：变压器一次侧开关管进入死区，二次侧无电压输出，滤波电感Lr电流不能突变，电压左负右正，整流二极管D1、D2进入续流状态。一个周期完毕。
3、总结
半波整流与全波整流比较：
全波整流电路的输出电压为半波整流电路的2倍。若输出电压相同，采用全波整流电路时，其变压器匝比为半波整流的2倍，两种整流方式输出续流二极管的电压应力相同，与半波整流相比全波整流后输出电压脉动增加1倍，交流分量大大减小，因此滤波电感和滤波电容就可以大大减小。
