一、二极管特性曲线
晶体二极管是由PN结构成的，因此PN结的各种特性就是晶体二极管所具有的特性。晶体二极管是一种应用广泛的半导体器件。
伏安特性曲线是晶体二极管的曲线模型。伏安特性曲线可以根据数学表达式直接描绘得到。而实际上一般通过实测得到的，因此测量精度越高，伏安特性曲线就越接近实际器件伏安特性。二极管特性曲线测试电路如图一所示，其中XIV1是IV曲线分析仪。

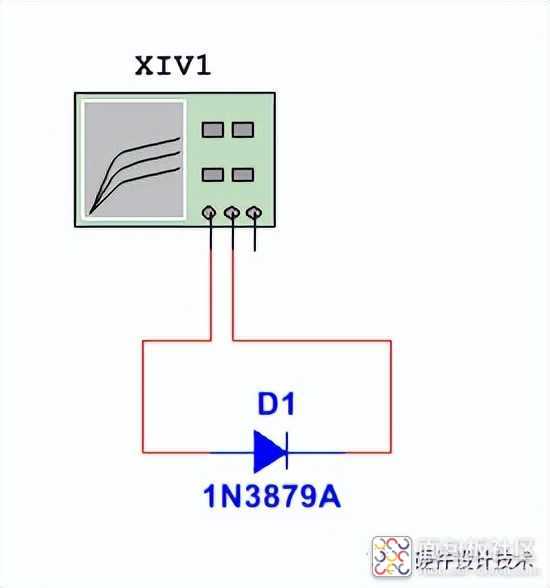

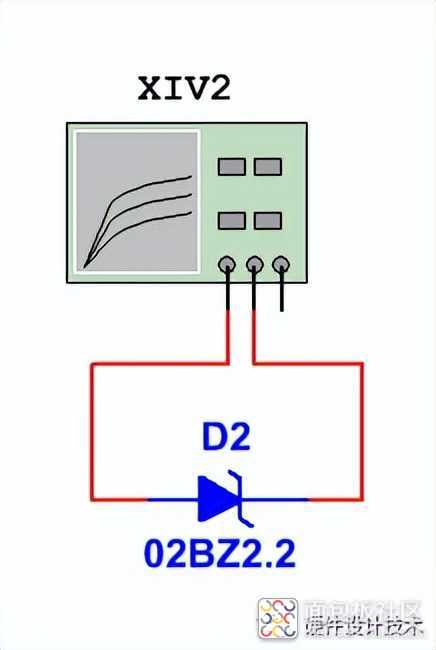

图一：二极管伏安特性曲线的测试电路
作为分线性电阻器件的晶体二极管，它的非线性主要表现在单向导电性上，而导通后伏安特性的非线性是第二位的。双击IV特性分析仪图标，打开其显示面板。按下仿真开关，得到晶体二极管的伏安特性曲线，如图二所示。

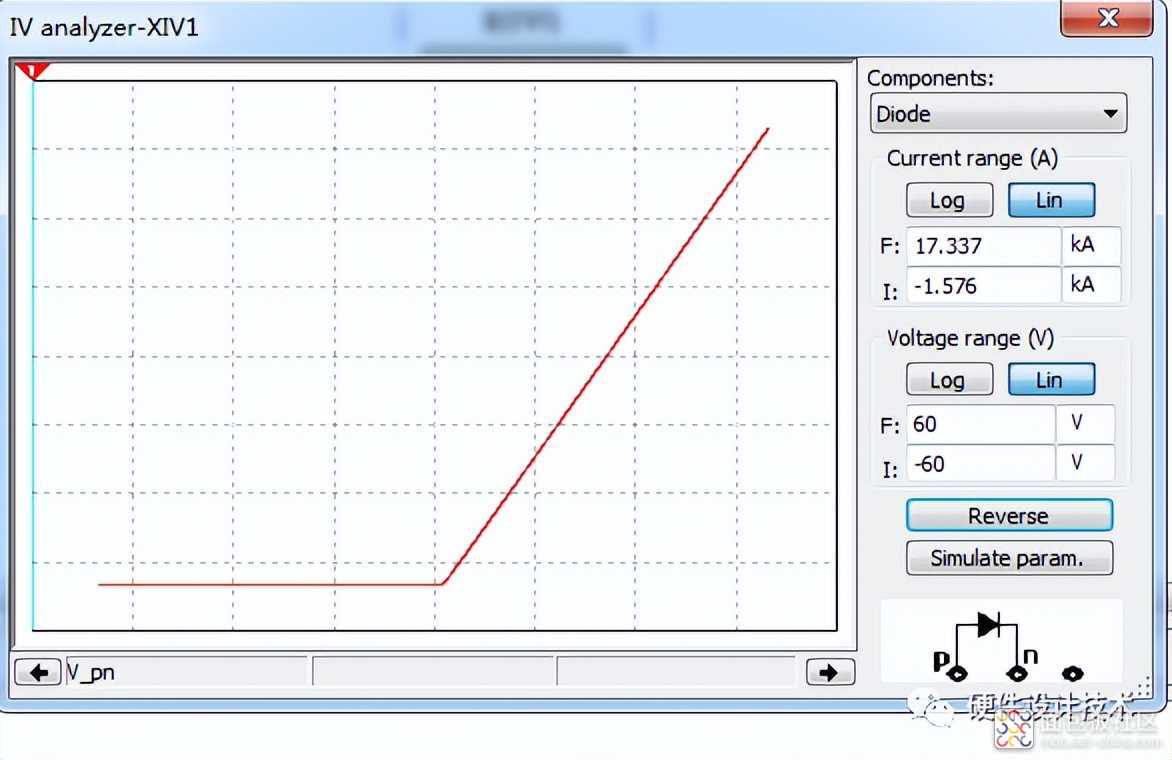

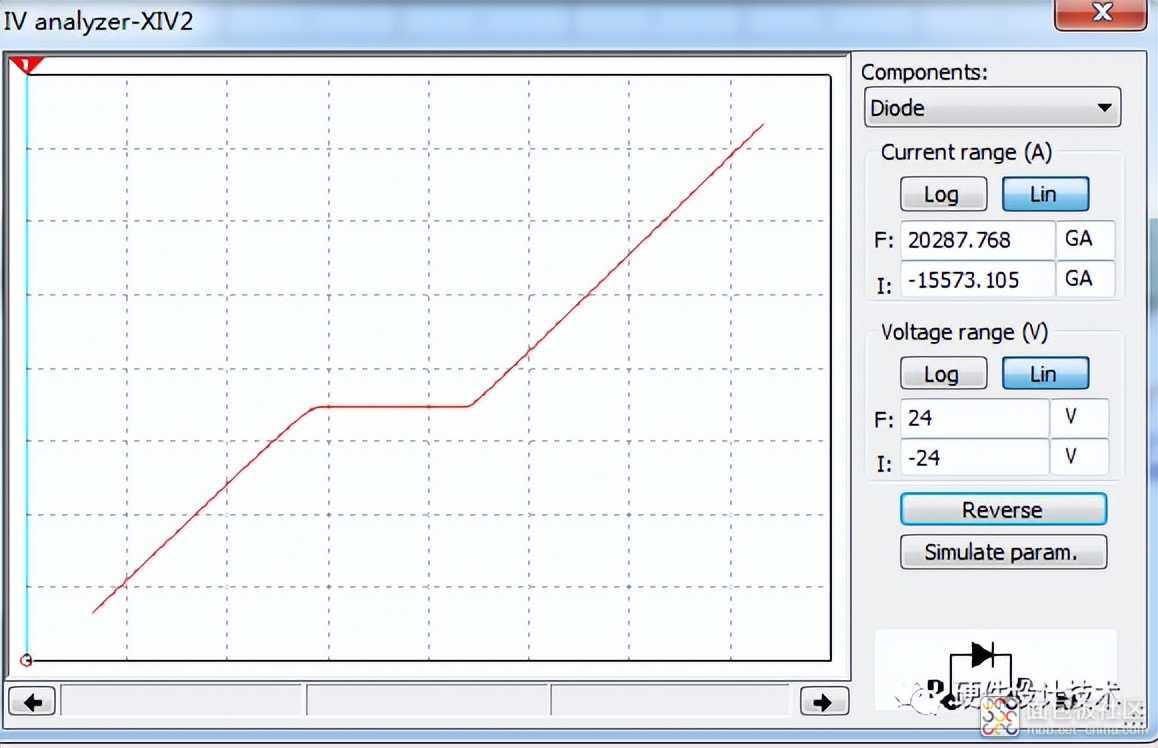

图二：二极管伏安特性曲线
二、NPN晶体三极管特性曲线

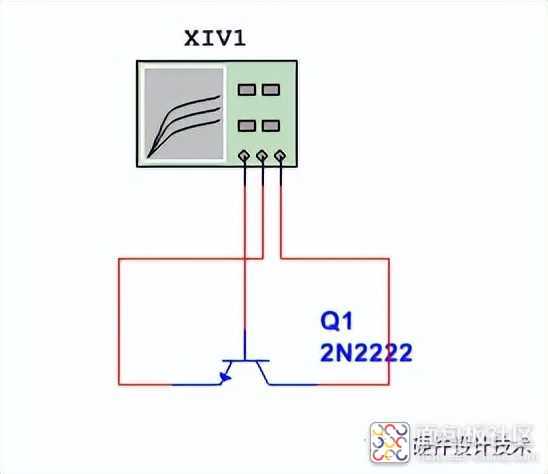

构建的NPN三极管特性曲线测试电路如图三所示。
图三：NPN三极管特性曲线测试电路
双击IV特性分析仪图标，在Components 对话框位置选择NPN晶体管。打开其显示面板。按下仿真开关，得到NPN三极管特性曲线，如图四所示。
图四：NPN三极管特性曲线
三、PNP晶体三极管特性曲线

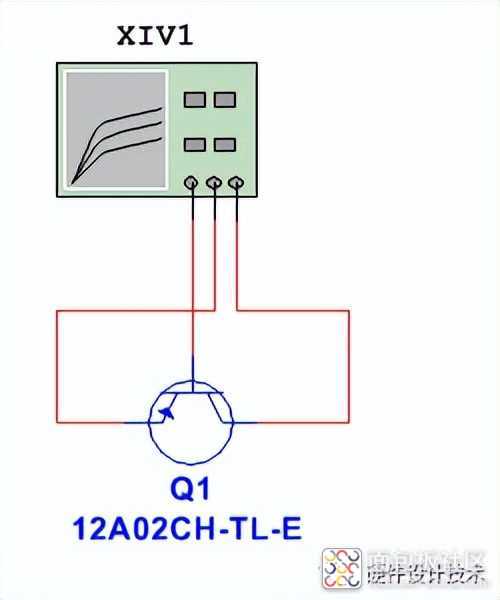

构建的PNP三极管特性曲线测试电路如图五所示。
图五：PNP三极管伏安特性曲线测试电路
双击IV特性分析仪图标，在Components 对话框位置选择PNP晶体管。打开其显示面板。按下仿真开关，得到 PNP三极管特性曲线，如图六所示。

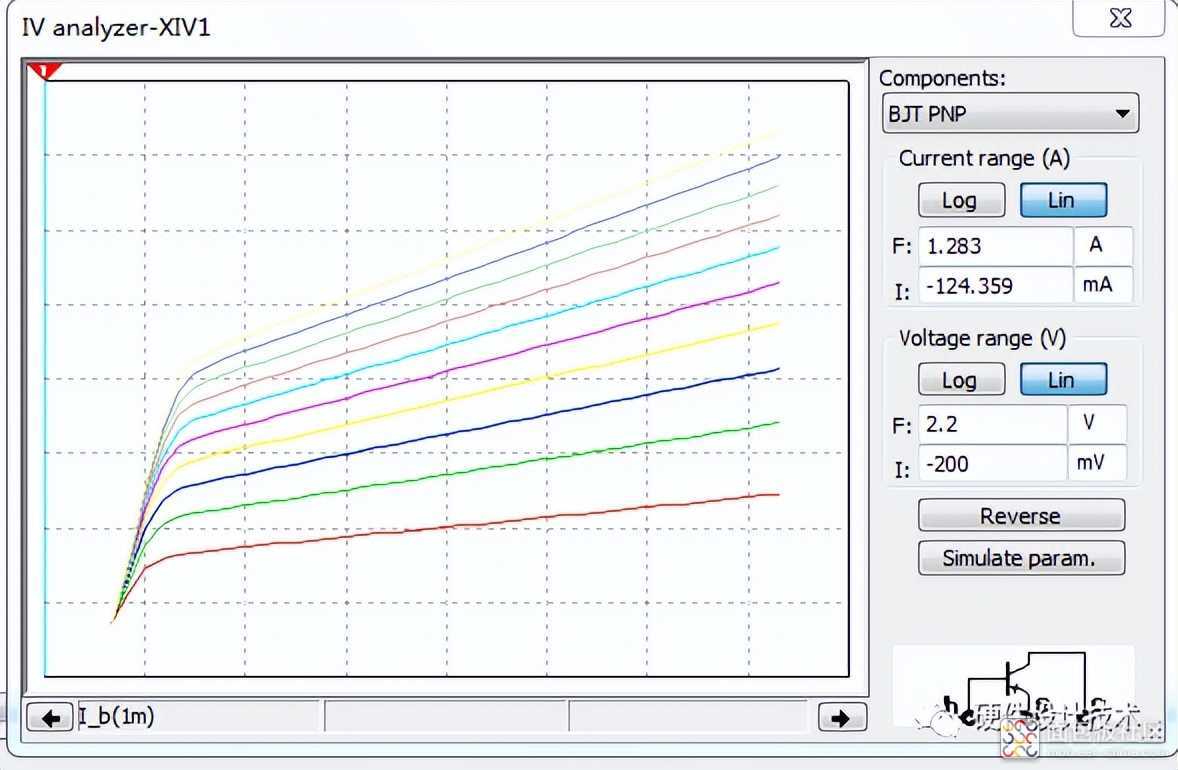

图六：PNP三极管特性曲线
四、NMOS特性曲线

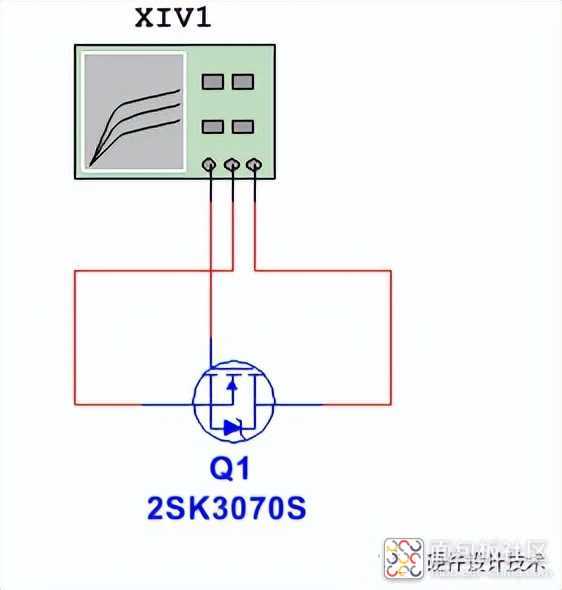

构建的NMOS特性曲线测试电路如图七所示。
图七：NMOS 特性测试电路
双击IV特性分析仪图标，在Components 对话框位置选择NMOS。打开其显示面板。按下仿真开关，得到NMOS特性曲线，如图八所示。

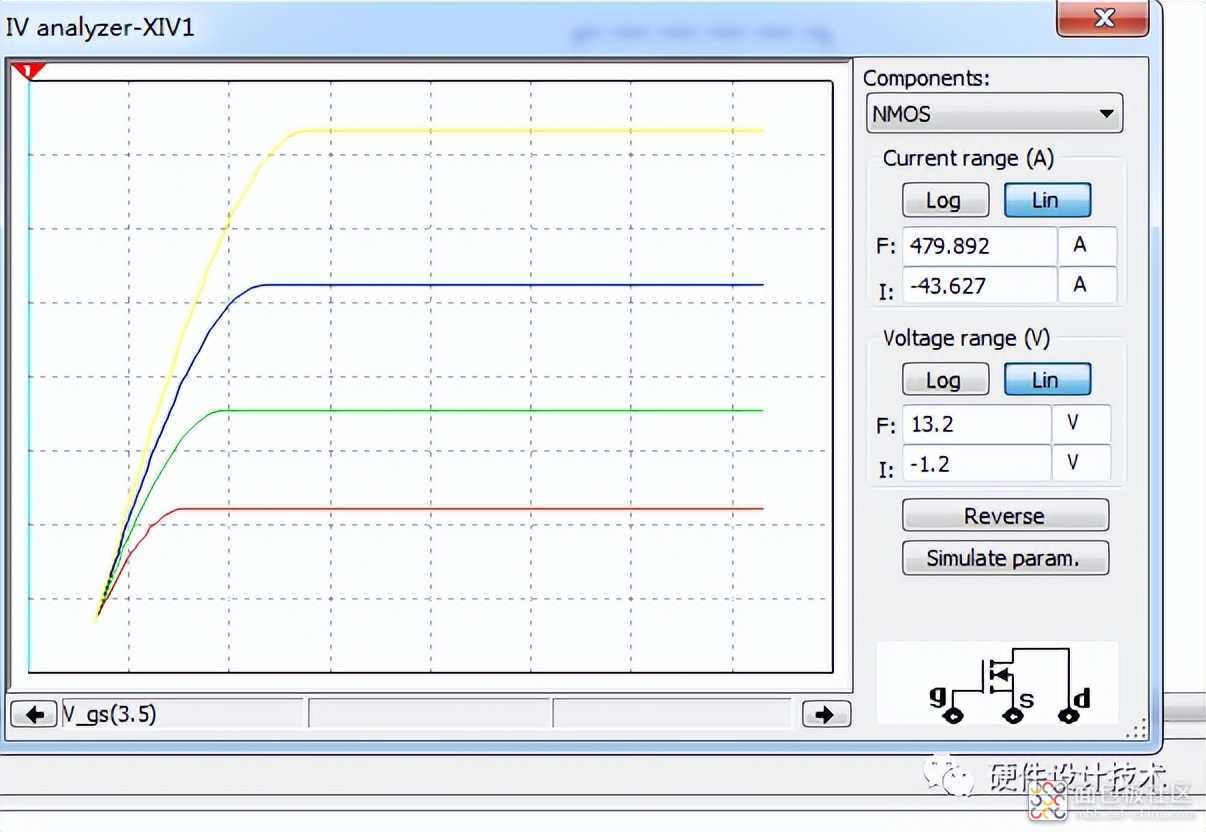

图八：NMOS特性曲线
五、PMOS特性曲线

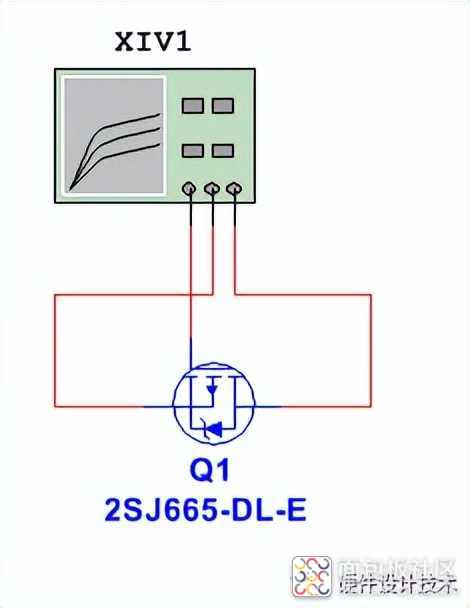

构建的PMOS特性曲线测试电路如图九所示。
图九：PMOS 特性测试电路

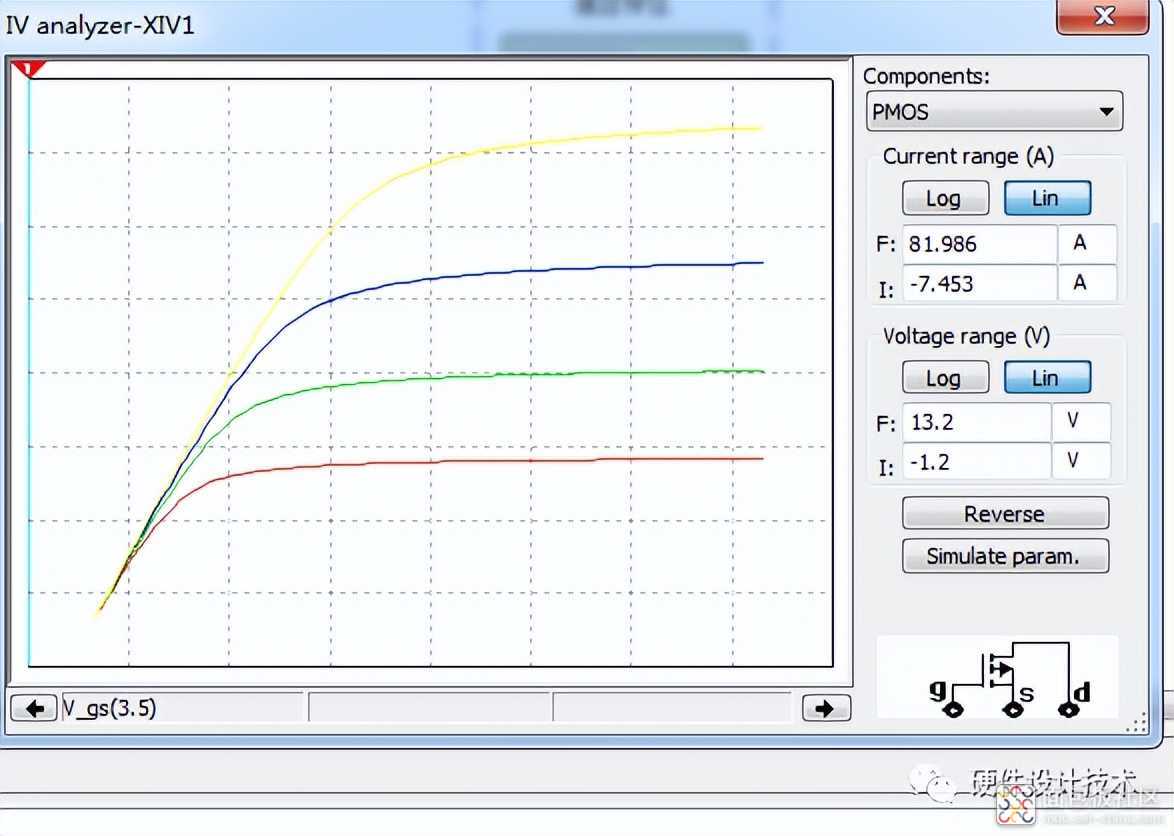

双击IV特性分析仪图标，在Components 对话框位置选择PMOS。打开其显示面板。按下仿真开关，得到PMOS特性曲线，如图十所示。
