最近看到个—模拟pH计，可用于测量液体的酸碱度。想想曾经在化学实验课上还是使用pH试纸来测量溶液酸碱度,测量不仅操作复杂而且也无法得到精确的pH数值。
如今使用DF出品的硬件以及文档资料便可轻松自制pH计，用此来测量常见液体的pH值，实验室级电极测量精度在±0.1@25℃完全满足使用需求。
大家都说柠檬很酸能酸掉大牙那种，今天我们就来看看到底有多酸—来实测柠檬的pH值。
一开始选用透明屏其实并没有特殊含义，只是最近才试玩了并且觉得显示效果不错，过程中朋友问我“你都选用透明屏了为什么不让它透明，不然你选择它的意义在那”。这灵魂拷问一时间我竟无以回答。后来经过一系列的构思设计以及朋友的建议，才有了最终的展示效果。

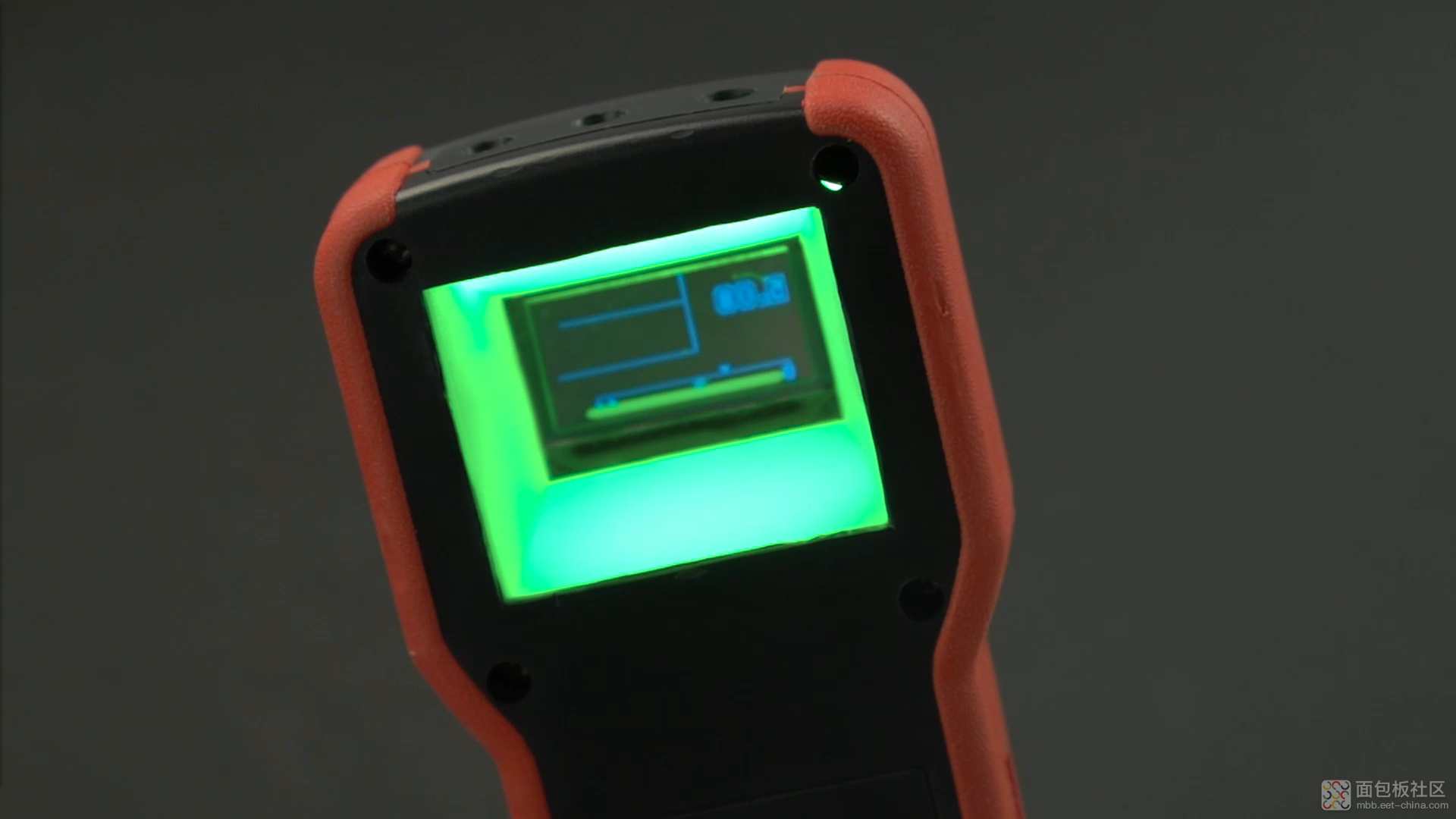

根据pH值颜色对照表，用灯带的颜色对应不同的pH值。

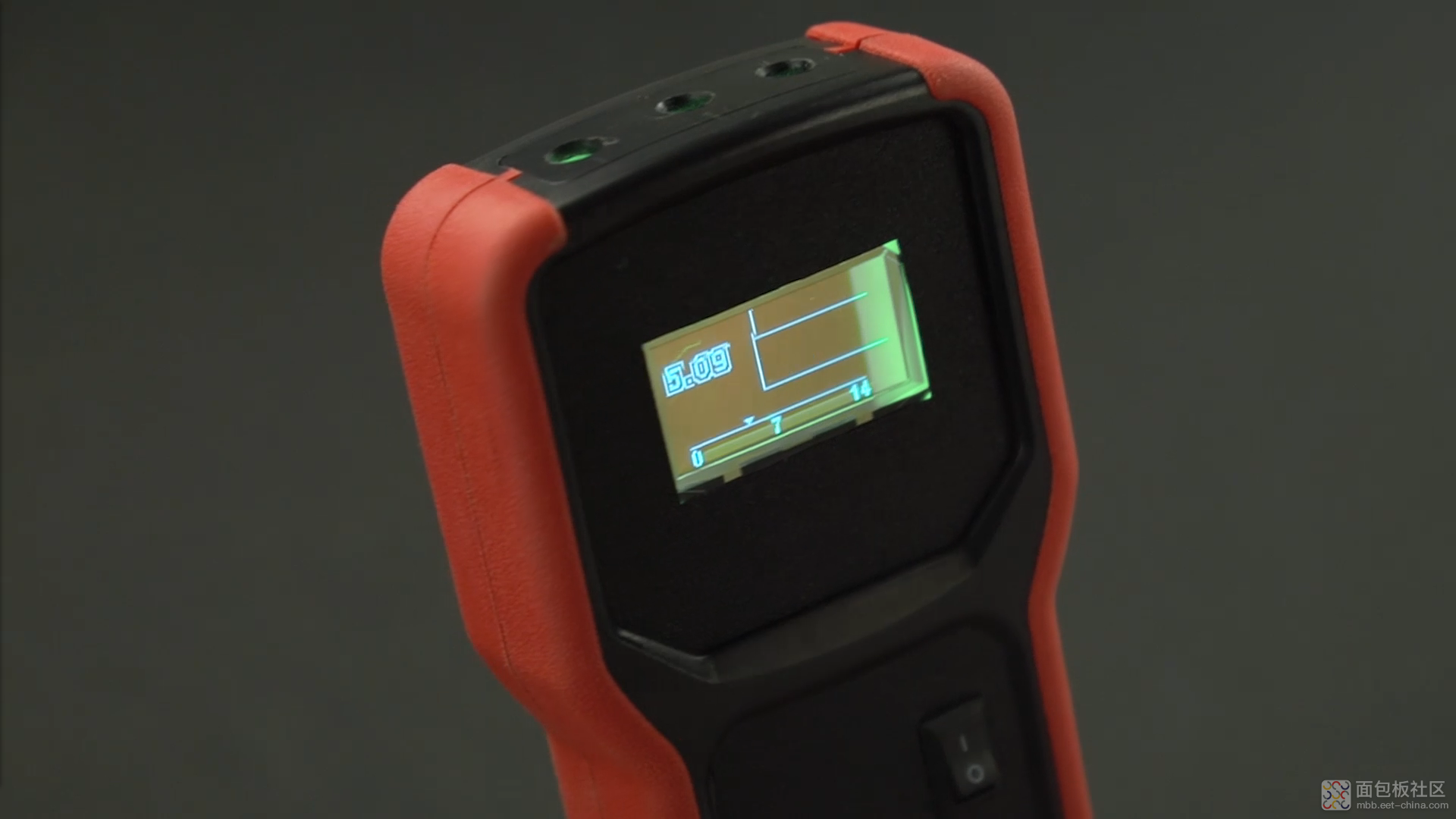

X-Y坐标显示测量pH值的变化曲线
横坐标对应显示pH值
材料清单：
- Beetle ESP32-C3
- 模拟pH计V2
- OLED透明屏幕
- RGB 全彩灯带
- 3.7V电池
- 外壳
硬件组装：

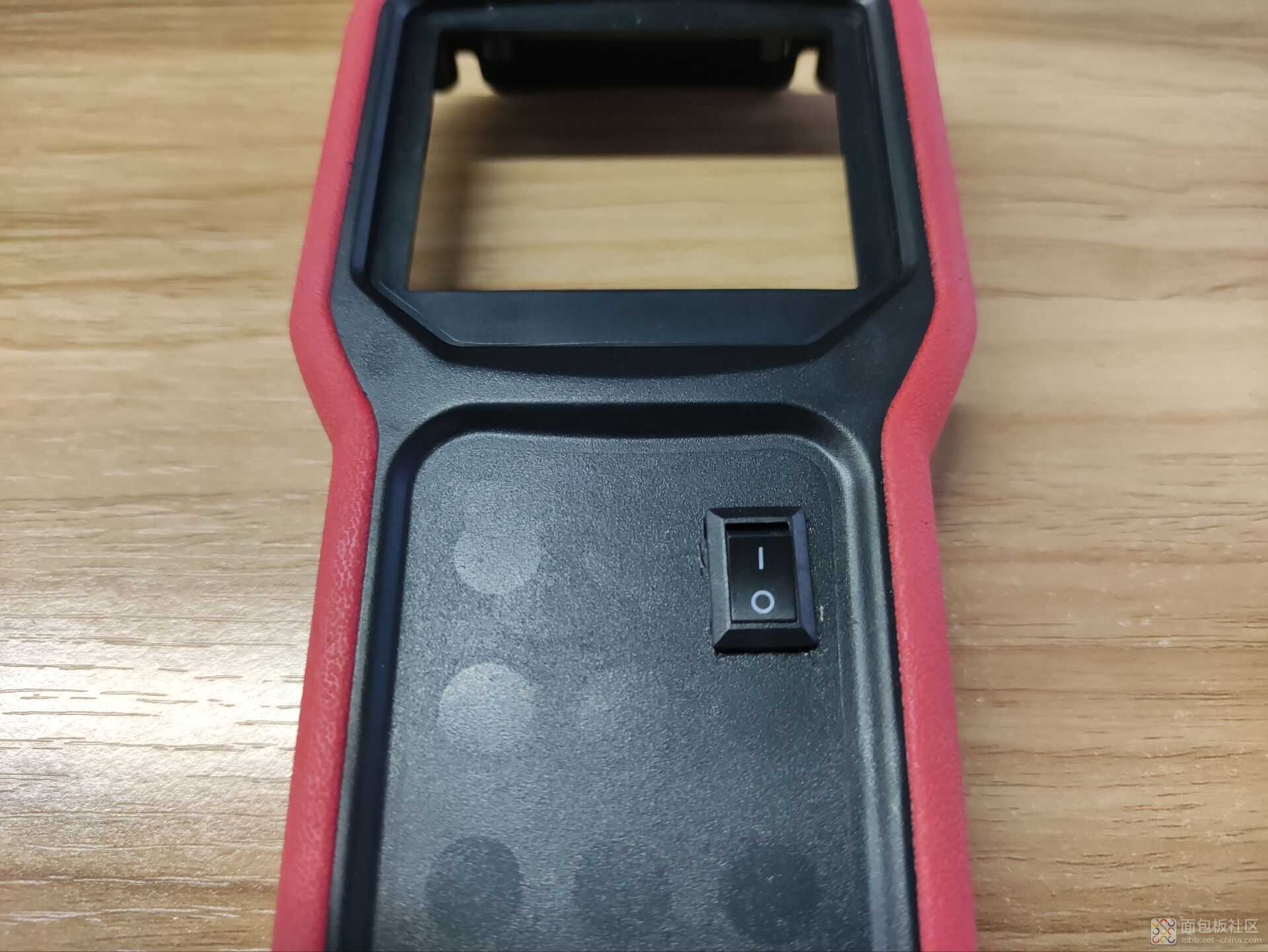

安装电源开关

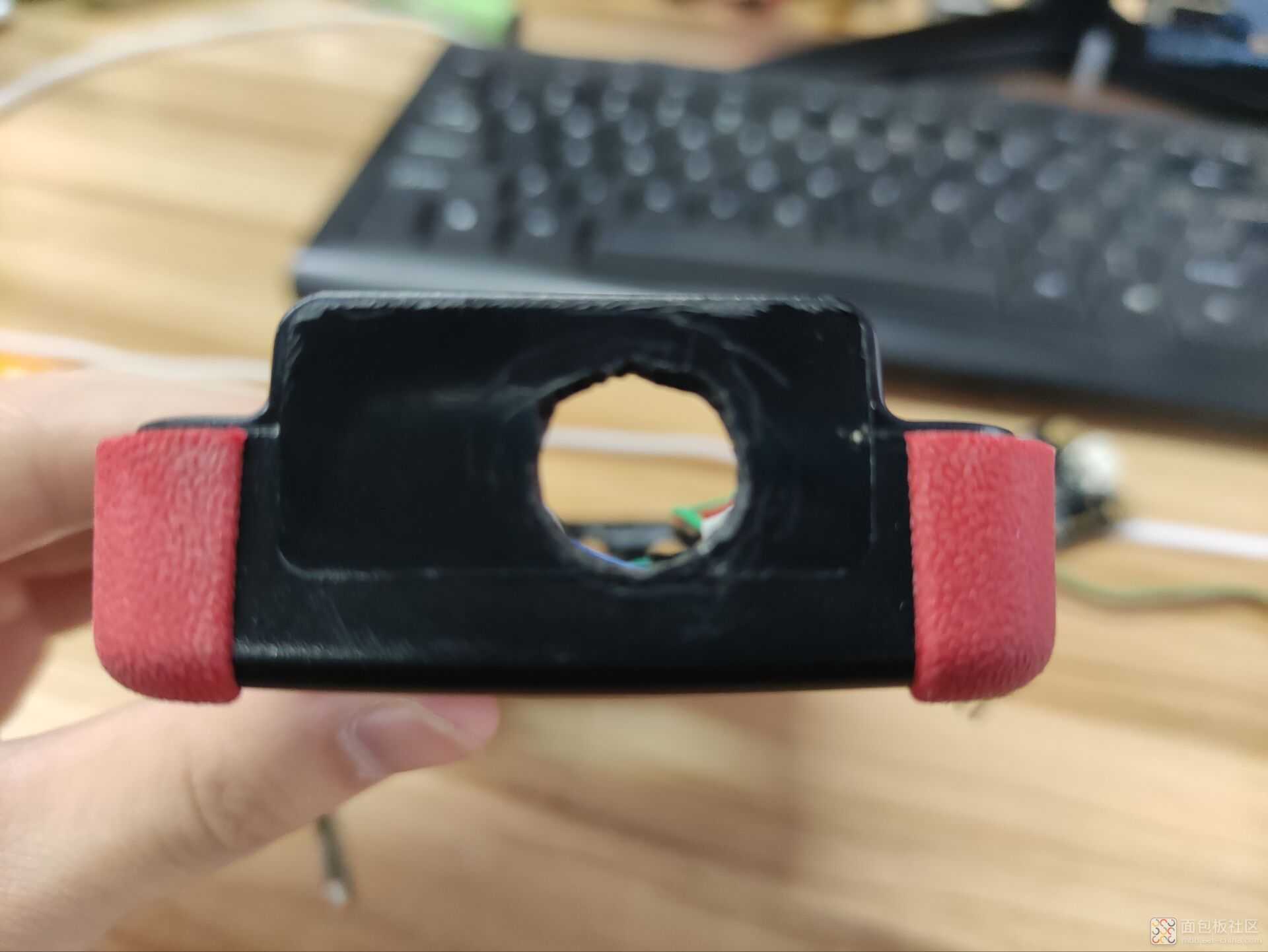

用电磨机给外壳开孔

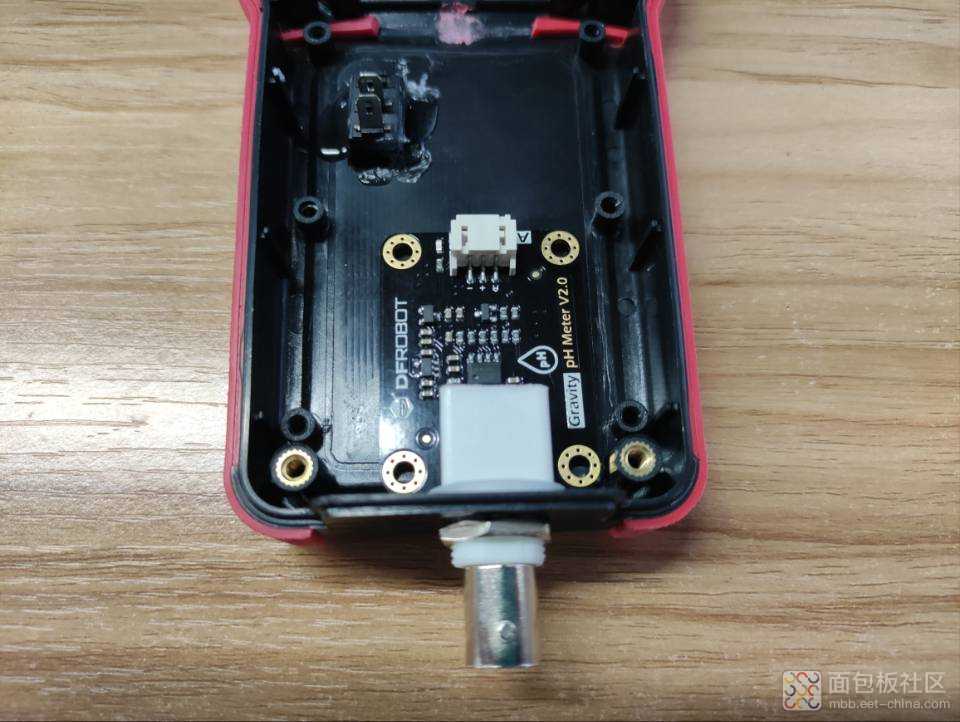

固定pH计的信号转接板

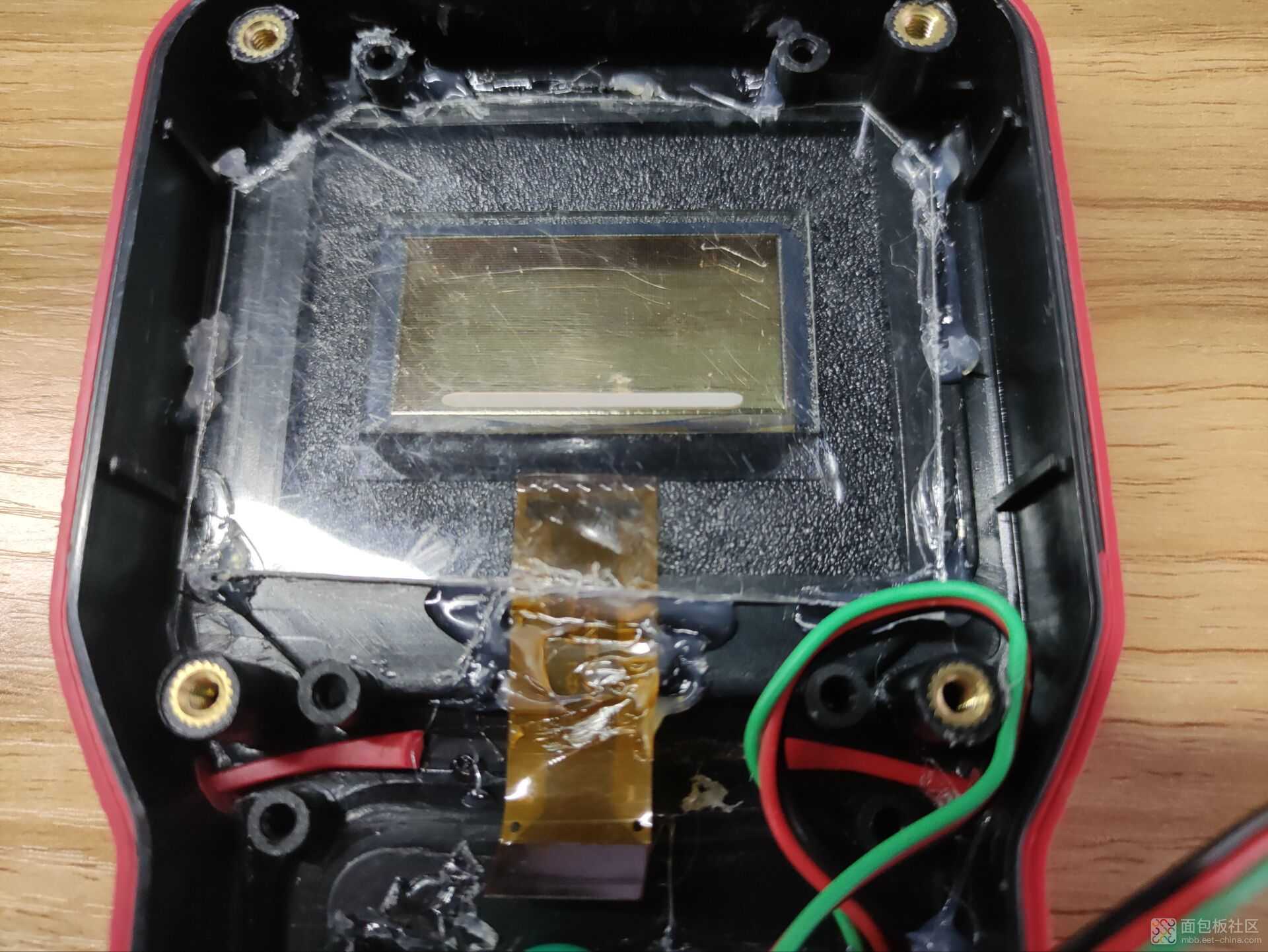

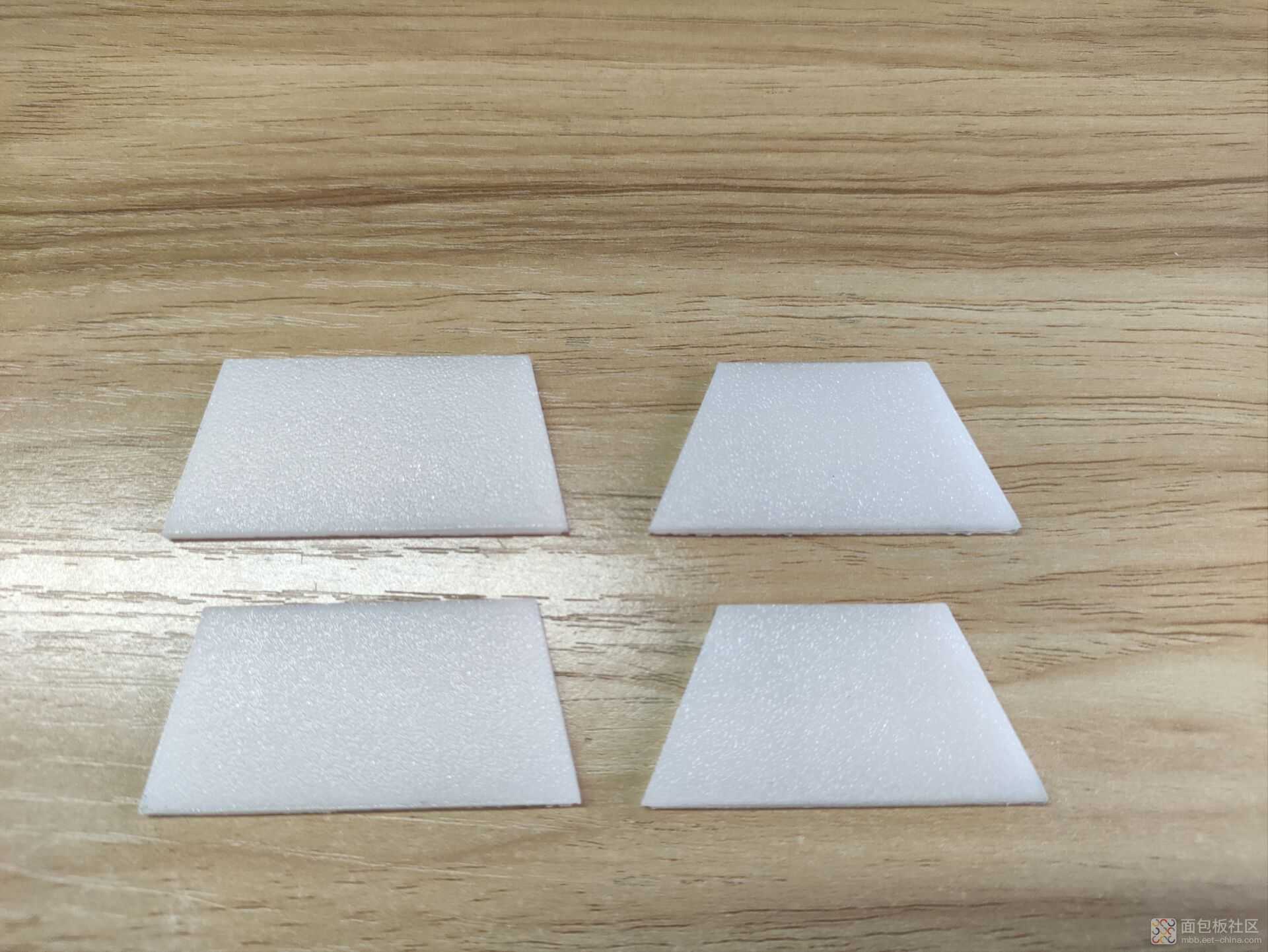

用塑料片固定透明屏

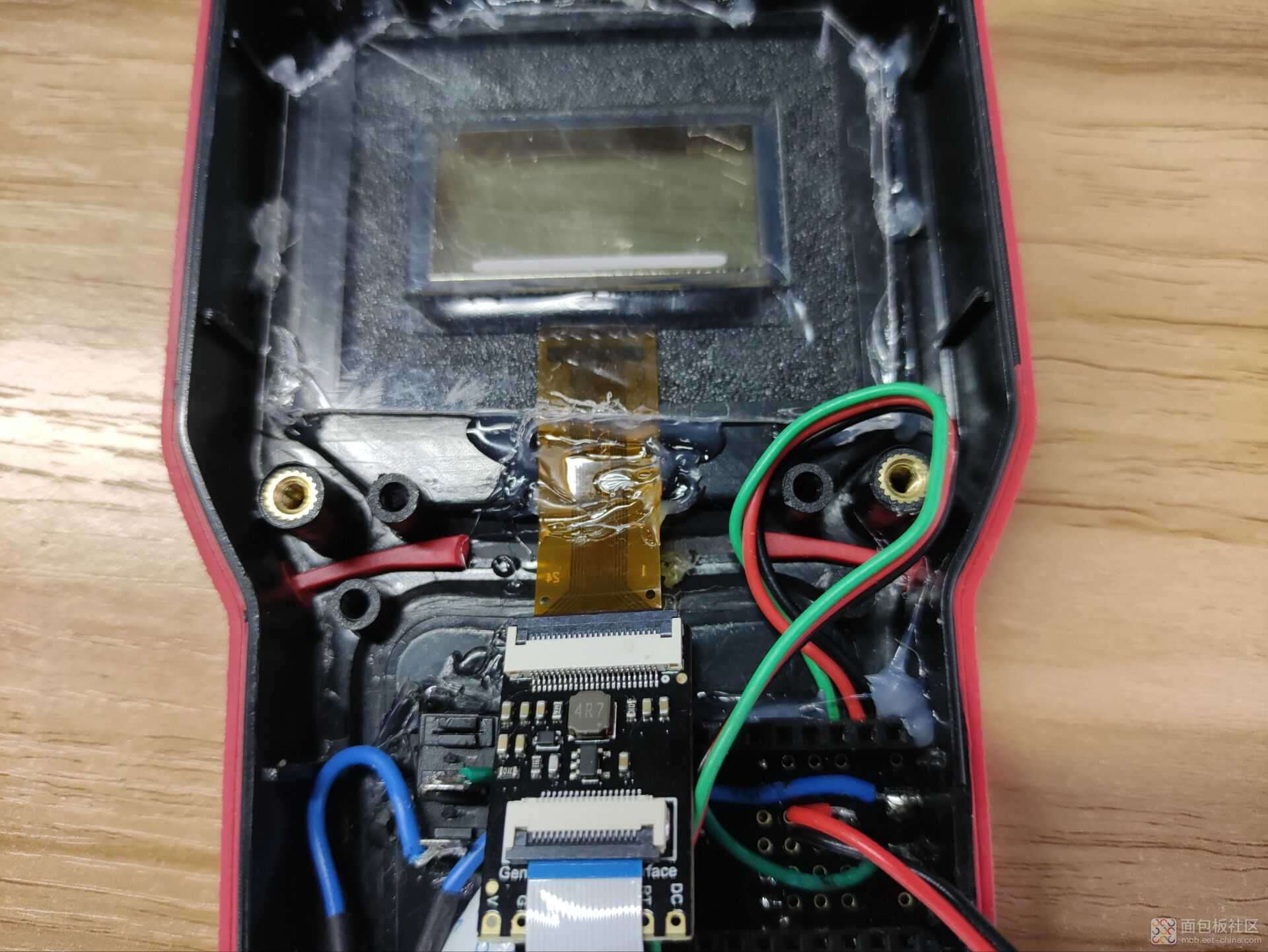

连接透明屏转接板

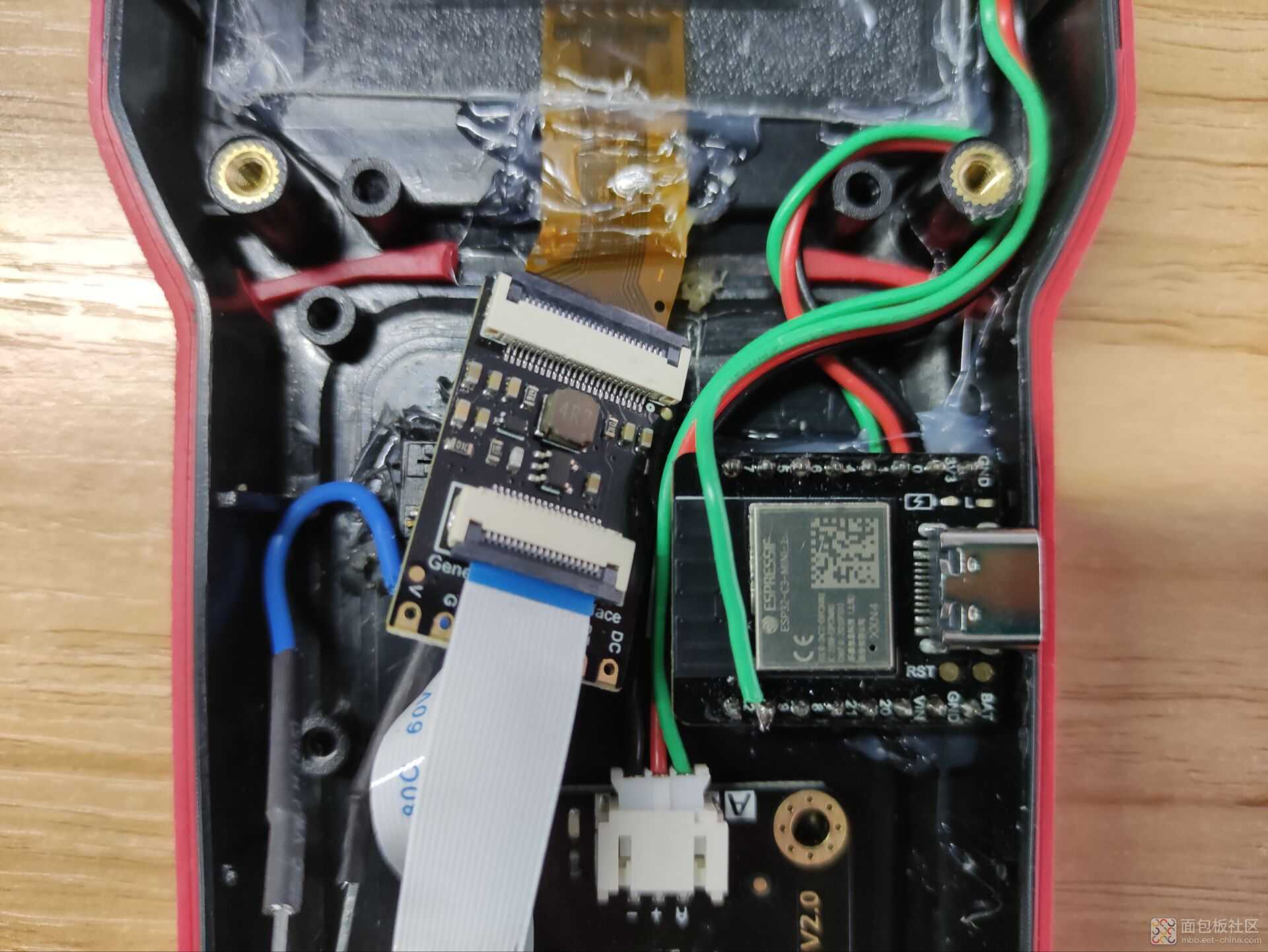

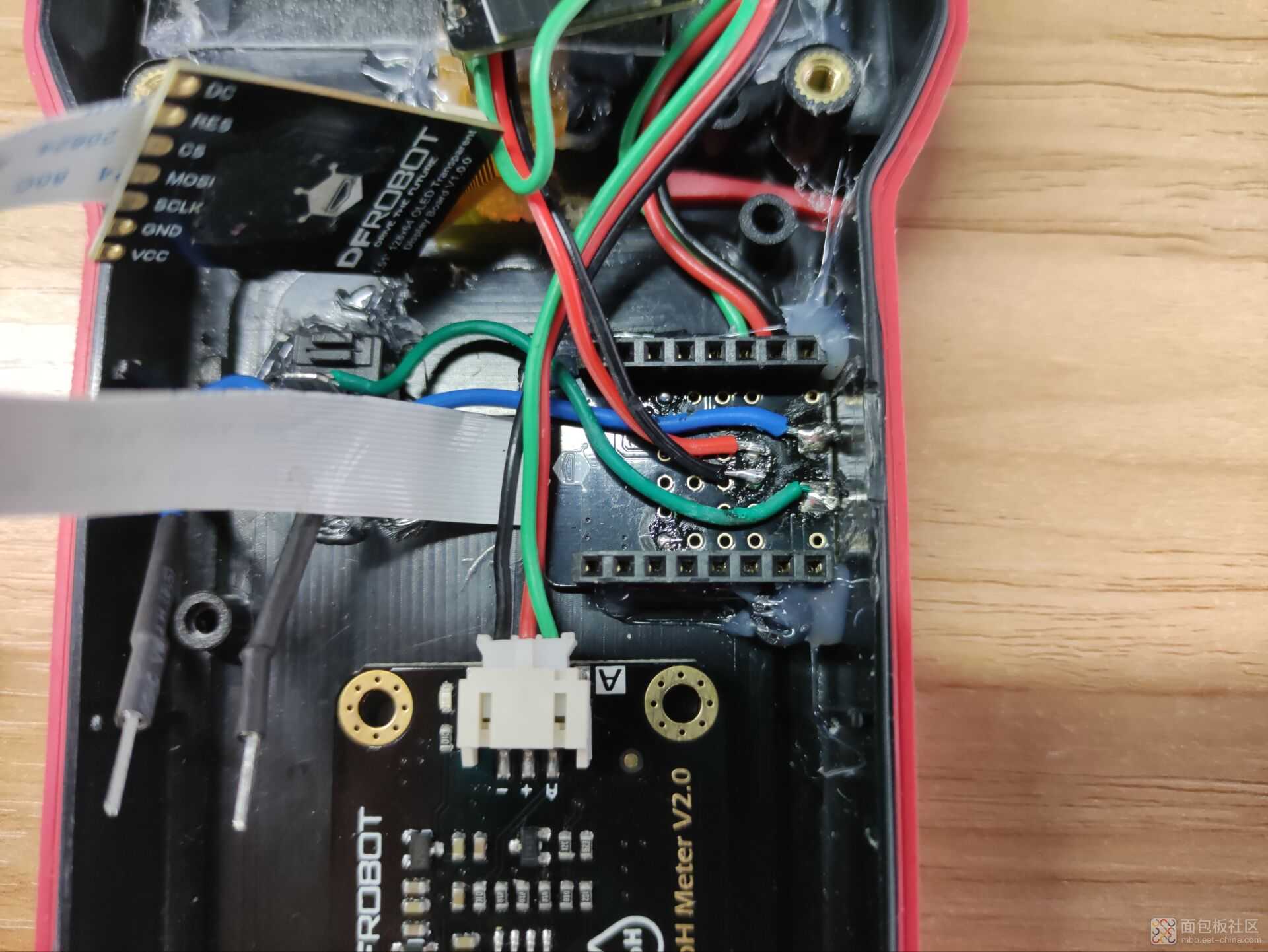

焊接且固定C3的扩展板
插上C3

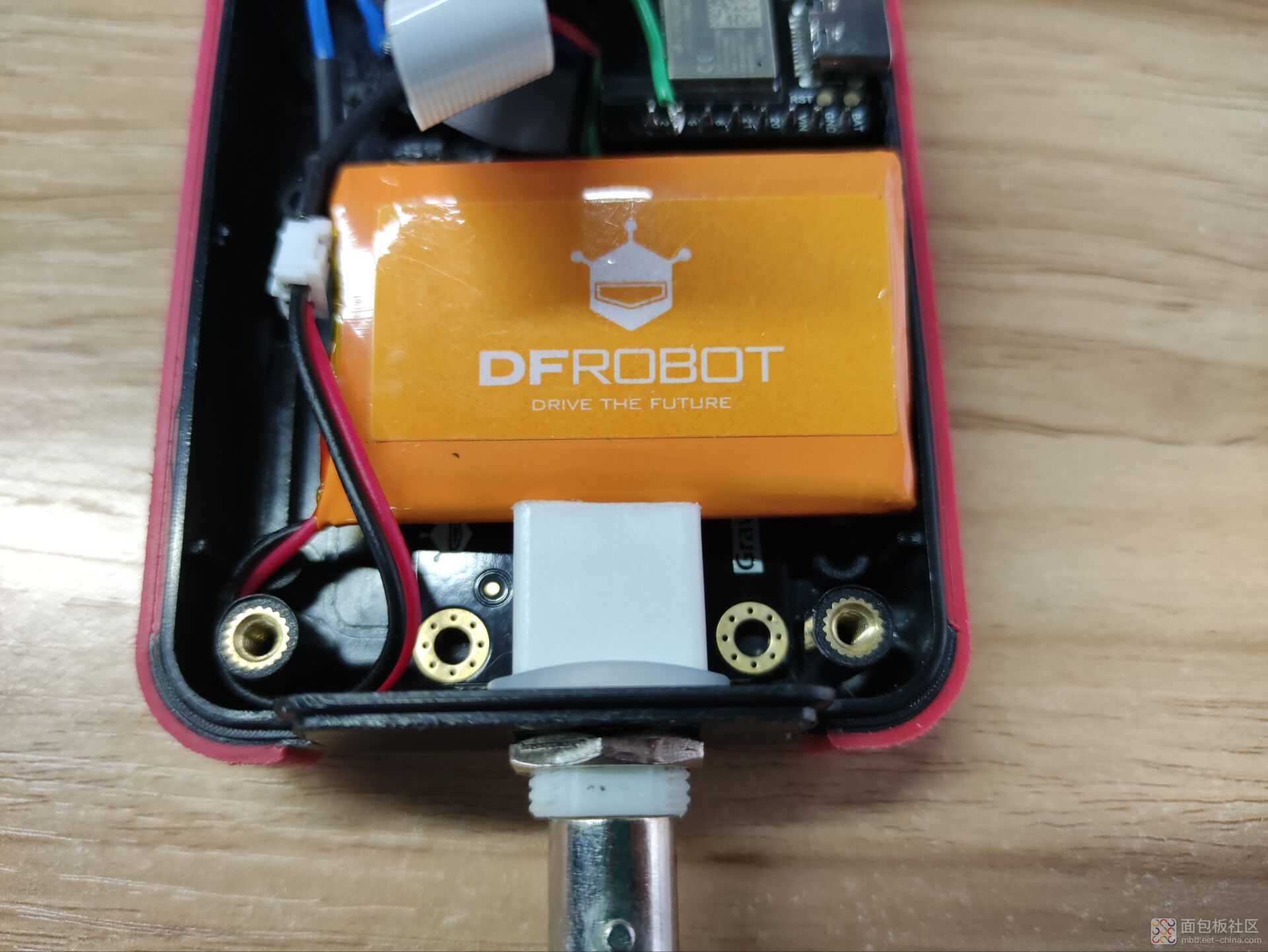

连接3.7V电池

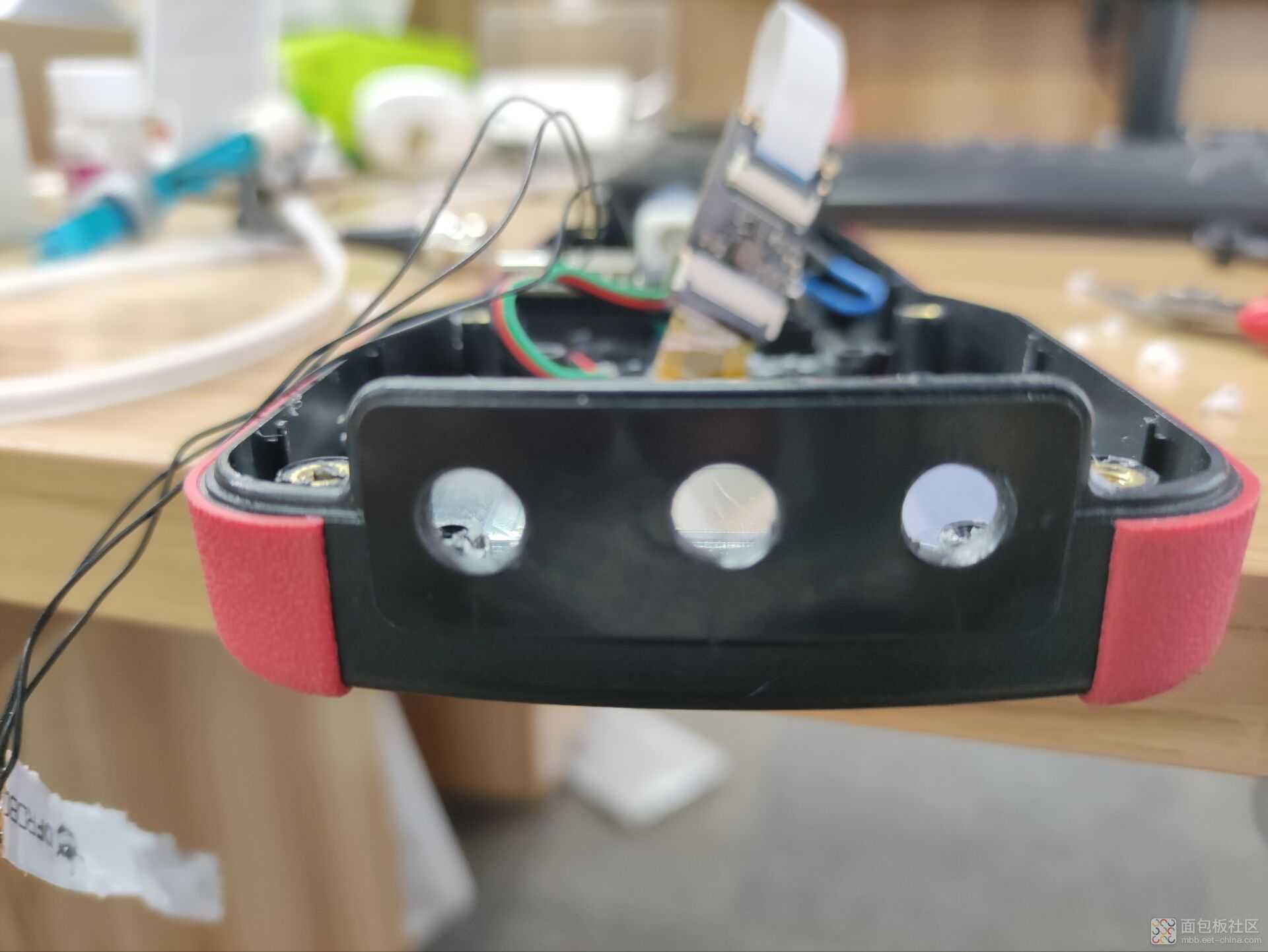

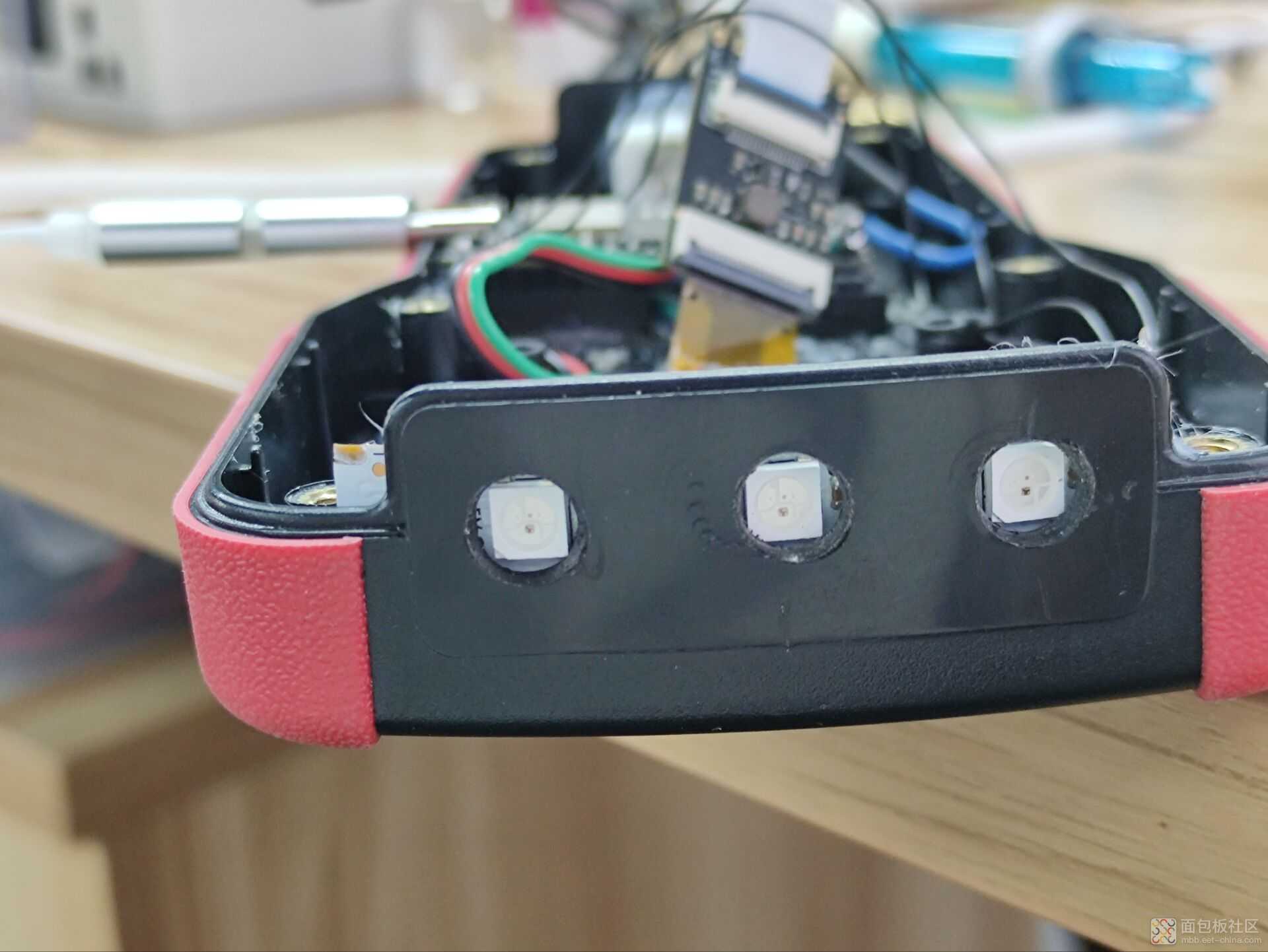

打孔安装灯带

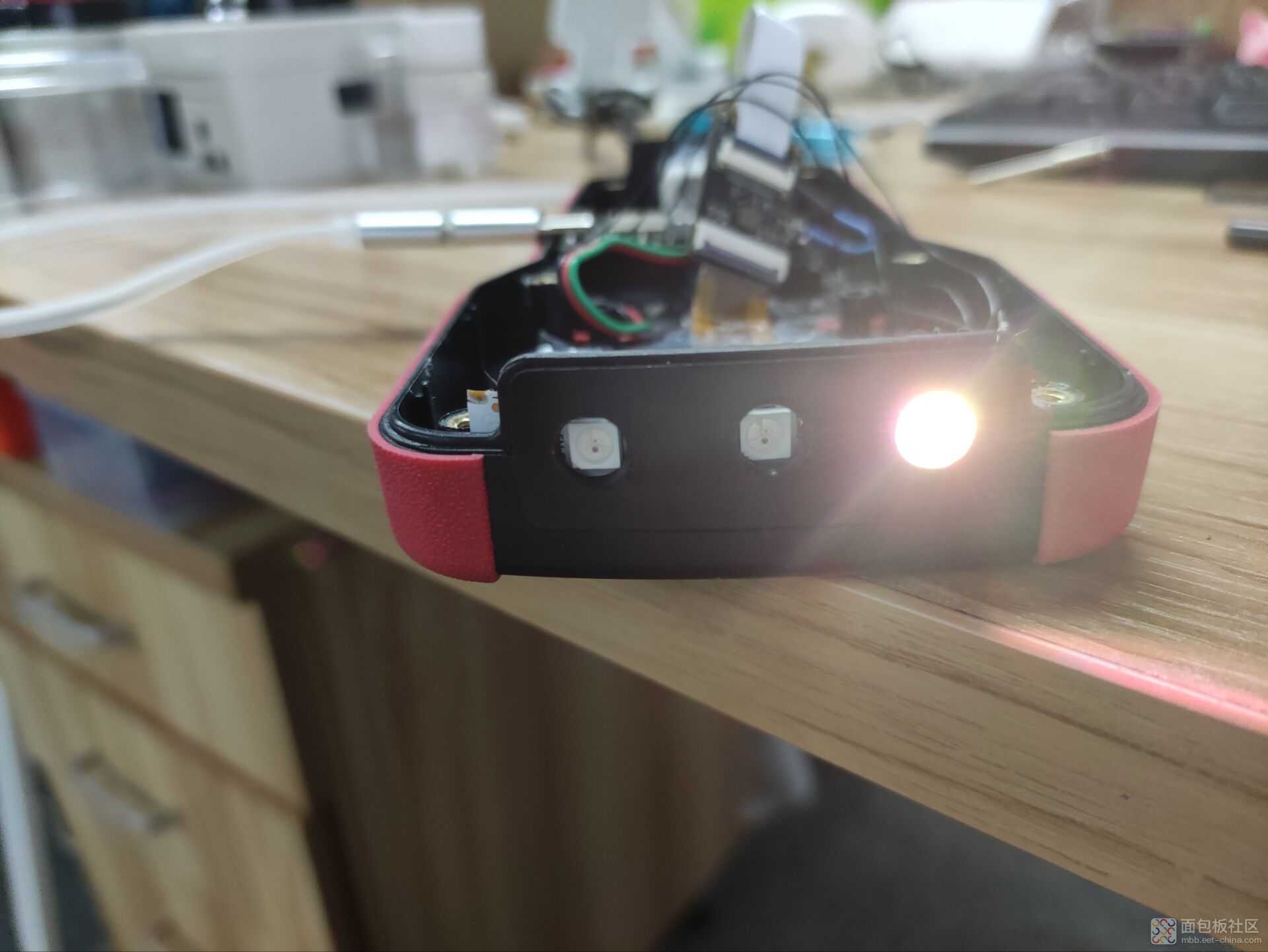

额。。。翻车了，3颗坏2颗（南瘦）

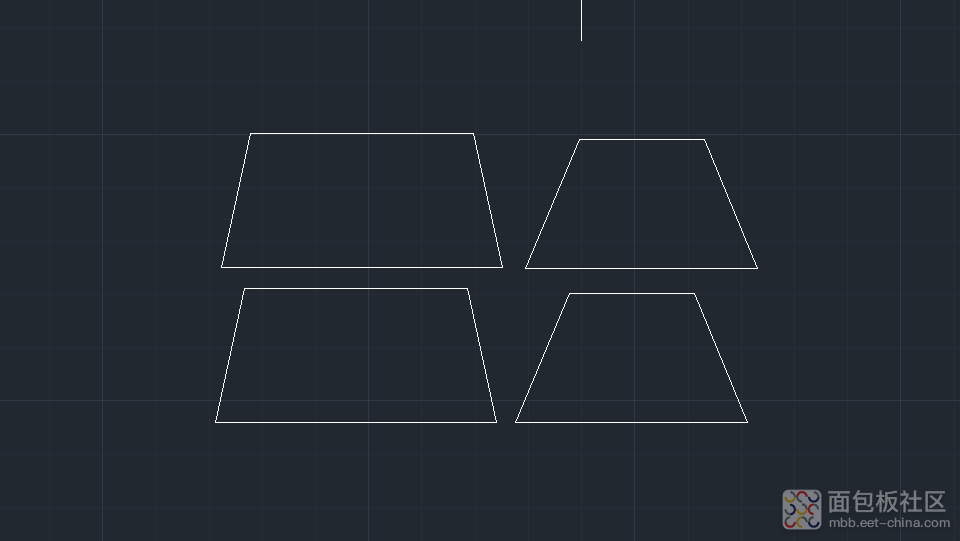

算了，还是重新设计一下吧，绘制图纸
用激光切割亚克力板

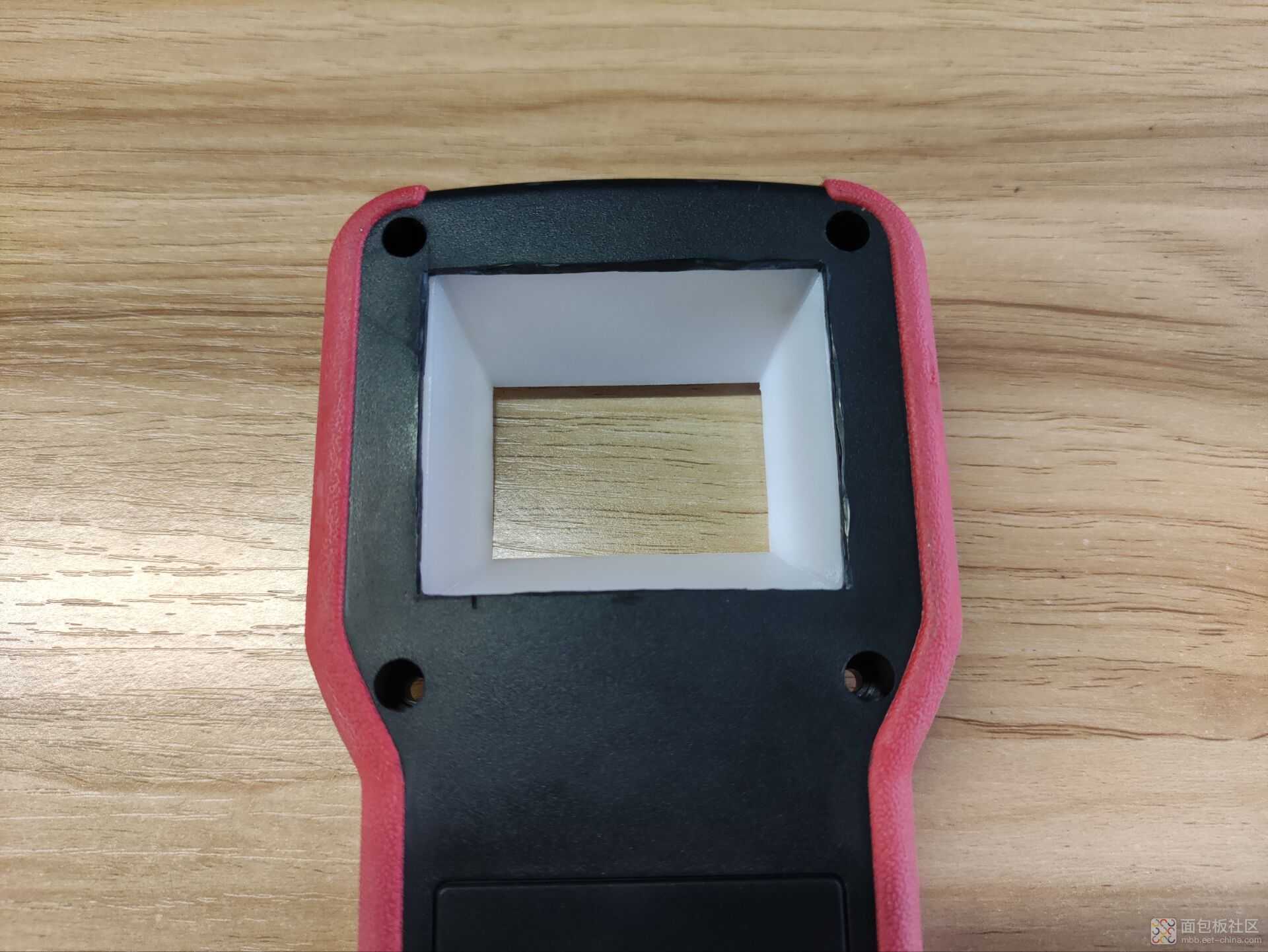

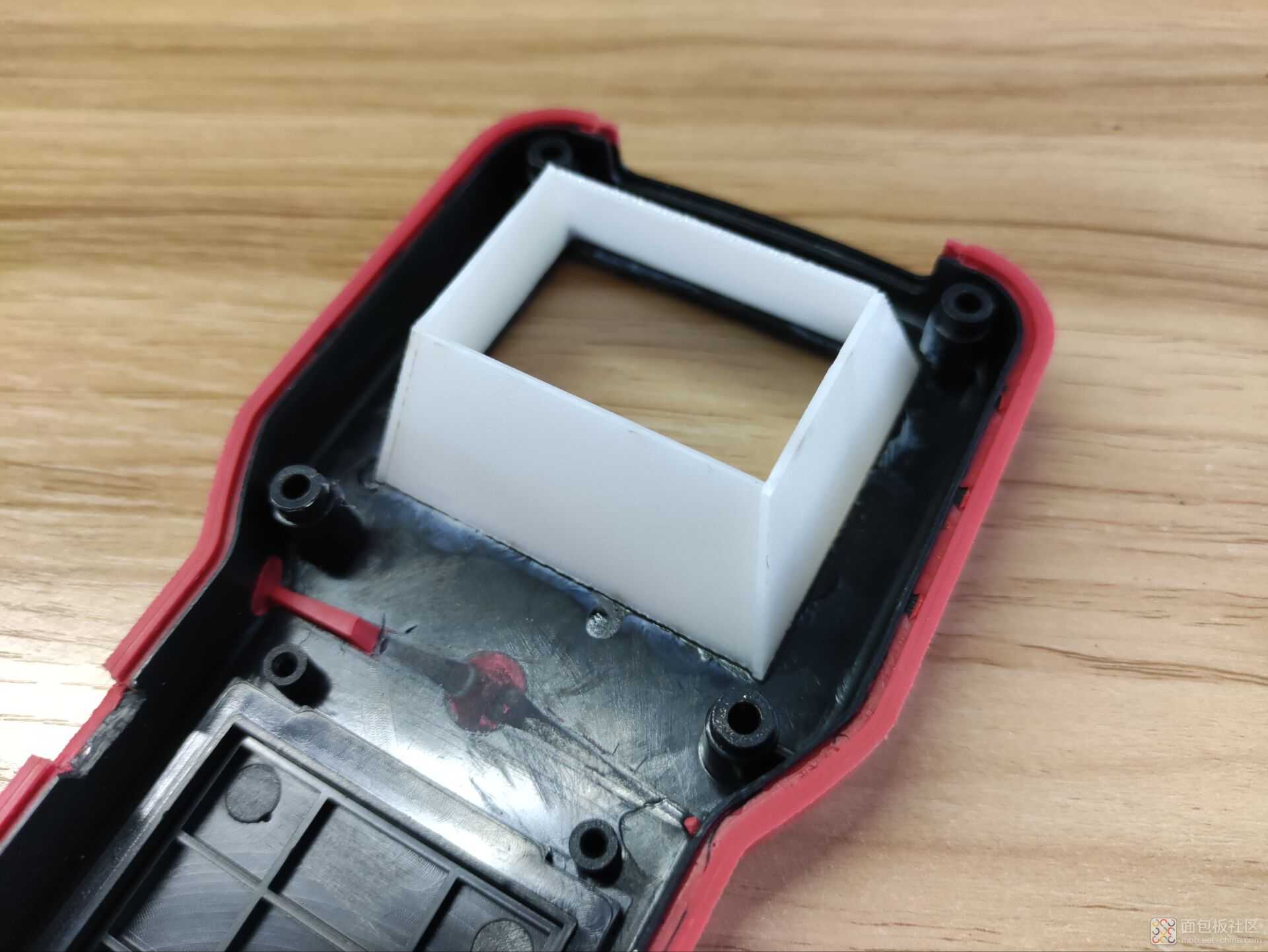

在反面切割开孔并安装亚克力板
使用切割工具须小心注意安全

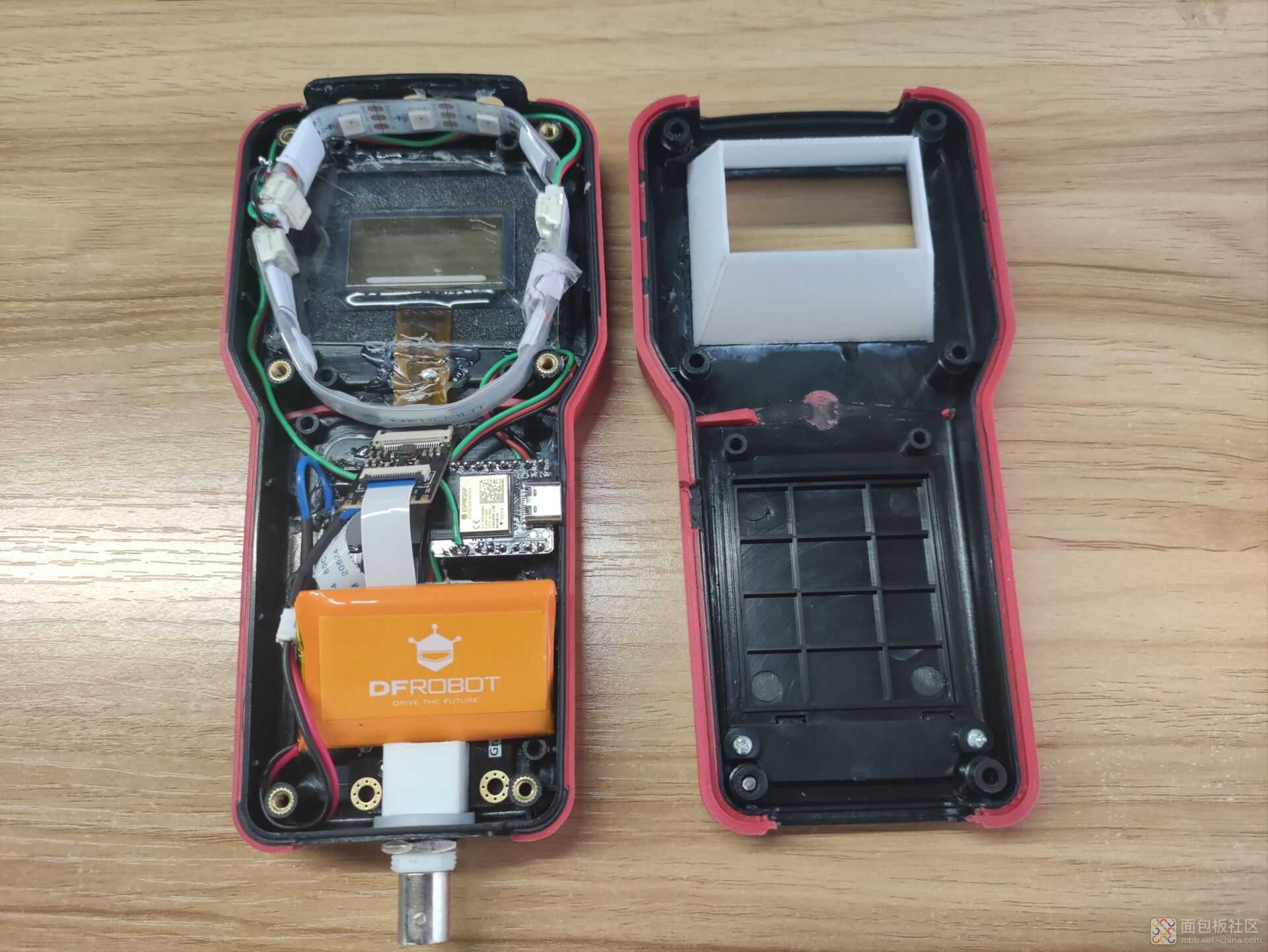

将前盖与后盖组合起来

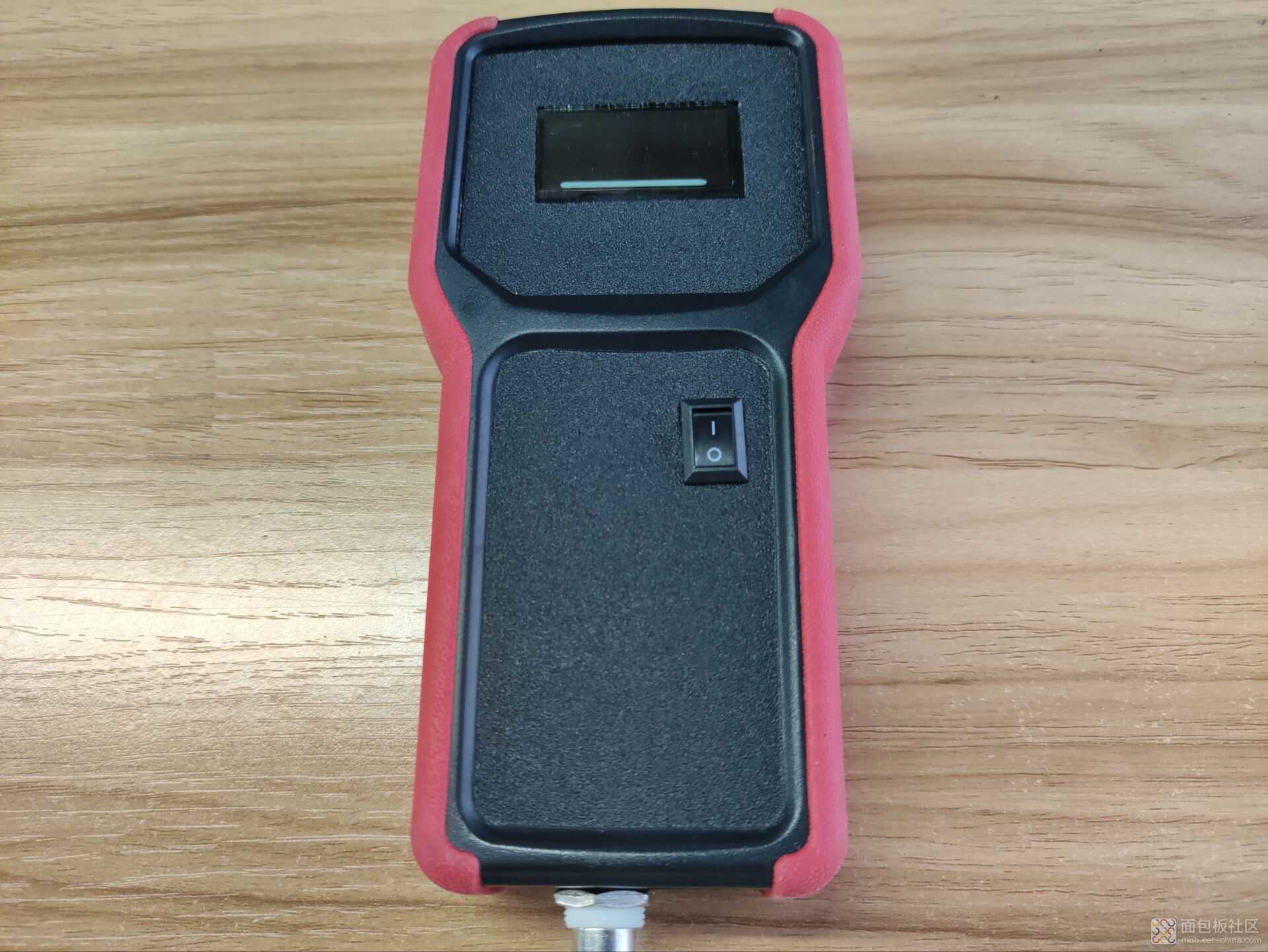

在外壳正面贴上黑色贴纸

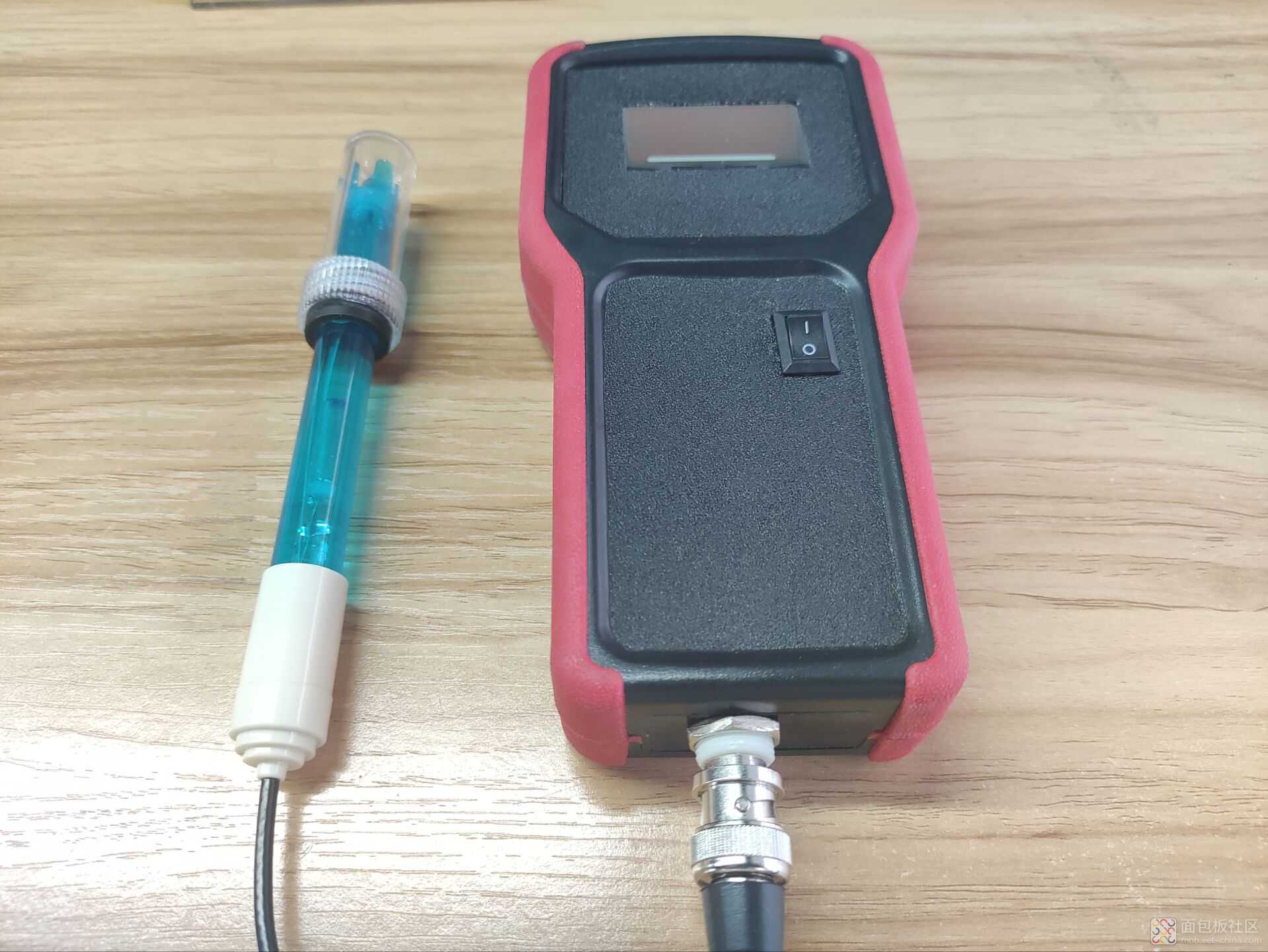

连接上pH计探头

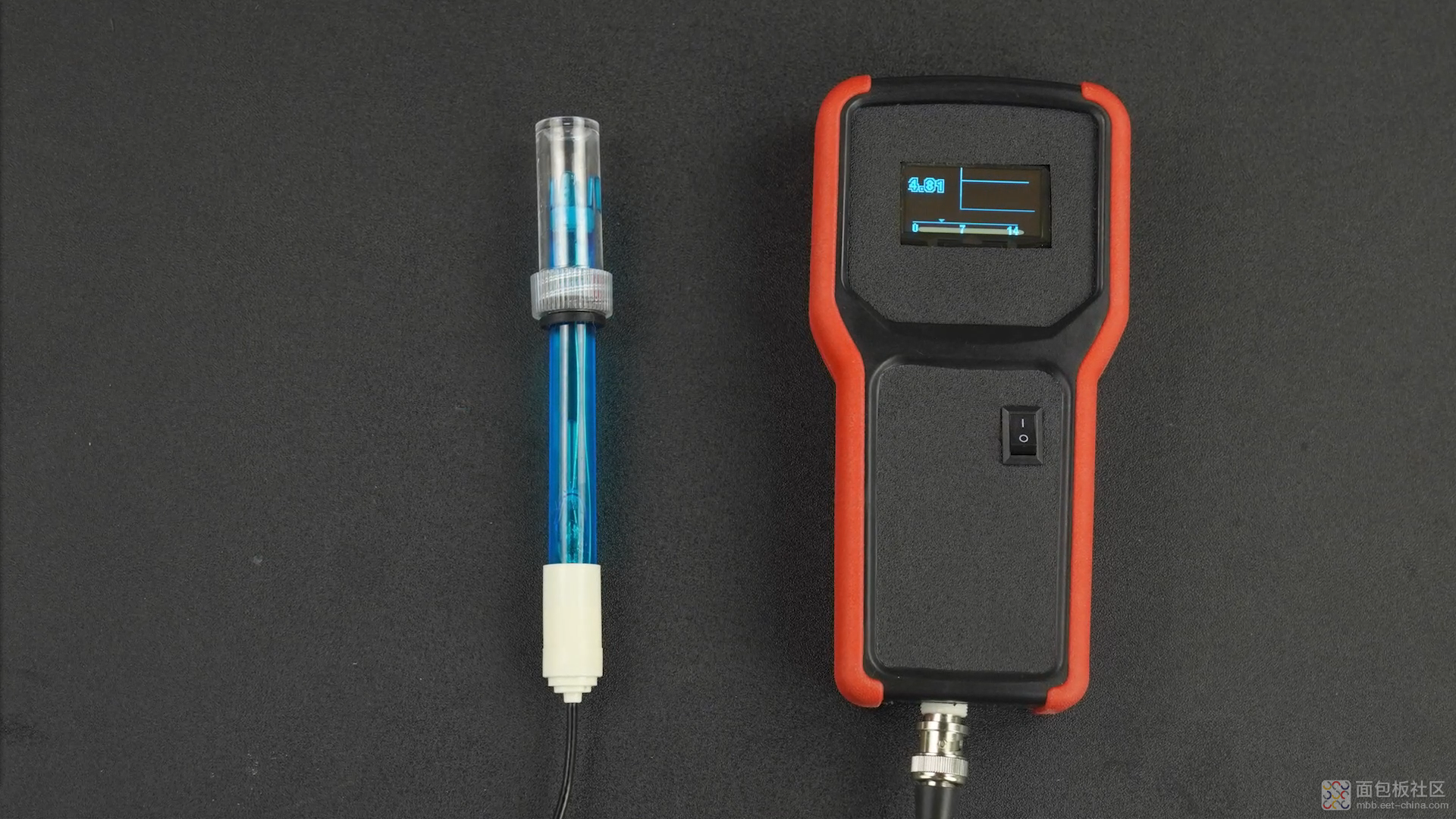

到此你便得到了一个精雕细刻、流光溢彩、妙不可言的pH计!
最后有一说一柠檬真的很酸！
实用工具推荐

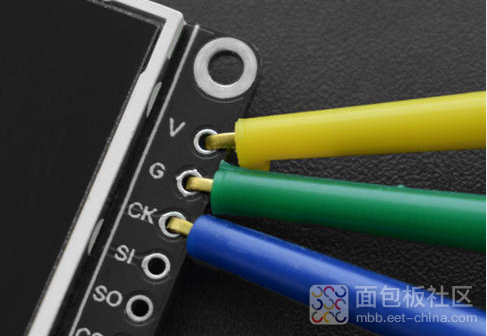

钩式测试夹
在pH计的制作过程中非常实用的工具，在测试与焊接前使用钩式测试夹，直接钩住焊孔，连接稳定解放双手；彩色的设计更容易区分电路。
程序
sketch_may19c.zip
(1.62 KB, 下载次数: 0)
