一、应用背景

1．全球气候变暖，雷雨天气增多

2．电源雷击损坏后，危害大

3．电源雷击损坏后，维修成本高

4．高浪涌防护设备成为行业趋势

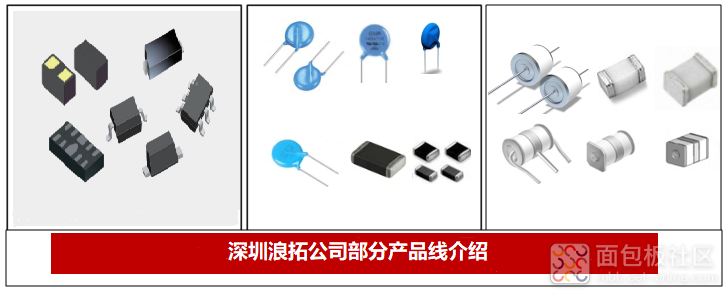

二、防护方案与浪拓器件

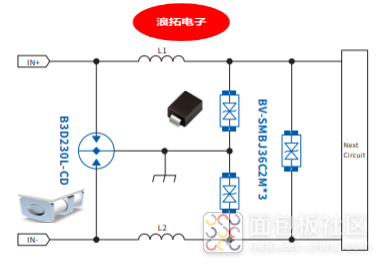

1、DC24V电源防护方案电路图

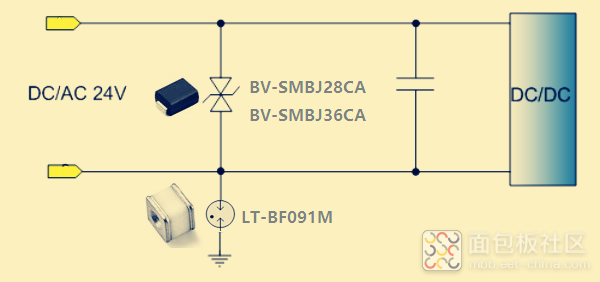

2、AC24V电源防护方案
三、方案说明与注意事项

1．此方案后级采用反应时间很快，残压较低的

2．前级采用通流量大，体积小，无续流能力的贴片GDT

3．中间用电感L1，L2做退耦，驱动GDT泄放大电流

4．此电源方案满足I EC61000-4-5、GBT17626.5等浪涌测试标准

5．此电源方案可通过1.2/ 50-8/20μS组合波浪涌测试
