概念

ESD静电二极管是一种过压,防静电保护元件,用来保护电子设备中敏感电路受到ESD(静电放电)的影响,作用是转移来自敏感元件的ESD应力,使电流流过保护元件而非敏感元件,同时维持敏感元件上的低电压;ESD静电二极管还应具有低泄漏和低电容特性,不会降低电路功能;不会对高速信号造成损害,在多重应力作用下保护元件的功能不会下降。


产品特点:

1、响应(动作)速度快(小于1ns )

2、电容值低(适用于高频高速传输线路)

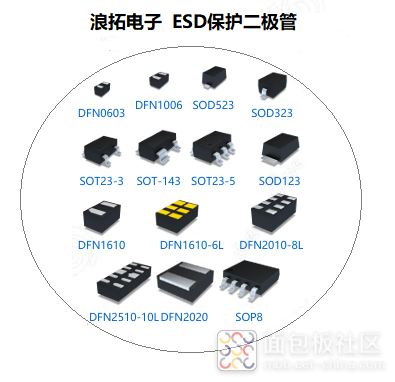

3、体积小、封装多样化(能满足各种产品的应用需求)

4、漏电流低(小于1uA )

5、超低限制电压(钳位电压)

6、电压值低(反向截止电压俗称max不动作电压)



产品选型:

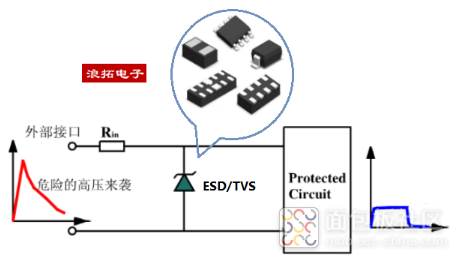

1、ESD静电二极管使用时是并联在被保护电路上,正常情况下对线路的工作不应产生任何的影响;

2、击穿电压VBR 的选择:ESD 管的击穿电压应大于线路max工作电压Um或者信号电平的max电压值;

3、脉冲峰值电流IPP 和max箝位电压VC 的选择:ESD 管使用时,要根据线路上可能出现的max浪涌电流来选择IPP 合适的型号。要注意的是,此时的max箝位电压VC 应不大于被保护芯片所能耐受的max峰值电压;

4、用于信号传输电路保护时,一定要注意所传输信号的频率或传输速率,当信号频率或传输速率较高时,应选用低电容系列的管子。

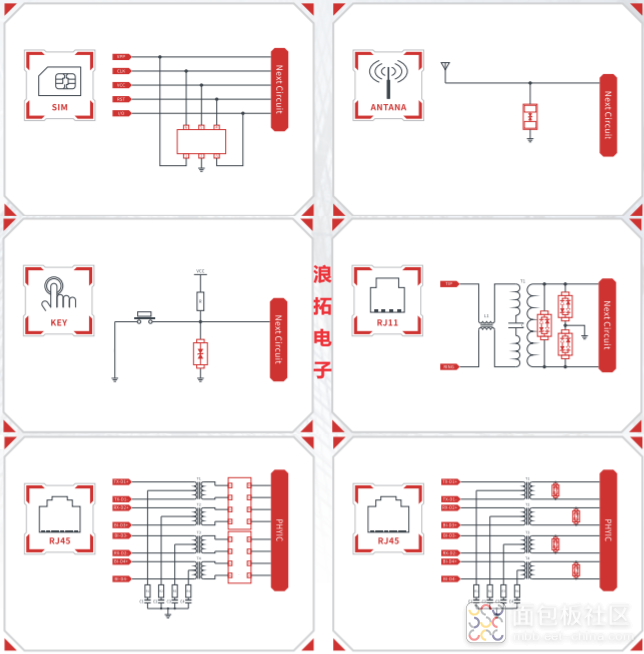

应用参考:
