【导语】 在高速数据采集与精密仪器应用领域，差分驱动器的线性度与动态响应直接影响系统测量精度。核芯互联今日正式推出CLA8138全差分运算放大器，凭借-83dBc@20MHz超低谐波失真、400MHz-3dB带宽及4.5ns建立时间、65mw典型功耗、0.1 dB增益平坦度42MHz等关键性能指标，为高速信号采集、红外、通信、医学影像设备、工业自动化等高精度场景提供革新级解决方案。CLA8138提供SOIC8和MSOP8两种封装形式。

CAL8138可以完美配合核芯互联高性能SAR ADC CL1625/CL1626(16bit,6MSPS/16bit,10MSPS),和pipeline ADC CL3653/CL3668（16bit,125MSPS,4通道/16bit,125MSPS,2通道）以达到最优系统性能。

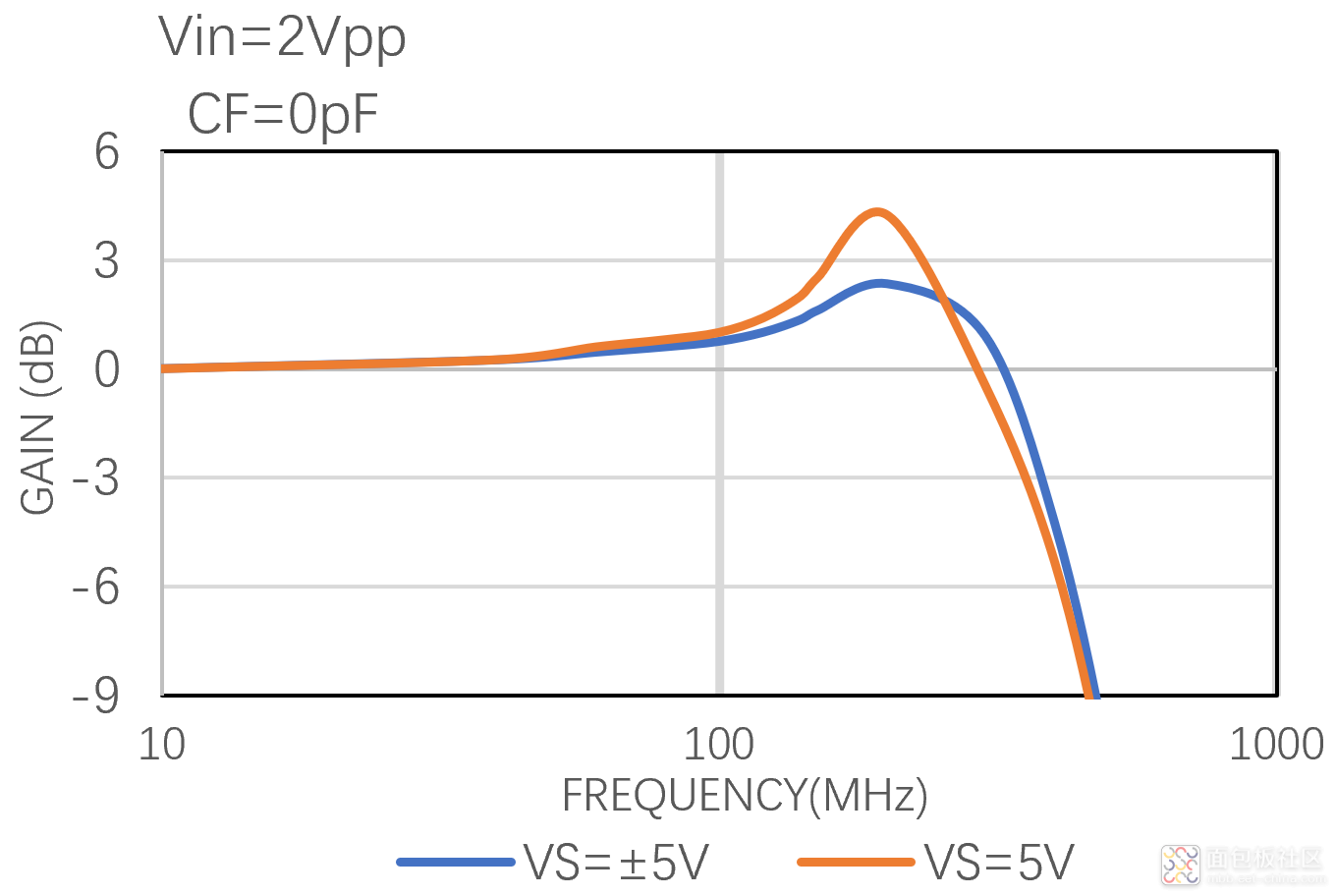

大信号响应

一、核心特性解析

CLA8138基于全国产化双极性工艺平台，实现多项技术突破：

  • 超宽频带精密驱动
    • 全功率带宽扩展至380MHz（G=+1，VOUT=2Vpp）
    • 20MHz频点THD达-83dBc（RL=800 Ω，VDD=±5V）
  • 瞬态响应优化架构
    • 1000V/μs高压摆率（Slew Rate）
    • 4.5ns建立时间（0.01%精度阶跃响应）
  • 自适应电平配置
    • 集成VOCM共模控制端口（±1mV调节精度）
    • 支持单电源供电模式（3V至12V宽压兼容）
  • 工业级可靠性设计
    • 扩展工作温度范围：-55℃至+125℃（TJ）
    • ESD防护等级：HBM 2kV
  • 低功耗设计
    • 65mW典型功耗（5V），优于国外竞品的90mW。

二、典型应用场景

1. 多通道数据采集系统

  • 驱动16位/2MSPS ADC时INL<0.5LSB
  • 通道间串扰抑制比<-110dB（100MHz）

2. 超声成像前端电路

  • 输入电压噪声密度：5nV/√Hz（10kHz）
  • 0.1%过载恢复时间：5ns

3. 基站射频信号调理

  • 支持70MHz中频信号无失真放大
  • 2.4GHz频段IMD3<-78dBc（Pout=10dBm）

三、技术创新点

1. 双环反馈控制技术

通过独立差分环（Differential Loop）与共模环（Common-Mode Loop）的协同控制，实现：

  • 增益误差<±0.05%（G=+1至+10）
  • 共模抑制比（CMRR）>84dB（DC至10MHz）

2. 动态误差补偿机制

  • 内置温度补偿网络，最高等级失调电压漂移<±1μV/℃
  • 电源抑制比（PSRR）达100dB（典型值）

3. 封装优化设计

  • SOIC-8/MSOP-8封装兼容标准PCB布局
