一、SL8313芯片技术规格与核心优势
1. 关键技术参数
输入电压范围：6-100VDC
输出电流：50mA-3A可编程（±3%精度）
调光方式：PWM（100Hz-20kHz）+ 模拟调光（0-2.5V）
转换效率：最高95%（@48V输入）
保护功能：OVP/OCP/TSD三重保护
工作温度：-40℃~+125℃工业级
2. 突破性技术亮点
（1）新型高压工艺架构
采用第三代BCD工艺制程，通过智能电荷泵技术实现100V超高耐压能力，可轻松应对工业场景中的电压浪涌冲击。
（2）智能恒流控制算法
集成专利型CCM/DCM混合模式控制，在10%-100%负载范围内保持±1%的电流稳定度，确保LED光源长寿命运行。
（3）自适应调光接口
PWM调光支持0-100%无频闪控制（深度调光至0.1%），模拟调光采用分段线性补偿技术，双模协同实现精准光效管理。
二、行业应用场景解决方案
1. 商业照明系统
高棚灯/工矿灯：支持多路并联驱动（单芯片驱动10串LED）
广告灯箱：兼容0-10V/DALI调光协议转换
应急照明：无缝切换市电/电池供电模式
2. 特种照明领域
植物工厂：PWM调光实现光配方编程（红光/蓝光配比调节）
三、设计实践要点与优化建议
1. PCB布局黄金法则
功率回路面积控制：SW引脚到电感的走线长度＜5mm
散热优化：芯片底部PAD需连接2cm2铜箔（建议使用2oz基板）
采样电阻选择：选用1206封装合金电阻（温漂＜50ppm/℃）
2. 调光接口设计规范
PWM调光：建议添加RC滤波器（R=1kΩ,C=100nF）
模拟调光：配置电压跟随器缓冲电路
混合调光模式：通过MCU实现光效曲线平滑过渡
四、市场竞争力分析
典型客户收益案例
某头部灯具厂商采用SL8313后：
物料成本降低18%（替代传统"控制器+MOS"方案）
产线直通率提升至99.6%（集成保护功能减少故障）
产品寿命突破80,000小时（电流精度提升带来的增益）
五、FAE技术支持体系
免费提供参考设计套件（含原理图/PCB文件/BOM清单）
定制化固件开发服务（支持I2C接口扩展）
电磁兼容预测试服务（免费提供辐射整改方案）
失效分析实验室（48小时出具分析报告）
SL8313凭借其突破性的高压处理能力和智能化调光技术，正在重新定义LED驱动方案的设计标准。无论是追求极致性价比的通用照明市场，还是需要特殊调光协议的智能照明领域，该芯片都展现出强大的技术适应性。随着智能照明渗透率突破40%大关，搭载SL8313的解决方案将成为灯具厂商抢占市场的利器。

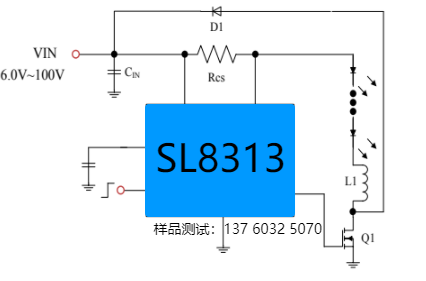

原理图
