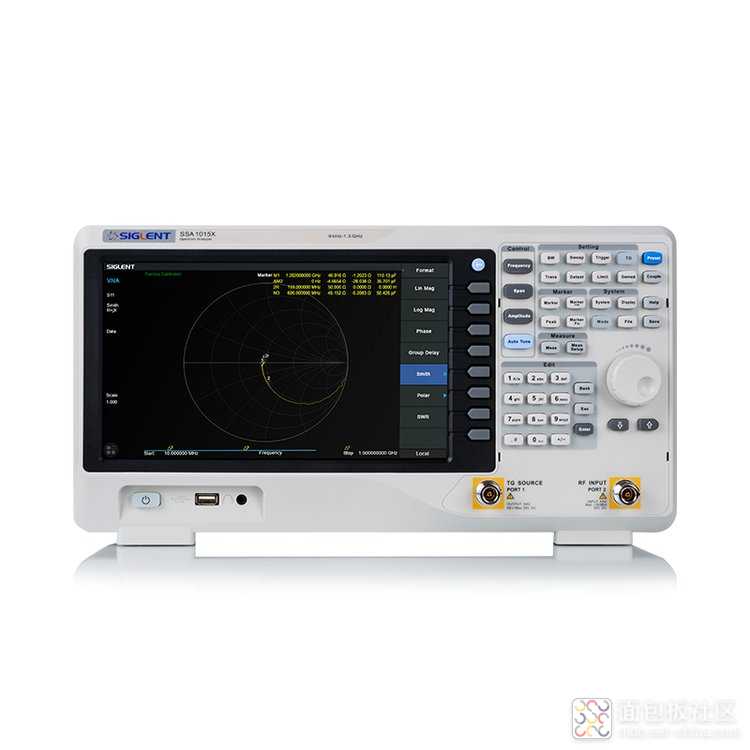

射频网络分析仪（VNA）的测试条件设置直接影响测量结果的准确性和可靠性。以下从仪器配置、被测器件（DUT）特性、环境干扰、校准与验证四个维度，系统梳理关键注意事项及解决方案。


一、仪器配置与参数设置

1. 频率范围

  • 注意事项：
    • 需覆盖DUT的工作频段，并留出10%-20%的余量（如测试24-28GHz器件时，设置22-30GHz以避免边缘效应）。
    • 错误示例：仅设置24-28GHz，可能导致频段边缘幅度/相位测量误差>±0.5dB。
  • 优化建议：
    • 对宽带器件（如1-50GHz）分段测试，每段间隔≤5GHz。

2. 输出功率

  • 注意事项：
    • 避免超过DUT的P1dB点（线性功率阈值），否则会导致增益压缩或非线性失真。
    • 案例：
      • 测试功率放大器时，若其P1dB点为+25dBm，建议输入功率≤+15dBm（留出10dB余量）。
  • 优化建议：
    • 使用功率扫描功能（如Keysight PNA-X的“Power Sweep”）确定线性工作区。

3. 中频带宽（IFBW）

  • 注意事项：
    • 窄IFBW（如1kHz）提升动态范围但降低速度，宽IFBW（如100kHz）反之。
    • 权衡原则：
      • 噪声敏感测试（如噪声系数、高隔离度）选窄IFBW；
      • 高速测试（如生产线）选宽IFBW。
  • 优化建议：
    • 结合平均次数（如IFBW=10kHz，平均16次，噪声降低≈12dB）。

4. 端口匹配与校准

  • 注意事项：
    • 确保测试端口VSWR<1.2:1，否则会导致反射系数测量误差。
    • 校准类型选择：
      • 单端口器件：使用SOLT（短路-开路-负载-直通）校准；
      • 多端口器件：使用TRL（直通-反射-线）或SOLR（对称器件）校准。
  • 优化建议：
    • 定期校准校准件（建议每月一次），并记录校准数据。

二、被测器件（DUT）特性适配

1. 功率耐受性

  • 注意事项：
    • 高功率器件（如功率放大器）需使用外部衰减器或功率限制器，避免损坏仪器。
    • 案例：
      • 测试+30dBm输出的功率放大器时，需在VNA输出端串接20dB衰减器。
  • 优化建议：
    • 参考DUT数据手册，设置功率保护阈值（如+20dBm时触发告警）。

2. 频率响应

  • 注意事项：
    • 宽带器件的频率响应可能存在非线性，需分段测试并修正。
    • 案例：
      • 测试1-50GHz器件时，发现30-40GHz频段幅度波动>±1dB，需通过去嵌入算法修正。
  • 优化建议：
    • 使用矢量误差校正（VEC）技术补偿频率响应误差。

3. 连接器与线缆

  • 注意事项：
    • 高频测试需使用低损耗、高稳定性的连接器（如3.5mm、2.92mm）。
    • 损耗对比：[td]
      连接器类型损耗（dB/10cm）@40GHz适用场景
      N型0.5低频（<18GHz）
      3.5mm0.3中频（18-40GHz）
      2.92mm0.2高频（40-67GHz）

  • 优化建议：
    • 定期清洁连接器，避免接触不良导致VSWR恶化。

三、环境干扰与测试条件

1. 电磁兼容性（EMC）

  • 注意事项：
    • 开放实验室测试时，环境噪声可能淹没微弱信号（如噪声系数测试需噪声<-110dBm）。
  • 优化建议：
    • 使用屏蔽箱（如ETS-Lindgren 3164系列）将环境噪声降低至-120dBm以下。

2. 温湿度控制

  • 注意事项：
    • 温度每升高10℃，连接器损耗增加0.02dB（如3.5mm连接器在40℃时损耗比25℃高0.06dB）。
  • 优化建议：
    • 在恒温恒湿实验室（25℃±1℃，湿度40%-60%）中测试高精度器件。

3. 机械稳定性

  • 注意事项：
    • 测试过程中振动或移动可能导致相位抖动（如相控阵天线测试时相位误差>±1°）。
  • 优化建议：
    • 使用防震台和固定夹具，避免测试过程中接触器件。

四、校准与验证

1. 校准件选择

  • 注意事项：
    • 校准件频率范围需覆盖测试频段（如测试77GHz汽车雷达时，需使用70-80GHz校准件）。
  • 优化建议：
    • 定期校准校准件（建议每半年一次），并记录校准数据。

2. 验证测试

  • 注意事项：
    • 测试前需验证系统性能（如使用已知特性的“金器件”验证幅度/相位精度）。
  • 优化建议：
    • 记录验证数据，并与历史数据对比（如幅度误差应≤±0.05dB）。

3. 数据处理

  • 注意事项：
    • 测试数据需进行平滑处理（如移动平均）以降低随机噪声（如16次平均降低噪声≈12dB）。
  • 优化建议：
    • 使用专业软件（如Keysight VEE）自动化处理数据，避免人为误差。

五、典型场景的注意事项总结

[td]
测试场景关键注意事项典型问题与解决方案
滤波器测试- 确保IFBW≤信号带宽的1/10
- 使用SOLT校准		问题：阻带衰减测量误差大
解决方案：IFBW=1kHz，平均16次
功率放大器测试- 功率扫描确定P1dB点
- 使用外部衰减器		问题：增益压缩导致测量误差
解决方案：输入功率≤P1dB点-10dB
噪声系数测试- 屏蔽箱隔离环境噪声
- IFBW≤100Hz		问题：噪声系数测量值虚高
解决方案：使用冷源法（如Y因子法）校准
毫米波测试- 使用2.92mm连接器
- 温湿度控制		问题：相位抖动大
解决方案：恒温恒湿实验室+防震台

六、关键结论与建议

  • 系统性思维：
    • 测试条件设置需综合考虑仪器、DUT、环境、校准四方面因素，避免单一参数优化导致其他问题。
  • 分级验证：
    • 研发阶段：严格校准+窄IFBW+低温湿度控制；
    • 生产阶段：快速校准+宽IFBW+常规环境。
  • 自动化工具：
    • 使用VNA的自动化脚本（如LabVIEW）或内置优化功能（如Keysight PNA的“Auto Cal”）提升效率。

通过遵循上述注意事项，可将测量误差控制在±0.05dB幅度和±0.5°相位以内，满足5G通信、卫星载荷等高精度测试需求。
