基本工作原理

1.升降压转换（Buck-Boost拓扑）
当输入电压（VINVIN​）低于LED所需工作电压时，电路进入升压模式；当VINVIN​高于LED电压时，则切换至降压模式。通过控制开关元件（如MOSFET）的导通与关断周期，电感储存并释放能量，从而灵活调节输出电压，适应宽范围输入（如3-40V）。

升压阶段：开关导通时，输入电流流经电感储能，极性上正下负；开关关断时，电感释放能量叠加到输入电压上，形成更高的输出电压。

降压阶段：开关导通时，输入电压直接向负载供电；开关关断时，电感续流维持电流稳定。

2.恒流控制机制

反馈回路：通过检测输出电流在采样电阻（如R2）上的压降，与内部参考电压（如1.65V）比较，动态调整开关占空比。例如，当电流超过设定值时，芯片跳过部分开关周期以减少能量传输，反之则增加导通时间。

高精度算法：部分芯片（如AP9196）采用专利恒流算法，确保输出电流精度≤±3%，并支持PWM调光，实现无频闪亮度调节


产品描述

H5227Y 是款调光特性良好的宽范围调光 比且无频闪调光的 LED 恒流驱动器。支持降 压、升压和升降压拓扑的应用，具有 6.5~75V 宽输入工作电压范围，采用连续电流模式 （CCM）为高亮度 LED 供电。调光深度可调 很低，在低亮负载的调整率和一致性都很好。 H5227Y 可以实现高精度的恒流效果，输 出电流恒流精度≤±3％，负载调整<±1%， 可以轻松满足宽输入出电压的应用需求，全 程调光无频闪。 H5227Y 通过 DIM 端口 PWM 端口和 LD 端口 调光，DIM 端口实现 PWM 信号在芯片内部转换 模拟调节脚。DIM 端口调光支持高辉度应用， 支持 100Hz 以上的调光频率，分辨率超过 100： 1，且调光全程无频闪，当有需要更深调光比 的时候，DIM 端口和 PWM 端口配合使用，可以达到10000：1 调光比。LD 端口支持 0.2V 到 2.5V 电平范围的模拟调光。 LD 端口接电容到地，可以设置软启动时 间。DIM、PWM、LD、UVLO 管脚内置上拉，VFB 管脚内置下拉，不使用时可以悬空。芯片的输 出电流通过 ISENSEN 对 VIN2 端口的检流电阻 来设定，更变检测电阻位置可支持共阳接法。 芯片采用 HTSSOP-16 脚位封装。


产品特征l

支持降压、升压、升降压三种拓扑结构l

支持 PWM 转模拟/PWM 调光/模拟调光l

支持 100：1 的PWM 转模拟调光比l

支持 10000：1 双路混合调光l

支持 10：1 模拟调光l

支持调光频率超过32K，无频闪调光l

内置 80V 的LDO 供电l

支持 6.5~75V 宽电压输入l

固定工作频率130KHz l

转换效率>95% l

恒流精度≤±3％l

负载调整率<±1% l

低待机功耗l

支持软启动l

支持可设置的输入欠压保护l

支持可设置的输出过压保护

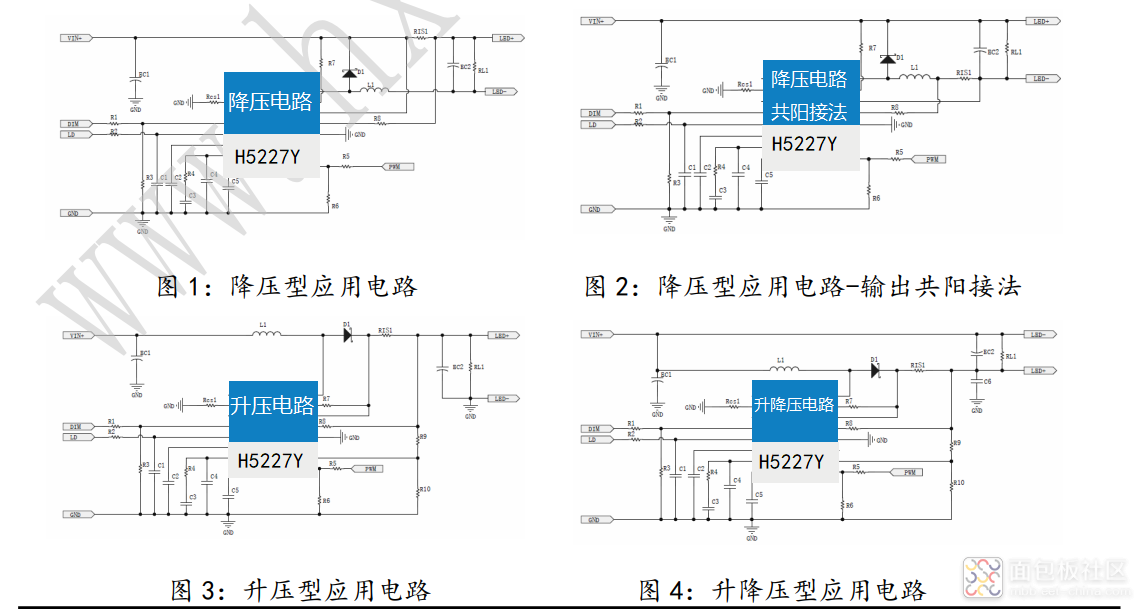

典型应用l

智能照明l

Dali 调光l

0~10V 调光l

摄影灯照明l

补光灯照明 H5227Y.png
