256KB Flash,DSP,硬件乘除法器,多通道的电机专用定时器,3路独立ADC通道,4路独立可编程增益放大器,4路独立比较器,DAC,并集成QSPI,CAN,LIN,UART等多种接口,可广泛适用于工业伺服、储能逆变、数字电源、充电枪/桩、以及其他工控等垂直领域。

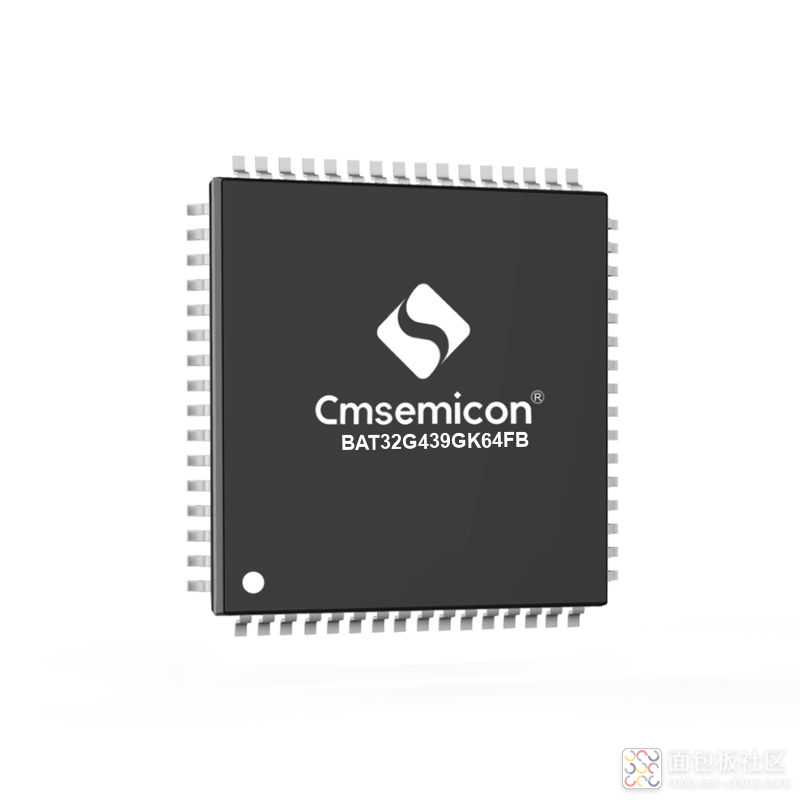

BAT32G439采用高性能ARM V8-M架构STAR-MC1处理器的32位RISC内核,工作电压在2.5V~5.5V,最高可工作于128MHz,256KB Flash,64KB SRAM,多达83个GPIO,支持比较器,可编程增益放大器,ADC,DAC以及LCD总线接口等丰富的模拟外设,定时器及各种标准的通信接口,内置多种安全机能模块以及DSP和FPU等运算单元。




功能特性

> ARM® V8-M架构的STAR-MC1内核

> 主频最高128MHz @2.5V-5.5V

> 100uA/MHz @128MHz

> 工作电压:2.5V-5.5V

> 工作温度:-40℃ - 105℃

> 256KB Flash

> 64KB SRAM+2KB Backup SRAM

> 4KB Data Flash

> 多达83个GPIOs

> 灵活配置的系统时钟,可自由切换

> 硬件乘除法器模块

> 浮点运算单元(FPU)

> 内置两路2阶数字滤波器(IIR),可级联作为4阶滤波器使用

>内置数字信号处理单元(DSP),支持SIMD的DSP增强指令

> 通用PWM定时器:32Bit 4通道 GPT0单元,16Bit 8通道 GPT1单元

> 16位定时器:8通道 x 2单元

> 1个15Bit的间隔定时器

> 2个WDT

> 1个RTC

> 增强型DMA控制器

> 联动控制器

> LCD BUS接口:支持8080,6800接口

> ADC转换器共3个单元 - 高达32个外部模拟通道的高精度12Bit ADC,1.42Msps@64MHz

> D/A转换 - 支持2通道,8Bit精度

> 内置4通道可编程增益放大器

> 4通道比较器,输入源及基准电压可选

> 2个I2C标准接口

> 2个SPI标准接口,支持8Bit和16Bit

> 4个串行通讯单元

> 1个LIN 总线

> 2通道CAN

> 1通道IrDA

> 支持超低功耗工作模式 – 睡眠模式/深度睡眠模式

> 150uA @深度睡眠模式

> 155uA @深度睡眠模式+32.768KHz+RTC

> 20uA @部分掉电的深度睡眠模式

> AES高级加密引擎,支持AES标准的数据加密解密操作,密钥长度可为128Bit、 256Bit

>  符合IEC/UL 60730、EC61508相关标准

>  异常存储空间访问报错,硬件CRC校验,特殊SFR保护,防止误操作

>  128位唯一ID号

>  封装:LQFP64/LQFP80/LQFP100



﹏﹏﹏﹏﹏﹏﹏﹏﹋﹋﹋﹋﹋﹋﹋﹏﹏﹏﹏﹏﹏﹏﹏
