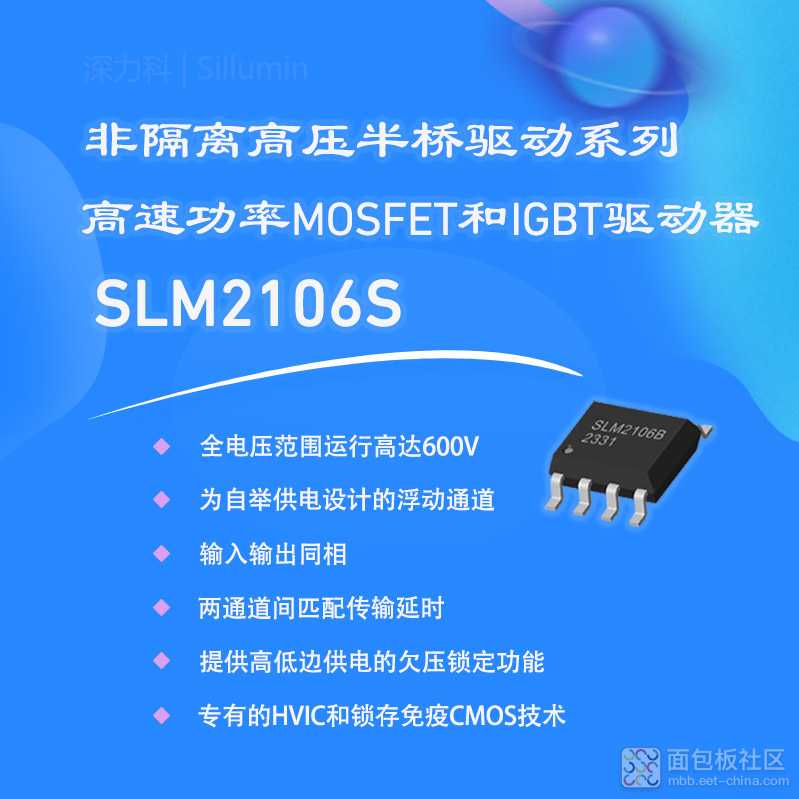

SLM2106SCA-13GTR:SOP8
SLM2106SCJ-13GTR:SOP14
1 核心架构与工艺创新
SLM2106S代表了高压半桥驱动技术的最新进展,其核心采用专有高压集成电路(HVIC)工艺结合锁存免疫CMOS技术,构建了单片集成化驱动架构。这种创新设计解决了传统驱动器在高dV/dt噪声环境下易出现的寄生导通问题,通过内部集成的电平移位电路和脉冲滤波电路,确保在开关瞬态过程中信号传输的完整性。
浮动通道设计是SLM2106S的核心优势之一,其高边驱动通道可承受高达600V的直流母线电压,并允许-5V的瞬态负压。这一特性使工程师能够采用标准自举供电拓扑,无需额外隔离电源即可驱动高边功率器件,显著简化了系统电源设计。浮动通道采用dV/dt噪声抑制技术,在开关节点电压变化率高达50V/ns的严苛条件下仍能保持稳定工作,防止误触发导致的桥臂直通风险。
在逻辑接口方面,SLM2106S实现了宽范围逻辑兼容性(3.3V/5V/15V),可直接连接微控制器或DSP的PWM输出端,无需额外电平转换电路。特别值得注意的是其3.3V直驱能力,与现代数字控制器的低电压输出完美匹配,解决了传统驱动芯片在低电压逻辑信号驱动下的不稳定性问题。这种设计显著降低了系统复杂度,为高密度电源设计创造了有利条件。
2 关键性能参数深度解析
2.1 驱动能力与开关特性
SLM2106S的核心优势体现在其卓越的驱动能力上:提供290mA拉电流和600mA灌电流的峰值驱动能力16。这种不对称驱动设计针对功率MOSFET和IGBT的开关特性进行了优化,特别强化了关断时的灌电流能力,比业内标准型号IR2106S高出近70%7。在实际测试中,该驱动芯片可在15ns内将100nF的等效栅极电容放电至安全关断电压,有效抑制了米勒平台效应导致的误导通风险。
开关时序参数对半桥拓扑至关重要,SLM2106S在此方面表现出色:
- 160ns典型开通延时(VDD=15V,CL=1nF)
- 220ns典型关断延时
- ±10ns通道间延时匹配精度
这种纳秒级精度的延时控制结合交叉导通预防逻辑,使工程师能够将死区时间压缩至150ns以内,显著降低功率器体的体二极管导通损耗,提升系统效率1。与同类产品如FD2606S相比,SLM2106S的上升时间(tr)和下降时间(tf)分别缩短了约30%,特别适合高频开关应用如LLC谐振变换器和Class D音频功放。
2.2 保护机制与鲁棒性
SLM2106S集成了多重保护机制以确保系统可靠性:
- 欠压锁定(UVLO)功能:具有±0.5V阈值精度的VCC和VB供电监测,当驱动电压低于安全阈值(典型值10V)时自动关断输出,防止功率器件工作在线性区导致的过热损坏
- 热关断保护:当结温超过150℃时触发保护
- 瞬态负压耐受:在开关节点(VS)出现负向振铃时,内部嵌位电路可承受-5V瞬态电压
芯片的宽工作温度范围(-40℃至125℃)确保其在恶劣工业环境下稳定工作6。封装热阻方面,SOP8封装的热阻为68℃/W,比同类产品优化约10%,提高了长期可靠性6。这种鲁棒性设计使SLM2106S特别适合高噪声环境如电机驱动和工业电源应用。
3 系统级设计优势
3.1 与主流竞品对比分析
性能维度 | SLM2106S | IR2106S |
驱动电流能力 | 600mA灌电流 | 350mA灌电流 |
负压耐受能力 | -5V瞬态抑制 | 需外置箝位电路 |
逻辑兼容性 | 3.3V直驱 | 需电平转换 |
传输延时匹配 | ±10ns | ±50ns |
符合RoHS标准 | 是 | 否 |
3.2 替代设计优势
SLM2106S的封装兼容性为工程师提供了无缝升级路径:提供SOP8和SOP14两种封装形式,引脚定义与IR2106S完全兼容。这种Pin-to-Pin兼容设计使现有采用IR2106S的设计可无需修改PCB直接替换,大幅缩短了产品迭代周期。实际测试表明,在400V母线电压的BLDC电机驱动平台中,直接替换SLM2106S后系统效率提升约1.8%,主要得益于更短的死区时间和更强的栅极驱动能力。
在热管理方面,SLM2106S的优化热阻设计结合其高驱动效率,使芯片在相同工作条件下结温比IR2106S低约15℃67。这一特性在密闭空间应用如电吹风机驱动模组中表现尤为突出,实测温升降低显著延长了电解电容等温度敏感器件的使用寿命。
4 典型应用场景
光伏逆变器与新能源系统
电机驱动系统
工业电源与电力转换
