系统及原理
双束聚焦离子束系统可简单地理解为是单束聚焦离子束和普通SEM之间的耦合。单束聚焦离子束系统包括离子源，离子光学柱，束描画系统，信号采集系统，样品台五大部分。离子束镜筒顶部为离子源，离子源上施加强大电场提取带正电荷离子，经静电透镜和偏转装置聚焦并偏转后实现样品可控扫描。样品加工采用加速离子轰击试样使表面原子溅射的方法进行，而生成的二次电子及二次离子则由对应探测器进行采集及成像。

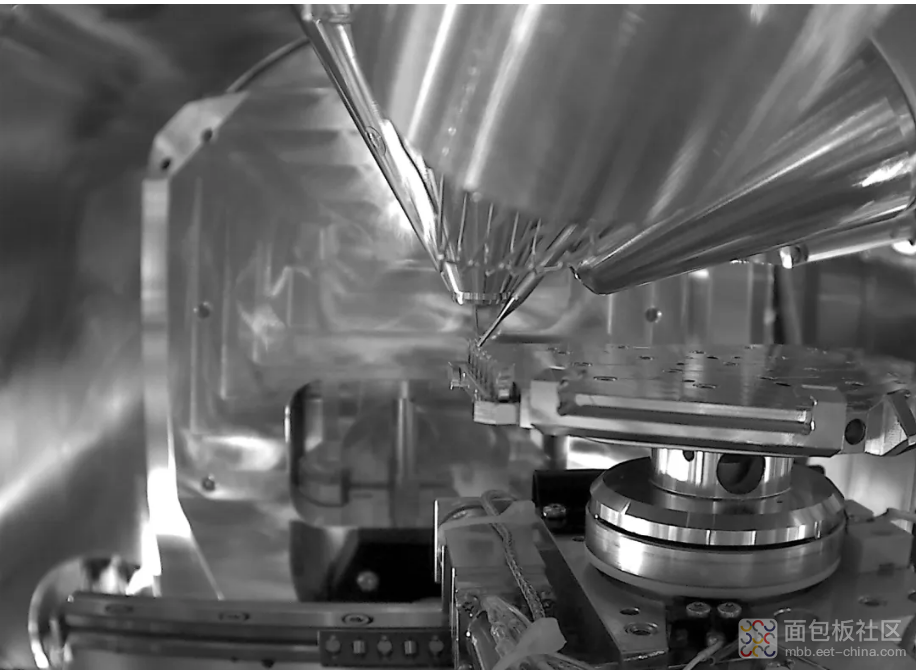

常用的双束设备有电子束竖直安装和离子束和电子束呈一定角度安装两种，见附图。人们常把电子束与离子束在焦平面上的交线称为共心高度位置。使用时试样位于共心高度位置既可实现电子束成像，又可进行离子束处理，且可通过试样台倾转将试样表面垂直于电子束或者离子束。

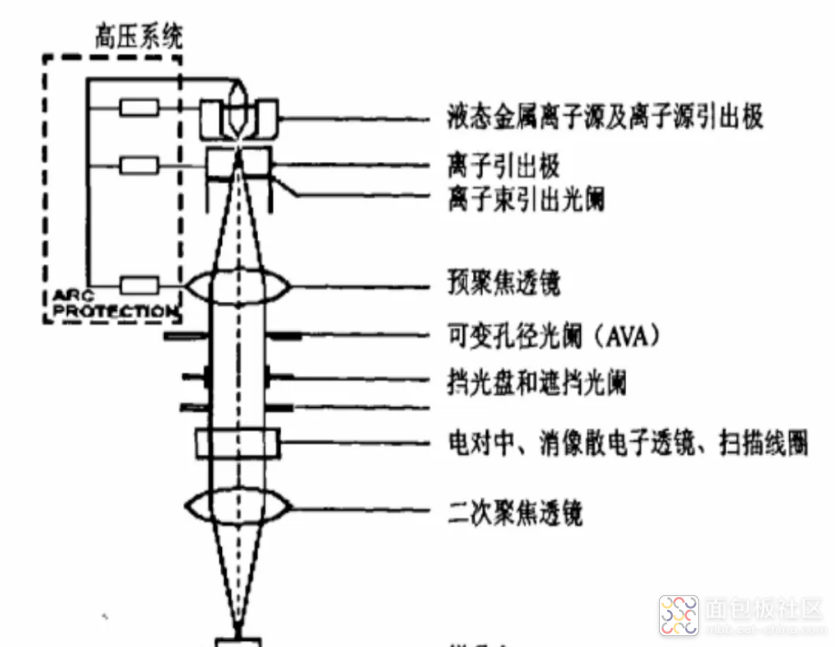

典型离子束显微镜主要由液态金属离子源和离子引出极，预聚焦极，聚焦极使用高压电源，电对中，消像散电子透镜，扫描线圈等组成、二次粒子检测器，活动样品基座，真空系统，抗振动及磁场设备，电路控制板，电脑等硬件设备，如图所示：
液态金属离子源在外加电场的作用下形成细小尖端，导出离子束。通过电透镜聚焦和可变孔径光阑的调节，可以控制离子束的大小，进而实现对样品表面的精确加工。在一般工作电压下，尖端电流密度约为10^-4A/cm^2，离子束到达样品表面的束斑直径可达到7纳米。

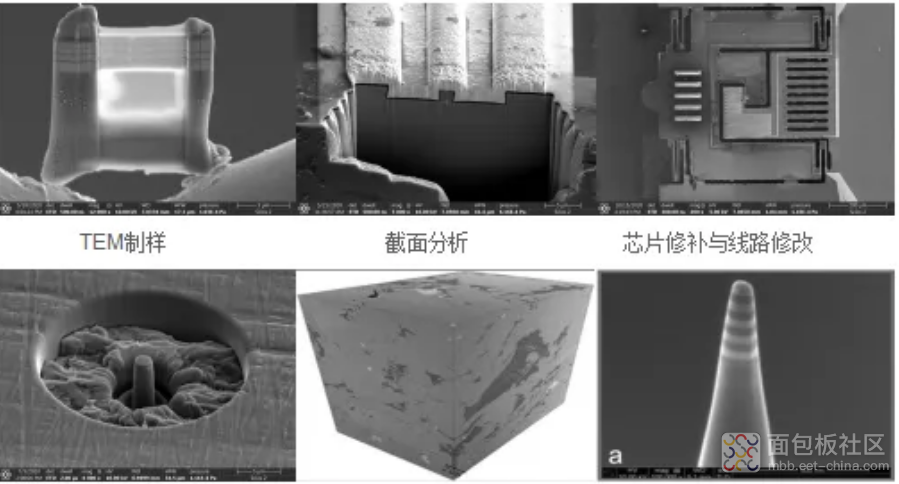

设备部分应用

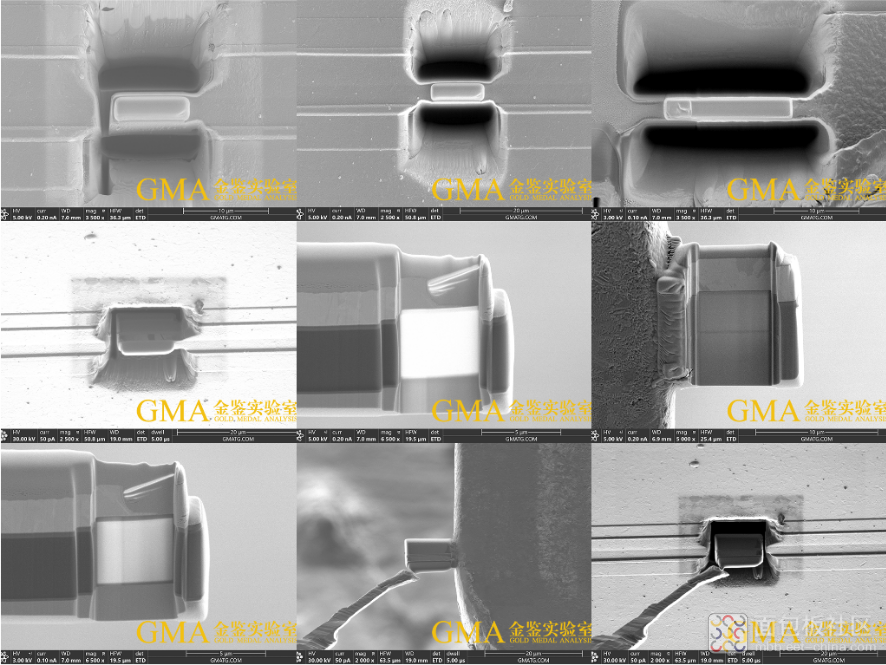

常用的TEM制样
1、半导体薄膜材料
此类样品多为在平整的衬底上生长的薄膜材料，多数为多层膜（每层为不同材料），极少数为单层材料。多数的厚度范围是几纳米-几百纳米。制备样品是选用的位置较多，无固定局限。
2、半导体器件材料
此类样品多为在平整的衬底上生长的有各种形状材料，表面有图形，制样范围有局限。
3、金属材料
金属材料，多为表面平整样品，也有断口等不规则样品，减薄的区域多为大面积。
4、电池材料
电池材料多为粉末，每个大颗粒会有许多小颗粒组成，形状多为球形，由于电池材料元素的原子序数较小，pt原子进入在TEM下会较为明显，建议保护层采用C保护。
5、二维材料
此类样品为单层或多层结构，如石墨烯等，电子束产生的热效应会对其造成损伤，在制备样品前需要在表面进行蒸镀碳的处理，或者提前在表面镀上保护膜。
6、地质、陶瓷材料
此类样品导电性能差、有些会出现空洞，制备样品前需要进行喷金处理，材料较硬，制备时间长。
7、原位芯片
用原位芯片代替铜网，将提取出来的样品固定在芯片上，进行减薄。

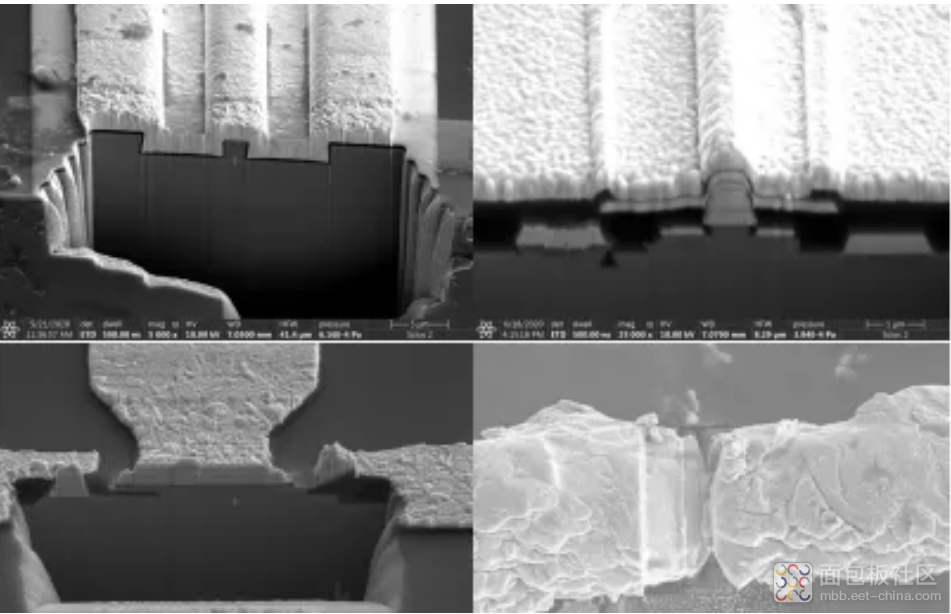

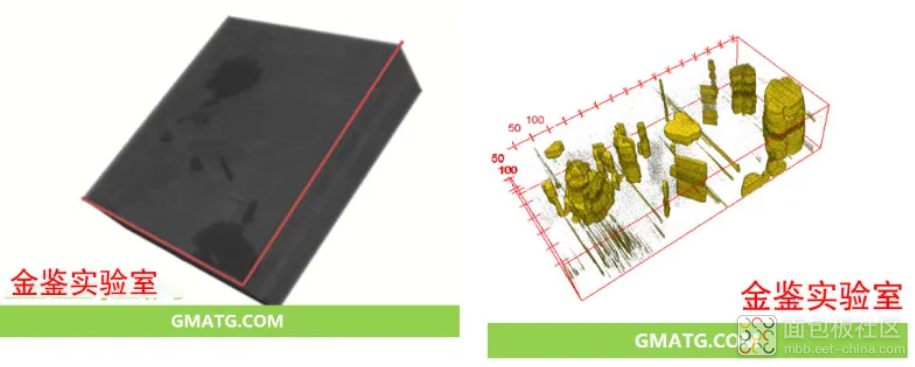

截面分析
应用FIB溅射刻蚀功能可定点切割试样并观测横截面（cross-section）来表征截面形貌大小，还可配备与元素分析（EDS）等相结合的体系来分析截面成分。
