随着LED照明行业内各大品牌厂商加速产品迭代升级，惠海半导体为精准响应客户持续演变的应用需求，全新推出线性恒流芯片H7614A。该芯片具备过温保护阈值可调功能，并采用热电分离式封装工艺，在性能适配性与可靠性层面实现双重突破。
过温点可调据具体应用的散热能力来设定芯片的过温保护阈值，片安全温度下运行，延长LED光源和驱动电路的寿命。
热电分离封装的设计热电分离封装在芯片底部有一个裸露热源（D大幅降低热失效风险，延长芯片本身寿
H7614A 概述

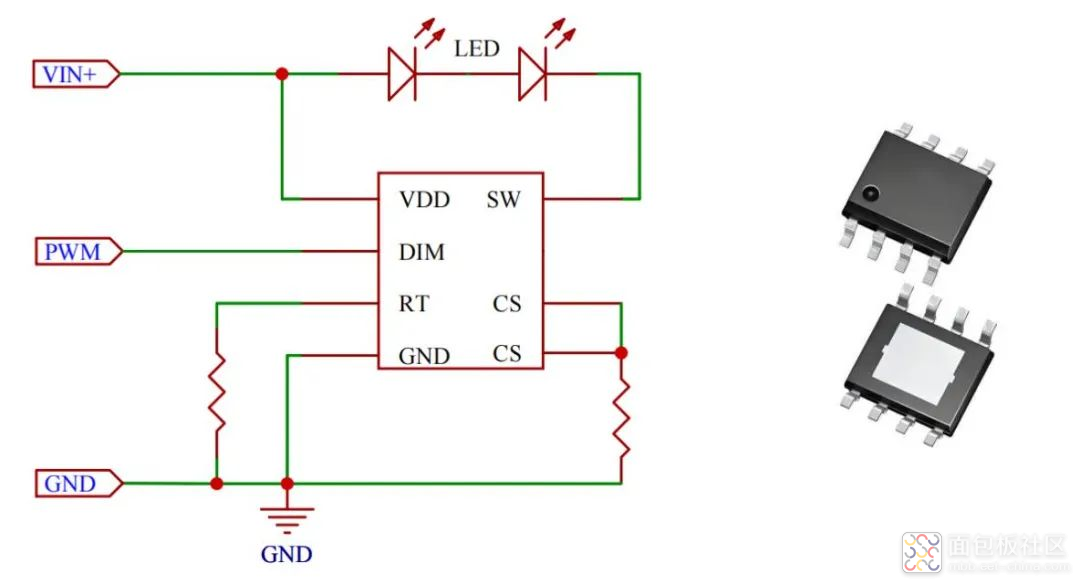

H7614A是一种带PWM调光功能的线性降压恒流LED驱动器，外接两个电阻就可以构成一个完整的LED恒流驱动电路。它过温点可调，采用热电分离封装技术，输出电流可调范围为16~1200mA，调光深度0.1%，适用于摄影灯辅助光源、车灯、智能台灯等需细腻调光的场景。
H7614A特征
★支持2.5V-36V输入，内置40V耐压MOS
★可做1.2A大电流
★支持PWM调光，调光细腻顺滑，一致性好
★0.1-0.5V低压差即可恒流
★电路外围简洁，只需两个电阻，成本低
★无电感，无EMI干扰，电路走线简单
★支持多颗并联应用可实现100W大功率
★高调光辉度65536级
★过温点可调、采用热电分离封装的设计
★可支持9V 12V 24V 36V 的照明应用

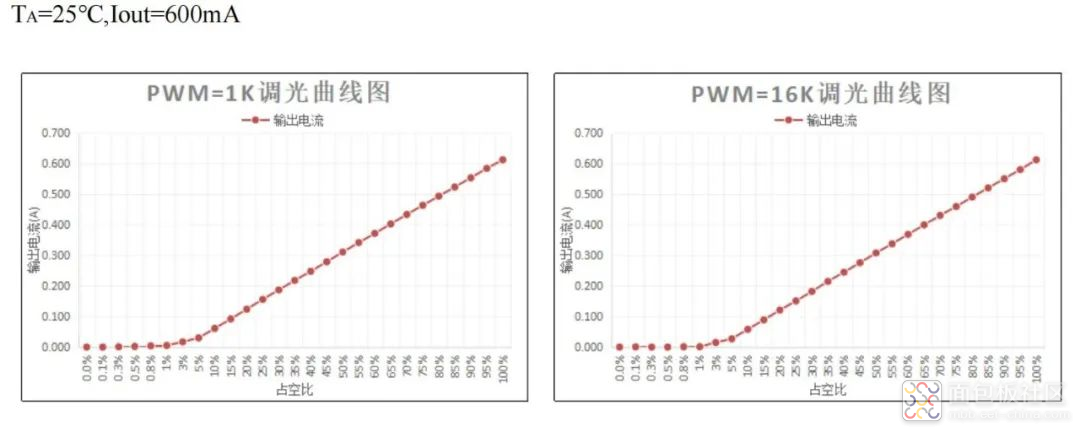

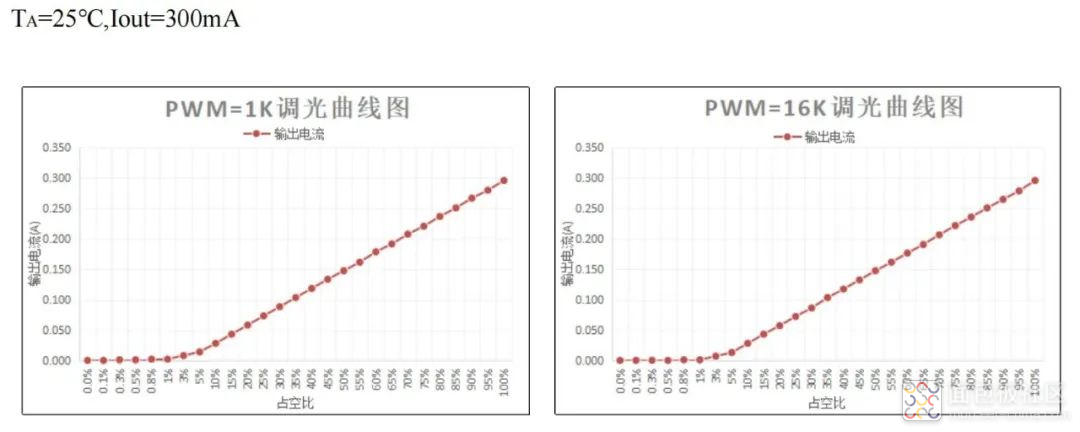

H7614A调光特性曲线
调光细腻顺滑无频闪，无阶梯感

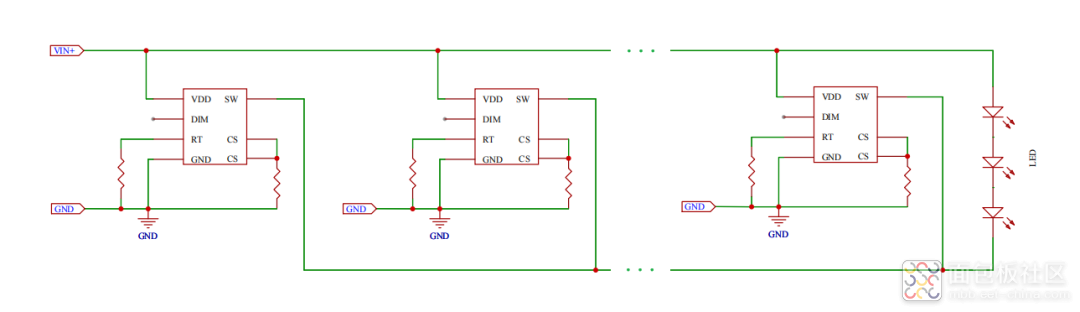

H7614A大功率大电流并联应用
H7614A内部集成可编程的恒流驱动器，可支持多颗芯片并联使用，实现更高的功率应用，并联电路可参考以上电路。
应用领域
半导体激光器、LED照明、紫光驱动、线性LED照明驱动、LED手电筒、LED 台灯、LED矿灯、LED指示灯、汽车LED灯等
