对于我的试验来说，此设备并不能满足我的试验要求，由图一可以看到，在上部分别有按钮一和按钮二，分别控制着两组程序。打开开关后，按钮一上方的小灯亮起，在上部数码管分别显示程序一运行的时间和转速。按按钮二，则数码管显示程序一运行完成后接着运行的程序二的参数。也就是说，现在的这台设备只能设定两个工况的转速，而我做的试验需要三个工况，即第一个阶段，一个时间段，一个转速；第二个阶段，另一个时间段，另一个转速；第三个阶段，再一个时间段，再一个转速。因此，此设备不能完成我的试验要求。我在网上大概寻了一个价，能符合我试验要求的设备都需要2~3w，有点小贵。后来跟老板合计了一下，拆开电路板一看，居然用的STC的单片机，顿时偶的DIY心情大增，就决定自己DIY一把，来把设备改成符合要求的东东。
开始DIY的进程，先把机器拆开来观察结构。电路板如图三所示。

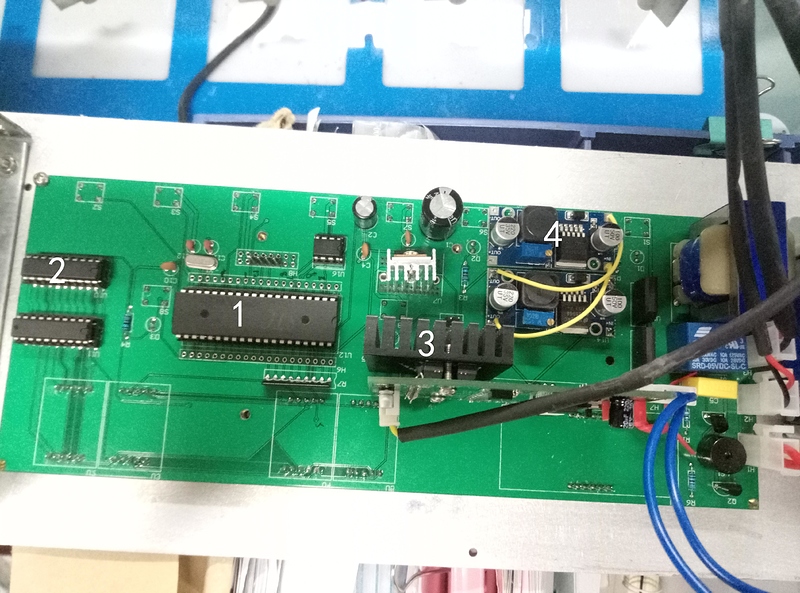

QQ图片20161116201501副本.jpg4208x3120 1.23 MB 图中1是一块STC12C5A60S2单片机，具体的一些参数大家可以自行度娘。2是两块74HC573，分别控制数码管的段选和位选。3是一个驱动57步进电机的驱动板，下部和母版除了VCC和GND连接之外，就是通过单片机引脚控制转动方向和转速的。DIY的第一步就是搞清楚电气连接，刚开始跟厂家联系，希望他们能给提供一个原理图，结果他们以商业机密为由拒绝了，简直是醉了。没有办法，那就只能拿着马克笔和放大镜一根一根找了，花了两天的时间，终于把单片机的所有电器连接搞清楚了。DIY的第二步就是编写程序了，分析板子的硬件构成，总共有一个步进电机，七块数码管，以及九个按钮组成(ps.刚刚在图上忘了标注了，紧挨着单片机其实还有一块IIC的EEPROM，型号为AT24C16A，用来保存运行参数)。程序思路是各个突破，再总体组装。
(1)IIC的EEPROM部分代码
用来读取存储数据
(2)数码管显示的部分代码
用来控制数码管的显示，并且开机默认显示第一条数据

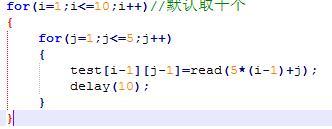

(3)单独按键的部分代码

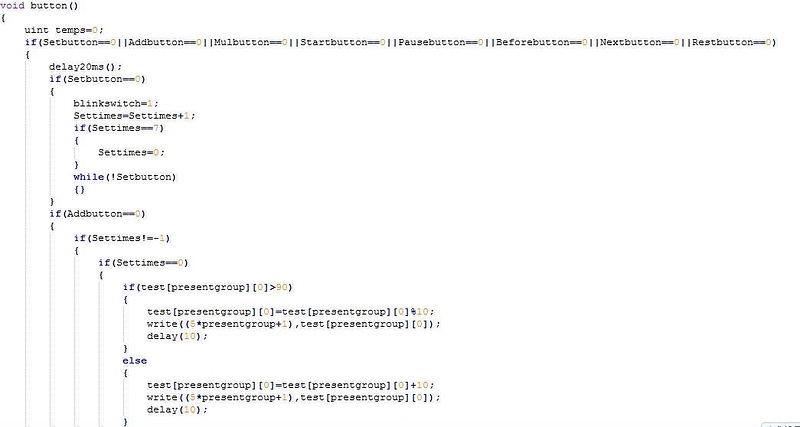

QQ截图20161116203641.jpg1045x558 39.5 KB 按键这里做了主要的修改。将停止键改变成了重置功能，这里主要考虑到几个按键配合修改程序参数及数据储存的复杂性。当程序组数变化较大时，直接按重置键则将所有分、秒、转速数据清空，重新设置。将1键改成了上一组，将2键改成了下一组，这样就可以摆脱原来两组程序的限定。
将程序编写完成烧写入芯片后，运行效果如图四，图五，图六所示。
QQ图片20161116204649.jpg3366x2496 2 MB 阶段一
QQ图片20161116204703.jpg3366x2496 2.14 MB 阶段二
QQ图片20161116204656.jpg3366x2496 2.18 MB 阶段三
这样，混凝试验设备的DIY就圆满完成啦！！
