【变废为宝】+安防摇头机全方位拆解赏析
无线WIFI摄像机（简称摇头机）是一款通过手机APP远程观看视频的安防监控设备 现已大范围的使用在家庭、商铺、餐厅、教学等等的监控防盗上
现在我们就来全方位的拆解一款可以无线连接、远程察看的摇头机 一、一套摇头机通常包括：主机、电源、支架、配件及说明书
1.jpg2592x1936 1.82 MB 二、然后，我们再来好好看看摇头机长什么样子？摇头机的前、后、左、右。
3.jpg1936x2592 525 KB
6.jpg1936x2592 772 KB
5.jpg1936x2592 759 KB
4.jpg1936x2592 543 KB 三、现在由我来给大家展示一个任性拆！
底座部分：
1、先去掉底部4个防滑垫，卸下4颗螺丝钉，露出主板。
7.JPG1936x2592 376 KB
8.JPG1936x2592 750 KB 2、把固定主板的2颗螺丝拆下，然后再把主轴2颗螺丝拆下，准备机身分离。
9.JPG1936x2592 698 KB
10.JPG1936x2592 856 KB 3、螺丝拆下后，再把各信号线、电源线拔下来，底座与摇头部分就分离了。
12.JPG2592x1936 1020 KB
11.JPG2592x1936 922 KB 4、底座上的WIFI天线与主板是焊在一起的，如果没必要不要分离。
13.JPG1936x2592 897 KB
14.JPG1936x2592 619 KB 5、主板正面及反面：此时，可以看到主板上用的什么主芯片及各模块使用的芯片、元件。
（主板主要芯片使用：HI3518、ULN2803、 RTL8201f、
15.JPG2592x1936 945 KB
16.JPG2592x1936 1.1 MB 摇头模块及镜头板：
1、将摇头模块的两颗螺丝拆下后，镜头模块与电机旋转模块分离。
18.JPG2592x1936 874 KB
17.JPG2592x1936 1.14 MB 2、将摇头模块两侧的4颗螺丝拆下后，摇头模块即可分解。
19.JPG2592x1936 940 KB

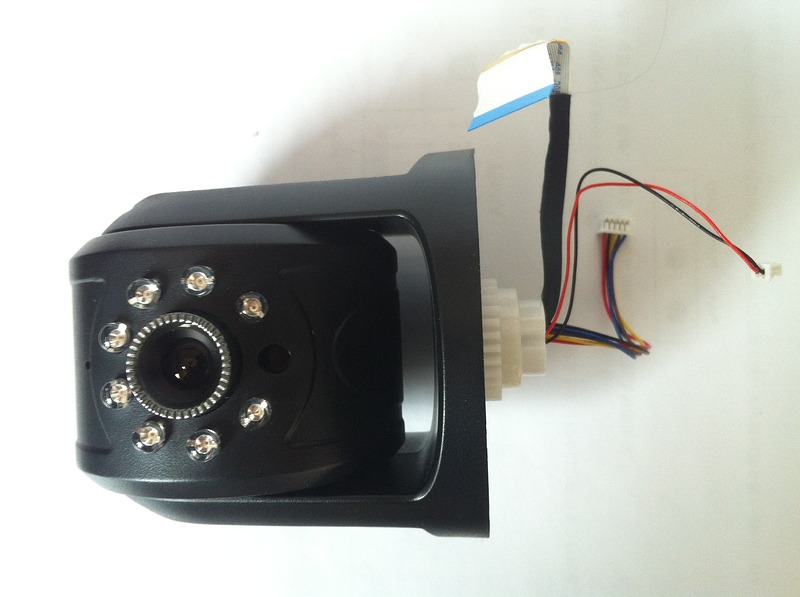

20.JPG2592x1936 1.02 MB 3、将镜头模块的4颗螺丝拆下，即可分离出红外灯板与镜头板。
22.JPG2592x1936 1.15 MB

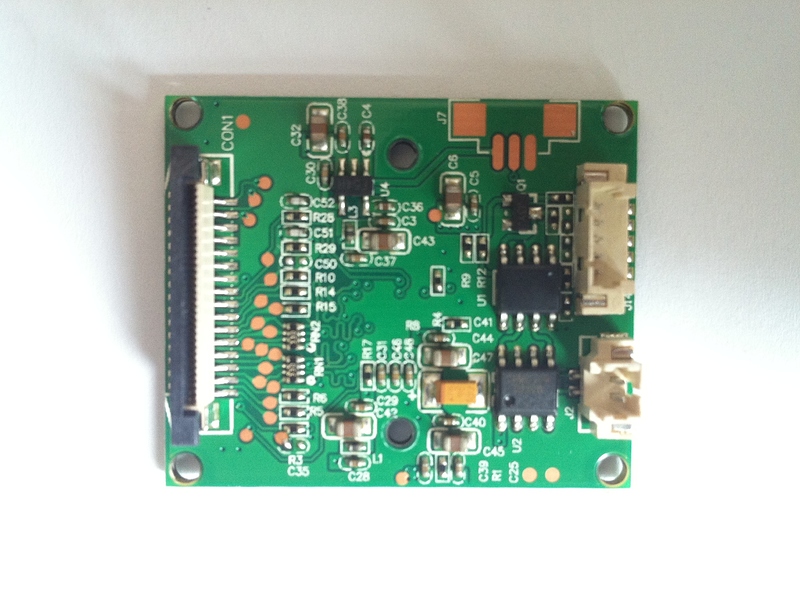

21.JPG2592x1936 796 KB 4、镜头板又分纯镜头和镜头主板
镜头板关系到图像的清晰度，一般摇头机都是使用3.8MM的镜头。用户也可以根据使用环境来选择2.8MM、6MM、12MM。
纯镜头（里面还要分滤光片和镜片），一般用户尽量不要用手直接触摸镜头上的琉璃片。
23.JPG2592x1936 837 KB
24.JPG2592x1936 1.35 MB
26.JPG2592x1936 1.23 MB
25.JPG2592x1936 1.19 MB 5、红外灯板及马达：
红外灯板由8颗LED灯和1个光敏电阻组成，LED灯的好坏，直接影响着夜间图像的质量。 光敏电阻如果出现问题，那么LED灯就不会被开启，那么晚上如果没有灯光的话，摄像机就什么也看不见了。
27.JPG2592x1936 488 KB
28.JPG2592x1936 1.35 MB 摇头机的2个马达（W-24BYJ-DC/5V）用来使用摇头机进行上、下、左、右旋转。如果哪天摇头机不能旋转了，一般都是因为马达故障或者是齿轮磨损了。
8欧1W喇叭1个 用来实现对讲时播放声音。
30.JPG1936x2592 935 KB
29.JPG1936x2592 775 KB 四、本摇头机采用了海思方案
1、HI3518:（Hi3518C集成新一代ISP，优化后的编码前图像处理算法和新一代H.264编码器。Hi3518C硬件支持镜头几何校正，可以满足更大范围的无畸变室内监控应用）
2、ULN2803（用来驱动直流电机，ULN2803可提供8路输出，每路能提供500mA电流）
3、RTL8201f管脚定义

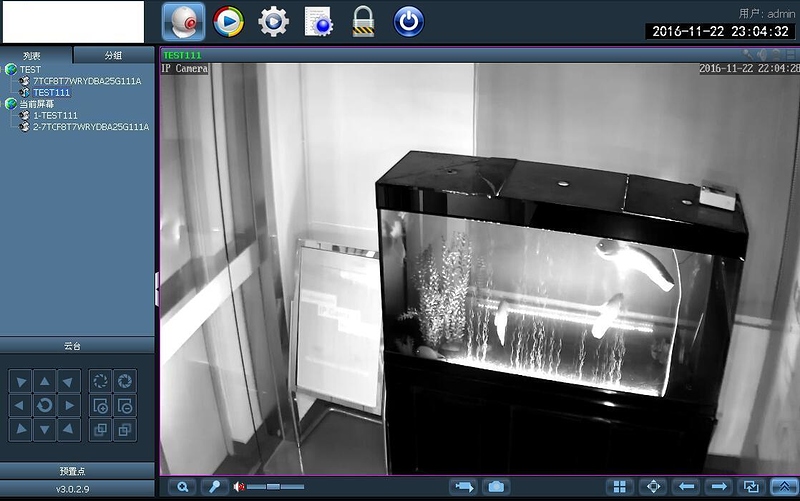

六、产品通过WIFI联网以后，图像就可以随时随地远程察看了！可以通过电脑客户端或平板电脑APP进行观看，也可以通过手机APP观看！可以对讲、监听、控制旋转……
