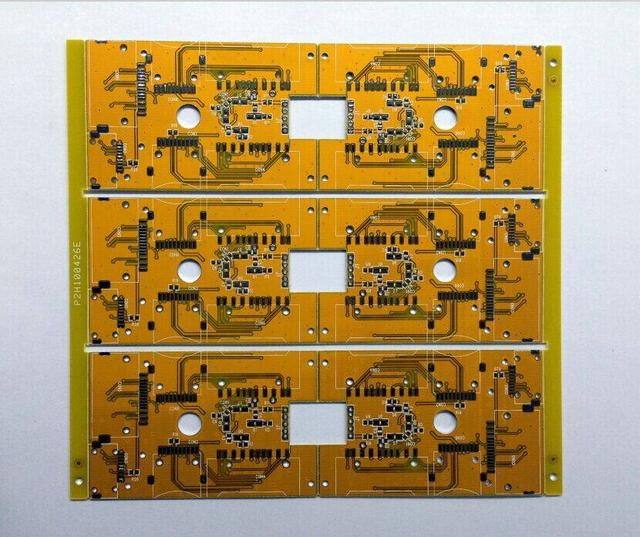

如何估算电路板面积?

2020-6-30 15:37:48 显示全部楼层
1,元件组装面积

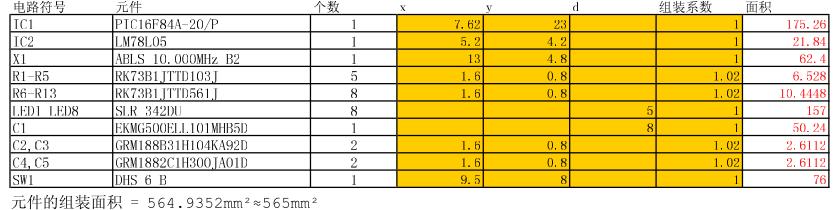

元件个体面积的计算方法,按照元件在电路板上的投影简单地分为矩形和圆形。
x,y分别代表矩形元件的长和宽,
d代表圆形元件的直径

2,电路系数


在这里因为只涉及到低压,电路系数就只有低压电路系数部分为1.1025
3,层系数

元件总装面积 × 层系数 = 565 × 1.1025 × 1 ≈ 630
通常总装禁止面积估算为684,(仅当630分拆为30mm × 21mm时,其他拆分会得到不同的估算值。)
各边向外加算3mm,元件禁止区域。(36× 27-630) × 2
在这里 × 2是因为电路板正反两面都设定为元件禁止区域。
电路板的估算面积为 1350(对1314取整) 1314=684+630

电路板设计可行的面积,取系数为0.8, 1350/0.8 = 1687.5≈1700mm² 这个面积来说,对本设计就相对比较宽松一些了。可以拿着去和产品设计人员争取长度为50mm,宽度为34mm的板面了。如果产品设计上不允许,那就只能勒紧裤腰带,设定为0.9,或1。那么超过1的系数可不可以呢,也勉强可以,需要元件取位和布线上要多花精力和时间。
另外还根据电路板的估算面积,检验产品设计人员给出的电路板尺寸要求是否合理。

来源:网络
