故障分析:音量调节限制电路

2020-9-30 14:35:50 显示全部楼层
所谓音量调节就是平时电视机等电子电器中用来调节声音大小的功能,电路中称为音量控制器电路,它使音量能开得最大,也能关得最小(无声状态,俗称关死音量)。
音量调节限制电阻电路的功能是:这一电路使音量控制的范围受到限制,音量不能开到最大,也不能开到最小。这一电路用在一些特殊的音量控制场合,防止由于音量控制不当造成对其他电路工作状态的影响。

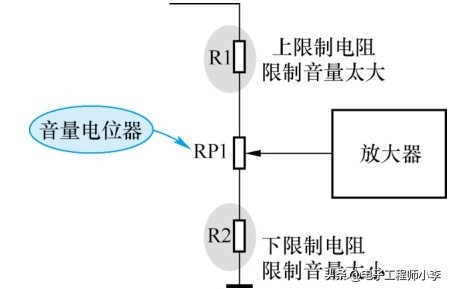

图2-100所示是音量调节限制电阻电路。在分析这一电路工作时要明白一点:这一电路的音量限制是相对没有R1、R2时的情况。
图 2-100 音量调节限制电路

(1) RP1调到最上端时音量不能达到最大(比没有R1时的电路),因为电阻R1上存在一些信号电压降,达到限制最大音量的目的。
(2) RP1调到最下端时音量不能达到最小(比没有R2时的电路),因为电阻R2上存在一些信号电压降,而这一信号电压降经RP1动片被送到了后面的放大器,所以电路无法将音量关死,达到限制最小音量的目的。
检测方法提示
关于这一电路中R1和R2故障检测说明下列几点。
(1) 这一电路中的R1和R2外围元器件少, 可以在路直接测量R1和R2的阻值来确定这两只电阻器是否有故障。
(2)在检测R1或R2之前,可以先试听检查, 以便确定是R1的问题还是R2的问题。从上述电路工作原理可知,音量如果关不死一定是R2开路了, 这时只要测量R2阻值即可, 而不必去检查电阻R1。
(3)通过简单的试听检查能将故障范围缩小,这是故障检修中采用的有效方法。

电路故障分析

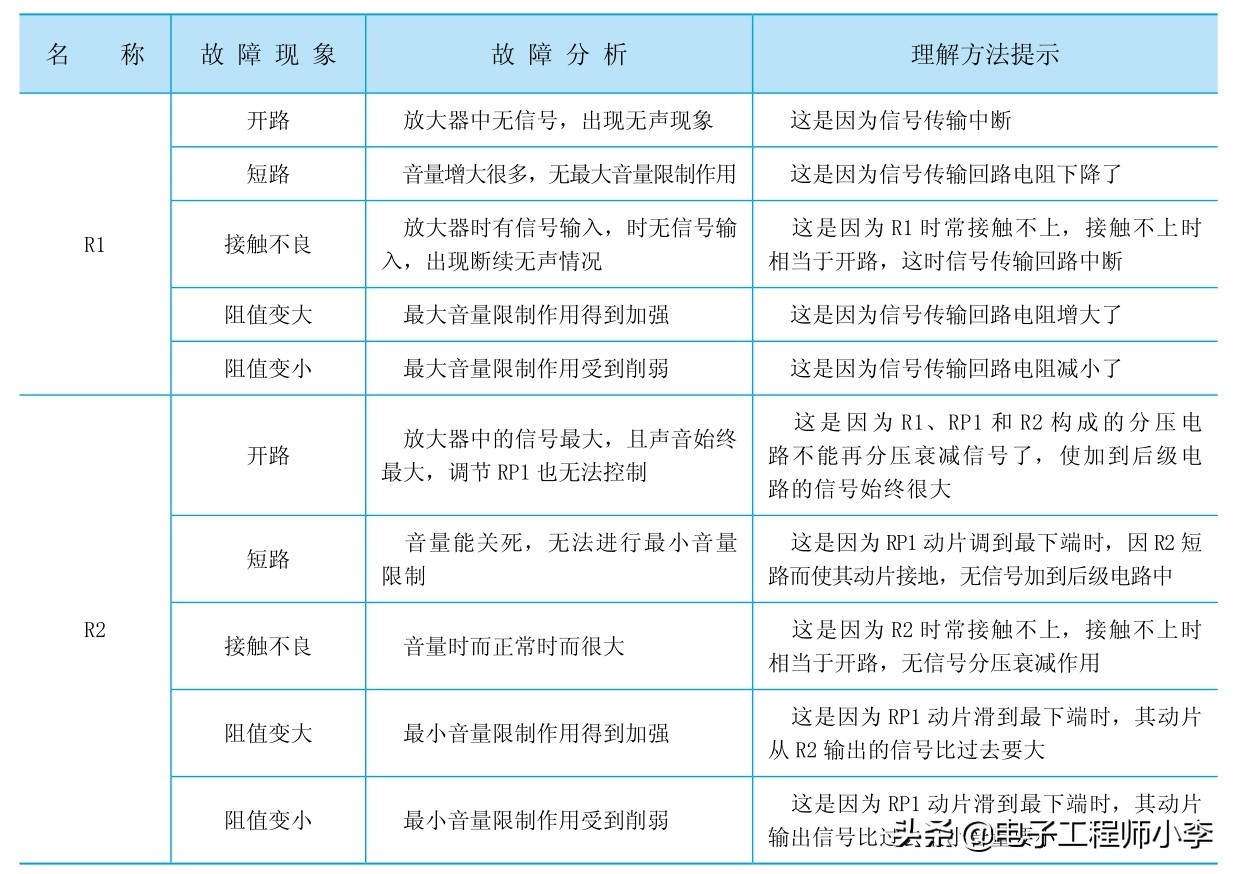

电阻R1和R2的故障分析见表2-24。
表 2-24 电阻 R1 和 R2 故障分析
