电源线的塑料疙瘩,到底是什么?

2020-10-27 12:21:14 显示全部楼层

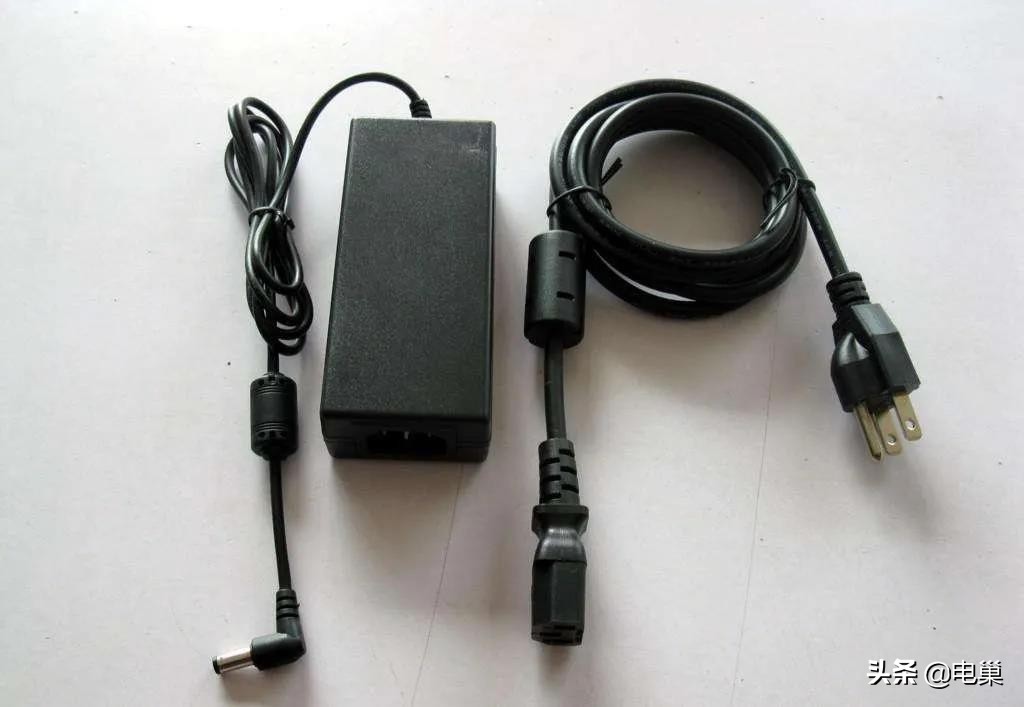

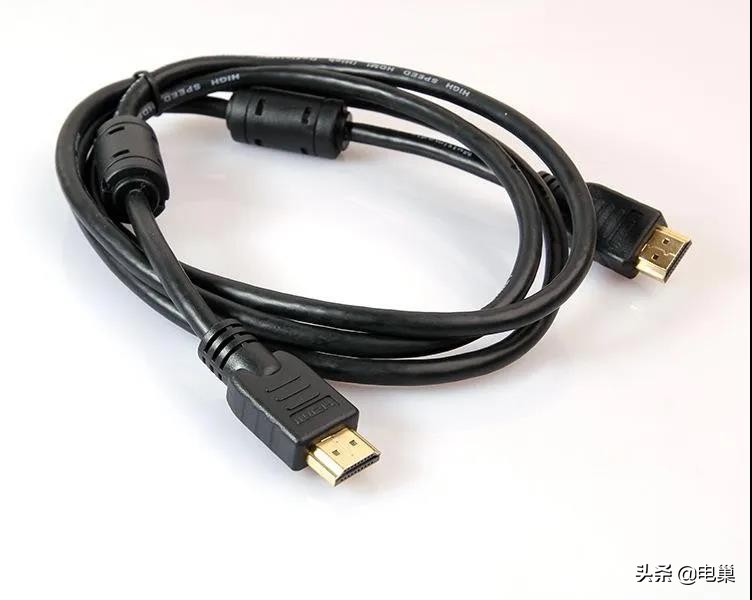

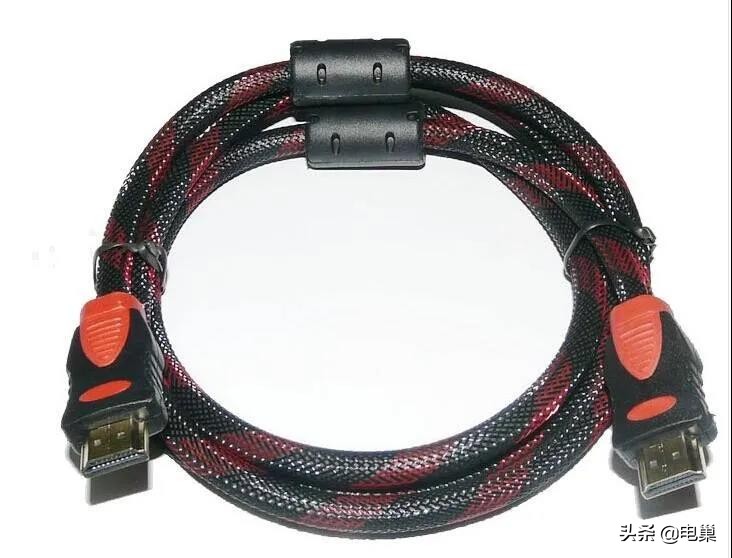

相信大家在显示器的数据连接线,或者是在电源线上,会见过这么一个塑料疙瘩,这到底是什么呢?塑料疙瘩里面是塑料吗?还是内有乾坤?

其实,这个塑料疙瘩内部的结构也比较简单,其内部主要就是有一个磁环;塑料疙瘩的内部结构如下图所示。

导线在磁环中心穿过,有的是导线在磁环上还绕上几匝,这就是塑料疙瘩的庐山真面目了!绕上导线的磁环与电感的原理其实是一样的,在通过低频信号时阻抗很小,通过高频信号时阻抗很大。

▲ 磁环与电感器

磁环是一种环形导磁体,通常由铁氧体材料制成,所以又称铁氧体磁环,在电子电路中,是一种抗干扰元件,磁环对高频噪声有很好的抑制作用。

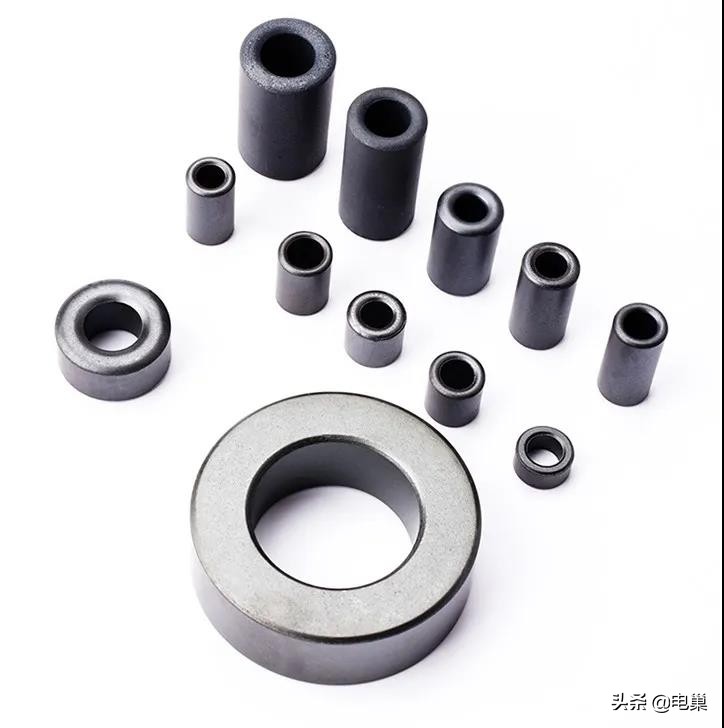

▲一体式磁环

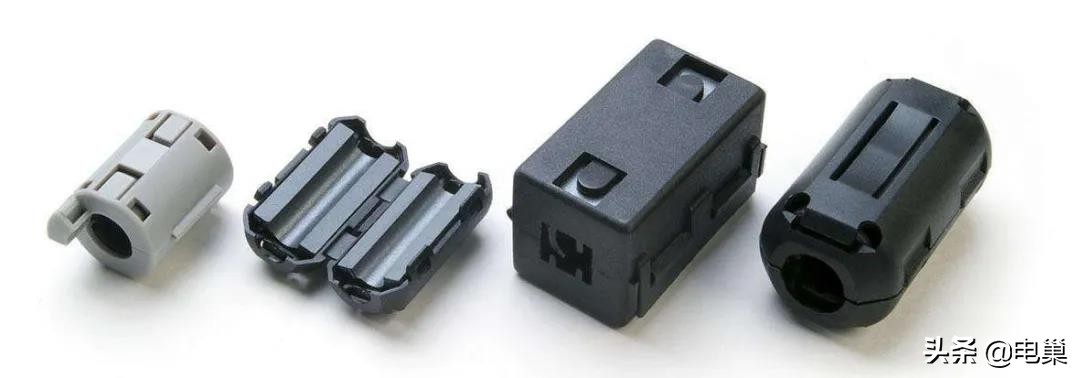

有些磁环是一体式,生产出来时是一体成型的,是不可以拆分的;而有些磁环是可以拆卸的,比如夹扣式磁环可以拆夹在导线上。

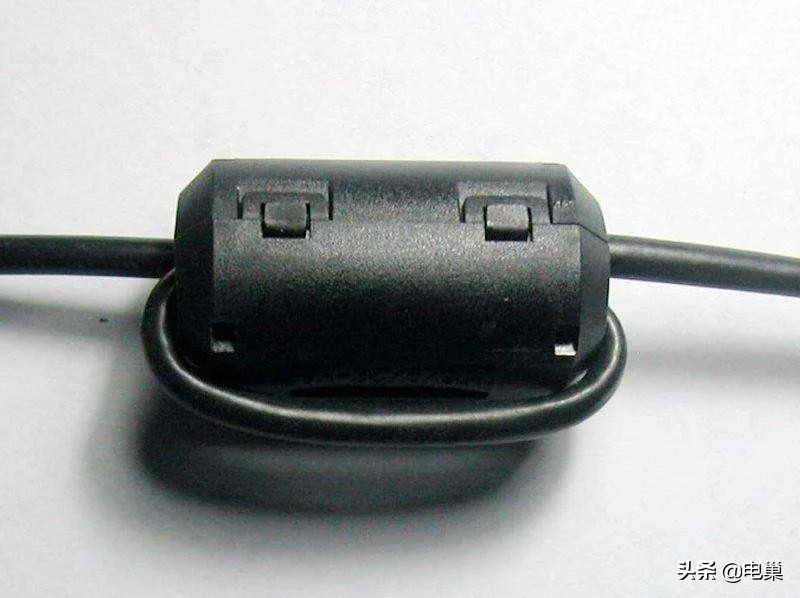

▲ 夹扣式磁环

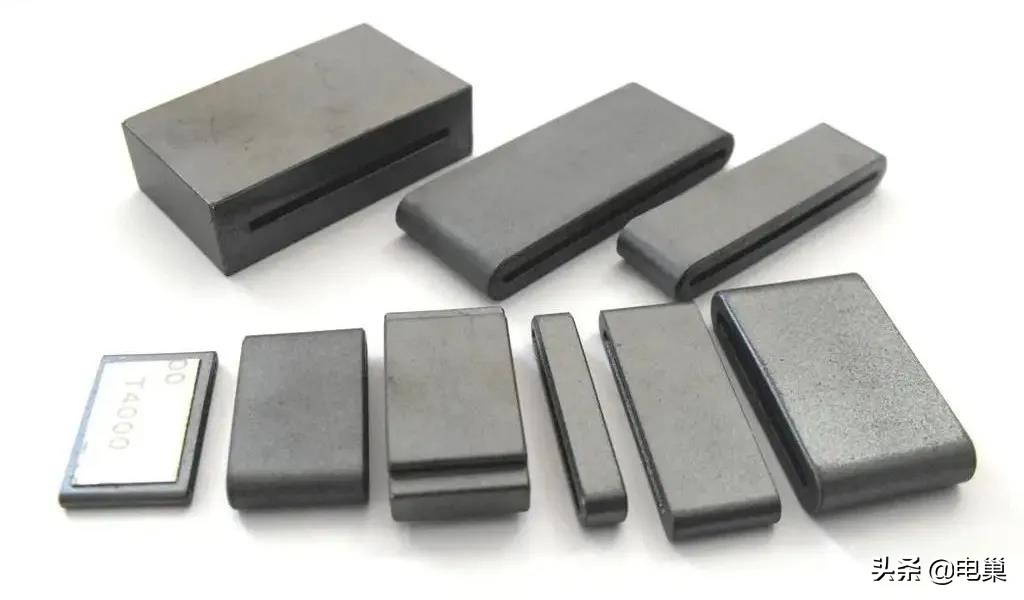

磁环除了有圆柱形的,还有其他形状的,如扁形磁环,因为其外形像跑道,也称为跑道型磁环,主要用在排线上。

▲ 排线磁环

磁环在不同信号的频率下有着不同的阻抗特性,在低频时阻抗很小,不会影响数据线上的有用信号的传输;而在高频信号穿过磁环时,会受到阻碍,所以说磁环可以抑制高频信号的干扰。

磁环的抑制频率范围跟铁氧体的磁导率有关,磁导率越高,抑制频率越低;铁氧体体积越大,抑制效果也越好;体积一定时,长而细的比短而粗的抑制效果好;磁环的内径越小抑制效果也越好。

磁环应当安装在靠近干扰源的地方,即尽量紧靠电缆的进出口位置。在磁环作用下,有用的信号很好的通过,抑制高频干扰信号的通过,而且成本低廉,所以大家在显示器信号线,电源线,甚至高档键盘、鼠标上会经常看到。
