二极管搭建的整流桥是怎么把交流电变成直流电的？

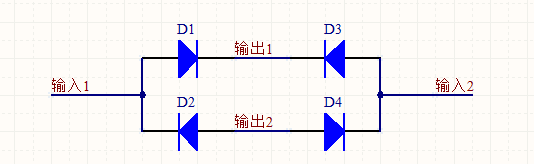

今天就给大家详细说一下，为了便于理解专门给大家画了一个原理图

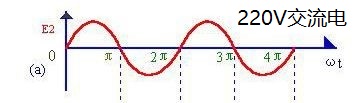

输入1和输入2是交流电的两个输入端，至于电压波形既有大于0的部分也有小于0的部分，具体波形参考一下下图

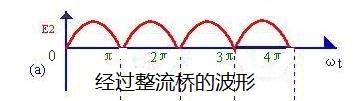

当此时电压位于X轴的上半部分时，假设输入1接的是电网的火线，二极管D1和D4导通，当电压位于X轴的下半部分时D2和D3导通，尽管此时电压是负的，但是流到输出1上的电流仍旧是正的，所以这个整流桥可以把位于负半周期的电压折合到X轴的上方，这样电压波形就变成了下图中的这种

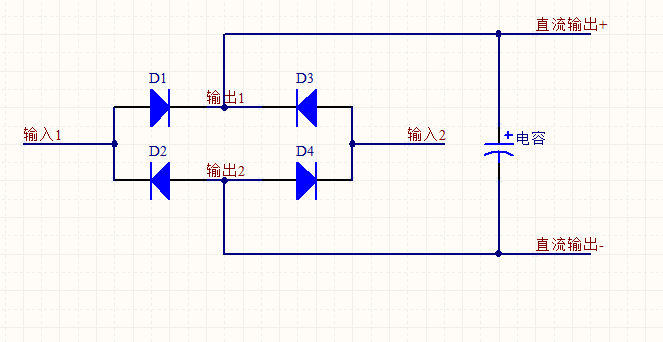

此时从交流和直流的定义上可以判断交流电变成了直流电，但是这种直流电的波形是不能被人接受的，因为它的电压波动太大了，这就需要我们对这个电压进行滤波，一般最简单的方法可以在输出端加一个电容，因为我们知道电容具有通交隔直的作用，所以可以用电容来进行滤波，具体的接法大家参考一下下面的原理图


用电容滤除之后的波形相对于纯直流还是有一定的波动的，但是做到真正的没有波动的直流电是很困难的，所以如果对电源要求不严格就可以采用这种方法。

注：上面电路适用于原理讲解，真正应用电路还是有点差别

整流桥的接线方法实例教程

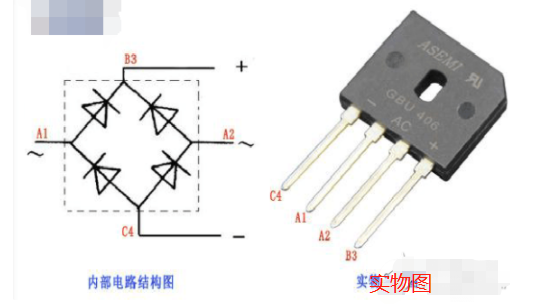

整流桥连接方法主要分两种情况来理解，一个是实物产品与电路图的对应方式。如上图所示：左侧为桥式整流电路内部结构图，B3作为整流正极输出，C4作为整流负极输出，A1与A2共同作为交流输入端。右侧为整流桥实物产品图样式，A1与A2集成在了中间位置，正负极在最外侧。实际运用中我们只需要将实物C4负极脚位对应连接电路图C4点，实物B3正极脚位与电路图B3相连接。上诉方式即为整流桥实物产品与电路原理图的连接方式。
整流桥连接方式第二个则是对于实物产品在电路中的接法。一般来说现在大多数电路采用高压整流方式居多，下面我们就重点介绍下高压整流桥的电路接法。整流桥前端是交流220V输入，进入整流桥AC交流端，由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。

以上就是ASEMI对于整流桥接法的两个方面介绍

---

正、负极性全波整流电路及故障处理

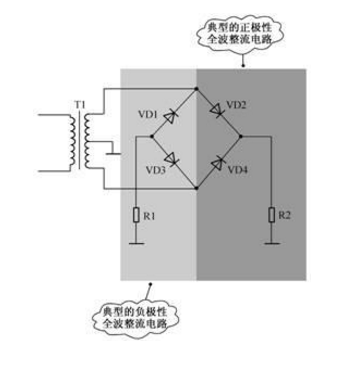

能够输出正、负极性单向脉动直流电压的全波整流电路。电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。

电路分析方法
关于正、负极性全波整流电路分析方法说明下列2点：
（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。
（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。

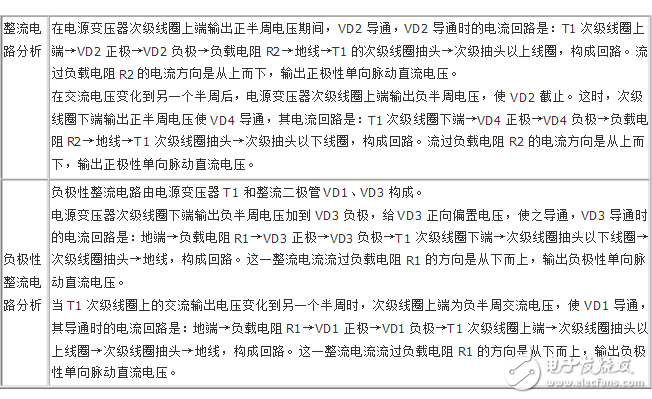

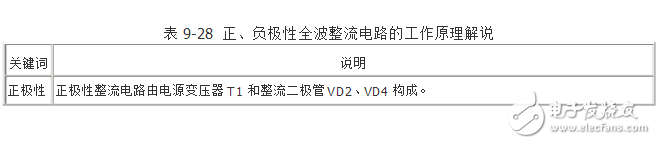

电路工作原理分析


故障检测方法
关于这一电路的故障检测方法说明下列几点：
（1）如果正极性和负极性直流输出电压都不正常时，可以不必检查整流二极管，而是检测电源变压器，因为几只整流二极管同时出现相同故障的可能性较小。
（2）对于某一组整流电路出现故障时，可按前面介绍的故障检测方法进行检查。这一电路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并联的，进行在路检测时会相互影响，所以准确的检测应该将二极管脱开电路。

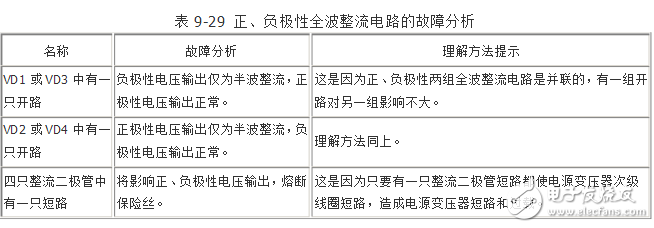

电路故障分析

VD1～VD4是一组整流二极管，T1是电源变压器。

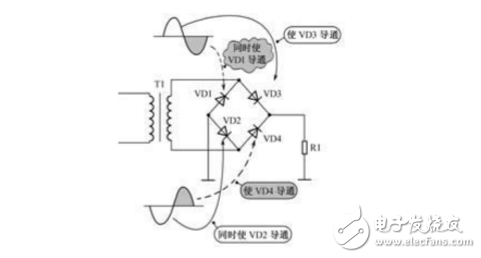

桥式整流电路具有下列几个明显的电路特征和工作特点：
（1）每一组桥式整流电路中要用四只整流二极管，或用一只桥堆（一种4只整流二极管组装在一起的器件）。
（2）电源变压器次级线圈不需要抽头。
（3）对桥式整流电路的分析与全波整流电路基本一样，将交流输入电压分成正、负半周两种情况进行。
（4）每一个半周交流输入电压期间内，有两只整流二极管同时串联导通，另两只整流二极管同时串联截止，这与半波和全波整流电路不同，分析整流二极管导通电流回路时要了解这一点。
