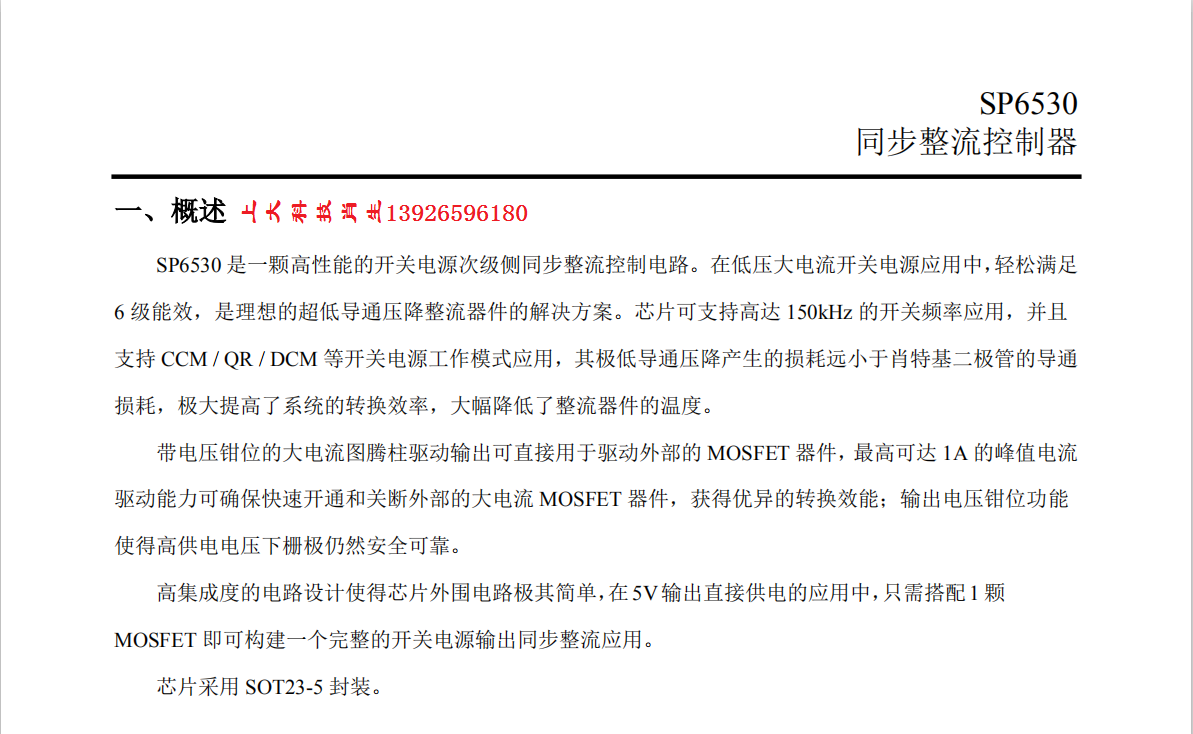

SP6530是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足 6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用，并且支持CCM/QR/DCM 等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。
带电压钳位的大电流图腾柱驱动输出可直接用于驱动外部的 MOSFET 器件，最高可达 1A的峰值电流驱动能力可确保快速开通和关断外部的大电流 MOSFET器件，获得优异的转换效能;输出电压钳位功能使得高供电电压下栅极仍然安全可靠。

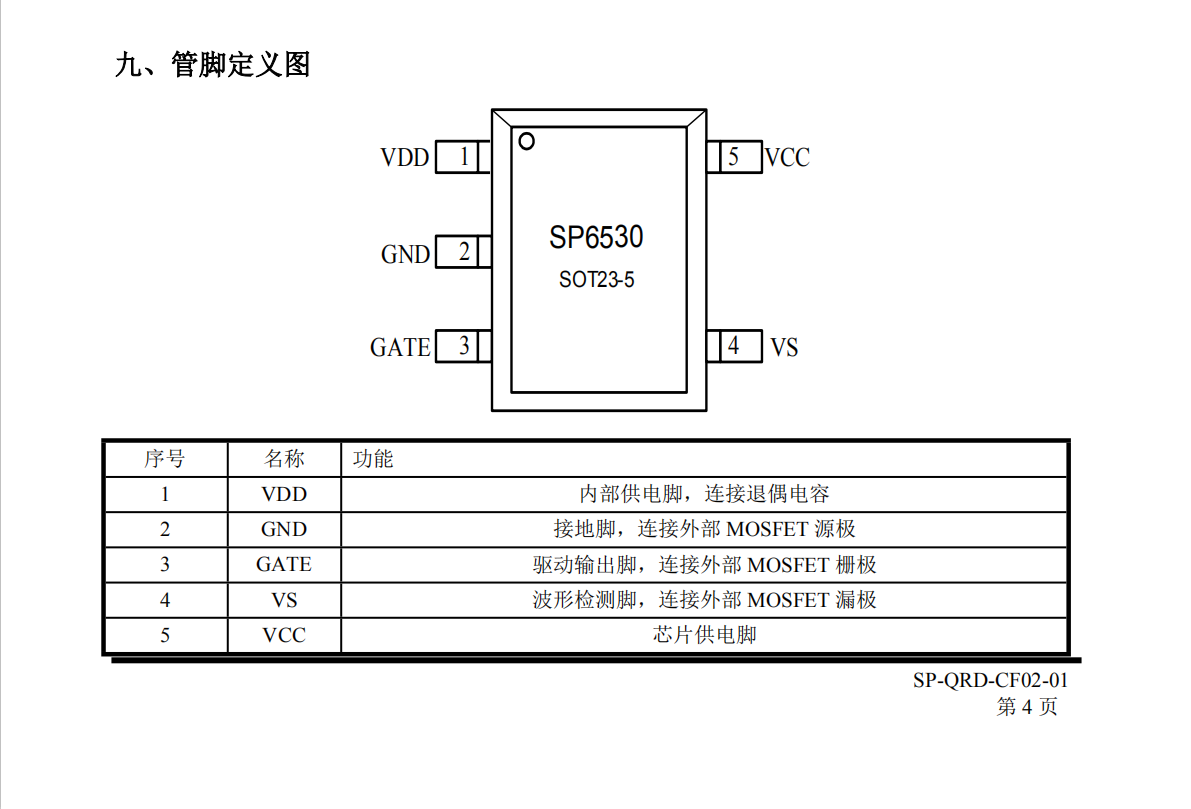

高集成度的电路设计使得芯片外围电路极其简单，在5V输出直接供电的应用中，只需搭配1颗 MOSFET 即可构建一个完整的开关电源输出同步整流应用。芯片采用 SOT23-5 封装。


二、特点
● 支持开关电源 CCM/QR/DCM模式大电流超快速图腾柱输出驱动电路
● 输出峰值驱动电流能力高达 1A● 极宽的工作电压范围4.5V至 30V
可 5V 直接供电或由辅助绕组供电内置高压隔离开关耐压高达 180V
无开关时静态工作电流可低至 600uA支持开关电源频率最高至 150kHz● 至简外围最低仅有1颗 MOS 开关● SOT23-5无铅封装

◆功能概述
SP6530是一颗体积小、高性能的开关电源次边同步整流控制电路。兼容性高，可用于CCM/QR/DCM等电源工作模式中，在低压大电流开关电源应用中，轻松满足6级能效国际标准。◆ VCC 与VDD 供电
SP6530内部电源管理单元在VCC上电后即开始工作，并产生所需要的各种参考电压与电流，并在VDD端子输出一个稳定的电压（典型值为6.5V）供内部电路使用，VDD的电源退偶在芯片外部完成，通常只需要在 VDD 端子对地并联一个不小于 1uF 的无极电容即可.
