电线要怎么接才安全?

2021-7-15 16:22:14 显示全部楼层
家中有时候会需要接一些电线或者开关插座什么的,这些都会有接线的地方;但是电线要怎么接才安全呢?下面带大家看看常用的接线方式。

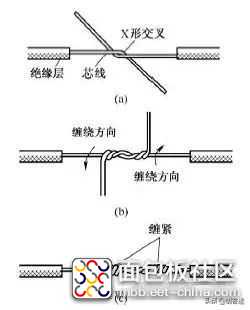

单股线对单股线交叉缠绕接线方式是最常用的,用两根电线,把铜丝都相互交叉进行缠绕,外面再包上一层防火胶布即可。

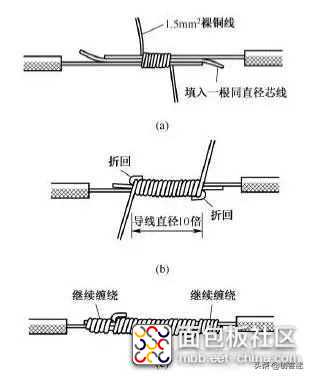

线径比较大的铜线使用缠绕法接线,需要在中间填入一根同直径的芯线,充分填充空隙。然后用小线径的铜线在外部紧密缠绕,缠绕长度是电线直径的10倍;如下图:

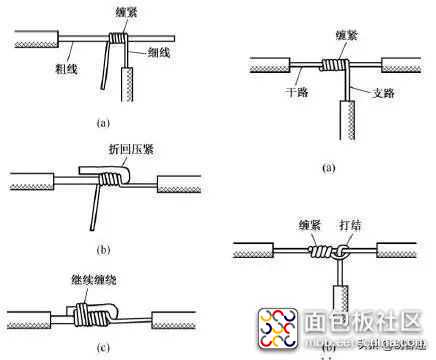

单股细线和单股粗线连接方式,先用细线在粗线上面缠绕大概四到五圈,然后把粗线头折回压紧,再用细线在折回的粗线上面缠绕三到四圈即可。
单股细线和用线经电线接支路,第一种是直接用支路铜线在主铜线上面缠绕六到七圈,第二种是先打个节然后再缠绕。

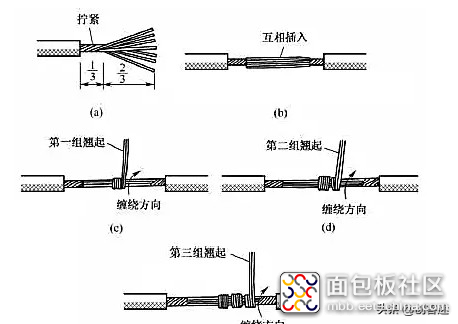

多股铜导线连接多股铜导线,首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约1/3芯线绞合拧紧,而将其余2/3芯线成伞状散开,另一根需连接的导线芯线也如此处理接着将两伞状芯线相对着互相对插,然后将每一边的芯线线头分作3组,先将某一边的第1组线头翘起并紧密缠绕在芯线上,再将第2组线头翘起并紧密缠绕在芯线上,最后将第3组线头翘起并紧密缠绕在芯线上以同样方法缠绕另一边的线头。
多股铜导线的分支连接多股铜导线的T字分支连接有两种方法,一种方法是将支路芯线90°折弯后与干路芯线并行[见图(a)],然后将线头折回并紧密缠绕在芯线上即可[见图(b)]。

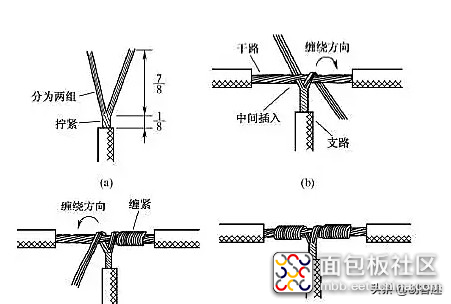

另一种方法如图3所示,将支路芯线靠近绝缘皮的部分拧紧,长度大约八毫米,剩下没拧紧的芯线分为两股,一股从主线中心穿过去,另一组放在外面,并按照图中的方式缠绕即可

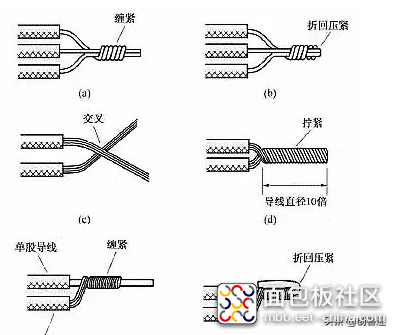

同一方向的电线连接就比较简单了,主要有下图的连接方式,现在卖的还有并线神器,几秒钟就能接好

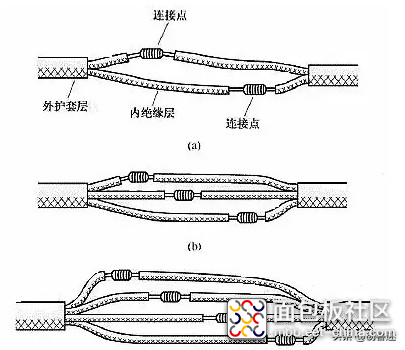

在接多芯护套线的时候每个接头都应该保持一定的距离,以免发生短路。
现在很多人在接完线以后会烫一层锡,这样就更加的牢靠了。
下面来说一说用接线端子来接线

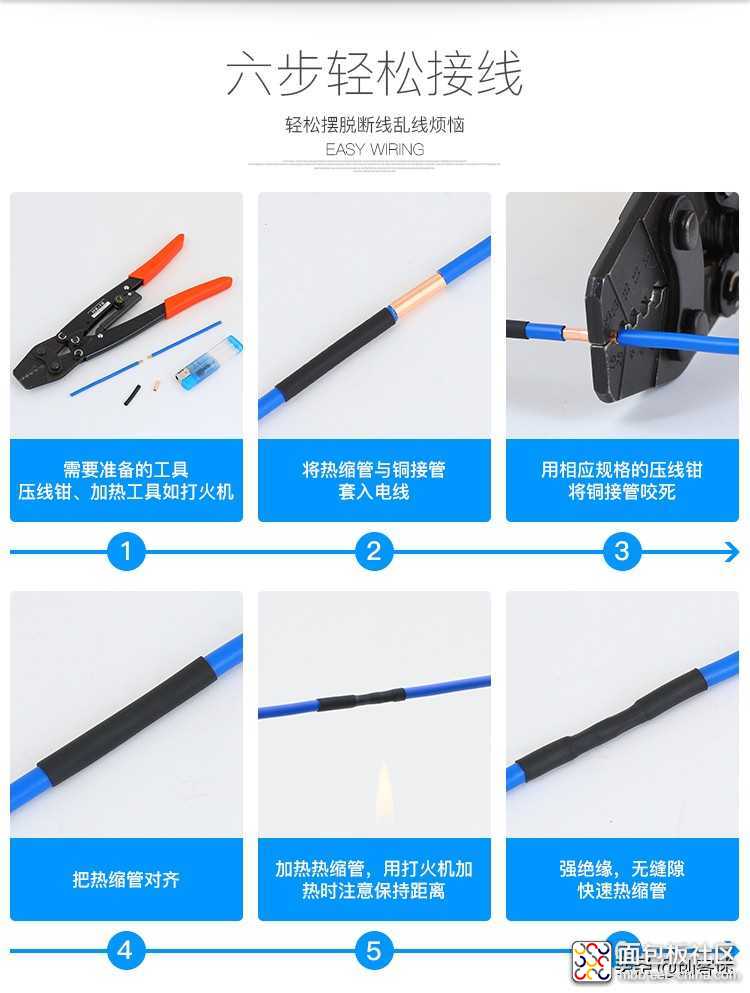

第一种是用铜管压接的方式,只需要把铜管套在接头上面,用压线钳压一下就可以了,没有技术含量,十分方便
第二种就是这种按压式接线端子,只需要去掉电线绝缘皮,铜线往里面一插,按压一下即可

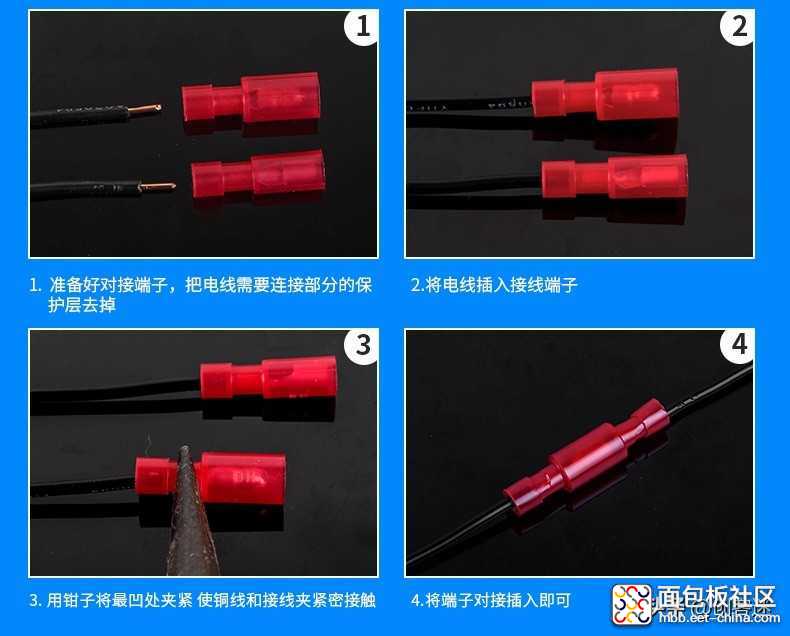

第三种尼龙对接端子,线头压好端子,只需要轻轻一插就可以了
端子种类有很多种,接线的方式也有很多种,有些适合大功率用电,有些只能小功率用电,具体怎样来接线就要看实际情况了。

您需要登录后才可以评论 登录 | 立即注册

最新评论

楼层直达:

自做自受

  • 76 主题
  • 2112 帖子
  • 3491 积分
  • 身份:LV5 资深技术员
  • 论坛新秀 灌水之王 论坛元老
  • E币:3229
自做自受 2021-7-15 21:11:48 显示全部楼层
实用!认真执行!

点评

同意,确实很实用的 特别是接线端子来接线  详情 回复 发表于 2021-7-15 21:41

电子阔少

  • 199 主题
  • 1301 帖子
  • 2015 积分
  • 身份:版主
  • 论坛新秀 灌水之王
  • E币:2358
电子阔少 2021-7-15 21:41:51 显示全部楼层

同意,确实很实用的
特别是接线端子来接线

点评

是啊,对于接线,个人经历感受,几十年前没有这么丰富的学习资料,买书又不够钱,全靠师傅教和实践中看着前辈的工作学习,还有就是到图书馆。 特别是接线端子接线,记得1986年一项引进的大型生产线设备安装时收留的  详情 回复 发表于 2021-7-16 12:15

自做自受

  • 76 主题
  • 2112 帖子
  • 3491 积分
  • 身份:LV5 资深技术员
  • 论坛新秀 灌水之王 论坛元老
  • E币:3229
自做自受 2021-7-16 12:15:43 显示全部楼层
本帖最后由 自做自受 于 2021-7-16 12:17 编辑
电子阔少 发表于 2021-7-15 21:41
同意,确实很实用的
特别是接线端子来接线

是啊,对于接线,个人经历感受,几十年前没有这么丰富的学习资料,买书又不够钱,全靠师傅教和实践中看着前辈的工作学习,还有就是到图书馆。
特别是接线端子接线,记得1986年一项引进的大型生产线设备安装时收留的一点余料,导线套头(如图),多芯线导线很适用。当时就感叹,中国为什么没有普及?

点评

这种导线套头很好  详情 回复 发表于 2021-7-16 14:35
广告

电子阔少

  • 199 主题
  • 1301 帖子
  • 2015 积分
  • 身份:版主
  • 论坛新秀 灌水之王
  • E币:2358
电子阔少 2021-7-16 14:35:34 显示全部楼层
自做自受 发表于 2021-7-16 12:15
是啊,对于接线,个人经历感受,几十年前没有这么丰富的学习资料,买书又不够钱,全靠师傅教和实践中看着 ...

这种导线套头很好
