拆电解电容实物,味挺冲的

2021-7-28 14:56:00 显示全部楼层
电解电容器是电容器的一个大类,下面还是做下背景介绍:
电解电容是电容的一种,其采用金属箔为正极(铝或钽),与正极金属箔上氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成,因电解质是阴极的主要部分,电解电容因此而得名。注意电解电容正、负不可接错,当然过年时还是可以试试。最常见的电解电容就是铝电解电容了,坛友们常说的小黄豆则是钽电解电容
铝电解电容器按固定方式可分为:引线型铝电解电容器,螺栓式铝电解电容器;
按电解质类型可分为:液体铝电解电容器、固态铝电解电容器、混合铝电解电容器
其结构形式主要有两种:一种是箔式卷绕形的(液态电解质),另一种是铝粉烧结多孔块状的(固态电解质)

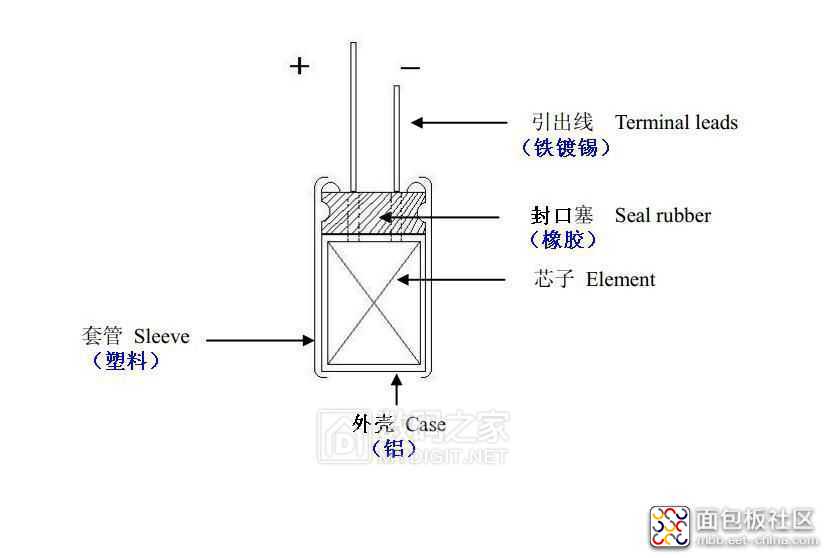

本帖图解液体铝电解电容,先附铝电解剖面示意图

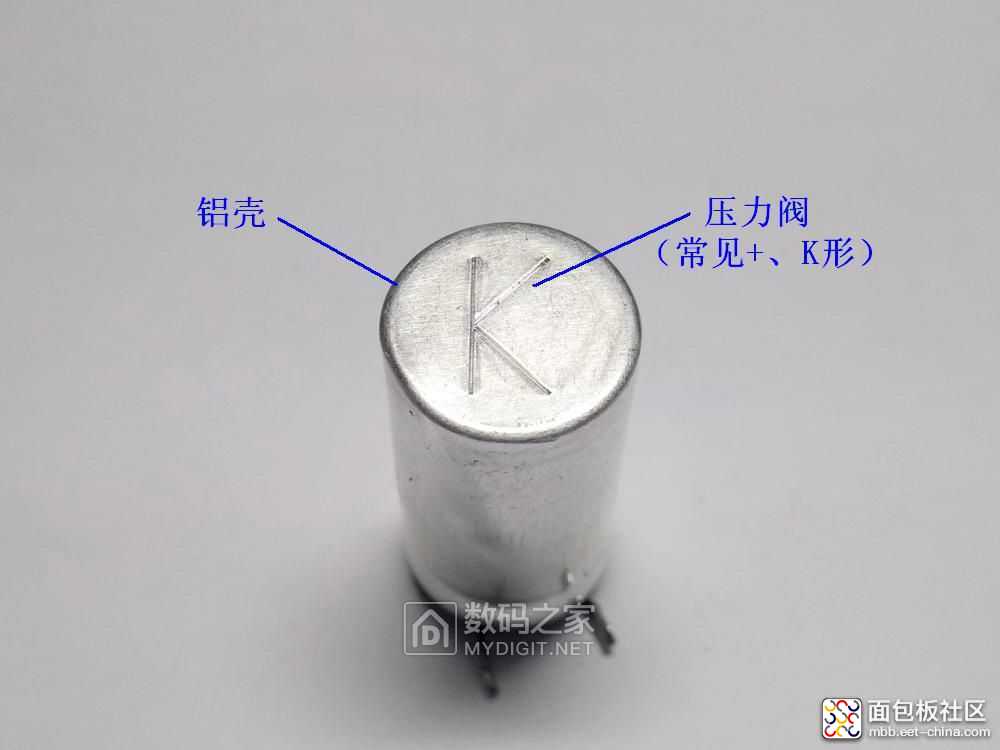

上实物了,电容外观

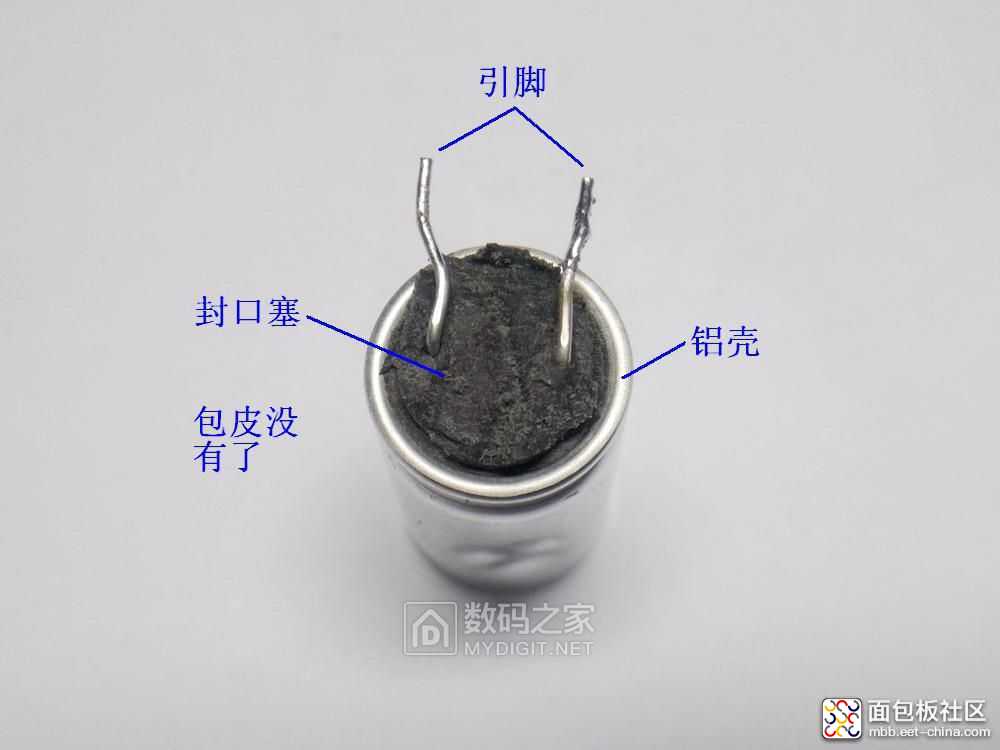

封口塞也是个压力阀,大体积电解在铝壳顶端也会设置一个压力阀

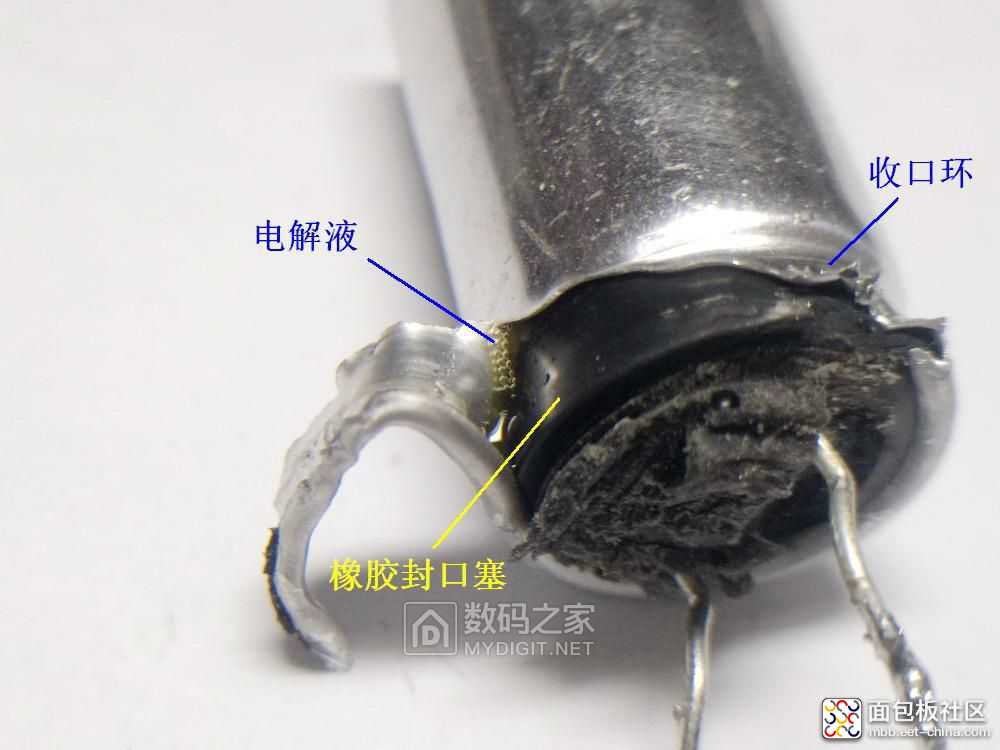

撕开外壳,味挺冲的

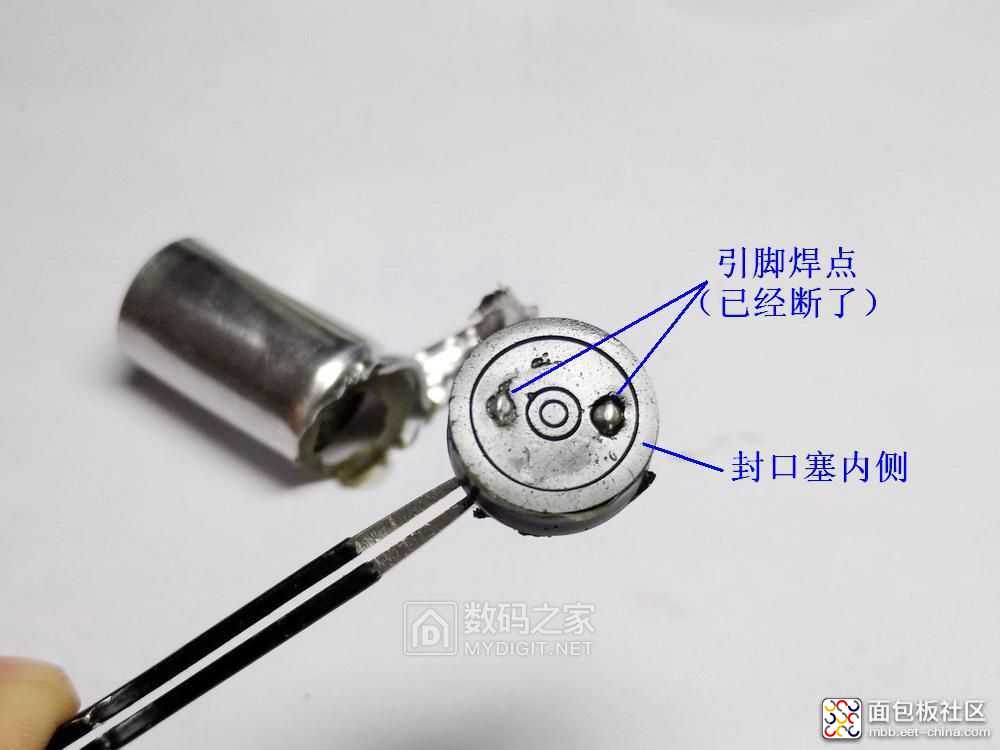

引脚与封口胶塞

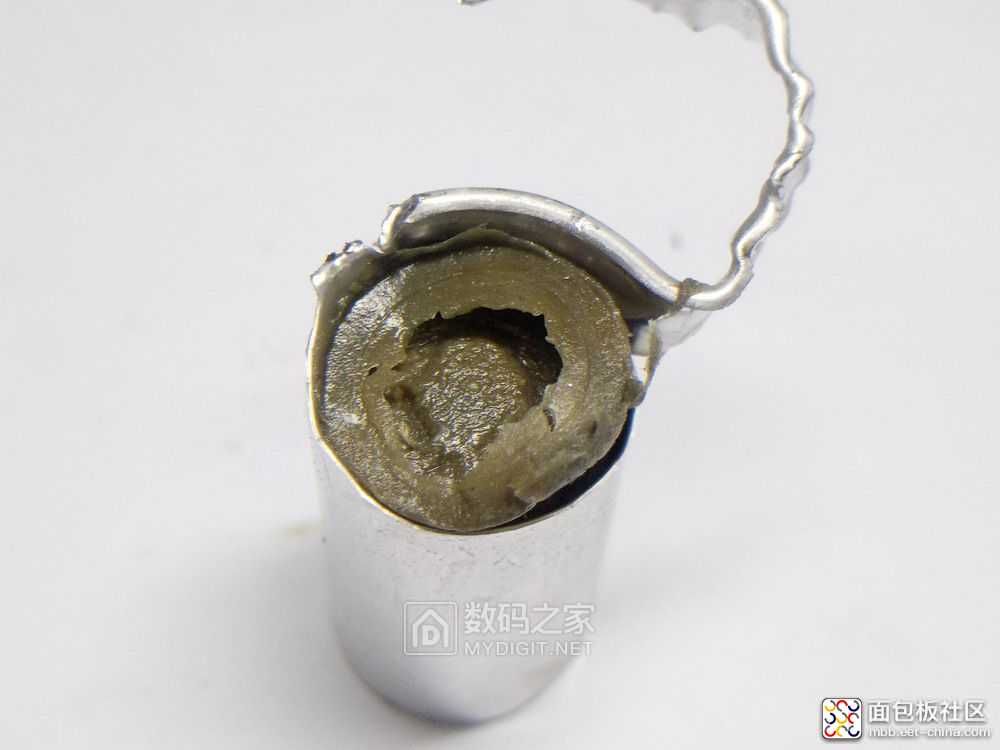

因为引脚断掉了,所以芯子留在铝壳里

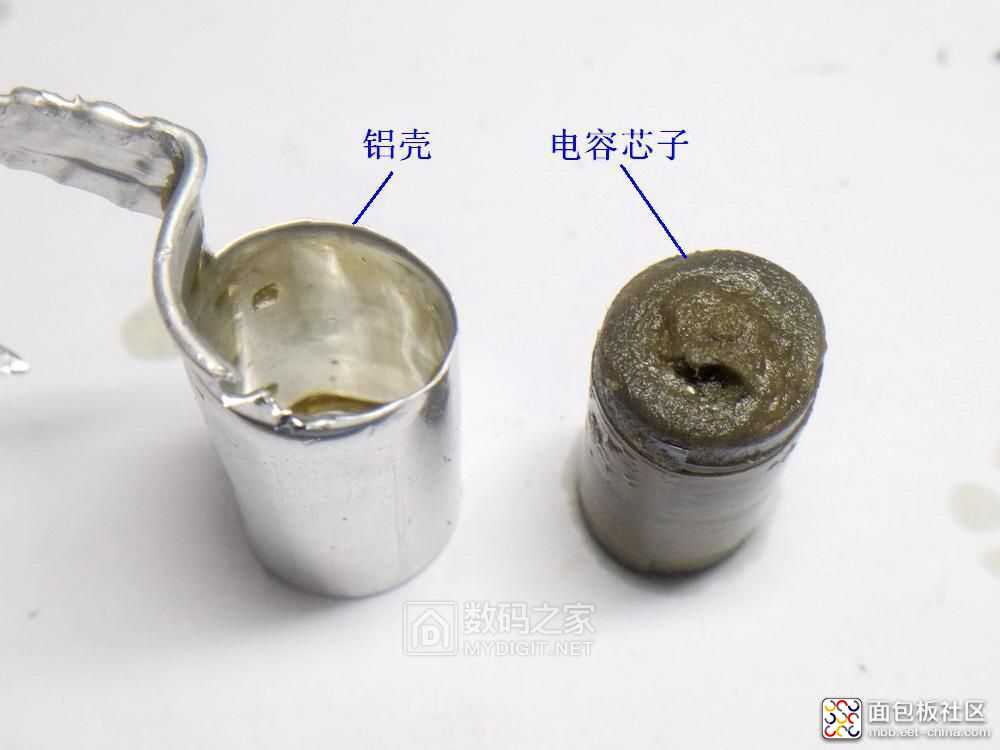

抽出电容芯子来

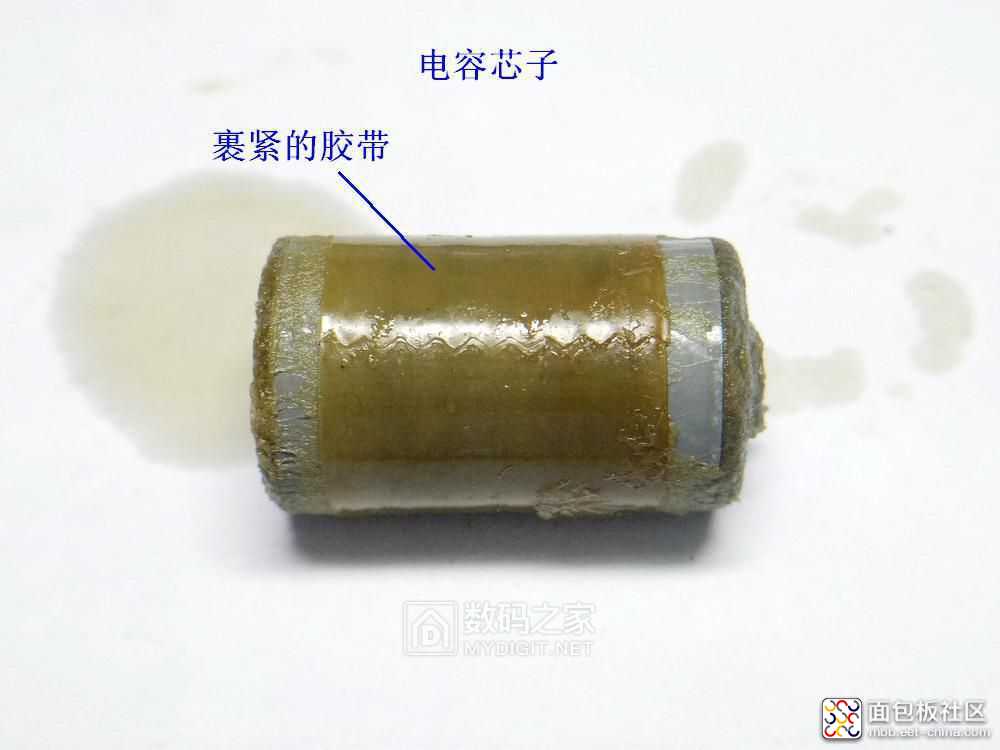

芯子表面有紧固的胶带

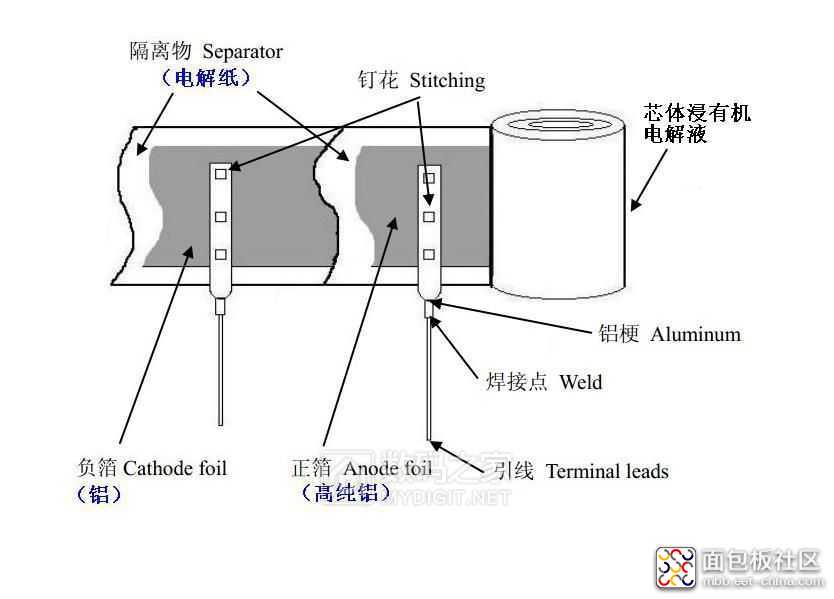

又来张电容芯子分解示意图,预习一下

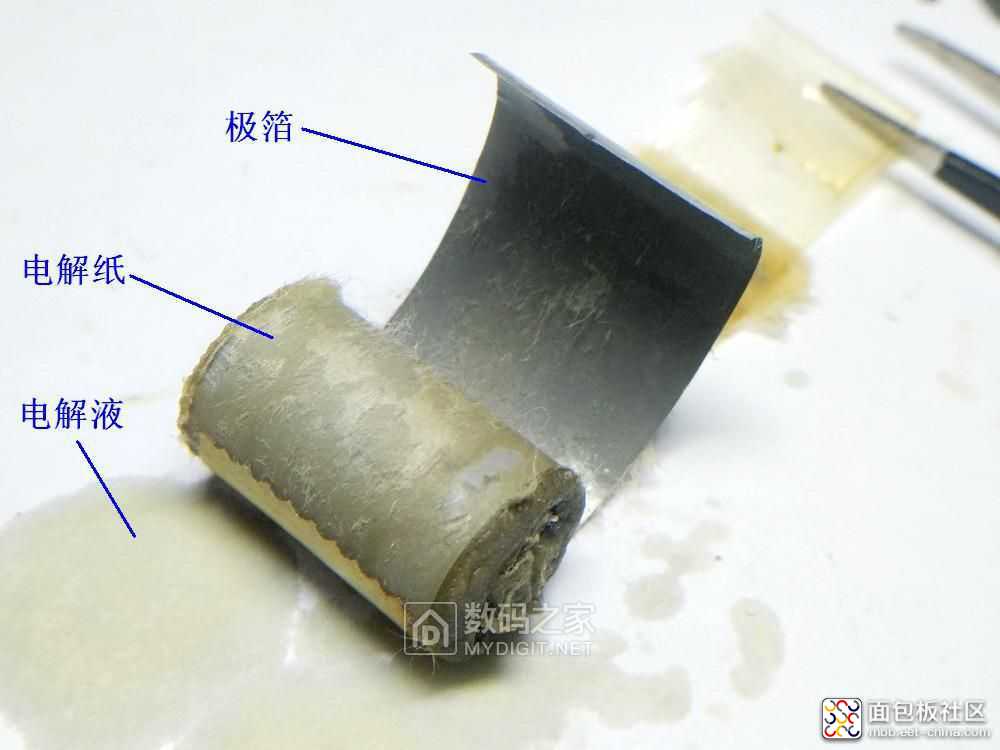

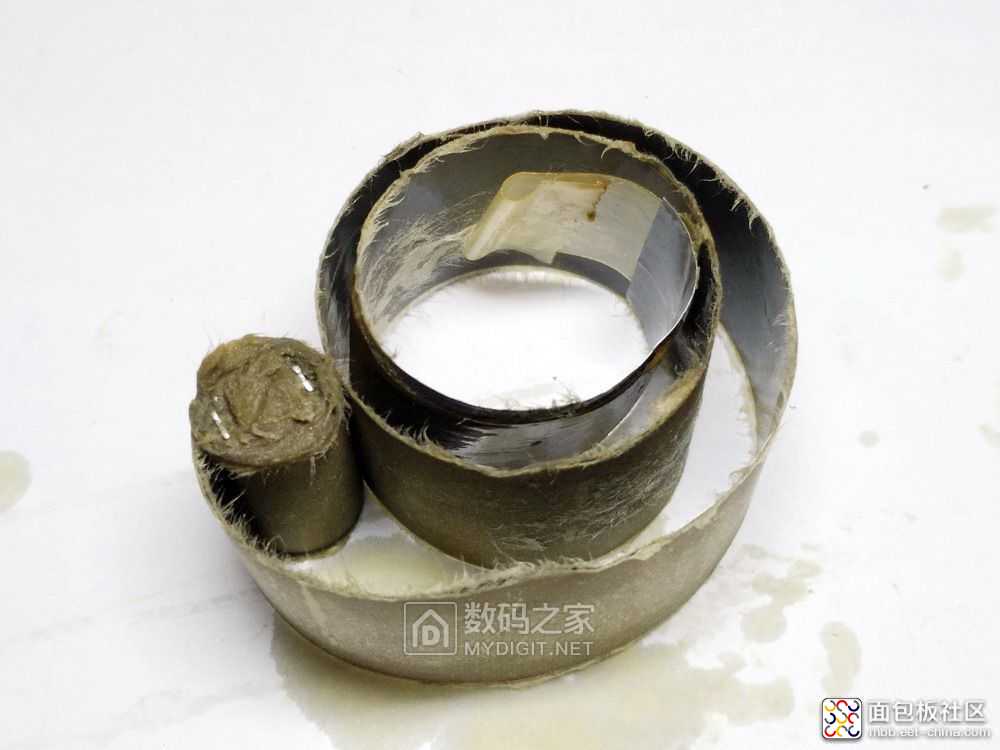

剥离胶带后,卷绕的铝箔就能松开了,浸在纸上的就是电解液(液体电解质)
剥呀剥

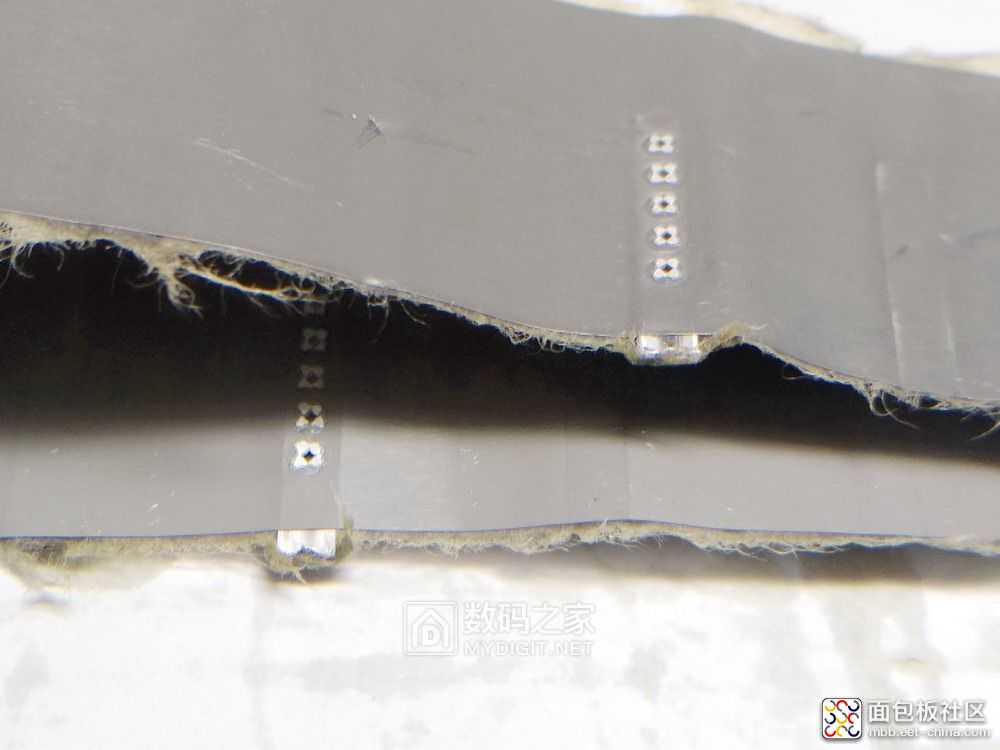

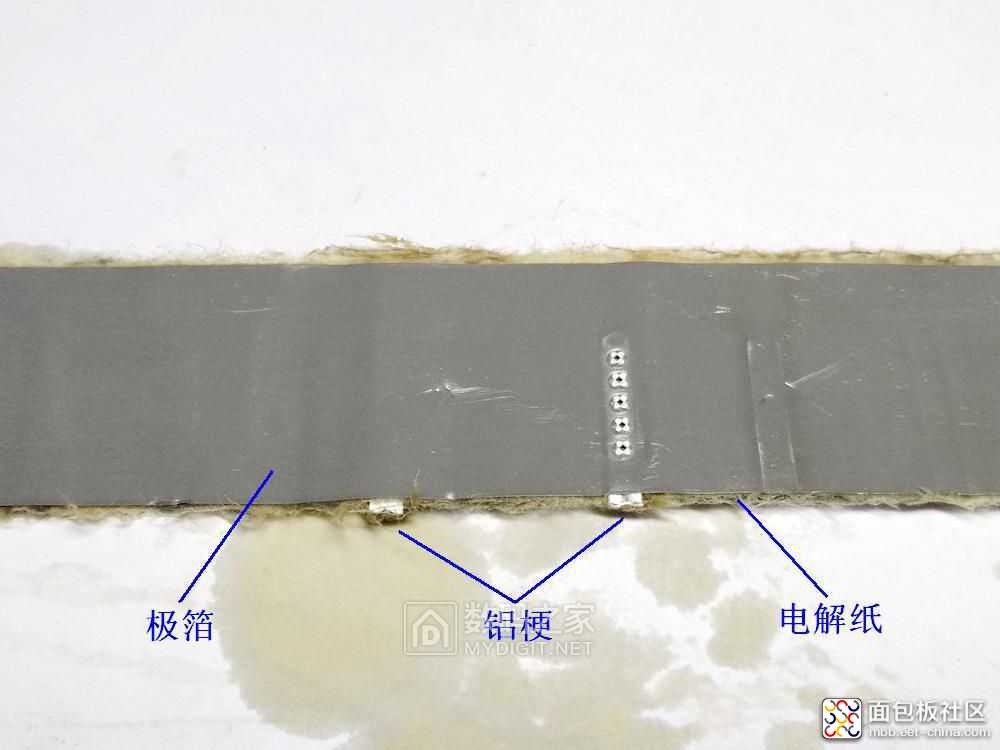

看到引线连接位置了
双层,一正一负(一负,准确说铝箔只是方便作为负极的电解液导电用的)

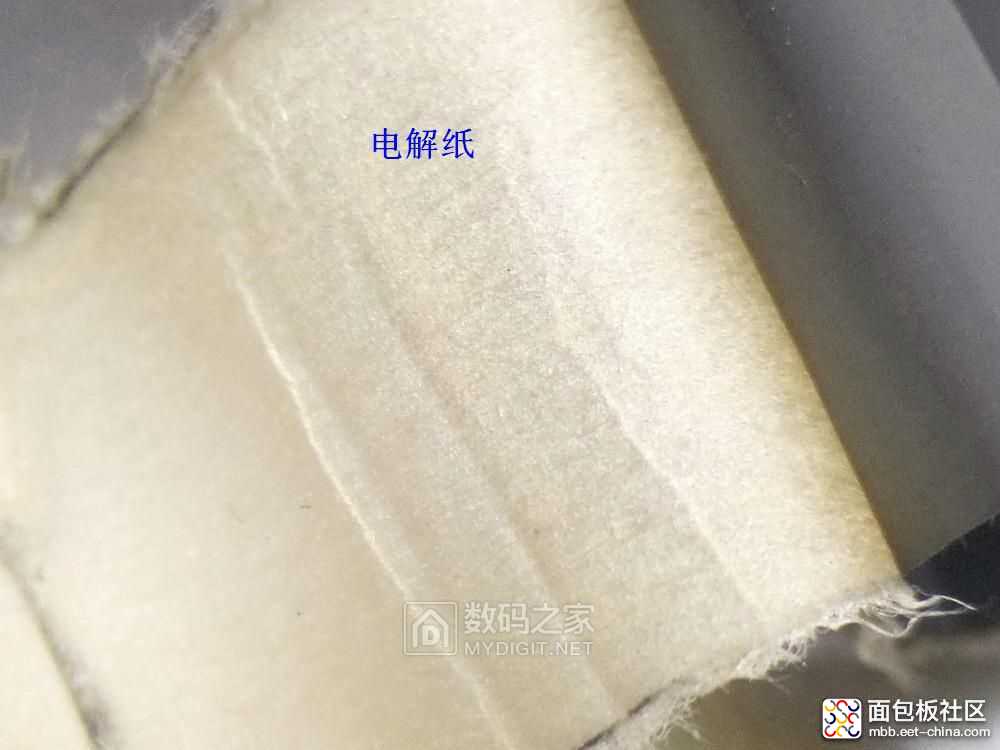

中间有层电解纸,浸润了电解液(真正的负极)

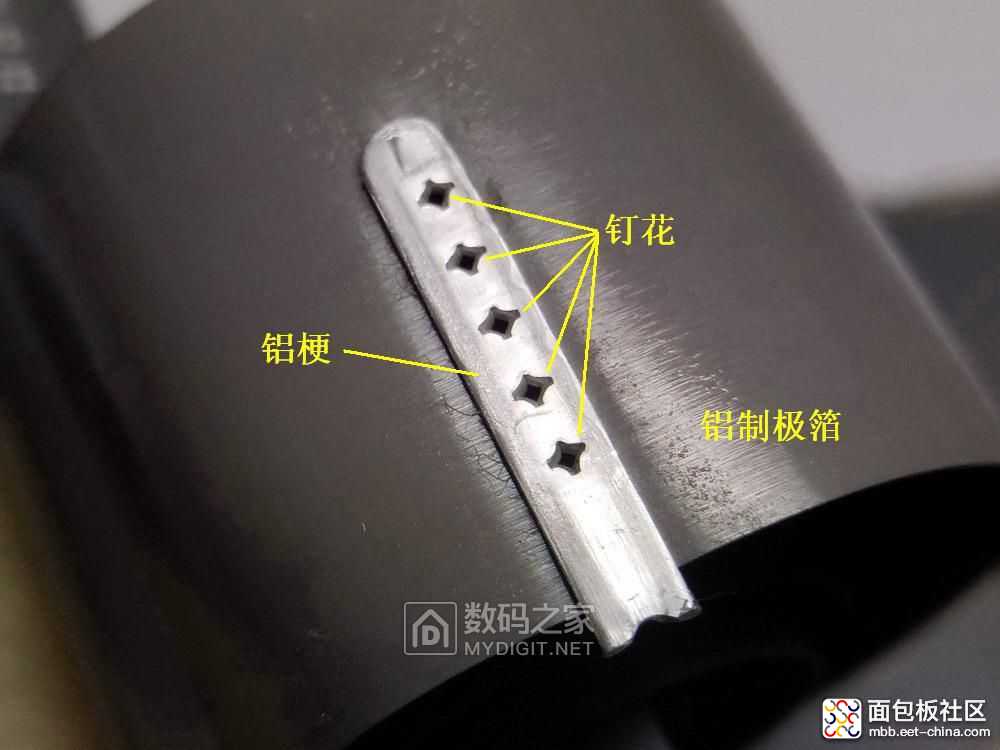

再看铝箔引出的铝片(铝梗)为了增大电容容量,实际铝箔表面被蚀刻成锯齿状以加大表面积

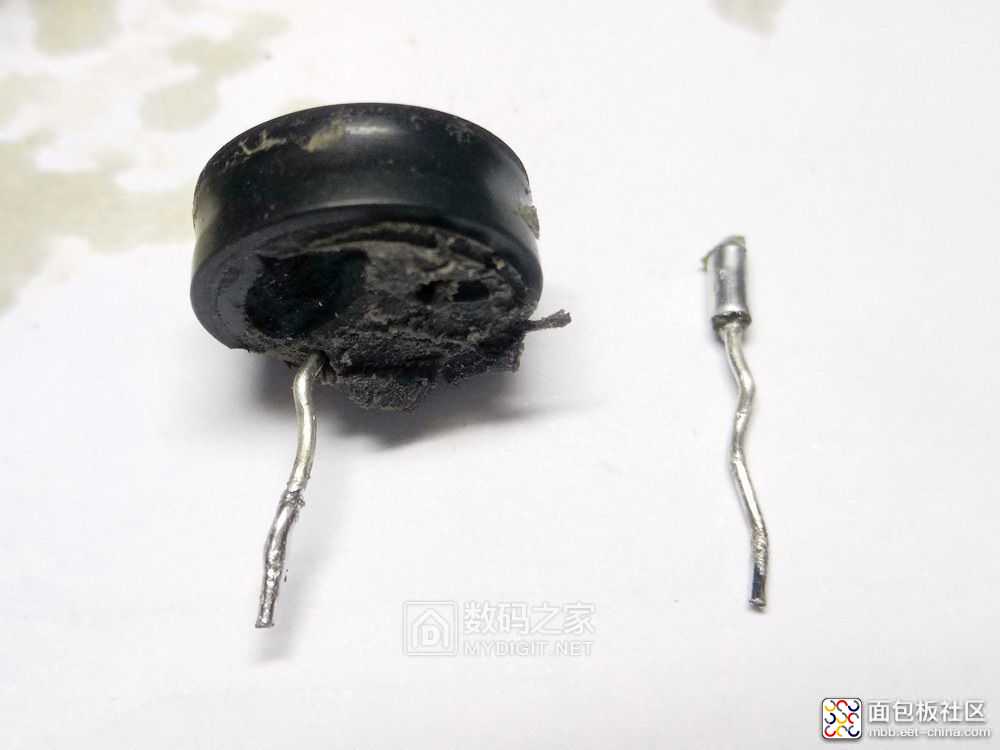

从胶塞上拔出引脚

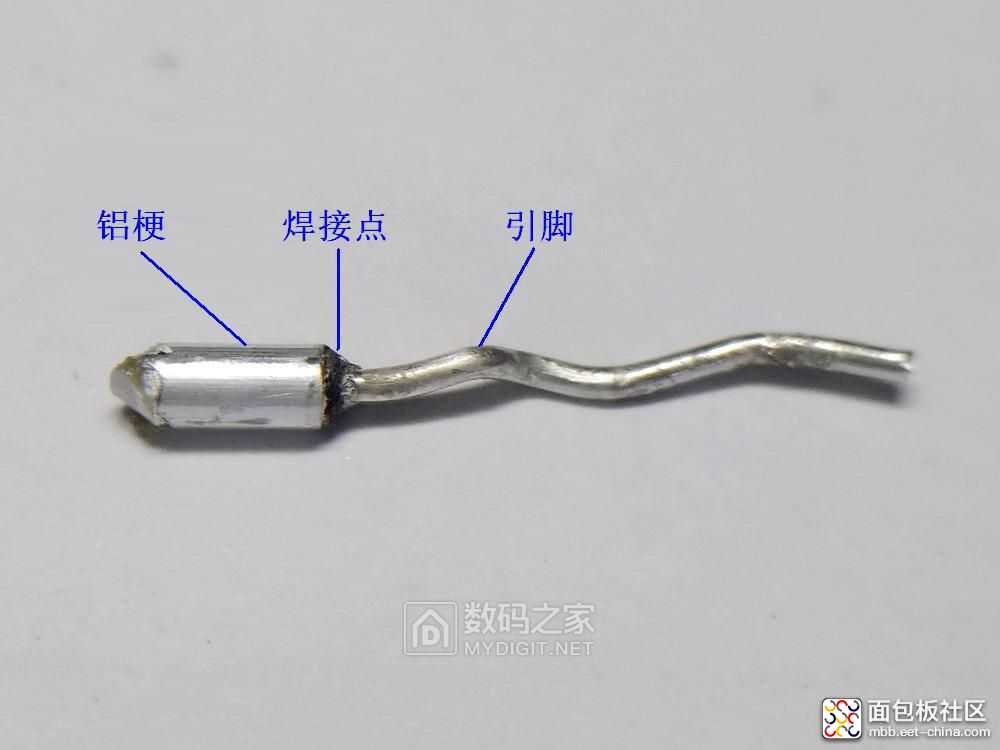

结构是这样的

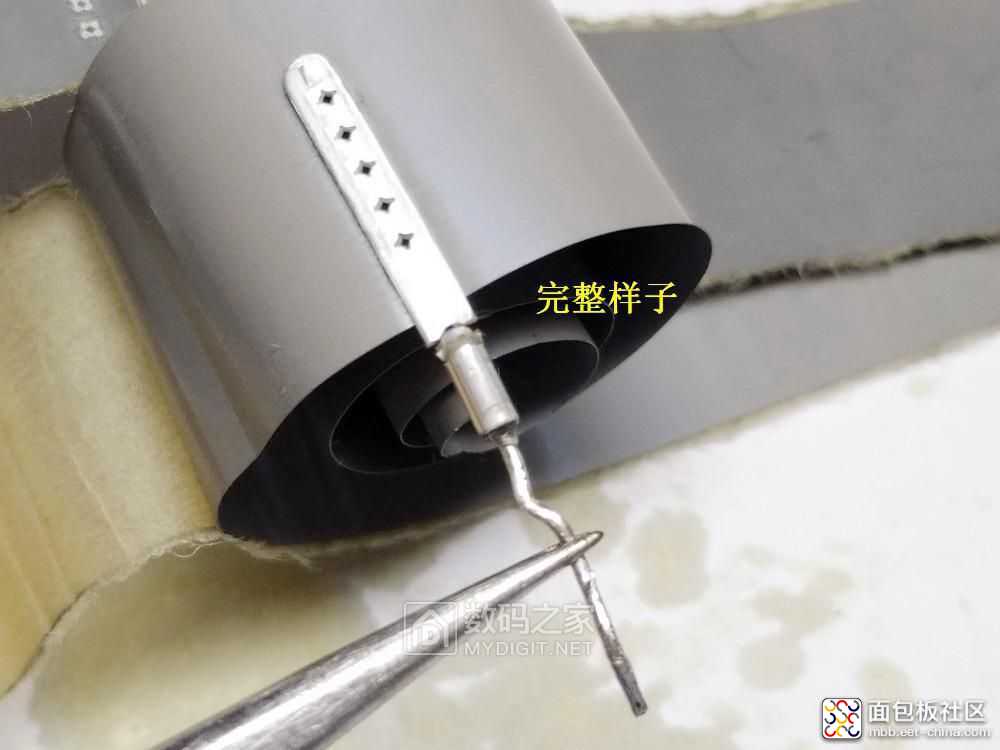

与铝梗连接原本该这样

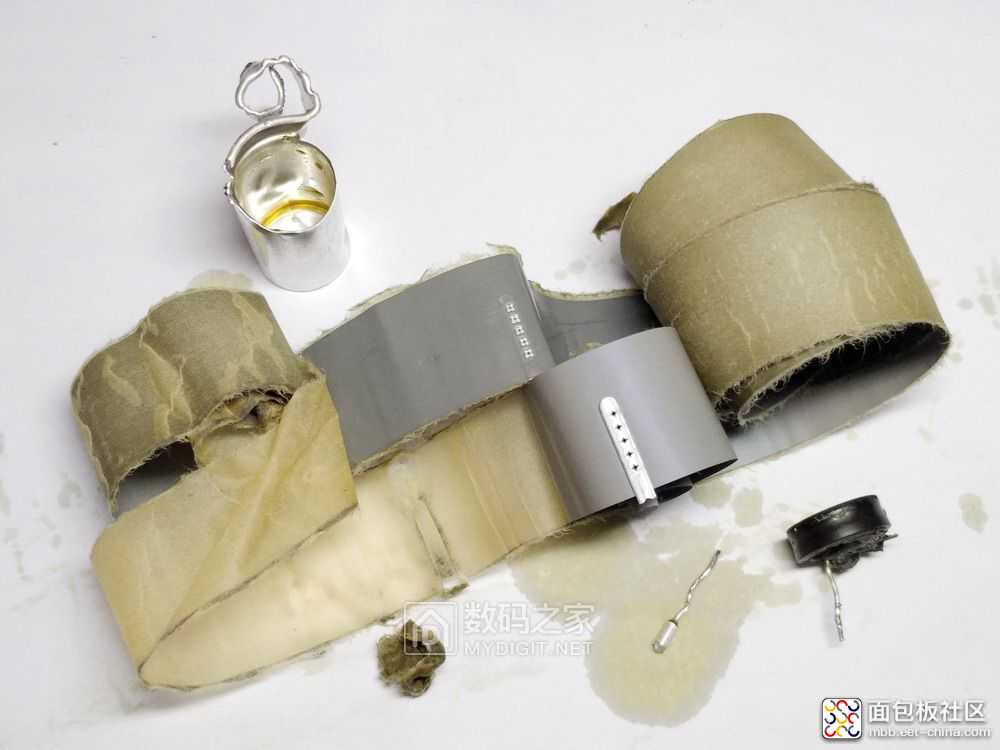

完了,全家福

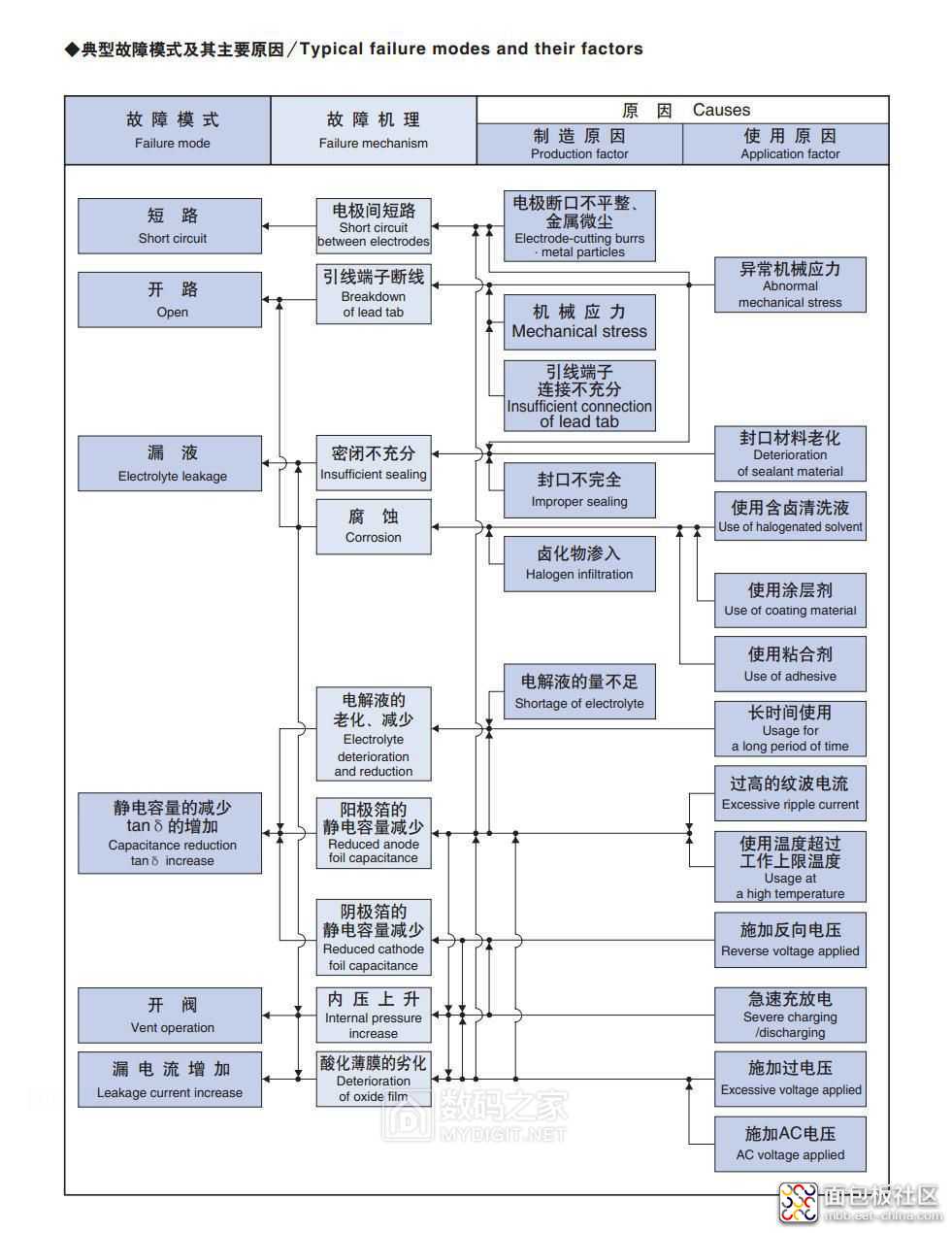

最后再附上电解电容典型故障模式及其主要原因
液体电解电容最关键部分就是电解液了,常规水系溶剂、高温用的无水有机溶剂,配方都是核心技术
目前国内液体铝电解电容和日本的主要差距就在低温和高压性能上,江海、艾华、华威这些国内一线品牌差距倒是不大了。
听日本那边说为提高电解电容性能、改善容量和成本,已经开始生产同时含有液体和固体电解质的电解电容了,称为混合电容。以上内容如有错误请指出,我马上改。
