ESD 静电防护二极管 SD05C TVS Diode
ESD Suppressor TVS 30KV 2-Pin SOD-323 T/RKey Features
· 350 Watts peak pulse power (tp = 8/20µs)
· Transient protection for data lines to
o IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
o IEC 61000-4-4 (EFT) 40A (5/50ns)
o IEC 61000-4-5 (Lightning) 24A (8/20µs)
· Small package for use in portable electronics
· Suitable replacement for MLV's in ESD protection applications
· Protects one I/O or power line
· Low clamping voltage
· Working voltages: 5V
· Low leakage current
· Solid-state silicon avalanche technology
特点:
数据线路瞬变保护满足:
IEC61000-4-2(ESD) ±15KV(air), ±8KV(contact)
IEC61000-4-4(EFT)40A(5/50us)
IEC61000-4-5(Lightning)24A(8/20us)
每条线的脉冲峰值功率 500 瓦(tp=(8/20us));
可保护一条 I/O 线或电源线;
钳位电压低;
工作电压:5V;
泄露电流低;
响应时间< 1 ns;
固态硅雪崩技术;
•SOD323 封装,节省安装空间;
应用:
手机及配件;
数控或微电脑设备;
•PDA;
打印机,笔记本电脑,台式电脑,服务器等;
便携式设备;
•USB 连接;
•外围设备;
描述:
SDXXC 系列 TVS 管主要是为了取代多层压敏电阻(MLVs)在便携式设备如手机,笔记本电脑和掌上电脑等的应用 而设计的。相对多层压敏电阻而言,SDXXC 提供了更卓越的电气特性,如更低的钳位电压和没有任何退化。SDXXC 系 列 TVS 管旨在保护敏感的半导体元件免受静电放电(ESD)和其他电压瞬态事件所引起的损害。
SDXXC 采用 sod-323 封装和保护一个双向线路。他们提供的工作电压 5 - 24 伏特。该元器件可以安装在 PCB 板上 体积为 0805 的多层压敏电阻相同的位置上,加上体积很小,这使某些不可能的设计能够灵活的实现。

电压 - 反向关态(典型值)
5V
漏电流IR
100nA 典型值,VRWM = 5V
电压 - 击穿(下限)
6V IT = 1mA
电压 箝位@ Ipp
20V  IPP = 18A (8 x 20µs pulse)
电流 - 峰值脉冲(10/1000µs
18A8/20µs
功率 - 峰值脉冲
350W
寄生电容
1.0PF VR = 0V, f = 1MHz
工作温度
-55°C ~ 125°CTJ
供应商器件封装
SOD-323
应用
高速通信接口浪涌防护,千兆以太网防雷保护

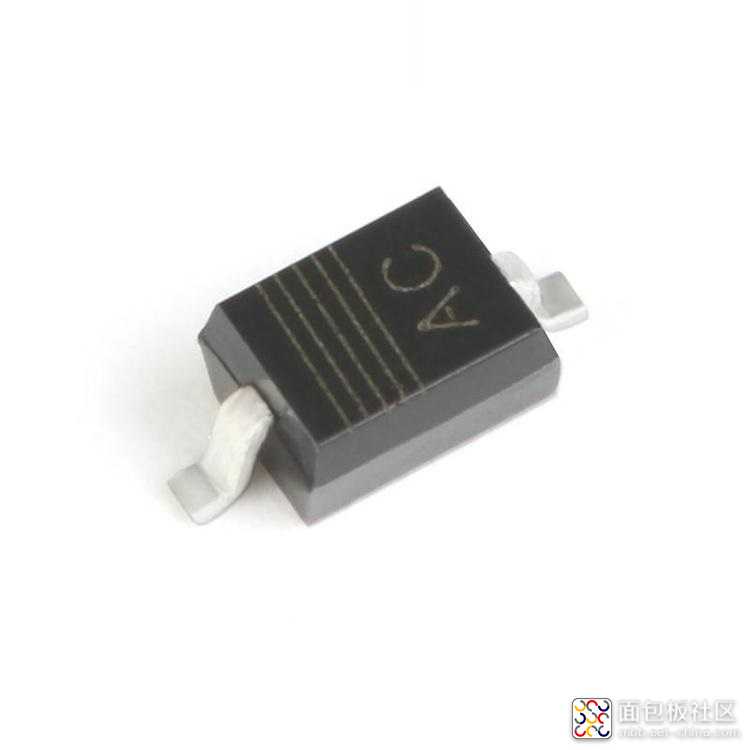

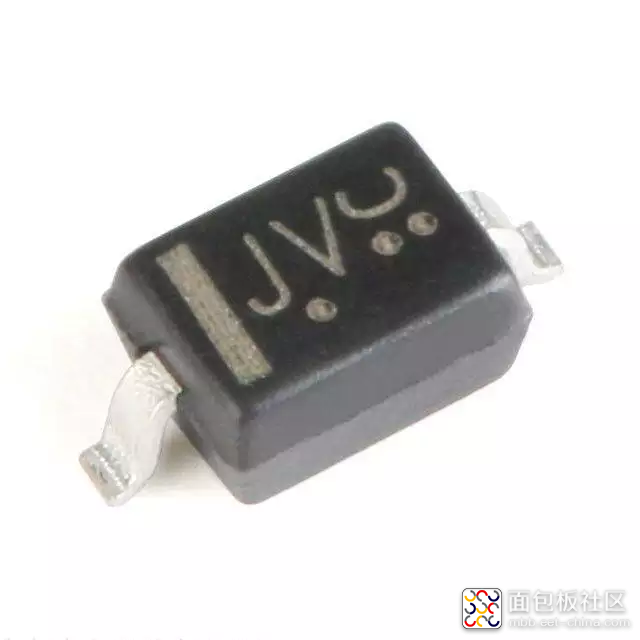

u=1625475493,662839744&amp;fm=199&amp;app=68&amp;f=JPEG.jpg 323.png
